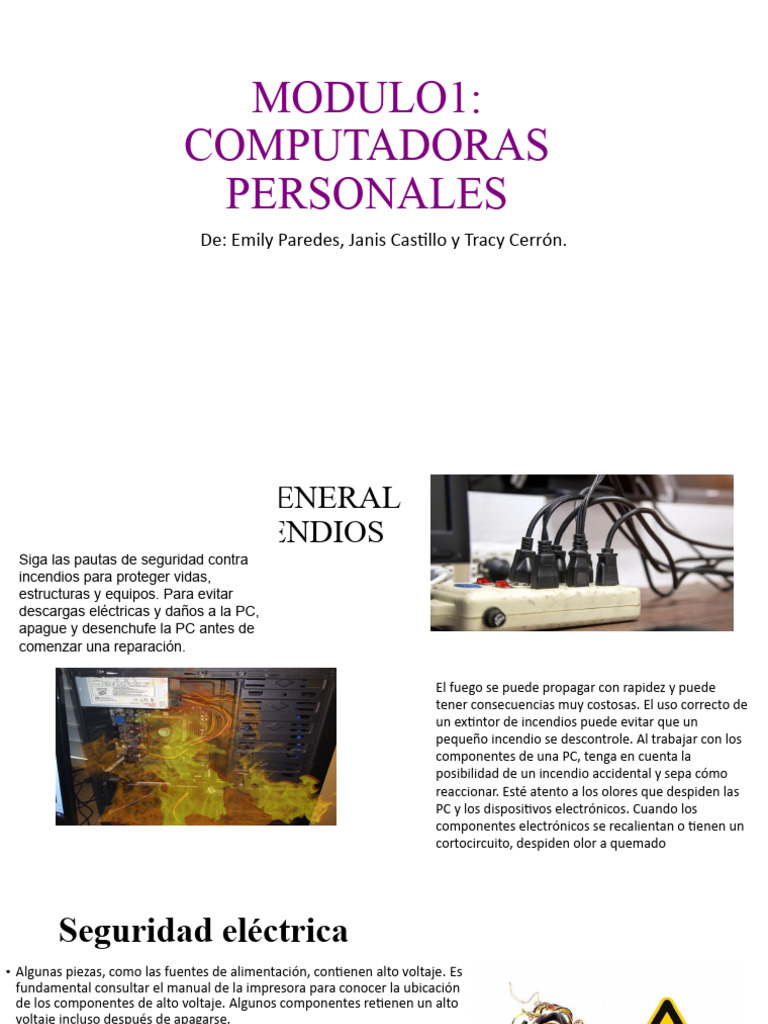

MODULO1:

COMPUTADORAS
PERSONALES
De: Emily Paredes, Janis Castillo y Tracy Cerrón.
 SEGURIDAD GENERAL
CONTRA INCENDIOS
Siga las pautas de seguridad contra
incendios para proteger vidas,
estructuras y equipos. Para evitar
descargas eléctricas y daños a la PC,
apague y desenchufe la PC antes de
comenzar una reparación.

El fuego se puede propagar con rapidez y puede

tener consecuencias muy costosas. El uso correcto de
un extintor de incendios puede evitar que un
pequeño incendio se descontrole. Al trabajar con los
componentes de una PC, tenga en cuenta la
posibilidad de un incendio accidental y sepa cómo
reaccionar. Esté atento a los olores que despiden las
PC y los dispositivos electrónicos. Cuando los
componentes electrónicos se recalientan o tienen un
cortocircuito, despiden olor a quemado
 Seguridad eléctrica
• Algunas piezas, como las fuentes de alimentación, contienen alto voltaje. Es
fundamental consultar el manual de la impresora para conocer la ubicación
de los componentes de alto voltaje. Algunos componentes retienen un alto
voltaje incluso después de apagarse.
Los dispositivos eléctricos tienen requisitos de alimentación específicos, por
ejemplo, los adaptadores de CA fabricados para computadoras portátiles
específicas.
• El intercambio de adaptadores de CA con diferentes tipos de dispositivos
puede dañar tanto el adaptador de CA como el dispositivo.
• El equipo eléctrico debe estar conectado a tierra. Si una falla hace que las
partes metálicas del equipo se carguen con corriente eléctrica, la tierra
proporcionará un camino de menor resistencia para que la corriente fluya
sin causar daño. Por lo general, los productos informáticos se conectan a
tierra a través del enchufe de alimentación; los equipos grandes, como los
bastidores de servidores que albergan dispositivos de red, también deben
estar conectados a tierra.
 ESD
• La descarga electrostática (ESD) puede ocurrir cuando existe una
acumulación de carga eléctrica (electricidad estática) en una
superficie que entra en contacto con otra superficie con carga
diferente. ESD puede causar daños a los equipos informáticos si no se
descarga correctamente. Para evitar daños en el equipo y la pérdida
de datos, siga las pautas de manejo adecuadas, tenga en cuenta los
problemas ambientales y use equipos que estabilicen la energía.
• Menos de 30 voltios de electricidad estática pueden dañar un
componente de la computadora. La acumulación de estática se
descarga al tocar un objeto conectado a tierra antes de tocar
cualquier equipo electrónico, también conocido como conexión a
tierra automática.
ESD puede causar daños permanentes a los componentes
eléctricos. Siga estas recomendaciones para ayudar a prevenir
daños por ESD:
• Mantenga todos los componentes en bolsas antiestáticas
hasta que esté listo para instalarlos.
• Use tapetes conectados a tierra en los bancos de trabajo.
• Use tapetes con conexión a tierra en las áreas de trabajo.
• Aplique muñequeras antiestáticas cuando trabaje dentro de
las computadoras.
 DESMONTAJE DE UNA COMPUTADORA
• Paso 1
• Apague la computadora, desenchufe el cable de alimentación y
cualquier elemento periférico adjunto a la computadora como el
teclado, el mouse, el monitor, los auriculares y cualquier unidad
externa.
• Use una correa a tierra o toque una parte de metal sin pintar de la
computadora para descargar cualquier electricidad estática. Si
camina en la alfombra en cualquier lugar, toque una parte de metal
sin pintar de la computadora otra vez para descargar la electricidad
estática acumulada.

Paso 2
Quite al menos una de las cubiertas laterales.
Generalmente el lateral derecho ya que está en la parte
frontal de la computadora. Le será más fácil acceder a
todas las partes si quita ambas cubiertas laterales. A veces
hay tornillos de mariposa en las cubiertas para que esto sea
más simple.
• Paso 3
• Desconecte todos los conectores, quite cualquier lector de
tarjeta y los reproductores internos de DVD. Estos
generalmente se atornillan en el lugar.

Paso 4
Quite los ventiladores independientes. Es
un buen momento para quitar cualquier
polvo, pelusa y pelo de mascotas de los
ventiladores si piensa volver a utilizarlos.
Paso 5
Desconecte los cable y elimine la unidad de
almacenamiento. En general, las unidades de
almacenamiento se mantienen en el lugar con
muchos tornillos. Si tiene una unidad de disco
duro, sea cuidadoso al mover la unidad porque
los golpes severos pueden dañar las partes
internas.
• Paso 6
• Elimine los módulos de memoria (RAM) al presionar
hacia abajo las pinzas que se encuentran en ambos
extremos. Esto ocasionará que el módulo se
desprenda para quitarlo fácilmente. No toque los
conectores dorados en los chips si está reutilizando
los módulos. Si no está volviendo a utilizar la RAM,

Paso 7
Elimine la unidad de suministro de energía al
desenchufar los conectores restantes, luego
desatornillando la unidad del marco.

Paso 8
Quite cualquier adaptador o tarjetas de
expansión de la motherboard. Aunque estas
tarjetas generalmente se deslizan en las
ranuras preconfiguradas, pueden haber
tornillos. No toque los conectores dorados en
las tarjetas si las está reinstalando.
• Paso 9
• Desconecte todos los cables de la placa madre, luego
desatorníllela del marco al aflojar cada tornillo un poco antes
de ajustar de nuevo cada uno de manera correcta. Esto evita
cualquier distorsión de la placa madre al liberar gradualmente
la tensión en ella.
• Todos los componentes ahora deben estar fuera de la carcasa
de la computadora. Si está reutilizando la carcasa, quizás sea
el momento de evitar el polvillo y la pelusa que se hayan
acumulado.

Rearmado de la computadora
Si está rearmando la computadora, inserte los
componentes en el orden opuesto al que utilizó para
quitarlos, comenzando con la placa madre. Enchufe todos
los cables a medida que inserte el componente. La
mayoría de los elementos se enchufará en la placa madre
y una unidad de suministro de alimentación.
kit de herramientas del técnico
• 1. Destornilladores y llaves “Philips”
• 2. Pinzas de presión
• 3. Detector de voltaje
• 4. Silicón multiusos
• 5. Multímetro
• 6. Cámara térmica
• 7. Pulsera antiestática
• 8. Cinta eléctrica líquida
• 9. Pinzas
Instalación de Panel Frontal
• Para instalar los cables del panel frontal, siga estos pasos:
• Paso 1. Conecte el cable de alimentación al conector del panel de sistema en la ubicación marcada
“POWER”.
• Paso 2. Conecte el cable de reinicio al conector del panel de sistema en la ubicación marcada “RESET”.
• Paso 3. Conecte el cable del LED de encendido al conector del panel de sistema en la ubicación marcada
“power LED”.
• Paso 4. Conecte el cable del LED de actividad de unidad al conector del panel de sistema en la ubicación
marcada “IDE LED”.
• Paso 5. Conecte el cable del altavoz al conector del panel de sistema en la ubicación marcada “SPEAKER”.
• Paso 6. Conecte el cable USB al conector USB.
• Paso 7. Conecte el cable de audio al conector de audio.
• Por lo general, si un botón o un LED no funciona, es posible que el conector no esté orientado
correctamente. Para corregir esto, apague la PC y desenchúfela. Luego, abra el gabinete y voltee el
conector del botón o del LED que no funciona.
conectores externos
• USB: El Bus Universal en Serie, más conocido por la sigla USB, es un bus de comunicaciones que sigue un estándar que
define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación
eléctrica entre computadoras, periféricos y dispositivos electrónicos.​

• DVI: Digital Visual Interface o “Interfaz Visual Digital” es una interfaz de video diseñada para obtener la máxima calidad
de visualización posible en pantallas digitales, tales como los monitores con pantalla de cristal líquido de pantalla
plana y los proyectores digitales

• Red: Ethernet funciona enviando paquetes de datos a la red. Estos paquetes son enviados usando frames, que
incluyen los datos y la dirección de donde viene y se está enviando, etiquetado VLAN, información de corrección de
errores y calidad de servicio de información.
