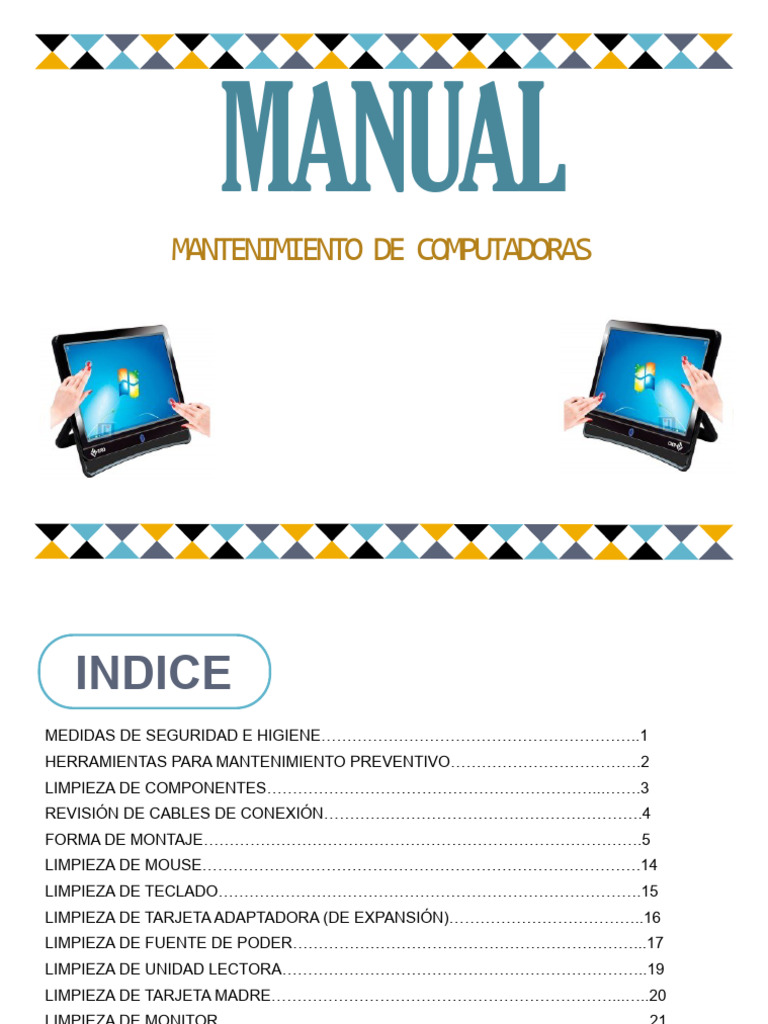

MANUAL
MANTENIMIENTO DE COMPUTADORAS
INDICE
MEDIDAS DE SEGURIDAD E HIGIENE……………………………………………………..1
HERRAMIENTAS PARA MANTENIMIENTO PREVENTIVO……………………………….2
LIMPIEZA DE COMPONENTES………………………………………………………...…….3
REVISIÓN DE CABLES DE CONEXIÓN………….………………………………………….4
FORMA DE MONTAJE………………………………………………………………………….5
LIMPIEZA DE MOUSE………………………………………………………………………….14
LIMPIEZA DE TECLADO……………………………………………………………………….15
LIMPIEZA DE TARJETA ADAPTADORA (DE EXPANSIÓN)………………………………..16
LIMPIEZA DE FUENTE DE PODER…………………………………………………………...17
LIMPIEZA DE UNIDAD LECTORA……………………………………………………………..19
LIMPIEZA DE TARJETA MADRE…………………………………………………………...…..20
LIMPIEZA DE MONITOR………………………………………………………………..……….21
MEDIDAS DE SEGURIDAD E HIGIENE
Usar pulsera antiestática que este conectada al chasis en todo momento.
Herramientas limpias y totalmente libres de polvo.
No acerca demasiado el aire comprimido, usarlo en momentos pausados
pues si se usa prolongadamente se puede dañar el equipo.
No tocar componentes interno innecesariamente.
1
HERRAMIENTAS PARA MANTENIMIENTO PREVENTIVO
DESTORNILLADORES HISOPOS
PAÑOS DE ALGODÓN
Abrir el gabinete o limpiar componentes
Remover polvo o
remover alguna muy sensibles como las
aplicar las sustancias
pieza dentro. unidades de almace-
químicas limpiadoras.
namiento.
BROCHA PINZA DE PUNTA PUL-
Desconectar compo- Evitar descargas eléctricas
remover polvo y nentes internos del de nuestro cuerpo al
suciedad en pc. computador ya que podría
algunos dañar algún componente
elementos. del computador.
AIRE COMPRIMIDO ALCOHOL ISOPROPILICO.
Alcanzar lugares Remueve con
que con la brocha gran facilidad
no se puede
2
LIMPIEZA DE COMPONENTES
Apaga tu equipo. Apaga tu computadora y cualquier protector de sobrecargas o fuentes alternativas de poder en donde pueda estar conectada. La
1 mayoría de las computadoras tienen un interruptor de poder principal en la parte trasera. Aunque la mayoría de la gente deja este interruptor en posi-
ción de encendido, es mejor que lo apagues por razones de seguridad.
Desconecta todos los accesorios. Después de que hayas apagado la computadora, desconecta todos los cables que vayan a
2 componentes externos y fuentes de poder. Asegúrate de no dejar cables conectados mientras limpias la computadora, especial-
mente el cable de poder y el cable de video.
Abre tu equipo. Una vez hayas decidido el lugar adecuado para trabajar, abre tu computadora. Esto puede variar dependiendo de
3 la maquina. La mayoría de las computadoras tienen tornillos que sostienen un panel lateral, después de quitar estos tornillos, po-
drás abrirla.
Prepárate para limpiarla. Después de abrir la computadora, necesitaras utilizar ya sea el aire enlatado o el compresor de aire. Co-
4 mo se te mencionó anteriormente. Nunca toques el interior de tu computadora a menos que sea completamente necesario, ya que
puede causar una descarga eléctrica capaz de dañar componentes internos de la maquina. Para evitar esto, simplemente toca
cualquier otra superficie metálica para descargar cualquier energía estática que pueda estar acumulada en ti.
5 Comienza a limpiar. Usa el aire comprimido para quitar el polvo que está dentro de la maquina. Es mejor comenzar por la parte superior y proseguir
hacia la parte inferior.
Asegúrate que el ventilador del disipador de calor esté limpio. Este se asienta directamente sobre el procesador y si su venti-
6 lador falla, puede causar un recalentamiento que arruinaría el procesador.
Cierra tu maquina. Después de haber terminado la limpieza, coloca los paneles de nuevo y a su vez los tornillos que quitaste. Ya
7 estando cerrada, regresa la computadora a su lugar y conecta cualquier cable que hayas desconectado.
3
REVISIÓN DE CABLES DE CONEXIÓN
Para montar una red son fundamentales los cables que unen los PC's con el HUB o Switch (ROUTER también). Por eso es
importante tener en cuenta el tipo de cable el conector y el or-
den
Es sumamente importante tener bien identifica-
dos los cables y los puertos, pues cualquier
equivocación haría que la computadora deje
de funcionar correctamente.
4
FORMA DE MONTAJE
5
TARJETA MADRE
6
LOS PASOS DEL MONTAJE SON LOS SIGUIENTES:
1.Montamos la fuente de alimentación en la parte posterior derecha de la carcasa que se encuentra abierta. Una vez montada se atornillará
2.Montamos el microprocesador sobre la placa base, la parte que tiene patillas del chip es la que se inserta sobre el zócalo. En este modelo de placa
hay que levantar una pequeña palanca para poder meter el procesador, una vez puesto, se baja la palanca para que el procesador quede fijo.
7
3.Montamos las 2 láminas de memoria RAM sobre los slots de memoria. Las memorias solo se pueden insertar en una única posición, se han de abrir
las pestañas laterales de los slots para poder meter las memorias, una vez insertadas cerramos las pestañas para que las memorias queden bien suje-
tas
4.Se monta el ventilador del procesador, el cual se monta encima del microprocesador sobre una plataforma ya preparada. El soporte del ventilador lle-
va unas palancas que han de estar levantadas para poder realizar la instalación, una vez puesto el ventilador se bajan las palancas
5.Una vez puesto el ventilador, se conecta el cable de alimentación del ventilador los pines correctos de placa
6.Ponemos la placa base sobre la carcasa, la placa se atornillará a la carcasa a través de unos agujeros que ésta tiene hechos. La placa se ha de colo-
car con la zona de los conectores (puertos USB, puerto serie, puerto de red, etc) hacia el exterior de la placa, de tal manera que estos se vean desde el
exterior de la carcasa.
7.Al tener la fuente de alimentación instalada, tenemos 3 cables que se han de enchufar para alimentar la placa base, los cuales se
conectan a diferentes tipos de conectores.
8
8.La fuente de alimentación incluye un ventilador que se fijará sobre la parte posterior de la carcasa, que tiene una rejilla que es por donde el ventilador
expulsa el aire caliente. El ventilador se ajusta a la carcasa a través de unos tornillos.
9.Desmontaremos la bahía de 3 ¼ que esta montada en la carcasa para que nos sea más fácil montar la disquetera y el disco duro.
10- Sobre la misma bahía que hemos montado la disquetera, montaremos el disco duro. Éste se introducirá y se colocará en la
bahía de forma similar a lo hecho con la disquetera, la cara del disco duro que tiene la controladora (zona de chips) se pondrá miran-
do hacia abajo
9
11- Una vez se hayan montado la disquetera y el disco duro en la bahía, ésta se colocará de nuevo en la carcasa y se atornillará para que tenga una
sujeción firme.
12- Realizamos las conexiones del disco duro, primero le conectamos uno de los cables de alimentación que salen de la fuente de alimentación (en este
caso el conector de alimentación esta preparado para discos Serial Ata) al conector de alimentación del disco , y posteriormente cogemos el cable Serial
Ata y conectamos un extremo de éste al conector del disco duro y el extremo a uno de los conectores de la placa base
10
13- Ahora conectamos la alimentación a la disquetera, la parte rayada del conector se pone mirando hacia arriba .Posteriormente conectamos un extre-
mo del cable floppy a la disquetera, este cable tiene un lateral con un hilo de color rojo o azul, lo que indica que este es el 1er pin, el cual se coloca en el
lado más alejado de la alimentación ,el otro extremo se conecta al conector de la placa base.
14- Se prepara el CD-ROM para introducirlo en la bahía de 5 ½ , en este caso se
utilizará un raíl para fijarse a la bahía. Con otras carcasas de ordenador el CD se ha de montar en un soporte metálico con la ayuda de tornillos que se
fijará en la carcasa .Una vez montado el raíl en el CD-ROM, éste se introduce el hueco de la bahía de 5 ½ y se atornilla a la carcasa para que quede
bien sujeto .
11
15-Cuando ya este montado el CD-ROM, conectaremos un extremo del cable IDE al conector del CD y el otro extremo a uno de los 2 conectores IDE
de la placa base que esta situado al lado del conector floppy, el hilo rojo o azul que indica el pin nº 1 se pone al lado de la alimentación .Después conec-
tamos la alimentación al CD mediante uno de los cables de la fuente de alimentación .
17- El frontal de este ordenador incorpora 2 conectores USB y 2 conectores de sonido (altavoz y micrófono), tendremos un cable para los conectores
USB y otro para los conectores de sonido. Estos cables los conectaremos a sus respectivos conectores de la placa base, éstos se indican el manual de
la placa base.
18- Ahora conectaremos la alimentación de los leds de la frontal del ordenador, en este
ordenador tenemos 3 leds, son:
- Power led - Luz de encendido del ordenador
- HDD led - Luz de procesamiento del ordenador
- SW led Botón de encendido del ordenador
Estos conectores se sitúan en diferentes posiciones que vienen marcadas en el manual de
la placa base.
12
19- Después montaremos la tarjeta gráfica en el slot AGP, para poder introducir la tarjeta hay que abrir una pestaña que tiene el slot, una vez encajada
la tarjeta se atornilla a la carcasa.
20- Una vez tenemos montadas todas las piezas, lo único que queda es poner la tapa de la carcasa, que nos protege del polvo la placa base.
13
n
LIMPIEZA DE MOUSE
un ratón mecánico debemos girar y quitar el reten de la
bolita
· Quitamos la bolita, la cual, limpiamos con un algodón o
paño con espuma limpiadora.
· Luego con un cotonete empapamos con espuma limpia-
dora y frotamos la suciedad impregnada en los
rodillos y el tensor de la bolita, hasta retirarla por
completo.
· Si queremos dar limpieza profunda al mouse, lo
destornillamos, colocando los tornillos en un
recipiente.
· Manejamos con mucho cuidado lo que hay en el interior
del ratón.
· Limpiamos el exterior del ratón con espuma limpiadora.
· Sacamos los rodillos, y los limpiamos con espuma limpiadora.
· Quitamos el circuito con el cable, y con cuidado limpiamos el cable con espuma limpiadora, y al circuito le colocamos
dieléctrico.
· Cuando todo está limpio colocamos el circuito en su lugar, enseguida los rodillos.
· Cerramos el mouse con los tornillos y colocamos la bolita y enseguida el reten.
14
LIMPIEZA DEL TECLADO
-limpiamos con el aire comprimido sopladora el teclado
-destornillamos el teclado y le quitamos la tapa
-con una brocha limpiamos el acetato (donde se hace la digitación)
-retiramos cada tecla una por una y la limpiamos con espuma
limpiadora y con la brocha
-la tapa y toda la carcasa la limpiamos con la espuma
-y por ultimo volvemos a poner todas las teclas en su lugar y a
ensamblamos de nuevo todo el teclado.
15
LIMPIEZA DE LA TARJETA ADAPTADORA (DE EXPANSIÓN)
1. Desconectar la computadora de la corriente y desarmarla.
2. Retirar el tornillo que fija la tarjeta al mueble de la computadora y marcarlo para no confundirlo con
otros tornillos.
3. Tener cuidado de no tomar la tarjeta por el costado donde están los contactos de bronce, ya que se pueden ensuciar con la grasa
o polvo de los dedos.
4. Con una aspiradora, limpiar las ranuras de la tarjeta madre donde van colocadas las tarjetas de expansión.
5. También puedes utilizar un paño humedecido con alcohol isopropilico.
6. Para eliminar el polvo que se encuentra en la superficie de la tarjeta de expansión es recomendable utilizar brochas o cepillos.
7. Hay que cepillar de arriba hacia abajo y por todos los costados.
8. Es recomendable tener cuidado de no cepillar con demasiada firmeza ya que se pueden salir de su posición los puentes (jumper)
de la tarjeta.
9. Después de retirar el polvo, limpiar las terminales de bronce con una goma para eliminar impurezas que se hayan depositado en
ellas.
10. Una vez terminada la limpieza de la placa madre, limpiar con liquido para componentes electrónicos y dejar secar.
16
LIMPIEZA DE LA FUENTE DE PODER
1) Desenchufar los periféricos (Mouse, Monitor, Teclado, etc.). Colocar la computadora en un lugar cómodo y seguro. Proceder a abrir la
misma, sacando el tornillo.
2) Identificar los cables de la fuente, y desconectarlos presionando para arriba. Posteriormente, quitar los tornillos que sujetan la misma
3) Finalizado el paso 2, retirar la fuente de poder hacia el exterior. Luego limpiar la carcasa con un trapo seco.
4) Posteriormente, retirar los tornillos y sacar la carcasa para limpiar el interior.
5) Una vez abierta la carcasa, limpiar el interior con una brocha. (Repetir este paso varias veces)
6) Cortar el precinto que sujeta un cable al ventilador, para limpiar el mismo.
7) Sacar los tornillos que sujetan el ventilador.
8) Finalizado el paso 7, desconectar el mismo y retirarlo de la fuente. Una vez retirado, limpiarlo con un pincel hasta lograr una superfi-
cie limpia.
17
9) Retirar la etiqueta del ventilador, y proceder a sacar la tapa plástica del mismo.
Una vez terminado, colocar una gota de aceite de maquina, al Eje del ventilador.
Posteriormente, finalizar la limpieza con la brocha.
10) Terminado el paso 9, colocar el ventilador en su lugar, y añadir un precinto nuevo, sujetando el cable.
11) Colocar los tornillos para sujetar el ventilador.
12) Enchufar el ventilador. Colocar la carcasa en la fuente y poner los tornillos.
13) Poner la fuente en su correspondiente lugar en la PC. 14) Ajustar la fuente con sus tornillos.
15) Conectar los cables de la fuente, hacia la computadora, de la misma manera que estaban.
16) Cerrar el gabinete.
18
LIMPIEZA DE LA UNIDAD LECTORA
Abre la unidad de DVD-RW pulsando el botón "Expulsar" o "Abrir" en la computadora o grabadora de DVD. Esto expulsará la ban-
1 deja.
2 Coloca un disco de limpieza de lentes láser en la computadora o la bandeja del lector de DVD y pulse el botón "Cerrar".
Las marcas más populares de limpiadores de lentes incluyen Memorex, Maxell y Allsop.
Rocía ráfagas cortas y controladas de aire comprimido en la unidad manteniéndola en posición lo más vertical posible. La tempe-
3 ratura del aire comprimido bajo presión es más baja que la temperatura ambiente. Esto puede producir pequeñas cantidades de
condensación durante las expulsiones largas de aire.
Pulse el botón "Play" (Reproducir) en la unidad para iniciar el ciclo de limpieza. Algunos limpiadores de disco vienen con varias op-
4 ciones a las que puedes acceder usando las flechas arriba y abajo con el control remoto o seleccionándolas con el ratón de la
computadora. El ciclo de limpieza normalmente toma menos de cinco minutos.
xtrae el disco de limpieza, reemplázalo con un DVD grabado y haz una reproducción de prueba. Si no has limpiado la unidad du-
5 Erante algún tiempo es posible que tengas que repetir el proceso.
19
LIMPIEZA DE LA TARJETA MADRE
1. Remueve la tarjeta madre de la caja de la computadora. Saca cualquier ventilador, tarjeta de memoria o de vídeo de la tarjeta
madre.
2. Rocía la tarjeta madre con una lata de aire comprimido. Este se puede comprar en tiendas de artículos de oficina y también se
le llama aire removedor de polvo. Rocíalo sobre la tarjeta madre para remover cualquier polvo o suciedad que esté atrapada
en ella.
3. Moja un cepillo suave, como un cepillo de dientes Nuevo con cerdas suaves, con agua destilada. No uses agua del grifo por-
que los minerales pueden causar acumulamientos o daños en los componentes de la tarjeta madre. Cepilla cualquier área
que el aire comprimido no haya limpiado muy suavemente. Si la frotas muy fuerte corres el riesgo de dañarla o romperla.
4. Toma un paño libre de pelusa y seca la tarjeta madre con alcohol de frotar. Frotar alcohol removerá cualquier suciedad olvi-
dada o partículas de polvo y ya que es más puro incluso que el agua destilada, esto limpiará cualquier residuo.
5. Pon la tarjeta madre a secar. Puedes usar una secadora del cabello en una configuración de calor baja durante unos minutos
para secar el alcohol y el agua, pero es mejor dejarla secar durante la noche para asegurarte que esté completamente seca.
6. Vuelve a instalarla una vez que estés seguro que está seca. Conecta todos los ventiladores u otros componentes que hayas
removido y entonces ponla en su lugar dentro de la cubierta de la computadora
20
LIMPIEZA DE MONITOR
1...Desconectar de la corriente, para evitar una descarga eléctrica.
2...Una vez ya desconectado, hay que esperar 10 a 15 min., de manera que sus partes internas descarguen su energía.
3…Colocamos el monitor de lado y quitamos la base ejerciendo una suave presión sobre la solapa plástica que la traba.
4...Ahora ponemos una tela o trapo sobre la mesa para poder colocar la pantalla del monitor sobre esta, y así poder evitar rayones en la pantalla.
5...Enseguida podremos destapar la carcasa, con un destornillador de cruz . Una vez echo esto se va retirando la carcasa cuidadosamente, para no dañar sus cables de
conexión y de video.
6...Una vez ya destapada la carcasa entonces lo que hay que hacer es limpiar las partes internas del monitor. La manera mas recomendables es con una compresora .
7º...Entonces con el soplete de la compresora vamos limpiando nadamas sus circuitos sin ejercer demasiada presión y sin acercar tanto el soplete por que puede que
se rompa alguno de sus circuitos.
8...Lo mas delicado de esto es su osciloscopio . Este no hay que tocarlo, si tiene tierra hay que quitársela delicadamente con una brocha no haciendo demasiada pre-
sión sobre este ya que son muy delicados.
9...Una vez ya terminado con esto, finalizamos su “ La limpieza interna del monitor
10... Continuamos ensamblando la carcasa al monitor y luego la base a la carcasa y monitor.
11...Una vez ya unidos seguimos con “La limpieza física del monitor”.
12...Lo primero que hay que hacer es limpiar la carcasa y la orilla del monitor con otro paño de algodón limpio adhiriendo a este un poco de espuma de limpieza.
13...Una recomendación podemos empezar de abajo hacia arriba en forma de círculos y suavemente p ara no introducir algo de espuma en la ventilación del monitor.
14...Al finalizar seguimos con la pantalla. En esta parte nosotros no debemos humedecer otro paño con agua (para evitar rayones), si no que debe ser con alcohol iso-
propilico.
15...Así que en forma de las manecillas del reloj limpiamos suavemente la pantalla tratando de no hacer mucha presionen ella.
16...Una vez terminado esto tu monitor ya esta limpio y listo para conectarse.
21
