Clusters en LabView

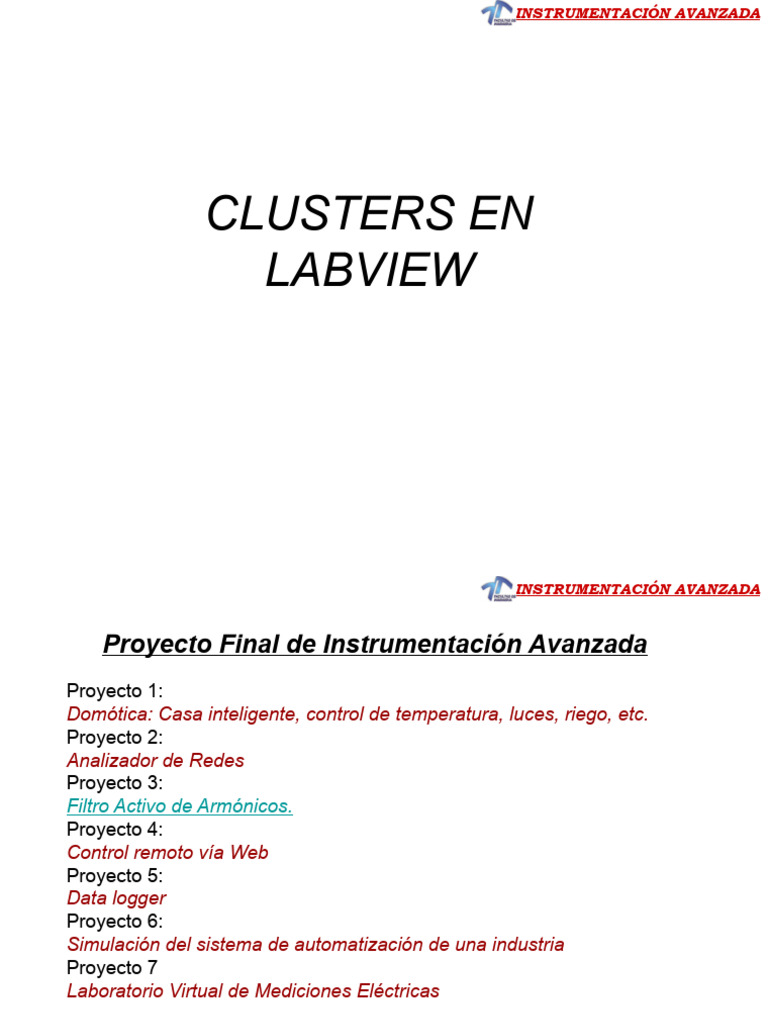

INSTRUMENTACIÓN AVANZADA
CLUSTERS EN
LABVIEW
Proyecto Final de Instrumentación Avanzada

Proyecto 1:
Domótica: Casa inteligente, control de temperatura, luces, riego, etc.
Proyecto 2:
Analizador de Redes
Proyecto 3:
Filtro Activo de Armónicos.
Proyecto 4:
Control remoto vía Web
Proyecto 5:
Data logger
Proyecto 6:
Simulación del sistema de automatización de una industria
Proyecto 7
Laboratorio Virtual de Mediciones Eléctricas
Clusters
• Estructura que agrupa datos juntos.
• Pueden contener datos de diferentes tipos (a diferencia de los
arrays).
• Los elementos deben ser todos Controles o todos Indicadores.
• Se asemejan a hilos agrupados en un mismo cable
Ejemplo
Crear Cluster desde Panel Frontal: desde “Array, Matrix & Cluster”
Ejemplo
Crear Cluster desde Panel Frontal: desde “Array, Matrix & Cluster”
Ejemplo
Funciones de Cluster: Bundle
Ejemplo

Agrupando un cluster
Ejemplo

Agrupando un cluster
Ejemplo
Ejemplo
Unbundle Function
Ejemplo
Unbundle Function
Desagrupando un cluster
Ejemplo
Bundle - Unbundle Function

Para agrupar los elementos se utiliza la función Bundle, que se
encuentra en Functions/Programming/Cluster, Class & Variants.
Si es necesario recuperar uno de los valores de las variables ingresadas

en el cluster, se utiliza Unbundle o bien Unbundle by Name,
“Unbundle” o “Unbundle by Name”
Ejemplo
Build Cluster Array Function
Ejemplo
Build Cluster Array Function
Ejemplo
Bundle para crear clusters
Ejemplo
Ejemplo
Ejemplo
Modificación de Clusters: Agregando elementos
Ejemplo 2
Operaciones con Clusters
Ejemplo 4
Convertir Cluster a Array
Ejemplo 5
Ejemplo 6
Ejemplo 6
Clusters – Orden
• El orden de los datos en el

interior es en el que se
añaden.
• Este orden se puede
modificar
haciendo click derecho
en el borde del cluster y
seleccionando “Reorder
Controls In Cluster”
desde el menú contextual
El orden lógico
inicia en 0 Ejemplo
Ejemplo
Array de Cluster
Presentación del Problema: a partir de un array de clusters como el de
la figura, se desea obtener otro array de clusters conteniendo
únicamente elementos booleanos
Ejemplo
Array de Cluster
Ejemplo
Array de Cluster
Ejemplo
Clusters – Modificando un cluster
Obtener dos clusters: uno que contenga al nuevo control y otro que
reemplace al control knob por el slide
Ejemplo
Clusters – Modificando un cluster
Ejemplo
MANEJO DE
ERRORES
Error Clusters
En la Figura, el cluster de error y un botón stop son usados juntos

para determinar cuando detener al ciclo.
Este es el método recomendado para detener la mayoría de las
aplicaciones cuando es solicitado por el usuario o bien cuando se
produce un error.
Error Clusters
Error Clusters
Error Clusters
• Error cluster contiene la siguiente información:

– Boolean reporta “True” si el error ha ocurrido.
– Entero especifica el código de error.
– String suministra información acerca del tipo de error.
GUIA DE
EJERCICIOS Nº4
Ejercicio
Ej. Armar con la función “Bundle” un Cluster control agrupando un Número

Real, un Número Entero y una Cadena de Texto.
Ejercicio 1
Guía 4
Ejercicio
Ej. A partir del VI del ejercicio anterior y utilizando la función “Unbundle”

rescatar la variable del número real.
Ejercicio 2
Guía 4
Ejercicio
Ej. Utilizar la función “Unbundle” para obtener los datos de un cluster control
que agrupa:
a) Control Númerico.
b) Control booleano.
c) Combo Box: con las opciones Amperímetro, Voltímetro y Vatímetro
Ejercicio 3
Guía 4
Cluster Constante
• Para crear un cluster constante:
– Seleccione un “cluster constant” desde la paleta de “Funciones”
– Coloque el cuadro “cluster” en el DdB.
– Otra opción: Construyendo el Cluster desde el PF y luego desde DdB pasarlo a
constante.
Ej. A partir de un cluster constante mostrar en el panel frontal con la Ejercicio 4

función “Unbundle” la constante booleana: Guía 4
Ejercicio: Clusters – Modificando un cluster

Ejercicio: Construir un VI que contenga un cluster integrado por un control
numérico de tensión (110V), un Booleano de encendido y un Combo Box.
Repetir el cluster modificando con un control el valor de la tensión a 380V.
Ejercicio 5
Guía 4
Ejercicio 10.- Genere un gráfica con 25 números aleatorios. Los

valores x 0 inicial y x deben ser variables a través de un
control numérico.
Ejercicio 6
Ejercicio 7: Multiplicar un cluster con controles numéricos correspondientes a

constantes de temperatura, caudal y presión por sus respectivos valores
medidos.
Ejercicio 7
Ejercicio 8.- Construir una aplicación con dos controladores booleanos

accionados desde la placa USB (dos interruptores) y agrupados como Cluster.
Repita otro cluster en el panel frontal y un indicador separado que indique el
estado del booleano 1 (Compresor 1).
Utilice el tercer interruptor de la placa para finalizar la ejecución del programa y
cerrar el LabVIEW.
Ejercicio 8
Ejercicio 8
Clusters- Manejo de Errores

• La información del error es pasada desde un subVI al siguiente.
• Si un error ocurre en un subVI, todos los subsiguientes subVIs no son
ejecutados en forma normal.
Ejercicio 9
Ejercicio 10: Crear un VI, que adquiere los datos de una entrada
analógica de la placa USB. Desarrolle con un cluster, la finalización
del programa cuando la configuración de la placa es incorrecta,
enviando un mensaje de aviso en pantalla.
Ejercicio 10
Ejercicio 10
Ejercicio 10
Ejercicio 10
Ejercicio 10
Ejercicio 11: Genere un Cluster que contenga las cuatro salidas digitales
y una analógica de la placa USB. Use la función unbundle para obtener
los datos mostrados en el panel frontal de la siguiente figura:
Ejercicio 11
Ejercicio 11
