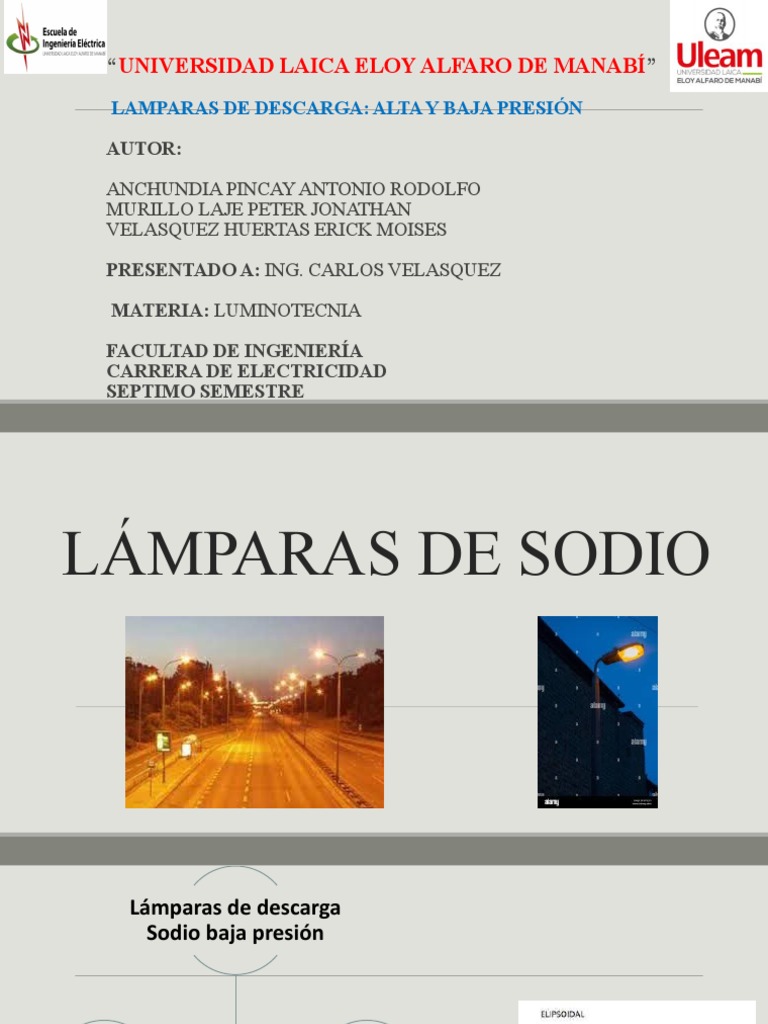

“UNIVERSIDAD LAICA ELOY ALFARO DE MANABÍ”

LAMPARAS DE DESCARGA: ALTA Y BAJA PRESIÓN

AUTOR:

ANCHUNDIA PINCAY ANTONIO RODOLFO

MURILLO LAJE PETER JONATHAN
VELASQUEZ HUERTAS ERICK MOISES

PRESENTADO A: ING. CARLOS VELASQUEZ

MATERIA: LUMINOTECNIA

FACULTAD DE INGENIERÍA
CARRERA DE ELECTRICIDAD
SEPTIMO SEMESTRE
LÁMPARAS DE SODIO
 Lámparas de descarga
Sodio baja presión

Este tipo de lámparas Son lámparas que se utilizan

produce un rendimiento para aprovechar la agudeza
lumínico muy elevado
visual

La lámpara de vapor de sodio a

baja presión fue la primera lámpara
de este tipo. (Valero , 2017).
 Tubo de
descarga

Partes de la
lámpara de
vapor de
sodio de
baja presión
Ampolla
Casquillo
exterior
 LÁMPARA DE VAPOR DE SODIO DE BAJA PRESIÓN

-No utilizan arrancador

-Para el arranque y
mantenimiento utiliza una
reactancia autotransformadora.
-Posee un color amarillo
Funcionamiento -Elevada eficacia luminosa
-Alta vida útil
-IRC muy bajo
-Se utiliza en alumbrado de
túneles, puertos, autopistas.
 LÁMPARA DE VAPOR DE SODIO DE BAJA PRESIÓN
Equipos auxiliares

Este tipo de lámparas requieren un equipo auxiliar

que puede ser un balasto o un transformador con
ignitor separado. El balasto se conecta en serie con
la lámpara y un arrancador en paralelo. Un
condensador en paralelo también es necesario
para corregir el factor de potencia. (Ramos , 2018)

Figure 2 Esquemas de autotransformador de dispersión, arranque semirresonante de una lámpara de vapor de

sodio
 LÁMPARA DE DESCARGA DE VAPOR DE SODIO DE ALTA TENSIÓN
Una de las
fuentes de Este tipo de
iluminación lámparas tienen El color de la
más muchos usos luz que
eficientes, ya posibles tanto producen es
que en iluminación amarillo
proporcionan de interiores brillante.
gran cantidad como de
de lúmenes exteriores
por vatio.

Figure 3 Componentes de una lámpara de

sodio de alta presión
LÁMPARA DE DESCARGA DE VAPOR DE SODIO DE ALTA TENSIÓN
TIPOS
Actualmente existen tres tipos independientes de lámparas de sodio de alta presión.

Se utilizan las lámparas normales para el alumbrado exterior

Las lámparas de lujo para los interiores industriales

Las blancas son para aplicaciones comerciales y de

exposición.

Figure 4 Tipos de lámparas de sodio de alta presión

 LÁMPARA DE DESCARGA DE VAPOR DE SODIO DE ALTA TENSIÓN
FUNCIONAMIENTO
• Tienen un tubo de descarga de oxido de aluminio que es capaz de soportar temperaturas muy altas
(hasta 1000ºC) y la acción química del vapor de sodio.
• El tubo se aloja en el interior de una ampolla de vidrio resistente a la intemperie.
• Necesita arrancador (4,5 KV) y reactancia.
• El periodo de arranque dura unos 7 minutos.
• El reencendido no se puede realizar hasta pasados 6 minutos. Alta eficacia luminosa. Larga vida
útil.
• Discreto IRCSe utiliza para el alumbrado de vías públicas, naves industriales.
• Color anaranjado
 LÁMPARA DE DESCARGA DE VAPOR DE SODIO DE ALTA TENSIÓN
Equipos auxiliares para alta presión

El equipo auxiliar lo
forman un balasto y un
Para corregir el factor de
arrancador que puede ser
potencia se conecta un
externo o incorporado y
condensador en paralelo.
conectado en serie o
paralelo.

Figure 5 equipo auxiliar para las lámparas de descarga de vapor de sodio de alta presión
 LUZ MOLESTA:
SEGÚN (GARCÍA & GONZÁLEZ,
2013) MANIFIESTA QUE: “LA LUZ
INTRUSA O MOLESTA SE DEFINE COMO
AQUELLA LUZ QUE ES EMITIDA POR
UNA INSTALACIÓN DE ALUMBRADO
EXTERIOR PERO QUE RESULTA
MOLESTA PARA LAS PERSONAS”.

Figure 6 deslumbramiento molestoso

 COMO REALIZAR UN CORRECTO ESTUDIO PARA EL

ALUMBRADO DE UNA CALZADA

Se determina los siguientes:

 Luminancímetro
Se realiza un estudio con aparatos
de medida encargados de recoger  Luxómetro:
los parámetros relacionados con la
iluminación.  Espectrómetro

 Esfera de Ulbricht.
 (García & González, 2013) Manifiesta
que: “Para realizar este cálculo, se debe
considerar como mínimo la anchura de una
calzada, siendo deseable una distancia de al
menos 5 metros”

Correcta relación de entorno

Figure 7 correcta relación de entorno

 La uniformidad global de iluminancias
de una vía
 La uniformidad longitudinal de iluminancias
 La uniformidad media de iluminancias
 La uniformidad general de iluminancias
 TIPOS DE ALUMBRADOS EXTERIOR

Las instalaciones de alumbrado

exterior pueden ser de tipos muy
diferentes. El Reglamento de
eficiencia energética las clasifica en
los siguientes tipos:
 Vial (funcional y ambiental).
 Otras instalaciones de alumbrado.

Figure 8 Partes de lámparas de vapor de sodio alta presión

Vial (funcional y ambiental)

 Funcional.

 Ambiental.
 Otras instalaciones de alumbrados

 Alumbrado específico

 Alumbrado ornamental.

 Alumbrado para vigilancia y seguridad nocturna.

 7. REFERENCIAS
García, V., & González, J. (2013). GONZÁLEZ PÉREZ, J. GARCÍA-MÁRQUEZ ROEficiencia
energética en las instalaciones de iluminación interior y alumbrado exterior (UF0567). Malaga: IC
Editorial.
Herrera , F. (2017). CONSTRUCCIÓN DE UN TABLERO DIDÁCTICO DE LÁMPARAS DE
ALUMBRADO PÚBLICO EQUIPADO CON SISTEMAS DE PROTECCIÓN Y MEDICIÓN. Loja:
UNIVERSIDAD NACIONAL LOJA.
Lopez , G. (2018). Análisis del sistema de iluminación. Santa Fe. Obtenido de
https://elibro.net/es/ereader/uleam/29465?page=1. Consultado en: 27 Oct 2022
Ramos , F. (2018). TIPOS DE LAMPARAS E ILUMINACION. Bogota: ENCICLOPEDIA DE
SALUD Y SEGURIDAD EN EL TRABAJO.
Valero , J. (2017). Guía práctica de eficiencia energética en alumbrado exterior. Barcelona:
Experiencia SL. Obtenido de https://elibro.net/es/ereader/uleam/129680?page=156. Consultado en: 27 Oct
2022
