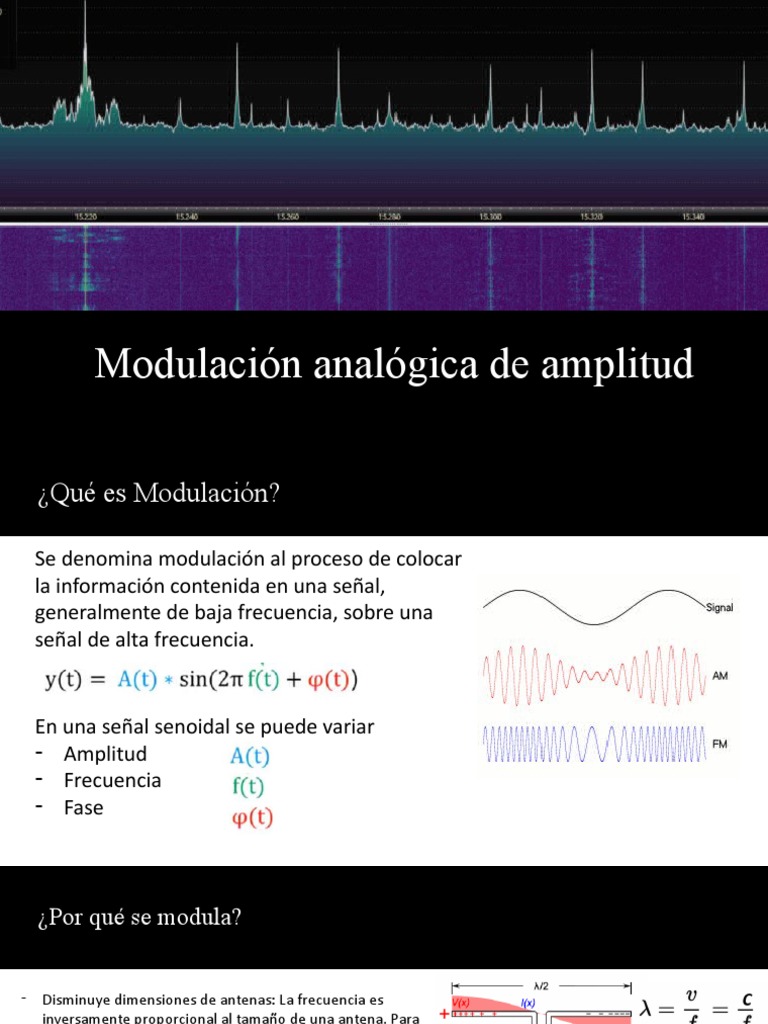

Modulación analógica de amplitud

¿Qué es Modulación?

Se denomina modulación al proceso de colocar

la información contenida en una señal,
generalmente de baja frecuencia, sobre una
señal de alta frecuencia.

En una señal senoidal se puede variar

- Amplitud
- Frecuencia
- Fase
 ¿Por qué se modula?

- Disminuye dimensiones de antenas: La frecuencia es

inversamente proporcional al tamaño de una antena. Para
frecuencias bajas se requiere de antenas muy grandes.
C = 3·10⁸ m/se

- Evita interferencia entre canales, Si todos lo que se transmite se

hace a la frecuencia de la señal original o moduladora, no será
posible reconocer la información contenida en dicha señal,
debido a la interferencia que se crearía entre las señales
transmitidas por cada usuario.

- Los sistemas de transmisión son mucho más eficientes a altas

frecuencias. Se aprovecha mejor el espectro electromagnético,
ya que permite la multiplexación por frecuencias.
Modulación DSB-SC
 Modulación DSB-SC

Modulador multiplicador: multiplicación directa de

m(t) con cos(ωct) utilizando un multiplicador
analógico cuya salida es proporcional al producto de
las dos entradas. Es complicado mantener la
linealidad en este tipo de amplificadores, y suelen ser
costosos.
Otros: moduladores no-lineales y moduladores de
• La amplitud de la portadora varia
conmutación.
proporcionalmente a la señal banda base del
mensaje m(t) (moduladora).
• La frecuencia y la fase de la portadora son
constantes.
• Se puede asumir c = 0 sin pérdida de
generalidad.
mt cos c t  1
2 M  f  f c   M  f  f c 
Ejemplo Modulación DSB-SC
Ejemplo Modulación DSB-SC
Demodulación DSB-SC

• Los moduladores discutidos se pueden utilizar como demoduladores, adicionando

un LPF a la salida.

• Demodulación síncrona o coherente (también llamada homodina): se utiliza una

portadora sincronizada con la portadora del transmisor.
• Demodulación heterodina: se utiliza una portadora con frecuencia diferente de la
portadora del transmisor para lograr la traslación del espectro en la demodulación.
Demodulación DSB-SC

• Para recuperar la señal

original m(t) a partir de la
señal modulada, es
necesario retrasladar el
espectro a su posición
original: proceso de
demodulación o detección.
• Es una modulación de la señal modulada con una
portadora local de frecuencia y fase en
sincronismo con la portadora utilizada en el
modulador .
• Se obtiene el espectro deseado banda base más
un espectro no deseado a 2fc (se elimina por
medio de un filtro pasa-bajas).
Demodulación DSB-SC

• La señal e(t) consiste de dos

componentes, donde el espectro
de la segunda componente es
una señal modulada con
frecuencia de portadora 2c.

• Este método de recuperación de

la señal banda-base se denomina
et   mt cos 2 c t  detección síncrona o detección
et   mt   mt cos2ct 
1
2
coherente, donde se utiliza una
portadora con la misma
 et   E  f  frecuencia (y fase) que la
E  f   12 M  f   14 M  f  2 f c   M  f  2 f c  portadora utilizada en la
modulación.
 Demodulación DSB-SC

• ¿Qué sucede si la portadora

local no está en sincronismo
con la portadora del
transmisor?
• Por ejemplo, considere una
diferencia de fase.

et   mt cosc t cosc t   

et   mt cosc t cosc t cos   sin c t sin  
et   mt cos  cos 2 c t   mt sin  cosc t sin c t 
et   12 mt cos   12 mt cos  cos2c t   12 mt sin  sin 2c t 
Demoduladores DSB-SC
Moduladores DSB-SC
Moduladores DSB-SC
Moduladores DSB-SC

Mezclador o Convertidor de Frecuencia

• Un mezclador es un modulador optimizado para translación de frecuencia, de la frecuencia
portadora de entrada c a otra frecuencia de salida I.
Moduladores DSB-SC
Ejemplo DSB-SC

La señal de mensaje en un sistema Señal de mensaje

DSB-SC es
m(t) = 15 cos(10t) + 3 cos(16t)
m(t) = 15 cos(10t) + 3 cos(16t),
• determine la potencia del Potencia promedio
mensaje, Pm.
• Si la portadora del sistema DSB Señal modulada
tiene amplitud Ac, calcule la serie
de Fourier para la señal 𝑠 ( 𝑡 )= 𝐴𝑐 𝑚 ( 𝑡 ) cos ( 𝜔𝑐 𝑡 )
modulada.
• Si fc = 25 Hz y Ac = 2, grafique su
espectro de un solo lado y
grafique, usando Octave, la forma
t
de onda de la señal modulada.
+
• Calcule la potencia de la señal
modulada, Ps.
Ejemplo DSB-SC
• fc = 25 Hz, Ac = 2
𝑠 ( 𝑡 )= 15 cos ( 40 𝜋 𝑡 ) +15 cos ( 60 𝜋 𝑡 ) +3 cos ( 34 𝜋 𝑡 ) +3 cos ( 66 𝜋 𝑡 )

15

3
f
17 20 25 30 33
Modulación DSB+C
 Modulación DSB+C

• Otra alternativa es transmitir la

señal modulada acompañada de – El Tx necesita transmitir mucho más
una portadora Acos(ct). Para lograr potencia, lo que resulta costoso.
esto se le agrega un nivel DC a la – Se simplifica el receptor.
moduladora
– En sistemas de difusión con una
multiplicidad de receptores para cada
transmisor, resulta más económico
tener un transmisor de alta potencia
costoso y muchos receptores simples
 AM t   mt   Acosc t  y baratos.
 AM t   mt cosc t   A cosc t 
1
 AM t   M  f  f c   M  f  f c  1 A  f  f c     f  f c 
2 2
 Modulación DSB+C

Efecto de la portadora
Caso 1:
• A+ m(t)  0 para todo t. La envolvente de la señal
AM tiene exactamente la forma de m(t) moviéndose A
sobre una señal dc de magnitud A.
• La detección de la señal m(t) se puede realizar por
medio de la detección de la envolvente.
• Esta es una operación de detección extremadamente
simple y barata.

Caso 2:
• A no satisface la condición A+m(t)  0 para todo t. La A
envolvente de la señal AM no tiene la forma de m(t)
ya que algunas partes son rectificadas.
• No se puede lograr una detección por envolvente.
Índice de modulación DSB+C

• La condición A+m(t)  0 para todo t, es

equivalente a A  |min{m(t)}| = mp.
• El índice de modulación m se define como
mp

A
donde A es la amplitud de la portadora.
• Como A  mp, y debido a que no hay un límite
superior para A, sigue que
• Cuando A < mp, entonces  > 1 y se produce
sobremodulación.
• En este último caso no es posible la detección
de portadora.
Índice de modulación DSB+C

Vmax  Vmin
 ;
Vmax  Vmin
Vmax  Vmin
mp 
2
AM: Potencia de las bandas laterales y la portadora
AM: Potencia de las bandas laterales y la portadora
Generación y detección de señales AM
• Las señales AM pueden generarse por medio de
cualquiera de los moduladores DSB-SC discutido
previamente si la señal moduladora es
A + m(t)
en lugar de solamente m(t).
Demodulación de señales AM
• En forma coherente, pero la
demodulación síncrona hace
perder todo el sentido de la
señal AM y, por lo tanto,
raramente se utiliza en la
práctica.
• Dos métodos no-coherentes
para demodulación AM son:
– detección por
rectificación
– detección de envolvente
Detector Rectificador
• Circuito con un diodo y una resistencia

vr   A  mt cos c t st 

vr   A  mt cos c t 12  2 cos c t  13 cos 3c t  15 cos 5c t  ...
vr  1 A  mt  otros términos de alta frecuencia
vo t   1 mt 
[27]
Detector de Envolvente

• En este tipo de detector, la salida del detector sigue la envolvente de la señal modulada.

• La constante RC debe ser

• grande comparada con 1/c para reducir los rizos en el voltaje de salida
• pero pequeña comparada con 1/(2B), donde B es la máxima frecuencia de m(t) para
permitir que el capacitor siga la envolvente.
• Note que esto, incidentalmente, también requiere que c >> 2B, que es la condición para
tener una envolvente bien definida.

[28]
