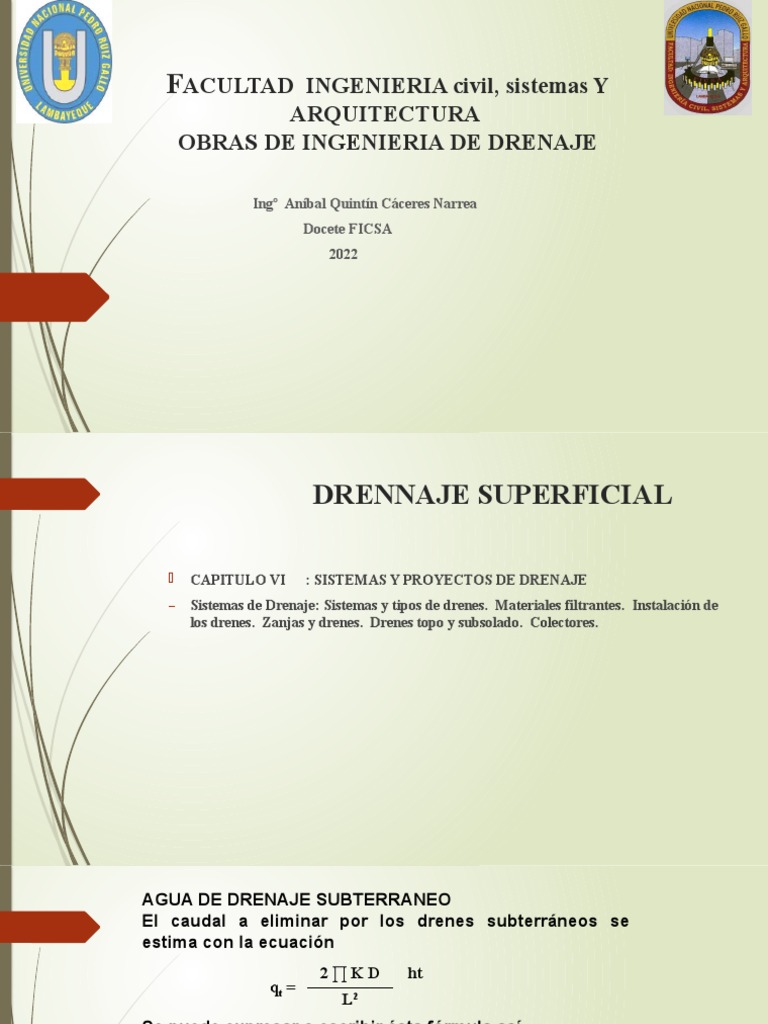

FACULTAD INGENIERIA civil, sistemas Y

ARQUITECTURA
OBRAS DE INGENIERIA DE DRENAJE

Ingº Aníbal Quintín Cáceres Narrea

Docete FICSA
2022
 DRENNAJE SUPERFICIAL

 CAPITULO VI : SISTEMAS Y PROYECTOS DE DRENAJE

- Sistemas de Drenaje: Sistemas y tipos de drenes. Materiales filtrantes. Instalación de
los drenes. Zanjas y drenes. Drenes topo y subsolado. Colectores.
AGUA DE DRENAJE SUBTERRANEO
El caudal a eliminar por los drenes subterráneos se
estima con la ecuación
2∏KD ht
qt =
L2
Se puede expresar o escribir ésta fórmula así
727.2 KD ht
qt =
L2

K = en m/d
D, L y ht = en m
qt = l/s

Pero ho es altura freática inmediato al 1er riego
“n” al intervalo entre riegos en días
Para hn altura freática “n” dias después de un Riego
El caudal por Ha que arrojan se obtiene sustituyendo ho
727.2 K D ho
qo =
L2
Luego de otros riegos, regados hace n días y a punto de ser regados nuevamente.
En estos últimos drenes el caudal es

El caudal medio será 727.2 KD hn

qn =
L2
qo + qn
q=
2
Substituyendo en las ecuaciones anteriores se tendrá
727.2 KD ho + hn
q= x =
L2 2
363.6 KD (ho + hn)
q=
L2
En un área Δ de has el componente subterráneo del caudal base será
363.6 KD (ho
Δ + hn)
Q = qΔ = L2
Ejemplo
K = 0.83 m/d L = 45 m hn = 0.20 m
D = 3.16 m ho = 0.60 m

El componente subterráneo del caudal base es

363.6 KD Δ (ho +
Q= hn)
L2
363.6 x (0.83 x 3.16) x 85 x (0.6 + 0.2)
=
(45)2
Q = 32 l/s

Resumen 1°

Componente base superficial 24 l/s
Componente base subterránea 32 l/s
Total 56 l/s
EPOCA DE LLUVIA
En momentos de lluvias críticas, para el
cálculo de drenaje subterráneo, la LAMINA del
canal de desagüe (DREN), debe permitir la
salida libre del agua de los drenes.
El momento más desfavorable es después de
la lluvia donde es mayor la altura freática.
En ese momento el caudal por Hectárea (Ha)
viene dado por:

727.2 KD ho
qo =
L2
Para superficie Δ has

727.2 KD Ho Δ
Q=
L2

Ejemplo para
K = 0.83 m/d ho = 0.55 m
D = 3.16 m Δ= 85 has
L = 45 m

727.2 x 0.83 x 3.16 x 0.55 x 85

Q=
452

Q = 44 l/s
ESCORRENTIA
Distribución del agua de lluvia; y éste se puede
expresar en yetogramas, curvas que delimitan la
intensidad de la lluvia con el tiempo.
t

PP por unidad de Área y tiempo A

% Total del volumen de

ED

Escorrentía total
ES EH

HS

Evap. y
I.N.T. Transpirac.

YETOGRAMA DE LLUVIA DURANTE UN TIEMPO P

La distribución de lluvias es la siguiente:
1. El área Δ. Parte del agua que cae en los lagos, ríos, lagunas
2. ED es la escorrentía superficial, que no infiltra en el suelo, y llega al barranco, río,
desplazándose sobre la superficie del terreno
3. EH llamada escorrentía hipodérmica. Formada por la lluvia que inicialmente infiltra
circula superficialmente y regresa a superficie en alguna depresión.
4. Es el desplazamiento de agua subterránea. Agua superficial que infiltra, alcanza el nivel
freático y descarga en el río, lago, mar. Su desplazamiento es de pocos metros por día.
5. HS fracción de lluvia que infiltra y es retenida por el suelo, incrementando la humedad.
El agua del suelo es consumida por la vegetación y ocurre la evapotranspiración; o
también la evaporación directa. El agua de suelo nunca llega al río.
6. D agua de almacenamiento superficial (charcos), para finalmente evaporar.
7. INT parte de la lluvia retenida por la copa de arbustos, árboles sin llegar al suelo. Agua
que absorbe la planta; o que también evapora a la atmósfera.

En definitiva una parte del agua de lluvia (achurada) llega al río; y recibe el nombre de
ESCORRENTIA; el resto directo o indirectamente vuelve a la atmósfera.

La escorrentía total es:

ED + EH + ES
Para estimar la Escorrentía total, es necesario estimar el tiempo de
concentración TC
TC es igual al tiempo transcurrido desde que una gota de agua cae
en el punto más alejado de la salida, hasta que llega a ésta. Está en
función a características morfológicas, topográficas de la cuenca.
Se expresa por:
tc = 0.0195 K0.77

L
K=
Ѵ5
H
S=
L

tc = Tiempo de concentración (minutos

L = Longitud del curso del agua más largo (río) en m
H = Desnivel entre el punto más alejado y la salud (en m)
 Formula Racional
Supone que la máxima escorrentía ocasionada por una lluvia
se produce cuando la duración de esta es igual al (Tc) tiempo
de concentración. Toda la cuenca contribuye al caudal en el
punto de salida. Se estima con la siguiente ecuación:
CiA
Q=
360
Donde
Q = m3/s escorrentía
C = Coeficiente de escorrentía sin dimensiones
i = Máxima intensidad media de la lluvia crítica, para una
duración de tc en mm/h
A = Superficie de la cuenca en Has

El coeficiente 1/360 corresponde a la transformación de
unidades
Siendo la ESCORRENTIA es decir el agua de lluvia que llega al cauce de evacuación
(río) representa una parte (fracción) de la precipitación total; y se denomina coeficiente
de escorrentía, que no tiene dimensiones, y se representa por C.
El valor c depende de factores
a) Topográficos
b) Edafológicos
c) Cobertura vegetal

La siguiente tabla experimental permite estimar C.

T e x t u r a
Tipo de Pendiente
Franco Arenoso Franco arcilloso-limoso Arcillosa
Vegetación %
Franco limosa
Forestal 0–5 0.10 0.30 0.40
5 – 10 0.25 0.35 0.50
10 – 30 0.30 0.50 0.60
Praderas 0–5 0.10 0.30 0.40
5 – 10 0.15 0.35 0.55
10 – 30 0.20 0.40 0.60
Terrenos 0–5 0.30 0.50 0.60
Cultivados 5 – 10 0.40 0.60 0.70
10 – 30 0.50 0.70 0.80
Ejemplo
Cuenca de 500 Has
a) - Forestal : 80 Has
- Textura Franco limosa
- Pendiente 10 a 30 %

b) Praderas
- Área 235 Has
- Textura Franco arenosa
- Pendiente 5 – 10%

c)Terrenos Cultivados
- Área 185 Has
- Textura Arcillosa
- Pendiente 0 – 5%

80 x 0.50 + 235 x 0.15 + 185 x 0.60

C=
500

186.25 = 0.37
C=
500
MAXIMAS INTENSIDADES MEDIAS DE LLUVIA CRITICA (i)
Se considera periodo de retorno T para terrenos agrícolas es
frecuente utilizar T = 10 años

A H

AB = 1416 m
(A-B) = H = 40 m.s.n.m. – 36.7m = 3.3 m
S = H/L = 3.3 m / 1416 m
3
S = 0.0023
x
L 1416 m 29.332 m/s
K= = =
Ѵ5 Ѵ0.0023

i = 2.31 Ptc-0.55 K = 29.332 m/s

tc = 0.0195 x (29.332)0.77
tc = 53.7 minutos

PP = 90 mm.
Precipitación pluvial (pluvioarefo)
Los pluviográfos miden o registran cuantía, duración e
intensidad de las lluvias.
Ej.
Duración (min) Cuantía máxima (mm)
0 – 10 6.5
10 – 20 12.1
20 – 30 15.6
30 – 40 17.3
40 – 50 18.5
50 – 60 19.6

tc = 53.7 min
Para calcular la cuantía correspondiente a 53.7 minutos se interpola
Duración min mm
45 18.5
55 19.6
19.6 – 18.5 x (53.7 – 45) =
18.5 +
55 - 45

18.5 + (0.11) (8.7)

18.5 + 0.957 = 19.46 mm/h
i = (2.31) (19.46) (53.7)-0.55
i = 20 mm/L
19.46
Q = (0.37) (20 mm/h) (500 Has) = 10.28 m3/s
36D
