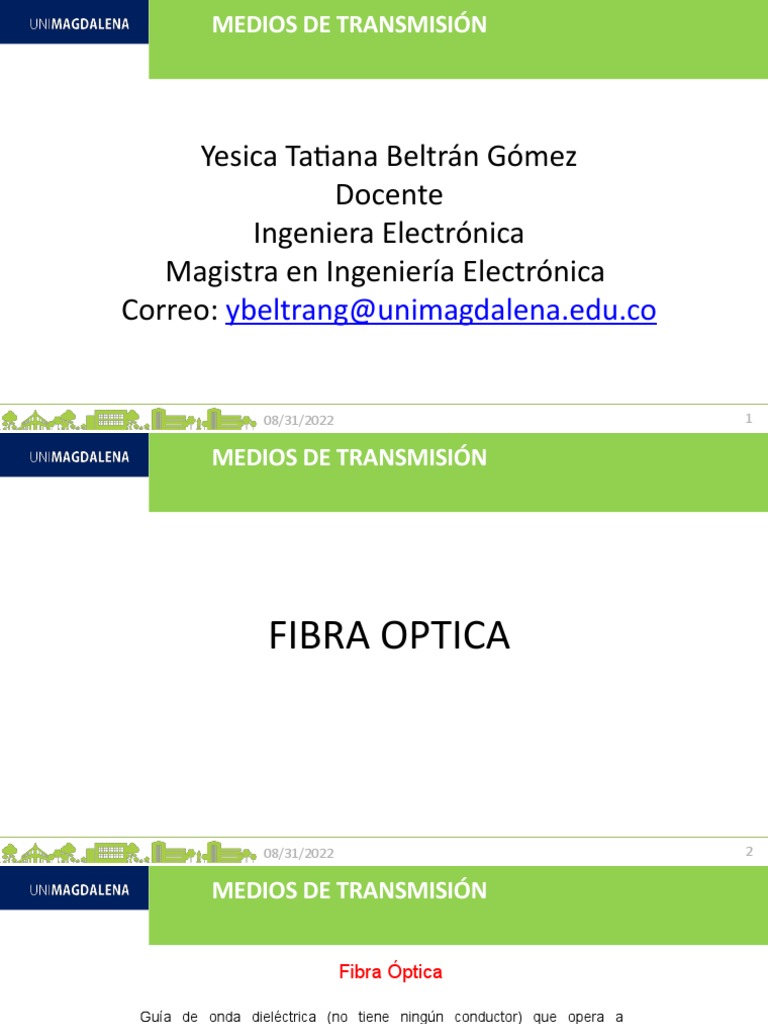

MEDIOS DE TRANSMISIÓN

Yesica Tatiana Beltrán Gómez

Docente
Ingeniera Electrónica
Magistra en Ingeniería Electrónica
Correo: ybeltrang@unimagdalena.edu.co

08/31/2022 1
MEDIOS DE TRANSMISIÓN

FIBRA OPTICA

08/31/2022 2
 MEDIOS DE TRANSMISIÓN

Fibra Óptica

Guía de onda dieléctrica (no tiene ningún conductor) que opera a

frecuencias ópticas.

Ventajas:

• Ancho de banda
• Baja atenuación
• Vulnerable a la interferencia
• Seguridad
• Costo están disminuyendo

08/31/2022 3
 MEDIOS DE TRANSMISIÓN

Fibra Óptica

Es de vidrio flexible o plástico (dióxido de silicio SiO2) refinado y mezclado y

otros materiales (germanio o pentóxido de fosforo)

Núcleo tiene mayor índice de refracción.

Revestimiento menor índice de refracción. La permitividad relativa es menor.
Forro es para protección mecánica (humedad, doblez, etc.)

08/31/2022 4
MEDIOS DE TRANSMISIÓN

Fibra Óptica

08/31/2022 5
MEDIOS DE TRANSMISIÓN

Fibra Óptica

08/31/2022 6
MEDIOS DE TRANSMISIÓN

Fibra Óptica

Monomodo índice escalonado, núcleo

angosto con índice de refracción uniforme

Multimodo índice escalonado, núcleo ancho

con índice de refracción uniforme.

Multimodo índice gradual, núcleo ancho con

índice de refracción que varia
gradualmente. (máximo en el centro del
nucleo)

08/31/2022 7
MEDIOS DE TRANSMISIÓN

Fibra Óptica

08/31/2022 8
MEDIOS DE TRANSMISIÓN

Fibra Óptica

08/31/2022 9
MEDIOS DE TRANSMISIÓN

Fibra Óptica

08/31/2022 10
 MEDIOS DE TRANSMISIÓN

Fibra Óptica

El redimiendo de un enlace de fibra depende de las características de

abertura numérica, atenuación y dispersión.

08/31/2022 11
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Abertura numérica AN

Índice de refracción n

08/31/2022 12
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Abertura numérica AN

θa = ángulo de aceptación. El máximo ángulo en el cual los rayos de

luz que entran en la fibra serán atrapados por el núcleo.

θc = ángulo critico, para reflexión interna total

Entre mas alto sea el valor de la apertura numérica, mayor será la

energía óptica que la fibra puede tomar de la fuente.

08/31/2022 13
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Abertura numérica AN

08/31/2022 14
 MEDIOS DE TRANSMISIÓN

Fibra Óptica

Volumen de modos V

Números de modos N

Restricciones de β

Diferencia relativa de índices

08/31/2022 15
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Atenuación

08/31/2022 16
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Ejercicio 1
Si el diámetro e índice de refracción del núcleo de una fibra de índice
escalonado son 80 µm y 1.62 respectivamente, y su abertura numérica es de
0.21. Calcule:

a) El ángulo de aceptancia.
b) El índice de refracción que la fibra puede propagar con una longitud de
onda de 0.8 µm
c) El numero de modos que puede propagar con esa misma longitud de onda.

08/31/2022 17
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Ejercicio 2
El índice de refracción de una fibra de sílice es de 1.48 y el del revestimiento de
1.465. Calcule:

a) El ángulo critico
b) La abertura numérica.

08/31/2022 18
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Ejercicio 3

Impulsos de luz se propagan por un cable de fibra con atenuación

de 0.25 dB/km. Determine la distancia a través de la cual la
potencia de los impulsos se reduce un 40%.

08/31/2022 19
 MEDIOS DE TRANSMISIÓN

Fibra Óptica
Ejercicio 4

Una fibra de 10 km con atenuación de 0.2 dB/km sirve como

enlace óptico entre dos ciudades. ¿Qué proporción de la potencia
de entrada se recibe en una de ellas?

08/31/2022 20
