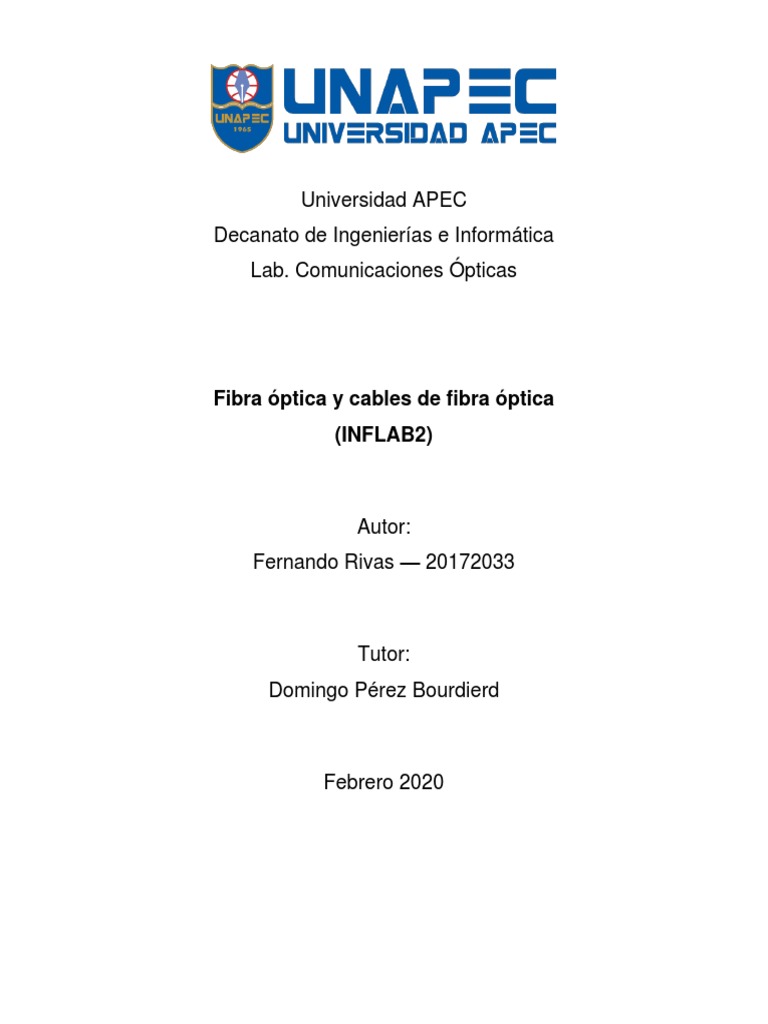

Universidad APEC

Decanato de Ingenierías e Informática

Lab. Comunicaciones Ópticas

Fibra óptica y cables de fibra óptica

(INFLAB2)

Autor:
Fernando Rivas — 20172033

Tutor:
Domingo Pérez Bourdierd

Febrero 2020
INTRODUCCIÓN
La fibra óptica es esencial para las telecomunicaciones de hoy en
día, pues presenta un gran ancho de banda y alta velocidad de
transmisión con un BER relativamente bajo, y tiene poca
atenuación a largas distancias.

En esta segunda unidad abarca el tema de la Fibra óptica y los

cables de fibra óptica. Se introduce el concepto de dispersión y
absorción, y las pérdidas causadas por estas; los elementos de los
conectores y los tipos de pulido de la fibra; el concepto de apertura
numérica y el área del núcleo; y la perdida por doblez y dispersión
modal.
RESUMEN DEL TEMA
Hoy en día, las compañías en telecomunicación utilizan las comunicaciones ópticas para
transmitir todo tipo de señales de datos sobre áreas ilimitadas alrededor del globo. La fibra óptica
es un campo de la tecnología que usa fibras transparentes flexibles y delgadas para conducir
luz. El estudio de las fibras ópticas combina el uso de la luz, óptica y electrónica para la
transmisión de información.

Las fibras ópticas son fabricadas de cristal o plástico. La luz se introduce en uno de los extremos,
se propaga a lo largo de la fibra, y sale por el otro extremo. La luz que pasa a través de una fibra
óptica suele contener información. Es usada para transmitir señales de video, audio y digitales.
También se utiliza para otros propósitos, como la proyección de imágenes, sensores o
indicadores distantes.

La fibra óptica presenta varias ventajas:

• Ancho de banda amplio: Debido a que su portadora es de alta frecuencia (en el rango
de los THz), las fibras son capaces de transferir datos a velocidades mayores a 10 Gbps.
• Perdida mínima: Las fibras ópticas presentan muy baja atenuación por km, lo que reduce
la necesidad de usar repetidores.
• Inmunidad a IEM: Las fibras no se ven afectadas por los campos electromagnéticos, y
no crean interferencia electromagnética.
• Pequeño tamaño: La fibra es más liviana y fina que el metal, por lo que permite ahorrar
espacio en ciertas aplicaciones.

A la hora de trabajar con fibras ópticas, es necesario seguir ciertas precauciones:

• No mirar directamente al extremo de una fibra, especialmente si está conectada a un

emisor.
• No romper una fibra de cristal sin protección adecuada para piel y ojos.
• Las astillas de cristal son más delgadas que el cabello humano, y pueden penetrar
fácilmente la fiel quedando incrustadas.
INSTRUMENTOS
En esta práctica se utilizó el módulo, la Unidad base de FACET, puentes de dos pines,
multímetro, generador de señales y un osciloscopio.

PROCEDIMIENTO
Perdidas por dispersión y absorción
La atenuación de la fibra se debe a la dispersión y absorción de la luz. Este tipo de atenuación
se puede determinar mediante la comparación del rendimiento de dos fibras idénticas, pero de
diferente longitud. Este tipo de pérdidas se especifican en dB/km, de forma que la atenuación
aumenta de manera proporcional con la longitud de la fibra. De igual manera, la atenuación se
ve afectada por la longitud de la onda y por el material de la fibra.

Las perdidas por absorción se pueden clasificar en dos tipos: La absorción intrínseca, la cual es
causada por las propiedades del material de la fibra en sí. La absorción extrínseca es causada
por la presencia de impurezas en la fibra.

Las perdidas por dispersión se dan cuando la luz dentro de la fibra choca con cualquier
irregularidad y cambia de dirección de forma aleatoria. Este tipo de perdida puede ser lineal o no
lineal. La dispersión lineal de Rayleigh es una de las principales causas de las perdidas en la
fibra óptica se debe a las fluctuaciones en la densidad (y por lo tanto en el índice de refracción)
a lo largo de la fibra.

Conectores y Pulido
El objetivo de esta práctica es obtener la habilidad de realizar modificaciones a los cables de fibra
óptica plásticos, y obtener la capacidad de cortarlos y pulirlos. Además, se aprende a identificar
las pérdidas de las conexiones ópticas mediante inspección visual y mediciones de potencia.

Considere que dos rayos de luz paralelos se propagan fuera de una fibra óptica. Cuando la fibra
encuentra a otra fibra que esta desalineada, uno de estos pasa a la segunda fibra y continua su
propagación, mientras que el segundo se pierde, pues no encuentra la segunda fibra. Esta
desalineación causa una perdida que atenúa la señal. Esta atenuación se puede arreglar
simplemente sosteniendo las fibras de forma que queden alineadas, el cual es el trabajo del
conector.

Las partes principales de un conector son la férula, la tuerca de acople, el receptáculo de acople
y el amortiguador de tensión.
De igual manera, si la terminación de la fibra óptica tiene una superficie irregular, esta causara
una dispersión de la luz, lo que resulta en una atenuación. Para reducir esta atenuación es
necesario darle un acabado usando una película pulidora especial, las cuales son capaces de
pulirla a 0.05um.

Apertura numérica y área del núcleo

La ley de Snell describe el comportamiento de la luz cuando esta pasa entre dos medios con
diferentes índices de refracción. La Ley de Snell es capaz de decir si la luz será refractada o
totalmente reflejada a través del cálculo del ángulo crítico. La reflexión total se produce cuando
el ángulo de incidencia es mayor que el ángulo crítico.

El ángulo critico indica el ángulo de mayor incidencia que será refractado por la disminución en
el índice refractivo. Para su cálculo, se aprovecha la propiedad de que los ángulos son
complementarios, el ángulo de refracción en la interfase entre el aire (n=1) y el material debe ser
de 90°.

El ángulo de aceptación se determina por el ángulo critico de la fibra en la interfase entre el

núcleo y el revestimiento, y la refracción en la interfase entre el aire y el núcleo. La apertura
numérica (AN) es igual al seno del ángulo de aceptación.

Las perdidas por desajuste en la apertura numérica se producen cuando la luz pasa de una fibra
con una apertura numérica alta a una fibra con apertura numérica baja. La atenuación causada
por dicha perdida se calcula como LOSSAN=20log(AN1/AN2).

La perdida por el área del núcleo de la fibra se produce cuando la luz pasa de una fibra con área
de núcleo grande a otra con un núcleo más pequeño. La atenuación causada por dicha perdida
se calcula como LOSS=20log(DIA1/DIA2).

Perdida por doblez y dispersión modal

La fibra de plástico típica tiene muchos modos o líneas de propagación. Los modos de
propagación más directos toman una línea recta a través de la fibra y llegan primero que el resto
de los modos. De igual manera hay modos que siguen trayectorias más largas y llegan mucho
después. La relación entre la longitud de trayectoria más corta con la trayectoria más larga es
igual al seno del ángulo critico de la fibra.
El índice de refracción se define como la relación entre la velocidad de la luz en el vacío (3e8
m/s) y la velocidad de la luz dentro de la fibra (2e8 m/s para una fibra de 635nm de núcleo). Para
un pulso propagado por 1km de cable con esta velocidad, tomaría 5us para la trayectoria más
corta.

La expansión de la energía causada por los diferentes modos de longitud de trayectoria es

llamada dispersión modal. La dispersión modal causa desplazamientos de fase, lo que causa
una reducción del ancho de banda y ensanchamiento del pulso recibido. Para la fibra multimodo
la dispersión modal se especifica como el máximo ancho de banda para 1km de fibra. La fibra de
plástico comúnmente presenta un ancho de banda de 5MHz a 1km.

La fibra con un pequeño ángulo de aceptación tiene un ángulo critico más amplio. La relación de
trayectoria corta a larga es igual al seno del ángulo critico de la fibra. La reducción del ángulo de
aceptación de la fibra permite que las longitudes de los modos estén más cerca una de otra,
logrando así una reducción la dispersión modal.

La fibra con un bajo ángulo de aceptación también soporta menos modos de propagación. El
núcleo de modos puede también reducirse mediante la reducción el diámetro del núcleo. De
forma general, pocos modos de propagación causan menos dispersión modal, por lo que las
fibras monomodo no presentan dispersión modal.

El aumento del ancho de banda por kilómetro permite obtener velocidades de transmisión más
altas sobre distancias más largas. Las fibras monomodo usan un diámetro de núcleo pequeño y
una baja apertura numérica para asegurar una sola trayectoria de propagación (un solo modo).

Considérese un codo en una fibra multimodo de índice escalonado (gradual). Parte de la luz se
propaga en modos cercanos al ángulo critico de la fibra. Cuando estos modos llegan a una doblez
tipo codo (con un radio muy reducido), el ángulo de incidencia está por debajo del ángulo crítico.
Esto causa que la luz se introduzca al revestimiento y se pierda. Por este motivo, el fabricante
usualmente especifica el mínimo radio de doblez de una fibra. En el experimento se excedió por
un pequeño margen el doblez mínimo especificado.
CONCLUSIÓN
Gracias a la versatilidad y a las características de la fibra óptica, esta es capaz de transmitir
señales a gran velocidad a través de largas distancias, convirtiéndose en una de las mejores
formas de transportar datos. Esto ha llevado a su uso para la comunicación a nivel global.

Al realizar la práctica, se llegó a varias conclusiones: La atenuación por dispersión y absorción

puede ser determinada comparando diferentes longitudes de fibra idéntica, y estas se especifican
en dB/km. Esta atenuación se ve afectada por la longitud de la fibra, la longitud de onda de la
luz, y el material de la fibra. La introducción de dobleces excesivos en una fibra causa grandes
pérdidas por absorción en esta. La apertura numérica es igual al seno del ángulo de aceptación.
Para reducir la atenuación, se recomienda que los extremos de las fibras estén alineados
correctamente, y no pasar de una apertura numérica mayor a una menor al conectar varias fibras.
