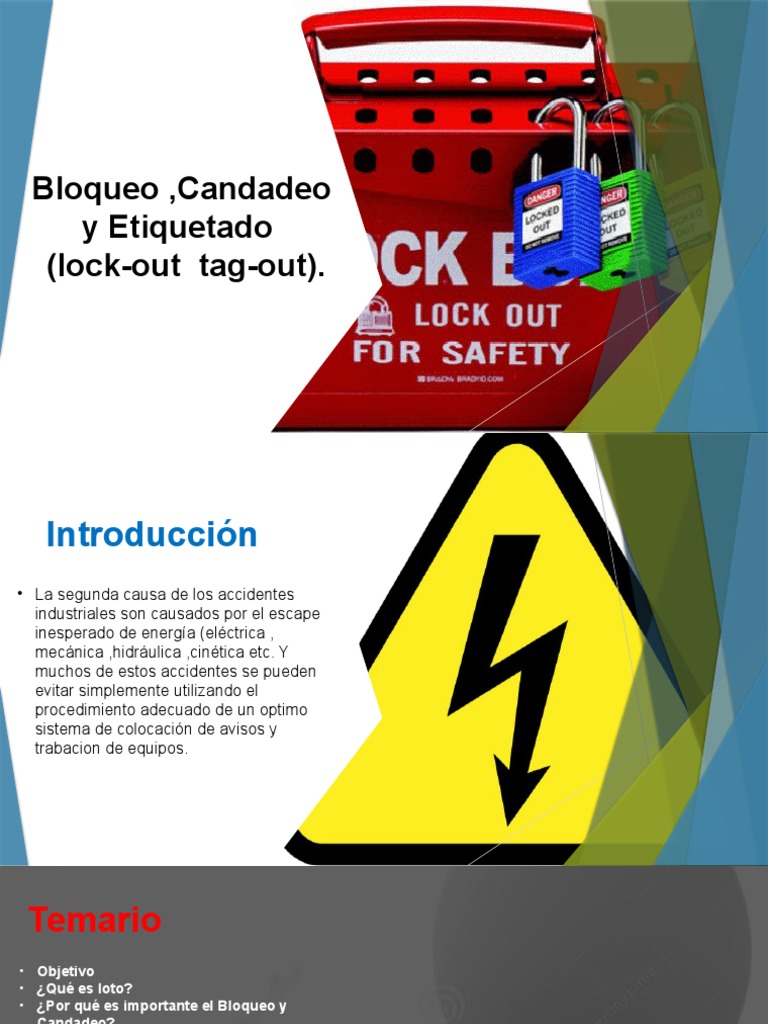

Bloqueo ,Candadeo

y Etiquetado
(lock-out tag-out).
 Introducción
• La segunda causa de los accidentes
industriales son causados por el escape
inesperado de energía (eléctrica ,
mecánica ,hidráulica ,cinética etc. Y
muchos de estos accidentes se pueden
evitar simplemente utilizando el
procedimiento adecuado de un optimo
sistema de colocación de avisos y
trabacion de equipos.
 Temario
• Objetivo
• ¿Qué es loto?
• ¿Por qué es importante el Bloqueo y
Candadeo?
• NOM-004
• ¿Qué es la NOM -004?
• ¿Cuándo es necesario implementar
LOTO?
• Responsabilidad de todos
• ¿Que es una Energía Peligrosa?
• ¿Cuáles son sus consecuencias?
• Principales pasos del LOTO
• ¿Qué no se debe de hacer durante un
Bloqueo y candadeo?
• Candado y Tarjeta Normas Mexicana
NOM-004
• Puntos importantes de un LOTO
• Anexos
 Objetivo

• Al finalizar el curso, el
participante ,sabrá reconocer los
diferentes conceptos que abarca el
Bloqueo y Etiquetado según las
Normas Mexicanas y OHSAS, así
como la correcta implementación de el
bloque y candadeo de los diferentes
equipos con la intención de prevenir
accidentes.
• Durante el servicio o mantenimiento de los activos de la empresa ya sea
maquinaria ,tuberías e instalaciones eléctricas, es de importancia crítica
asegurar que el equipo no pueda activarse de manera accidental, ni que
libere energía peligrosa almacenada.
• Para asegurarnos que la energía
en los diferentes equipos, no se
escapara de manera imprevista ,
causando un accidente de
cualquier tipo , tendremos que
implementar un Bloqueo y
candadeo, o el también conocido
LOTO
¿Qué es el Bloqueo y
Candadeo o Loto?
• La actividad de LOTO es un conjunto de procedimientos de seguridad que
derivan en una reducción significativa los accidentes laborales en la
industria, evitando lesiones de tipo e incluso muertes
¿Por qué es
importante
el Bloqueo y
Candadeo?
lockout / Tagout protege contra los peligros físicos que pueden resultar en
lesiones graves debido a la potencia de la maquinaria y el equipo. Después del
programa de bloqueo / etiquetado de OSHA protege a los empleados de
peligros físicos graves que pueden resultar en lo siguiente.

• Choque y electrocución
• Quemaduras
• Cortes y rebanadas
• Pellizcar y triturar
• Muerte
Quien se encarga que las
actividades de Bloqueo
y Candadeo se realicen
de manera adecuada en
los centros de trabajo es
la NOM-004-STPS
¿Qué es la
Nom 004 ?
 ¿Qué es la
Nom 004 ?
• NOM-004-STPS es una norma
oficial mexicana en materia de
prevención de accidentes
relacionados con el uso de
maquinaria.
Marco legal
 Campo Normativo de lock-out

Objetivo Establecer las condiciones de seguridad y

los sistemas de protección y dispositivos para
prevenir y proteger a los trabajadores, contra los
riesgos de trabajo que genere la operación y
mantenimiento de la maquinaria y equipo.

Dar a conocer los procedimientos de bloqueo y

etiquetado diseñados para la protección de personal
operativo como personal ajeno a actividades
logrando trabajar con seguridad.
Dentro del campo legal las empresas están obligadas a implementar
las normas que les apliquen de las diferentes dependencias de
gobierno.

NORMA Oficial Mexicana NOM-004-STPS-1999, Sistemas de

protección y dispositivos de seguridad en la maquinaria y equipo que se
utilice en los centros de trabajo.

Estas dependencias son las encargadas en realizar las inspecciones

correspondientes en las empresas para ver si se acata correctamente
esta norma.
Peligro
condición o caract6erística intrínseca que puede causar lesión o
enfermedad , daño a la propiedad y /o paralizar un proceso

Peligro; las tres reglas del peligro son Eliminar , Transferir y Minimizar

Riesgo
La correlación de la peligrosidad de uno o varios factores y la exposisicon
de los trabajadores , con la posibilidad de causar efecto para su
vida ,integridad física o salud, o dañar al centro de trabajo

El Riesgo: no se elimina solo se minimiza y depende los controles que se

apliquen
¿Qué tipo de Riesgo
Existen?

• Eléctrico
• Químico
• Físico
• Biológico
• Psicosociales
• Ergonómico
• Ambientales
 Definiciones

Incidentes
• Evento no deseado , inesperado ,no planeado que puede llegar a causar
alteraciones en las tareas.

Accidente
• Evento no deseado ,inesperado ,no planeado que causa daños o
lesiones

Acto Inseguro
• Acción que causa daños o lesiones a si mismo o terceras personas

Condición Insegura
• Anomalía o desperfectos que presenta una instalación o maquinaria
dentro de un centro de trabajo
Campo de aplicación

La presente Norma rige en todo el territorio nacional y

aplica en todos los centros trabajo que por la naturaleza
de sus procesos empleen maquinaria y equipo.
 ¿Cuándo es
necesario
implementar LOTO?
¿Cuándo es necesario implementar LOTO?

Para Servicio y Mantenimiento de Equipo de Trabajo

• Instalaciones
• Inspecciones
• Limpieza
• Modificaciones
• Lubricación
• Al destrabar
• Si el trabajador necesita quitar las guardas de seguridad.
• Cuando un trabajador necesita poner parte de su cuerpo
dentro de la maquinaria para evitar un arranque
inesperado
 Una de las causas principales por las cual
aplicar el Lock Out

Area Restringida o en Personal de Mantenimiento

Trabajador Metiche mantenimiento Trabajando
(posible área de
accidentes)

Trabajador Metiche no
entiende el aviso

Accidente para el
trabajador
Responsabilidad
de todos
• Operadores de planta :brindan
información requerida
• Eléctrico en turno dar la autorización
y el visto bueno para la realización de
la actividad
• Seguridad realizar valoración de
riesgos y autorizar el permiso de
trabajo
• Eléctrico portar su EPP
 Conocimiento
de todos
Es fundamental que sea del conocimiento de todos y que
en ciertos puntos se tenga especial atención dentro de un
bloqueo y etiquetado de energías.

• ¿Son operaciones de mantenimiento?

• Tipo de mantenimiento (preventivo o correctivo )
• Periocidad con la que se hace
• Si esta integrado aun conjunto
• Nivel de automatización del equipo (interlocks ,PLC)
• Energías que intervienen en los equipos
 Conocimiento de todos
¿Que es una Energía Peligrosa?

Son todas las formas de energía (eléctrica, mecánica ,térmica, cinética ,neumática,
hidráulica, radiactiva, potencial etc) que están presentes en los quipos o instalaciones
, que puedan causar lesiones.

El principal peligro

Perdida
con la energía es La energía puede
que no seamos ser liberada de
capaces de verla forma no
hasta que se controlada
trasforma
 Del conocimiento de todos
¿Que es una Energía Peligrosa?

A menudo es invisible

Partes de equipos o maquinaria en

movimiento
Esta caracterizada
por
Tuberías de Químicos

Electricidad Almacenada
 ¿Cuáles son sus
consecuencias?

• Eléctrica: cualquier maquinaria o

equipo que este conectada o
directamente cableado a una fuente
de energía eléctrica

• La cantidad de daño varia pero este

puede ser mortal
Cinética
Energía de maquinaria en
movimiento , puede causar
• Amputación
• Incisión
• Fractura
• Perdidas de la vida
Química
• Comenzar fuegos (gasolina o tolueno)
• Causar quemaduras(acido y bases)
• Generar gases o humos dañinos(plomo ,tolueno y Monóxido de
carbono)
Térmica
• Energía de Temperatura (frio o calor)
• Equipos y fluidos calientes o fríos (Nitrógeno)
3 Pasos para Manejo Seguro de
las Energías

1- des energizar
2-despresurizar
3-drenar

Realizar estos tres pasos es de vital importancia

para la salud de los trabajadores.
Principales pasos
del LOTO
1
Preparación para apagarse
• Notificar a todos los empleados y encargados que se va a implementar
sistema LOTO.
• El personal a realizar el Loto conocerá la magnitud y tipo de energía y
entenderá el riesgo al que se enfrenta.

2
Al apagar el equipo
• Si la maquina esta trabajando parar de la manera normal (oprima el botón
de paro o baje la pastilla.
• No poner en peligro a personal en el proceso de apagar.

3
Aislamiento de energía
• Bloque el interruptor, válvula u otros aparato de asilamiento de
energía para que el equipo este aislado de energía tiene que
dispersarse o retenerse mediante métodos tales como
reposicionamiento , bloqueo purga
 Aplicación de aparatos de Bloqueo y etiquetado

4 • Bloque y etiquete los mecanismos de aislamiento de energía con

los candados o etiquetas asignados.

Control de energía almacenada

5
• Inspecciones el equipo e intente activarlo para asegurar que todas
las piezas hayan dejado de moverse.
• Libere tenciones y /o energía encerrada.
• Si son sistemas neumáticos bloquee las secciones que podrían
moverse debido a una perdida de presiones.

Uso de control de candados y llaves

6
• Al comparar los candados se debe de inspeccionar que mas de una
llave no habrá dicho candado.
• Se prohíben los candados de combinación
• Los candados y tarjetas no son transferibles entre personal
• Si sete pierde la llave de algún candado será necesario deshacerse del
candado correspondiente
7
Regresando maquinas o quipos a operaciones
• Inspecciones el área para asegurar que nada esta expuesto
• Después de que todas las herramientas estas retiradas quitar
candados y energizar de manera segura .
 ¿Qué no se debe de hacer
durante un Bloqueo y candadeo?
 ¿Qué no se debe de hacer durante un
Bloqueo y candadeo?
• trasferir candados
• candadear sin tarjetas
• No Candadear a partir de 12 volts.
• Candadear sin Avisar a los responsables(Seguridad y Encargados de área)
• Manejar llave maestra
• Trabajar con bloqueo mantas o tapetes de neopreno
• Fuentes Múltiples de energía : que no se desenergize por completo
• Quitar fusibles o byepass pensando que con eso vasta
• No Quitar energías residuales
• NO Validar la cantidad de energía en los equipos a intervenir
Candado y Tarjeta
Normas Mexicana
NOM-004
 Candado y Tarjeta
Tarjeta Es un dispositivo de advertencia que se coloca en el dispositivo de
bloqueo de energías

Razón del candadeo

Nombre del Operador

Departamento
Fecha y Hora
Tabla A1 Características de las Tarjetas de Aviso

Mensaje Color de Texto Color de Fondo

Información Precaución Negro Y Amarillo

Principal

Información Prohibición Negro Blanco

secundaria (No debe activarse la
maquinaria o equipo, ni
retirar la tarjeta del
lugar donde se colocó)

Información Texto que considere Negro Blanco

necesario agregar
Adicional
Ejemplo de Tarjetas LOTO Normas
Mexicanas
Ejemplo de Candados LOTO Normas
Mexicanas
Candados existen diferentes tipos de inhibidores para los equipos
para hacer un bloqueo adecuado y dependiendo de la tarea a realizar
es el candado ha utilizar
 Puntos importantes de un LOTO
• No trasferir candados
• No candadear sin tarjetas
• Candadear a partir de 12 volts.
• El numero de personas involucradas será el numero total de candados en el
bloqueo
• Candados de llave única
• No manejar llave maestra
• No trabajar con bloqueo , mantas o tapetes de neopreno
• Fuentes Múltiples de energía : en maquinarias pesadas como prensas, que
se impulsan con energía hidráulica o neumática además de energía eléctrica
es necesario bloquear ambas fuentes de energía
 Puntos importantes de un LOTO

• Quitar fusibles o byepass no es sinónimo de bloqueo

• Después de bloquear se debe verificar la ausencia de energía
• Quitar energías residuales
• Validar la cantidad de energía en los equipos a intervenir
• Validar en todo momento la intervenciones tableros o maquinarias con el
eléctrico responsable del turno o área
• En los tableros eléctricos hacer candadeo generales
• Si se pierde una llave de un candado se desecha este mismo
• Hacer pruebas de arranque una ves candadeado
Anexos
 ¿Que significan los colores en los
candados de seguridad Mediante OHSAS?
 ¿Que Color de Candado se utiliza?
Si bien aún No es una Norma, en el uso habitual varias Empresas destinan un color
en particular para identificar el Tipo de Usuario que realiza el Bloqueo

Electricistas  ( Bloqueo por trabajos relacionados con la

energía eléctrica)

Mecánicos  (Bloqueo por trabajos relacionados con

acciones en el mecanismo del equipo)

Operadores  (Bloqueo realizado por el operador del equipo)

Reparación o Fuera de Uso  (Equipo en proceso de

Mantenimiento o Reforma, bloqueo de duración extensa)

Seguridad  (Equipo bloqueado por razones de seguridad)

 Como dato

• Es importante usar el EPP adecuado, a la tarea a realizar

• Es importante seguir las reglas de seguridad y del proceso
• Es importante reportar condiciones inseguras ya sea (área
de trabajo u equipos en mal estado.
 Bibliografías

[Link]
[Link]

[Link]
[Link]

[Link]

[Link]
-areas-de-trabajo-seguras/
