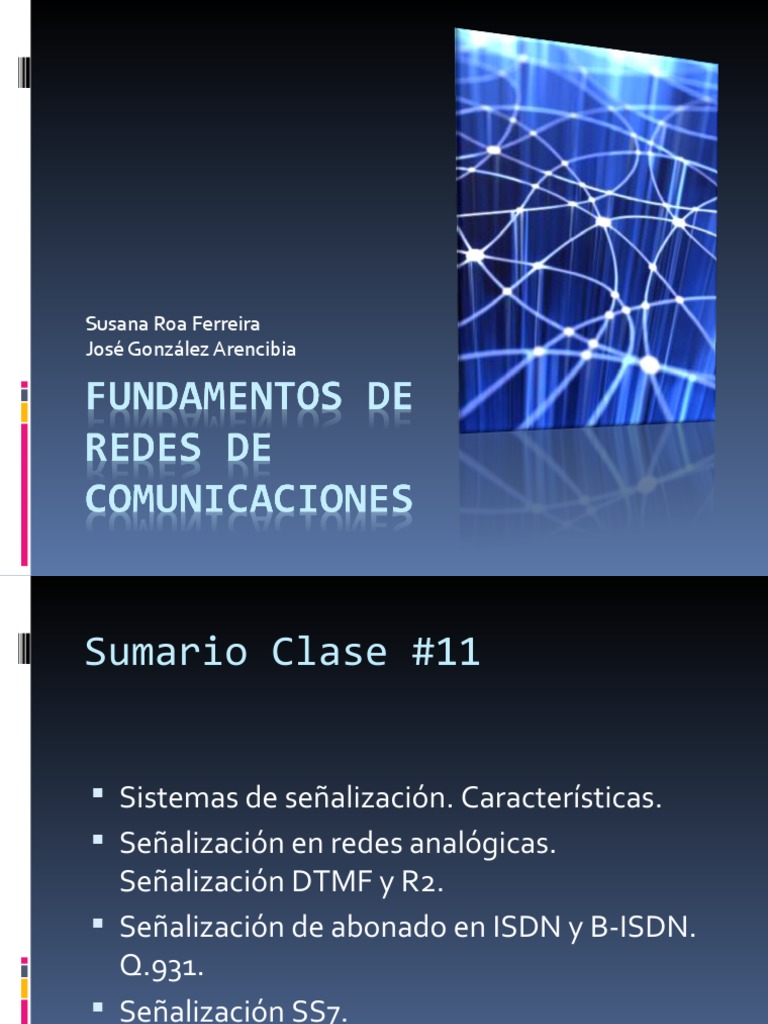

Susana Roa Ferreira

José González Arencibia

Sumario Clase #11

 Sistemas de señalización. Características.

 Señalización en redes analógicas.
Señalización DTMF y R2.
 Señalización de abonado en ISDN y B-ISDN.
Q.931.
 Señalización SS7.
Señalización

 En el contexto telefónico, señalización significa el

proceso de generación y manejo de información
e instrucciones necesarias para el
establecimiento de conexiones en los sistemas
telefónicos. Es decir, el sistema debe producir,
transmitir, recibir, reconocer e interpretar señales
en un proceso cuyo resultado será una conexión
específica a través del sistema de conmutación.
Estructura de señalización

 Tradicionalmente, la señalización se ha dividido en dos

tipos: Señalización de abonado, es decir, señalización
entre un terminal de suscriptor (teléfono) y la central
local, y Señalización intercentrales, es decir,
señalización entre centrales.
 La señalización intercentrales, se divide a su vez en:
Señalización asociada al Canal (SAC), -señalización
dentro del canal de voz (en banda) o en un canal
estrechamente relacionado con el canal de voz-, y
Señalización por Canal Común (SCC), -señalización en
un canal separado totalmente de los canales de habla
donde el canal de señalización es común para un gran
número de estos.
Estructura de señalización telefónica
SEÑALIZACIÓN

SUSCRIPTOR- CENTRAL-
CENTRAL CENTRAL

SAC SCC

Señales de Señales de
línea Registro
Ventajas de la señalización fuera de banda

 Mayor número de comunicaciones señalizadas

ocupando los mismos recursos.
 Mayor agilidad en el establecimiento.
 Mayor cantidad de acciones de señalización.
 Abaratamiento de los costos debido a la simplificación
del equipamiento de conmutación.

6
Señalización en redes analógicas
 En las primeras redes la señalización estaba
basada en señales codificadas (como DTMF y
R2) en lugar de mensajes.
 La señalización R2 se emplea para las
comunicaciones entre centrales (en los
troncales), mientras que DTMF se emplea en
el lazo de abonado.

7
Señalización R2
 Es una señalización multifrecuencia, donde las
acciones son codificadas en un par de señales de
diferente frecuencia.
 Se emplea entre las centrales telefónicas (en los
troncales).
 Es un conjunto de variantes, cada una con los
particulares de cada país. Estandarizado por la
ITU-T para la comunicación internacional, sobre
la versión original creada por ETSI.

8
Señalización R2
 Puede ser ocupada en troncales analógicos o
digitales, de 2 ó 4 hilos, pero no en
comunicaciones satelitales.
 En los troncales analógicos cada señal es
codificada en dos pulsos de diferente frecuencia.
 En los troncales digitales, cada señal es
codificada en 4 bits, por lo que existen 16
posibles señales.

9
Señales R2

10
Señalización R2 analógica
 Las señales R2 se dividen en señales de supervisión y señales
de registro
 Las señales se clasifican según el sentido en que se envían:
forward si se envía desde el extremo llamante al extremo
llamado, y backward si se envía desde el extremo llamado al
llamante.
 Las señales de registro forward son clasificadas en señales tipo
I, II y III. Las señales de registro backward son clasificadas en
tipo A y tipo B.

11
Señales de supervisión R2
 Para establecer una llamada se emplean inicialmente las
señales de supervisión, las cuales consisten en secuencias de
tonos y silencios.
 Las señales existentes en ambos sentidos son:

Forward Backward
Seizure Answer, Clear, Blocking,
Clear Release

12
Señales de registro R2
 Las señales de registro transmiten los dígitos de los números
telefónicos involucrados en una comunicación, además de otros
mensajes de confirmación y solicitud.
 Se transmiten en el intervalo 16 de las tramas E1. A cada canal
de datos de usuario de la trama le corresponden 4 bits del canal
16.
 Para eso se constituye una multitrama, formada por 15 tramas
E1. Los bits del intervalo 16 de la primera tramas le
corresponden a los canales 1 y 17, los de la segunda trama a
los canales 2 y 18, y sucesivamente de la misma forma.

13
Señales de registro R2
1 17

2 18

3 19

4 20

15 31

14
Señales de registro R2
 Las señales de registro forward del tipo I representan los dígitos
del abonado llamado. Las del tipo II indican el tipo de usuario
llamador, y las del tipo III, usadas sólo en algunos países,
representan el número del usuario llamador.
 Las señales backward de tipo A constituyen confirmaciones y
las señales tipo B constituyen instrucciones dadas por la central
que termina la llamada.
 Las señales al inicio de una comunicación se asumen que son
tipo I en el sentido forward y tipo A en el sentido backward.

15
Señales de registro R2
 Las señales tipo B deben ser precedidas de la señal
A-3, que indica que la siguiente señal en ese sentido
será tipo B. Una señal tipo B siempre termina el
intercambio de señales.
 Las señales forward serán tipo I hasta que el extremo
llamado indique que recibió el número completo, y
solicite el tipo de abonado llamador (señal tipo II).

16
Señales de registro R2
II-1 Operador ofreciendo troncales
I-1 Dígito 1
II-2 Abonado
I-2 Dígito 2
II-3 Teléfono público
I-3 Dígito 3
II-4 hasta II-15 no son usados
I-4 Dígito 4
I-5 Dígito 5
III-1 Dígito 1
I-6 Dígito 6
III-2 Dígito 2
I-7 Dígito 7
III-3 Dígito 3
I-8 Dígito 8
III-4 Dígito 4
I-9 Dígito 9
III-5 Dígito 5
I-10 Dígito 0
III-6 Dígito 6
I-15 Fin del número llamado
III-7 Dígito 7
I-11 hasta el I-14 no son usados
III-8 Dígito 8
III-9 Dígito 9
III-10 Dígito 0
III-15 Fin del número llamador
III-11 hasta el III-14 no son usados
17
Señales de registro R2
A-1 Enviar próximo dígito del número llamado
A-2 Reenviar primer dígito del número llamado
A-3 Enviar categoría del llamador y preparase par envío de mensajes tipo B
A-4 Congestión
A-5 Enviar categoría del llamador
A-6 No usado
A-7 Enviar próximo dígito del llamador
A-8 Dígito n recibido, reenviar dígito n – 1
A-9 Dígito n recibido, reenviar dígito n – 1
A-10 through A-15 are not used
B-1 Abonado llamado disponible, facturar
B-2 Abonado llamado ocupado
B-5 Abonado llamado disponible, no facturar
B-6 Abonado llamado disponible, llamada bajo control del abonado llamado
B-7 Número sobrante recibido
B-3, B-4, y desde B-8 a B-15 no son usados

18
DTMF
 Dual Tone MuliFrecuency es una técnica de
señalización dentro de banda empleada para la
señalización de abonados en la RDI.
 Consiste en ubicar los dígitos y caracteres a enviar en
una matriz, asignando una frecuencia a cada columna
y a cada fila de la misma.
 Para codificar un carácter se envían simultáneamente
dos tonos con las frecuencias que identifican a la fila
y la columna a la que pertenece el carácter en
cuestión.

19
DTMF
1209 1336 1447 1633

697 1 2 3 A

770
4 5 6 B
852
7 8 9 C
941

* 0 # D

20
Señalización en ISDN
 Para ISDN la ITU-T estableció un sistema de señalización de
abonado conocido como SAD1 (Señalización de Abonado
Digital #1).
 El nivel de red del stack de protocolos del sistema está
estandarizado por la recomendación Q.931, por la cual se
conoce a este sistema.
 En el nivel de enlace de datos se emplea el protocolos LAP-D,
parte de la familia de protocolos HDLC.

21
Funciones en SAD1
Señalización de llamadas,
Q.931
conmutación de mensajes.

Delimitación, control de flujo y

LAP-D de errores, asignación de
identificadores.

Sincronismo, modulación,
I.430 ó I.431
código de línea, etc.

22
Señalización SS7
 Estandarizada por la ITU en su serie de
recomendaciones Q.7xx en 1981, a partir del trabajo
previo desarrollado por AT&T desde la década de los
70.
 SS7 sustituye principalmente a SS5 y R2, ambos
sistemas de señalización dentro de banda.
 SS7, al igual que su predecesor SS6, son sistemas
de señalización de canal común, o fuera de banda, lo
que brinda un gran número de ventajas.

23
Stack de protocolos SS7
IMAP, MAP, TCAP,
Aplicación
ISUP

Red MTP3 + SCCP

Enlace MTP2

Físico MTP1

24
MTP1
 Las capas MTP están definidas en las recomendaciones Q.701
a la Q.705 de la ITU-T. Para el caso de las redes de banda
ancha se establecen las recomendaciones de las series Q.21xx
y Q.22xx.
 MTP1 corresponde el nivel físico, el más bajo de la arquitectura.
 En general es ocupado un canal de 64kbps para la señalización,
el cual se conoce como enlace de señalización (signalling link).
 Varios canales pueden ser ocupados con este propósito, lo cual
es conocido como set de enlaces de señalización (signalling link
set).

25
MTP2
 MTP2 es un protocolo equivalente al nivel de enlace de red del
modelo OSI.
 Pertenece a la familia de protocolos HDLC.
 Entre sus funciones están:
 Control de flujo.
 Control de errores.
 Delimitación y transparencia.
 Comprende 3 tipos de tramas: las MSU (Message Signalling
Unit), las FISU (Fill-In Signalling Unit) y las LSSU (Link Status
Signalling Unit).

26
MTP2

27
MTP2
 Los tipos de tramas son diferenciados por el LI
(Length Indicator).
 Los campos BSN y FSN se emplean para acusar
recibo de las tramas recibidas y para enumerar las
tramas enviadas, respectivamente. Las siglas
corresponden a Backward y Forward Sequence
Number.
 El campo CK es empleado para la corrección de
errores.

28
MTP3
 Es un protocolo que cubre algunas funcionalidades
del nivel de red del modelo OSI.
 Entre las funciones del nivel están las relativas al
tratamiento de mensajes de señalización
(enrutamiento, discriminación, distribución) y las
relativas a la gestión de la red de señalización.

29
MTP3
 Los mensajes de este nivel son enrutados a través de la red
basados en su Point Code, o punto de código, el cual distingue
de manera única cada elemento dentro de la red SS7.
 Los elementos de la red SS7 pueden ser STP (Signalling
Transfer Points), los cuales solo realizan funciones de
enrutamiento, y los SEP (Signalling End Points), los cuales
procesan los mensajes de señalización y se comunican con
otros SEP´s.

30
SCCP
 SCCP (Signalling Connection Control Part) es una
especificación de la ITU-T en sus recomendaciones
Q.711 a la Q.714.
 Provee capacidades de enrutamiento basado en los
Point Code y en los Subsystem Numbers, o números
de subsistema, los cuales identifican una aplicación
determinada dentro de un sistema o equipo.

31
Servicios SCCP
 SCCP provee 5 servicios:
 Clase 0: Básico no orientado a conexión.
 Clase 1: No orientado a conexión con
secuenciamiento.
 Clase 2: Básico orientado a conexión.
 Clase 3: Orientado a conexión con control de flujo.
 Clase 4: Orientado a conexión con control de flujo
y recuperación de errores.

32
ISUP
 ISUP (ISDN User Part) es un protocolo de nivel de aplicación,
encargado del establecimiento y liberación de las llamadas.
Sustituye en casi todas las redes al TUP (Telephone User Part).
 En los mensajes ISUP se transmite el número de los abonados
llamador y llamado, a los cuales se les asignará un recurso
físico para su comunicación (como por ejemplo un intervalo de
tiempo en una trama E1).
 Los recursos de nivel físico son identificados mediante un CIC
(Circuit Identification Code), el cual es único dentro de la red
SS7.

33
ISUP
 Además los mensajes ISUP proveen en algunas funciones de
gestión (como bloquear o liberar algún recurso con un CIC
determinado) y de indicación (como mensajes de notificación de que
no hay más recursos disponibles).
 Los mensajes típicos de ISUP son:
– Initial Address Message (IAM)
– Subsequent Address Message (SAM)
– Address Complete Message (ACM)
– Answer Message (ANM)
– Release (REL)
– Release complete (RLC)

34
 ISUP
 Los mensajes ISUP son
transmitidos en el campo SIF de los
mensajes MTP. El formato de dicho
campo es el siguiente para los
mensajes ISUP:

35
TCAP
 TCAP (Transaction Capabilities Aplication Part) es un protocolo
para la transmisión de mensajes MAP e INAP en redes móviles e
inteligentes, respectivamente.
 Básicamente su función es permitir múltiples conexiones en un
mismo equipo físico mediante diferentes Transaction IDs, las
cuales funcionan con el mismo principio que los puertos TCP o
UDP.
 No es transmitido directamente sobre MTP3, sino sobre SCCP
(Signalling Connection Control Part).

36
MAP
 MAP (Mobile Aplication Part) es el protocolo de aplicación que
permite la comunicación entre los elementos de los núcleos de
redes móviles como GSM, GPRS y UMTS. Es estandarizado por el
3GPP.
 Mediante MAP se accede a elementos de la red como el HLR, el
VLR, el AUC, etc.
 Provee servicios como el manejo de la movilidad (roaming y
handover), O&M, SMS, gestión de servicios suplementarios, etc.
 Emplea TCAP para transmitir sus mensajes.

37
