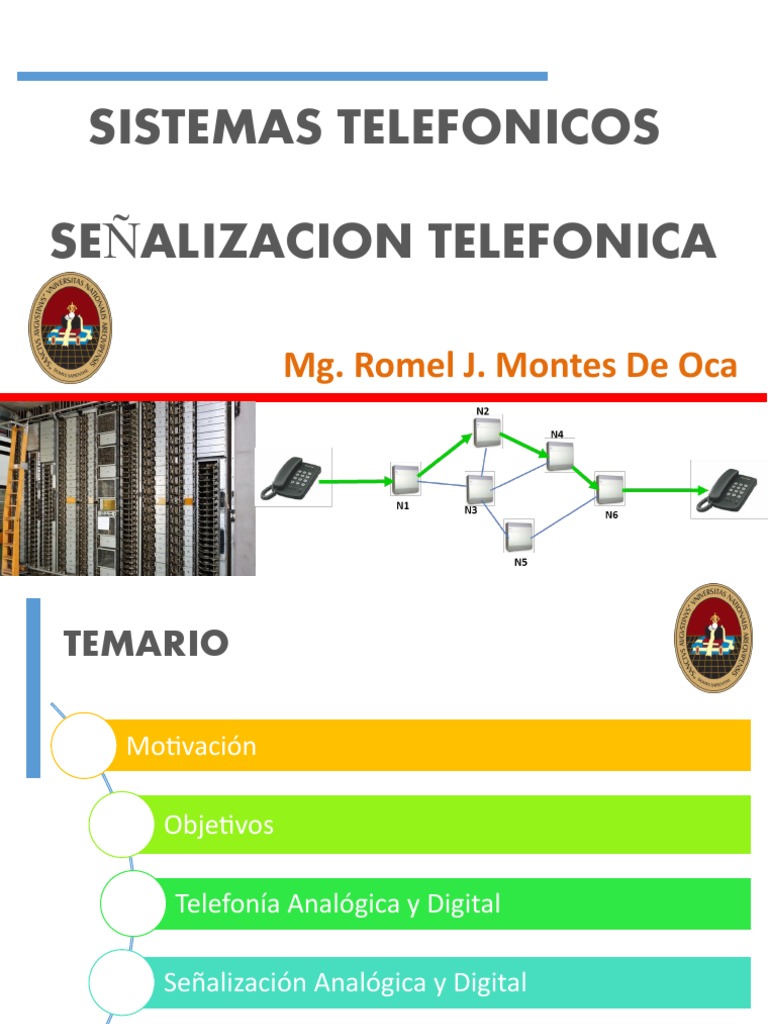

SISTEMAS TELEFONICOS

SEÑALIZACION TELEFONICA

Mg. Romel J. Montes De Oca

TEMARIO

Motivación

Objetivos

Telefonía Analógica y Digital

Señalización Analógica y Digital

Conclusiones
MOTIVACIÓN

Para establecer una llamada, es necesario seguir algunos

pasos. La central telefónica debe saber que queremos llamar
y nuestro teléfono debe saber que puede realizar una
llamada por ejemplo.

¿Cómo hacen los dispositivos telefónicos para poder

intercambiar mensajes de control en la red?
OBJETIVO

Al finalizar la clase, el alumno reconoce los

componentes y diferencia de la telefonía
analógica y digital.
TRONCALES ANALOGICAS Y
DIGITALES
 RED TELEFONICA PUBLICA CONMUTADA
- PSTN

PSTN Central Local

Central Local

Central de
transito

Transito
LDN
Red satelital
Anexos
Transito LDI Red microondas

Central Local
Red satelital
Central Privada Red submarina
PBX Red de enlaces
Red de abonado
TRONCALES

Interconectan centrales de conmutación telefónica, y llevan las

señales de voz permitiendo la comunicación de los usuarios.

Por las señales que transmiten estas pueden ser Analógicas o

digitales.

Troncales
TRONCALES ANALOGICAS

Están compuestas por 6 hilos:

Tx

Rx

Señalización

- 2 hilos para transmitir (Tx)

- 2 hilos para recibir (Rx)
- 2 hilos para señalizar
TRONCALES ANALOGICAS

V
V

V
V

Cada vez que hacemos una llamada y tomamos una troncal

debemos reservar 6 hilos.
TRONCALES ANALOGICAS

En el diseño de una red telefónica se ha establecido que

la ruta directa entre las centrales A y B debe ser capaz
de mantener en promedio unas 86 llamadas
simultáneas.

 ¿Cuantos pares de hilos de cobre debe tener el cable

que se instale en esta ruta?

 ¿Cuántos de esos pares se van a dedicar a

señalización?
TRONCALES DIGITALES

Troncales Digitales

Es una línea telefónica que es entregada multiplexada en un enlace tipo E1,

utilizando diferentes medios de transmisión como el cobre o la fibra óptica.
En telefonía un E1 lleva 30 canales digitales de voz cada uno a 64Kbps.

La estructura de multiplexación superior a los 64K o DS0 es la trama

E1 que es, además, la unidad básica de las redes PDH y SDH.
TRONCALES DIGITALES

Una trama E1 es básicamente un flujo compuesto por 32 intervalos de tiempo

(TS) de 64Kbps cada uno. Cada TS puede llevar 8 bits consecutivos, de forma
que la trama está compuesta por 32 x 8 = 256 bits.

Como la velocidad agregada es de 2048Kbps, la duración de la trama es de

125 microsegundos.

La velocidad agregada se calcula:

32 (TS) x 64 Kbps = 2048 Kbps = 2 Mbps
TRONCALES DIGITALES

En Telefonía si enviamos los 32 TS de manera continua no habría

forma de saber cuando inicia la trama. Por lo tanto normalmente
utilizamos:

TS-0: Sincronización de trama.

TS-16: Señalización de llamadas.

Nos quedan 30 TS para llevar la voz.

TRONCALES DIGITALES

TS0 o sincronismo de trama

indica dónde empieza cada trama y tiene un patrón de bits definido y no

replicable en el resto de TS.

TS16 o señalización por canal asociado

Se utiliza para incluir información de control de los canales de telefonía que

van codificados en el resto de los TS de la trama. Aquí se transmiten por
ejemplo: estados o condiciones como Off hook (descolgado), on hook
(colgado), ringing (timbre), no dialtone (no hay tono de discado) y otros.
TRONCALES DIGITALES

EXPANSOR
D E1, PCM 30-32
M
MDF LC U
X

MDF LC
0 125 us

CONMUTADOR
M
16 U

30
X 0 1 2 16 31

CONCETRADOR

La entrada 0 y 16 están libres.

SEÑALIZACION ANALOGICA Y
DIGITAL
SEÑALIZACION ANALOGICA Y DIGITAL
https://www.youtube.com/watch?v=4mY1JIytNEY

Señalización

Abonado - Central Central - Central

 Decádica
 Tonos Multifrecuencia

CAS CCS
SEÑALIZACION ANALOGICA Y DIGITAL

Señalización de Abonado - Central

A B

Descuelgue
Tono de Marcado

Numero de B
Corriente de timbrado Corriente de timbrado
Contesta B
CONVERSACION
Cuelga
Cuelga
SEÑALIZACION ANALOGICA Y DIGITAL

Señalización entre centrales

A B

Señal de toma
Reconocimiento de toma

Numero de B
Contestación de B

CONVERSACION
Desconexión
Desconexión
SEÑALIZACION ANALOGICA Y DIGITAL

¿Qué es Señalización?
En el contexto de telefonía, el concepto de Señalización implica el
intercambio de información referida al establecimiento, supervisión y
liberación de la comunicación, desde un punto a otro.

Tipos de Señalización:
 Señalización de abonado
 Señalización entre centrales
• Señalización por canal asociado
o R2-Analógico
o R2-Digital
• Señalización por canal común
o CCIT N7
SEÑALIZACION ANALOGICA Y DIGITAL

CAS – Señalización por Canal Asociado

La señalización por canal asociado, envía las señales de control a
través de la misma troncal por donde se envía la voz.

Tx

Rx

Señalización
SEÑALIZACION ANALOGICA Y DIGITAL

R2 - ANALOGICO

Señal de descolgado

Tono de invitación
a marcar
Marcación del número
del abonado llamado
Toma de canal o troncal

Respuesta a la condición de toma

Transmitir el primer dígito

Emitir el siguiente dígito

Emitir el siguiente dígito

SEÑALIZACION ANALOGICA Y DIGITAL

R2 - ANALOGICO

Emisión de la corriente
Emisión del tono de timbrado (Ring Back Tone) de timbrado

Señal de descolgado
Paso a conversación

CONVERSACION
SEÑALIZACION ANALOGICA Y DIGITAL

R2 - DIGITAL
La señalización R2 digital utiliza mensajes similares a los de la R2 – Analógica
pero en vez de utilizar señales de corriente o te timbrado, envía secuencias
binarias utilizando el TS 16 de un E1.

Utiliza dos canales de señalización en cada dirección de transmisión, por cada

circuito de habla. Esto lo hace dividiendo el TS 16 en dos canales de
señalización (4+4bits), a través de los cuales se pueden señalizar dos canales
de voz, respectivamente.
SEÑALIZACION ANALOGICA Y DIGITAL

CCS – SEÑALIZACION POR CANAL COMUN

La señalización por canal común envía las señales de control a

través de un único canal independiente de los canales por donde
pasa la voz. Ventajas:

 Velocidad, el tiempo para el establecimiento de la

comunicación se reduce considerablemente.

 Alta Capacidad, cada enlace de señalización puede manejar la

señalización de un gran número de llamadas simultáneas.
SEÑALIZACION ANALOGICA Y DIGITAL

CCS – SEÑALIZACION POR CANAL COMUN

 Economía, se requieren muchos menos equipos.

 Fiabilidad, la posibilidad de utilizar rutas alternativas de

señalización, da mayor seguridad a la red de señalización.

 Flexibilidad, el sistema puede contener muchas más señales

y se puede utilizar para otros propósitos.
SEÑALIZACION ANALOGICA Y DIGITAL

SS7: Señalización por Canal Común Nro 7

SS7 es una señalización entre centrales, cuya información se agrupa en
unidades de señal (paquetes de datos). A esta información se le añade datos
de direccionamiento, identificación del circuito e información para control de
errores.
SEÑALIZACION ANALOGICA Y DIGITAL

SS7: Señalización por canal Común Nro 7

El objeto global del sistema de señalización número 7 consiste

en proporcionar un sistema de señalización por canal común
(SS7) de aplicación general, normalizado internacionalmente.

En el sistema de señalización por canal asociado las señales de

registro no pueden ser transferidas en la fase de conversación
ya que interferirían con esta.

En el sistema de señalización Nº 7 la independencia entre los

canales de señalización y de voz permite el envío de señales en
cualquier momento.
SEÑALIZACION ANALOGICA Y DIGITAL

SS7: Señalización por canal Común Nro 7

a)    Se encuentre optimizado para el funcionamiento en redes

de telecomunicaciones digitales junto con centrales con control
por programa almacenado.

b)    Pueda satisfacer exigencias presentes y futuras de

transferencia de información para el diálogo entre procesadores
dentro de las redes de telecomunicaciones para el control de las
llamadas, el control a distancia y la señalización de
administración y mantenimiento.

c)     Ofrezca un medio seguro de transferencia de información

en la secuencia correcta y sin pérdidas ni duplicaciones.
SEÑALIZACION ANALOGICA Y DIGITAL

SS7: Señalización por canal Común Nro 7

Señalizacion N° 7 Modelo OSI

Aplicacion
Parte de Presentacion
Usuario Sesion
Transporte
Nivel de RED Nivel de RED
Enlace de Datos Enlace de Datos

Nivel Fisico Nivel Fisico

 SEÑALIZACION ANALOGICA Y DIGITAL

SS7: Señalización por canal Común Nro 7

CENTRAL
Abonado B Abonado A
PSTN

Descolgado
Tono Invi. Marcar
DTMF digit 1
Fase
DTMF digit n de
marcado
SS7/R2(canal de datos)
Corriente deTimbrado Tono de Timbrado
Descolgado SS7/R2(canal de datos)
Corte
Desconecta Tono de
Timbrado
Timbrado

CONVERSACION
CONCLUSIONES

 Las troncales analógicas transmiten señales eléctricas y

necesitan 6 hilos por cada conversación.

 Las troncales digitales multiplexan utilizando TDM 30

canales de voz por trama E1, lo que permite hacer un uso
mas eficiente de los medios de Tx.

 La señalización analógica CAS, utiliza señales básicas para

la operación de la central, es difícil de escalar.

 La señalización CCS es digital y utiliza un canal

independiente dela voz para enviar los parámetros de
control, es escalable y mas eficiente.
