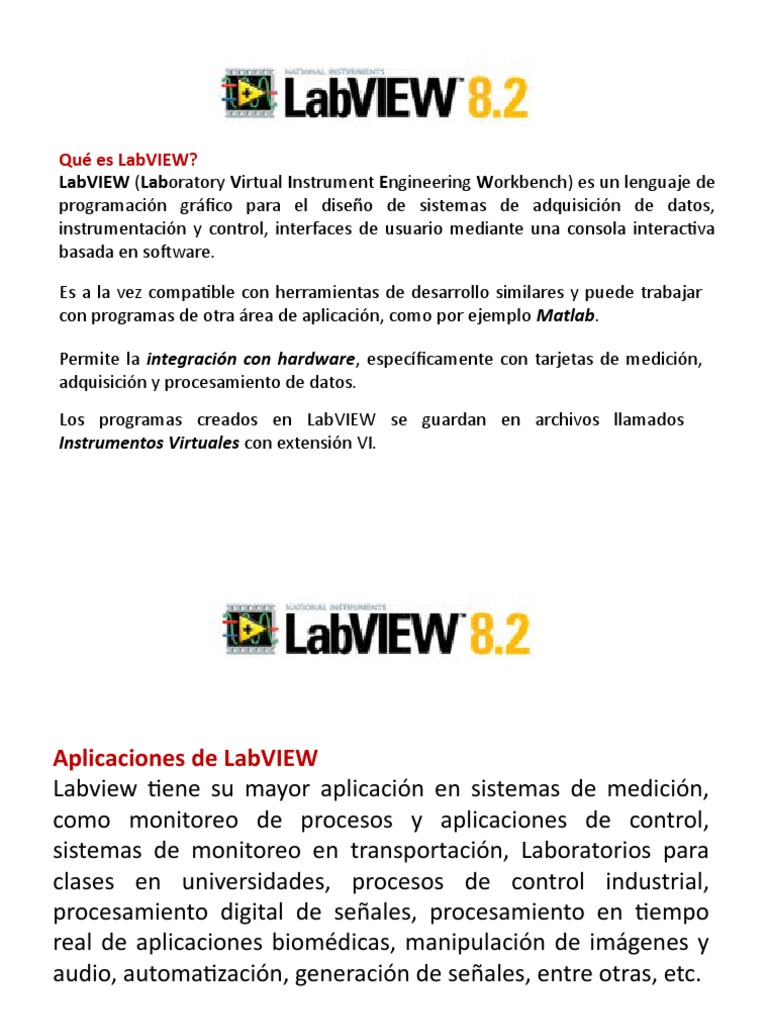

Qué es LabVIEW?

LabVIEW (Laboratory Virtual Instrument Engineering Workbench) es un lenguaje de

programación gráfico para el diseño de sistemas de adquisición de datos,
instrumentación y control, interfaces de usuario mediante una consola interactiva
basada en software.

Es a la vez compatible con herramientas de desarrollo similares y puede trabajar

con programas de otra área de aplicación, como por ejemplo Matlab.

Permite la integración con hardware, específicamente con tarjetas de medición,

adquisición y procesamiento de datos.
Los programas creados en LabVIEW se guardan en archivos llamados
Instrumentos Virtuales con extensión VI.
Aplicaciones de LabVIEW
Labview tiene su mayor aplicación en sistemas de medición,
como monitoreo de procesos y aplicaciones de control,
sistemas de monitoreo en transportación, Laboratorios para
clases en universidades, procesos de control industrial,
procesamiento digital de señales, procesamiento en tiempo
real de aplicaciones biomédicas, manipulación de imágenes y
audio, automatización, generación de señales, entre otras, etc.
Entorno LabVIEW
La programación G (gráfica) de Labview consta de un Panel Frontal y un Diagrama de
Bloques.
En el Panel Frontal es donde se diseña la interface de usuario y se ubican los controles
e indicadores.
Entorno LabVIEW
La programación G (gráfica) de Labview consta de un Panel Frontal y un Diagrama de
Bloques.
En el Diagrama de Bloques se encuentran las funciones y código.
Cada control que se utiliza en la interfaz tiene una representación en el panel de
código, igualmente los indicadores necesarios para entregar la información procesada
al usuario tienen un icono que los identifica en el panel de código o de programación.
 Ventanas de Trabajo

Herramientas
(Selección del
instrumento a utilizar)

Controles
(Elementos del Panel de Control)
Funciones
(Elementos para el diagrama de bloques)
 Controles, Indicadores e Iconos

Controles: Entradas de Datos

Indicadores: Salidas de Datos
Iconos: Representación de Controles en
el diagrama de bloques (código)
 Funciones

Estructuras
(While, For, Case)

Funciones Numéricas
(Programación, Medición, matemáticas,etc)
 Tipos de Datos
En el panel de Control En el diagrama de bloques

String

Booleanos

Numéricos
 Creación de Programas
En LabVIEW la programación se realiza en el Diagrama de Bloques. Un programa
generalmente tiene:
- Controles: sirven de entrada de datos
- Funciones, Vis y estructuras: realizan las operaciones con los datos
- Indicadores: sirven de salida para los datos

Ejemplo No.1

El programa anterior lee el numero de caracteres de entrada los pone a la salida,

detecta la longitud y lo suma con el numero puesto en la entrada, dando el
resultado en el indicador de salida.
 Flujo de Ejecución
En LabVIEW el lenguaje de programación es llamad lenguaje G. La Ejecución se basa en el
flujo de datos. La función se ejecuta cuando tiene todos los datos de entrada. Esta
programación permite el paralelismo ya que no es imperativa (sucesión de operaciones)
siendo apropiada para sistemas multiprocesadores.
Ejemplo No.2
