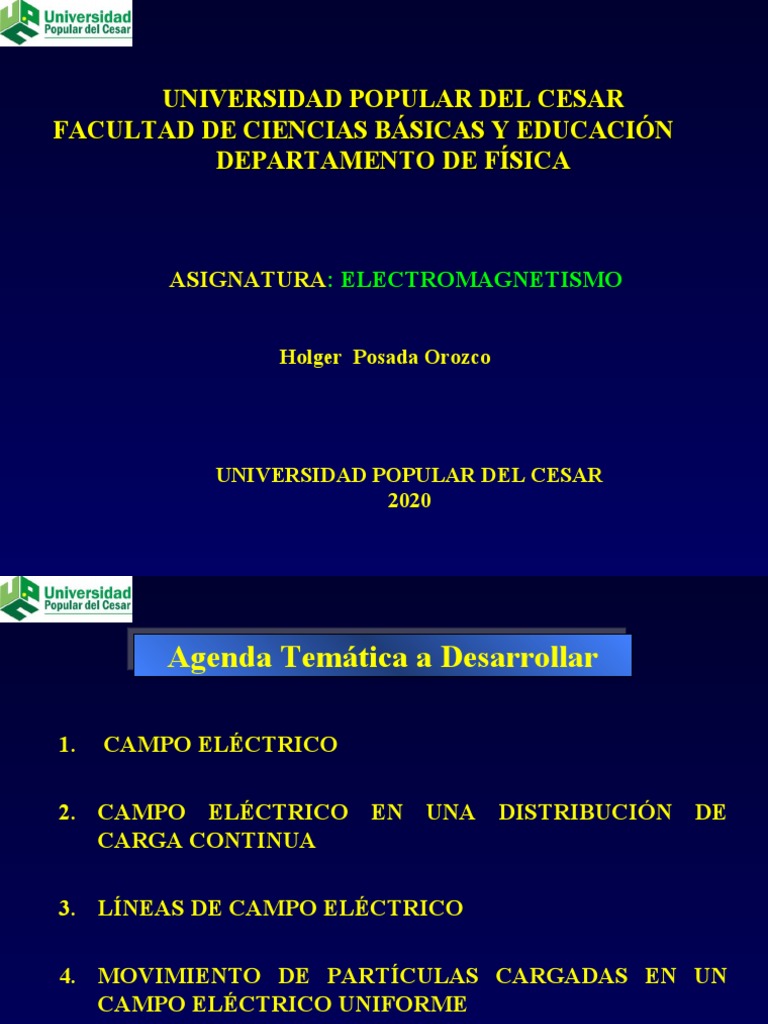

UNIVERSIDAD POPULAR DEL CESAR
FACULTAD DE CIENCIAS BÁSICAS Y EDUCACIÓN
DEPARTAMENTO DE FÍSICA
ASIGNATURA: ELECTROMAGNETISMO
Holger Posada Orozco
UNIVERSIDAD POPULAR DEL CESAR
2020
Agenda
Agenda Temática
Temática aa Desarrollar
Desarrollar
1. CAMPO ELÉCTRICO
2. CAMPO ELÉCTRICO EN UNA DISTRIBUCIÓN DE
CARGA CONTINUA
3. LÍNEAS DE CAMPO ELÉCTRICO
4. MOVIMIENTO DE PARTÍCULAS CARGADAS EN UN
CAMPO ELÉCTRICO UNIFORME
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Se dice que existe un campo eléctrico
en la región del espacio que rodea a un
Campo
Campo eléctrico
eléctrico objeto cargado, cuando otro objeto
cargado en dicha región experimenta
una fuerza eléctrica
dónde rˆ es un vector unitario Esta ecuación proporciona la
con dirección de q hacia q0 fuerza ejercida sobre una
partícula con carga q colocada
en un campo eléctrico
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Campo eléctrico en un punto P
debido a una carga puntual
Campo eléctrico debido
a un número finito
de cargas puntuales
Una carga puntual q produce un campo eléctrico en todos los puntos del
espacio. La intensidad del campo disminuye conforme la distancia
aumenta.
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Las cargas q1 y q2 se ubican en el eje x, a
distancias a y b, respectivamente del origen,
como se muestra en la figura
A) Encuentre las componentes del campo
eléctrico neto en el punto P, que está sobre el
eje y.
B) Evalúe el campo eléctrico en el punto P en el
caso especial de que |q1| = |q2| y a= b.
C) Encuentre el campo eléctrico debido al dipolo
eléctrico cuando el punto P está a una distancia y
>> a desde el origen.
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Donde
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
En forma análoga
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
B) Evalúe el campo eléctrico en el punto P en
el caso especial de que |q1|= |q2| y a =b.
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
luego pero
C) Encuentre el campo eléctrico debido al dipolo eléctrico cuando
el punto P está a una distancia y >> a desde el origen.
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Una carga q1 = 7.0 μC se localiza en el
origen y una segunda carga q2 = - 5.0 μC
se ubica en el eje x a 0.30 m del origen,
como lo muestra las figura. Encuentre el
campo eléctrico en el punto P, el cual
tiene coordenadas (0, 0.40) m.
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Encontremos las componentes en x e y
de E2.
Por lo tanto
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO EN
EN UNA
UNA DISTRIBUCIÓN
DISTRIBUCIÓN
DE
DE CARGA
CARGA CONTINUA
CONTINUA
Con mucha frecuencia, en un grupo de cargas, la distancia existente entre
ellas es mucho más reducida que la distancia entre el grupo y el punto
donde se desea calcular el campo eléctrico. En esta situación, el sistema de
cargas se modela como si fuera continuo.
Para establecer el proceso de evaluación del campo
eléctrico producido por una distribución de carga
continua, utilice el siguiente procedimiento:
1. Divida la distribución de cargas en pequeños
elementos, cada uno con una pequeña carga Δq,
como se observa en la figura
2. Calcule el campo eléctrico debido a uno de estos
elementos en el punto P
3. Evalúe el campo eléctrico total en P debido a la
distribución de carga al sumar las contribuciones de
todos los elementos de carga (es decir, aplicando el
principio de sobreposición).
CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO EN
EN UNA
UNA DISTRIBUCIÓN
DISTRIBUCIÓN
DE
DE CARGA
CARGA CONTINUA
CONTINUA
El campo eléctrico en P debido a un elemento de carga con una carga Δq es
donde r es la distancia desde el elemento de carga hasta el punto P y rˆ es el vector
unitario dirigido desde el elemento de carga hasta P.
El campo eléctrico total en P debido a todos los elementos en la distribución de
carga es aproximadamente
Ya que la distribución de carga ha sido modelada como continua, el campo total en
P en el límite qi → 0 es
Cuando realice estos cálculos es conveniente que use el concepto de densidad de
carga junto con las siguientes observaciones:
Si una carga Q tiene una distribución uniforme en un volumen V, la densidad de
carga volumétrica ρ se define como
donde ρ está en coulombs por metro cúbico (C/m3).
Si una carga Q tiene una distribución uniforme sobre una superficie de área A, la
densidad de carga superficial σ (griega minúscula sigma) se define como
donde σ está en coulombs por metro cuadrado (C/m2).
Si una carga Q tiene una distribución uniforme a lo largo de una línea de longitud, la
densidad de carga lineal λ se define como
donde λ está en coulombs por metro (C/m)
Si la carga no tiene distribución uniforme en un volumen, superficie o línea, las
cantidades de cargas dq en un elemento pequeño de volumen, superficie o longitud
son
Una barra de longitud L tiene una carga positiva uniforme por longitud λ y
una carga total Q. Calcule el campo eléctrico en un punto P a lo largo del eje
de la barra, a una distancia (a) de un extremo como lo muestra la figura
Tenemos que
pero
pero
Un anillo de radio a porta una carga total positiva distribuida
uniformemente. Calcule el campo eléctrico debido al anillo en un punto P
que se encuentra a una distancia x de su centro, a lo largo del eje central
perpendicular al plano del anillo como se muestra en la figura
Tenemos que Y que
Por lo tanto
Que sucedería con el campo si
x=0?
Que sucedería con el campo si
pero
x>>a?
Un disco de radio R tiene una densidad de carga superficial
uniforme σ. Calcule el campo eléctrico en un punto P que se
encuentra a lo largo del eje perpendicular central del disco y a
una distancia x del centro del disco como lo muestra la figura
Usamos el resultado para Ex del
ejemplo anterior y sustituimos a
por r y Q por dq para encontrar el
campo debido al anillo:
hacemos
Que sucedería con el campo si
R>>x?
LÍNEAS
LÍNEAS DE
DE CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Una forma de visualizar los patrones de los campos eléctricos es mediante el uso de
líneas conocidas como líneas de campo eléctrico, establecidas por primera vez por
Faraday
Líneas de campo eléctrico para una carga puntual
Estas líneas relacionan el campo eléctrico
con una región del espacio de la manera
siguiente
El número de líneas por unidad de área que pasan a través de una superficie
perpendicular a dichas líneas es proporcional a la magnitud del campo eléctrico en
dicha región
La densidad de las líneas de campo a través de la superficie A
es mayor que la densidad de las líneas a través de la
superficie B.
Debido a eso, la magnitud del campo eléctrico es más grande
en la superficie A que en la superficie B.
LÍNEAS
LÍNEAS DE
DE CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Líneas de campo eléctrico uniforme
LÍNEAS
LÍNEAS DE
DE CAMPO
CAMPO ELÉCTRICO
ELÉCTRICO
Reglas para dibujar las líneas de un campo eléctrico
Las líneas deben empezar en una carga positiva y terminar en una carga negativa.
En caso de que haya un exceso en cualquier carga, algunas líneas empezarán o
terminarán en el infinito.
El número de líneas dibujadas que salen de una carga positiva o se acercan a una
carga negativa será proporcional a la magnitud de dicha carga.
Dos líneas de campo no se pueden cruzar.
[Link]
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
Si la partícula tiene carga positiva, su aceleración se
produce en dirección del campo eléctrico. Si tiene carga
negativa, su aceleración será en dirección opuesta al
campo eléctrico.
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
a) Encuentre la rapidez de la partícula en el punto B modelada
como una partícula bajo aceleración constante
b) Encuentre la rapidez de la partícula en el punto B modelada
como un sistema no aislado
Solución
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
Como
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
Recordemos que
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
=0
=0
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
=0
Para encontrar el valor de Q,
sustituimos el valor de T en la
ecuación 1
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
MOVIMIENTO DE PARTÍCULAS CARGADAS
EN UN CAMPO ELÉCTRICO UNIFORME
