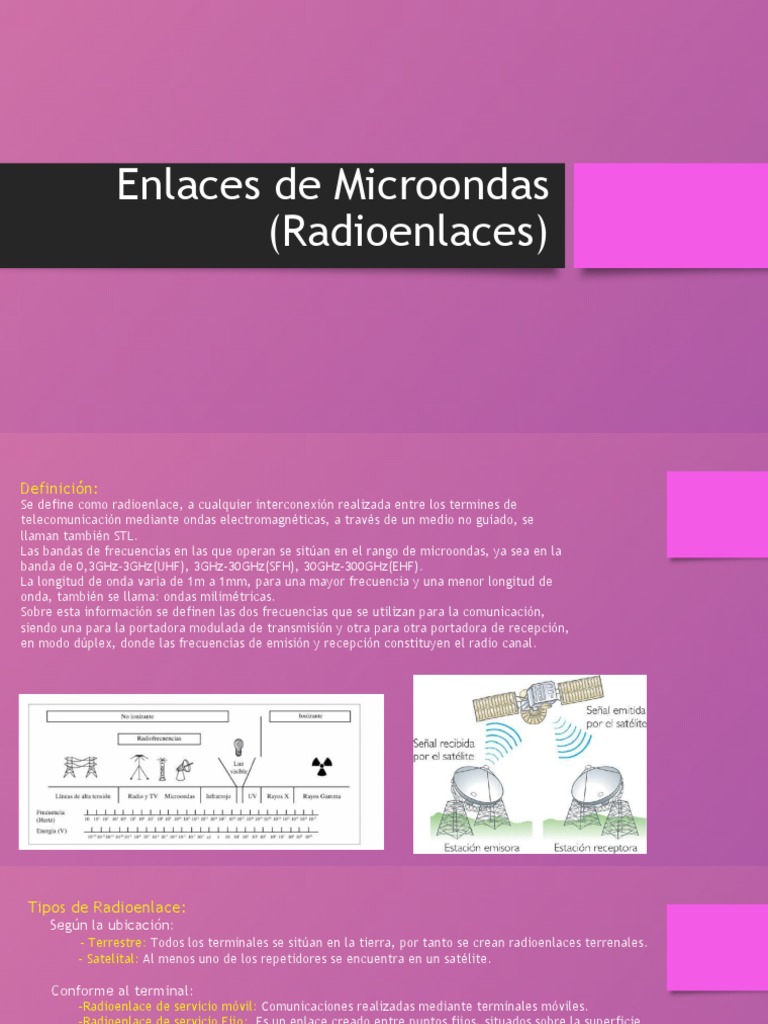

Enlaces de Microondas

(Radioenlaces)
Definición:
Se define como radioenlace, a cualquier interconexión realizada entre los termines de
telecomunicación mediante ondas electromagnéticas, a través de un medio no guiado, se
llaman también STL.
Las bandas de frecuencias en las que operan se sitúan en el rango de microondas, ya sea en la
banda de 0,3GHz-3GHz(UHF), 3GHz-30GHz(SFH), 30GHz-300GHz(EHF).
La longitud de onda varia de 1m a 1mm, para una mayor frecuencia y una menor longitud de
onda, también se llama: ondas milimétricas.
Sobre esta información se definen las dos frecuencias que se utilizan para la comunicación,
siendo una para la portadora modulada de transmisión y otra para otra portadora de recepción,
en modo dúplex, donde las frecuencias de emisión y recepción constituyen el radio canal.
Tipos de Radioenlace:
Según la ubicación:
- Terrestre: Todos los terminales se sitúan en la tierra, por tanto se crean radioenlaces terrenales.
- Satelital: Al menos uno de los repetidores se encuentra en un satélite.

Conforme al terminal:
-Radioenlace de servicio móvil: Comunicaciones realizadas mediante terminales móviles.
-Radioenlace de servicio Fijo: Es un enlace creado entre puntos fijos, situados sobre la superficie
terrestre, se realiza entre los 800MHz y los 42GHz, facilita una
capacidad de información con características de calidad
y disponibilidad determinadas.

Dependiendo de la señal emitida:

-Analógica: Emiten señales analógicas, las primeras en emitirse, se usa una modulación en frecuencia
-Digital: Son más actuales qye las analógicas y se crean mediante la modulación por PCM o QAM.
Este tipo se señales permiten la regeneración de datos y constan una mayor tolerancia
frente a ruidos e interferencias.
Radioenlace Terrestre:

Un radioenlace terrestre o microondas terrestre provee

conectividad entre dos sitios (estaciones terrenas) en línea de
mira (Line-of-Sight, LOS) usando equipo de radio con
frecuencias de portadora por encima de 1 GHz. La forma de
onda emitida puede ser analógica (convencionalmente en
frecuencia modulada) o digital.

Las microondas son ondas electromagnéticas cuyas frecuencias

se encuentran dentro del espectro de las super altas
frecuencias, SHF.

También se suele ofrecer por los instaladores de WiMAX para

ofrecer servicio desde los lugares donde hay cobertura a
aquellos cercanos en los que no la hay.
Microondas analógicas y digitales:

La gran mayoría de los sistemas actuales de radio de

microondas es de modulación de frecuencia, que es de
naturaleza analógica. Sin embargo, en fechas recientes
se han elaborado nuevos sistemas que usan modulación
por conmutación de fase, o por amplitud en
cuadratura, que son formas básicamente de
modulación digital. También se habla de sistemas
satelitales que usan PCM o PSK, estos dos sistemas son
similares a los sistemas terrestres de radio de
microondas, sin duda los dos sistemas comparten
muchas frecuencias. La diferencia principal entre los
sistemas satelitales y terrestres de radio, es que los
sistemas satelitales propagan señales fuera de la
atmósfera terrestre, por lo que son capaces de llevar
señales mucho más lejanas, usando menos transmisores
y receptores
Radio trasmisor de microondas FM:

Radio receptor de microondas FM:

Modulación en Microondas:

Los generadores de microondas son generadores críticos en cuanto a la tensión y la corriente de

funcionamiento.

Uno de los medios es no actuar sobre el generador o amplificador pero si utilizar un dispositivo diodo
pin en la guía de salida, modulada directamente la amplitud de la onda. Otro medio es utilizar un
desfasador de ferrita y modular la onda en fase. En este caso es fácil obtener modulación en
frecuencia a través del siguiente proceso:

En una primera etapa, se modula en FM una portadora de baja frecuencia, por ejemplo 70 MHz. En
una segunda etapa, esta portadora modulada es mezclada con la portadora principal en frecuencia de
GHz, por ejemplo 10 GHz.

Un filtro de frecuencias deja pasar la frecuencia suma, 10070 MHz con sus bandas laterales de 3 MHz y
por lo tanto la banda pasante será de 10067 a 10073 MHz que es la señal final de microondas.

En el receptor se hace la mezcla de esta señal con el oscilador local de 10 GHz seguido de un filtro
que aprovecha la frecuencia de diferencia 70 MHz la cual es amplificada y después detectada por las
técnicas usuales en FM
Rango de frecuencias:
Las principales frecuencias utilizadas en microondas se
encuentran alrededor de los 12 GHz, 18 y 23 GHz, las cuales son
capaces de conectar dos localidades entre 1 y 25 kilómetros de
distancia una de la otra. El equipo de microondas que opera
entre 2 y 6 GHz puede transmitir a distancias entre 30 y 50
kilómetros

Elementos de un radio enlace P to P.- Los elementos principales en

radioenlace punto a punto son:
-Transmisor
-Receptor
-Línea de trasmisión
-Antena
-Repetidor
Trasmisor.-
El trasmisor produce una señal de microondas de una frecuencia y potencia
determinadas, moduladas de una determinada manera, la inyecta en la línea de trasmisión,
normalmente un cable coaxial y llega a la antena, que emite la señal hacia el espacio libre.

Receptor.-
Consta de una antena que apunta a la antena del emisor, recoge la energía de la
señal y la pasa a la línea de trasmisión que conecta al receptor, que la demodula y procesa
para interpretar la información.

En cuanto a la distancia de funcionamiento, esta determinada

por la frecuencia, el tamaño de la antena y la capacidad del
enlace. En los radioenlaces de gran rendimiento, es necesario
que exista una línea de visión clara, entre las 2 antenas ara que
la comunicación pueda establecerse.
- BNEP: El protocolo de encapsulación de red de Bluetooth, se usa para trasferir
datos para otra pila de protocolos a través de un canal L2CAP, el propósito es la
transmisión de paquetes IP en perfil de red de área personal.
- AVCTP: El protocolo de control de trasporte de audio y video es usado por el perfil
de control remoto para trasferir ordenes de control de audio y video a través de un
canal L2CAP.
- TCS: El protocolo de control de telefonía binario, es el protocolo que se orienta a
bits que define la señalización de control de llamadas para el establecimiento de
llamadas de voz y datos entre dispositivos Bluetooth.
Clases. -
En función a la clase, la tecnología bluetooth se divide:
Versiones. -
En función a las versiones, la tecnología bluetooth se
divide en:
Bluetooth v1.0 y v1.b. -
Las versiones 1.0 y 1.b han tenido muchos problemas, y
los fabricantes tenían dificultades para hacer sus
productos interoperables. Las versiones 1.0 y 1.0k
incluyen de forma obligatoria en el hardware la dirección
del dispositivo Bluetooth (BD_ADDR) en la transmisión (el
anonimato se hace imposible a nivel de protocolo), lo
que fue un gran revés para algunos servicios previstos
para su uso en entornos Bluetooth.

Bluetooth V1.1.-
Esta versión se creo en 2002 y tiene las siguientes
mejoras:
- Es ratificado como estándar IEEE 802.15.1-2002
- Se corrigieron muchos errores que llevaban las
especificaciones 1.0b.
- Se añadió un soporte para canales no cifrados.
- Presenta un indicador de señal recibida (RSSI).
Bluetooth V1.2.-
Esta versión se creo en 2003, se añadió una compatibilidad
con USB 1.1 y las mejoras son las siguientes:
- Una conexión más rápida y la función de detección de
otros dispositivos bluetooth, llamada Discovery.
- Salto de frecuencia adaptable de espectro amplio, lo
cual mejora la resistencia a las interferencias de radio
frecuencia.
- Mayor velocidad de trasmisión de hasta 721 kbit/s.
- Conexiones Síncronas extendidas, esto mejora la
calidad de la voz de los enlaces de audio al permitir la
retransmisión de paquetes corruptos y opcionalmente
puede aumentar la latencia de audio para proporcionar un
mejor soporte para la trasferencia de datos simultánea.
- Incorporación de HCI, host cotroller interface, con
apoyo a tres hilos UART.
- Ratificado como estándar IEEE 802.15.1-2005
Bluetooth v2.0 + EDR:
Esta versión de la especificación Core Bluetooth fue lanzada en 2004
y es compatible con la versión anterior 1.2. La principal diferencia
está en la introducción de una tasa de datos mejorada (EDR), para
acelerar la transferencia de datos. La tasa nominal de EDR es de 3
Mbit/s, aunque la tasa de transferencia de datos práctica sea de 2,1
Mbit/s.7 EDR utiliza una combinación de modulación por
desplazamiento de frecuencia gausiana o GFSK (en inglés Gaussian
Frequency Shift Keying) y modulación por desplazamiento de fase o
PSK (en inglés Phase Shift Keying) con dos variantes, π/4-DQPSK y
8DPSK, el EDR puede proporcionar un menor consumo de energía a
través de un ciclo de trabajo reducido.

La especificación se publica como "Bluetooth v2.0 + EDR", lo que

implica que EDR es una característica opcional. Aparte de EDR, hay
otras pequeñas mejoras en la especificación 2.0, y los productos
pueden anunciar el cumplimiento de Bluetooth v2.0 sin incluir la
mayor tasa de datos. Al menos un dispositivo comercial se anuncia
"sin EDR Bluetooth v2.0" en su ficha técnica.
Bluetooth v3.0+Hsxxx. –
La versión 3.0 + HS de la especificación Core Bluetooth9 fue
aprobada por el Bluetooth SIG el 21 de abril de 2009. El
bluetooth 3.0+HS soporta velocidades teóricas de transferencia
de datos de hasta 24 Mbit/s entre sí, aunque no a través del
enlace Bluetooth propiamente dicho. La conexión Bluetooth
nativa se utiliza para la negociación y el establecimiento
mientras que el tráfico de datos de alta velocidad se realiza
mediante un enlace 802.11.
Su principal novedad es AMP (Alternate MAC/PHY), la adición de
802.11 como transporte de alta velocidad. Inicialmente, estaban
previstas dos tecnologías para incorporar en AMP: 802.11 y UWB,
pero finalmente UWB no se encuentra en la especificación.
En la especificación, la incorporación de la transmisión a alta
velocidad no es obligatoria y por lo tanto, los dispositivos
marcados con "+ HS" incorporan el enlace 802.11 de alta
velocidad de transferencia de datos. Un dispositivo Bluetooth
3.0, sin el sufijo "+ HS" no soporta alta velocidad, sino que solo
admite una característica introducida en Bluetooth 3.0 + HS (o
en CSA1).
Alternativa MAC / PHY
Permite el uso de alternativas MAC y PHY para el transporte de datos de perfil
Bluetooth. La radio Bluetooth está siendo utilizada para la detección de
dispositivos, la conexión inicial y configuración del perfil, sin embargo, cuando
deben enviarse grandes cantidades de datos, se utiliza PHY MAC 802.11 (por lo
general asociados con Wi-Fi) para transportar los datos. Esto significa que el modo
de baja energía de la conexión Bluetooth se utiliza cuando el sistema está inactivo,
y la radio 802.11 cuando se necesitan enviar grandes cantidades de datos.
Bluetooth v4.0.-
Esta versión fue presentada en el año 2010, donde el SIG de bluetooth ha completado la
especificación del Nucleo de Bluetooth en su versión 4.0, que incluye al bluetooth clásico, el
bluetooth de alta velocidad y los protocolos bluetooth de bajo consumo.
El bluetooth de alta velocidad se basa en Wi-Fi, y el Bluetooth clásico consta de protocolos
Bluetooth preexistentes.
El bluetooth de baja energía (Bluetooth Low Energy o BLE) es un subconjunto de Bluetooth v4.0
con una pila de protocolo completamente nueva para desarrollar rápidamente enlaces
sencillos. Como alternativa a los protocolos estándar de Bluetooth que se introdujeron en
Bluetooth v1.0 a v4.0 está dirigido a aplicaciones de muy baja potencia alimentados con una
pila de botón. Diseños de chips permiten dos tipos de implementación, de modo dual, de modo
único y versiones anteriores mejoradas.

Bluetooth v5.0.-
A mediados de 2016, Bluetooth Special Interest Group (SIG) anuncia la llegada
de Bluetooth 5 para finales del año 2016 o principios de 2017 en su página
oficial www.bluetooth.com. Afirman que tendrá el doble de velocidad, mejor
fiabilidad y rango de cobertura; además de que contará con 800% mayor
capacidad que su versión anterior.
Bluetooth v5.1.-
En enero de 2019 se presentó la versión 5.1. Entre las principales novedades que
presenta está el que se podrán saber la ubicación de otros dispositivos a los que
estén conectados. Esta detección no será 100% precisa como el caso del GPS, pero
sí podrá determinar una ubicación con un margen de unos cuantos centímetros

Bluetooth v5.2.-
El 6 de enero de 2020 el Bluetooth Special Interest Group presentó la versión 5.2 del
protocolo Bluetooth con mejoras importantes en el modo de radiofrecuencia Bluetooth
LE (Low Energy). Entre otras novedades, se presenta el nuevo perfil EATT (Enhanced
Attribute Protocol) que mejora el rendimiento cuando hay varios dispositivos BLE
conectados de forma simultánea; se aumenta la seguridad al hacer las conexiones
cifradas por defecto bajo el perfil EATT; se disminuye el consumo y se aumenta la
estabilidad de la señal al permitir optimizar dinámicamente la potencia de la
transmisión (LE Power Control); y se permite enviar audio sincronizado a múltiples
dispositivos de manera sincronizada (LE Isochronous Channels).
Perfiles Bluetooth. -
Para poder utilizar la tecnología bluetooth, un dispositivo debe implementar alguno de los perfiles
bluetooth, los cuales definen el uso del canal Bluetooth y como canalizar al dispositivo que se
quiere vincular.
Por su amplio rango de perfiles, solo se abarcarán los principales, el resto de perfiles se puede
consultar de:
https://es.wikipedia.org/wiki/Perfil_Bluetooth#:~:text=Los%20perfiles%20son%20descripciones
%20de,perfiles%20que%20soporta%20cada%20dispositivo.

Advanced Audio Distribution Profile (A2DP). -

Como su nombre lo indica este perfil define como se trasmite el audio multimedia de un
dispositivo a otro.
File Transfer Protocol (FTP). –
Este perfil se encarga de gestionar y configurar el dispositivo para la trasmisión de
archivos entre un dispositivo y otro.
Divide ID Profile (DIP). -
Este perfil identifica un dispositivo fuera de los limites de su tipo de dispositivo
previamente definido con los que es compatible, en síntesis, este perfil permite a nuestro
dispositivo sea identificado por otros.
Hands-Free Profile (HFP). -
Es uno de los mas usados, un claro ejemplo seria si se tiene un altavoz bluetooth, el cual se
conecta al teléfono y además de activar el perfil A2DP, activará el perfil HFP, para recibir
llamadas.
LAN Access Profile (LAP). –
Este perfil se usa para compartir internet entre dispositivos, este perfil accede a una wan o
lan, que tiene conexión física a la red.
