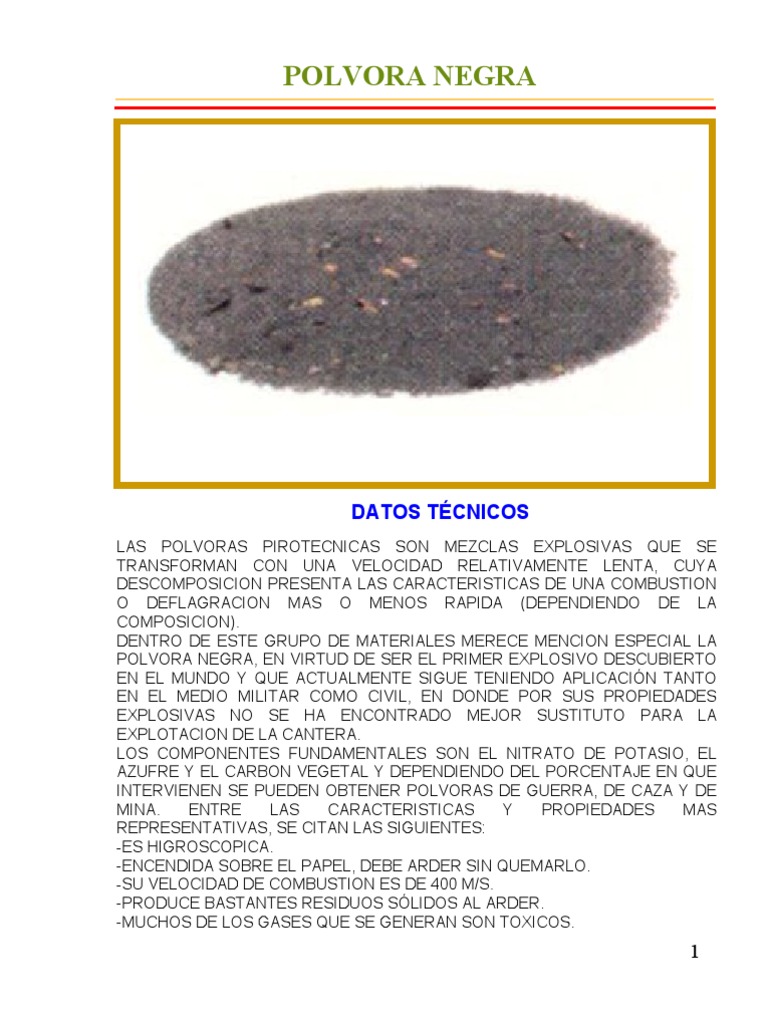

POLVORA NEGRA

DATOS TÉCNICOS
LAS POLVORAS PIROTECNICAS SON MEZCLAS EXPLOSIVAS QUE SE
TRANSFORMAN CON UNA VELOCIDAD RELATIVAMENTE LENTA, CUYA
DESCOMPOSICION PRESENTA LAS CARACTERISTICAS DE UNA COMBUSTION
O DEFLAGRACION MAS O MENOS RAPIDA (DEPENDIENDO DE LA
COMPOSICION).
DENTRO DE ESTE GRUPO DE MATERIALES MERECE MENCION ESPECIAL LA
POLVORA NEGRA, EN VIRTUD DE SER EL PRIMER EXPLOSIVO DESCUBIERTO
EN EL MUNDO Y QUE ACTUALMENTE SIGUE TENIENDO APLICACIÓN TANTO
EN EL MEDIO MILITAR COMO CIVIL, EN DONDE POR SUS PROPIEDADES
EXPLOSIVAS NO SE HA ENCONTRADO MEJOR SUSTITUTO PARA LA
EXPLOTACION DE LA CANTERA.
LOS COMPONENTES FUNDAMENTALES SON EL NITRATO DE POTASIO, EL
AZUFRE Y EL CARBON VEGETAL Y DEPENDIENDO DEL PORCENTAJE EN QUE
INTERVIENEN SE PUEDEN OBTENER POLVORAS DE GUERRA, DE CAZA Y DE
MINA. ENTRE LAS CARACTERISTICAS Y PROPIEDADES MAS
REPRESENTATIVAS, SE CITAN LAS SIGUIENTES:
-ES HIGROSCOPICA.
-ENCENDIDA SOBRE EL PAPEL, DEBE ARDER SIN QUEMARLO.
-SU VELOCIDAD DE COMBUSTION ES DE 400 M/S.
-PRODUCE BASTANTES RESIDUOS SÓLIDOS AL ARDER.
-MUCHOS DE LOS GASES QUE SE GENERAN SON TOXICOS.

1
 POLVORAS SIN HUMO

DATOS TÉCNICOS
ESTOS PROPELENTES SE DESARROLLARON CON EL OBJETO DE ELIMINAR
LOS EFECTOS NEGATIVOS QUE REPRESENTABA LA EMISION DE HUMOS,
RESULTANTES DEL EMPLEO DE LA POLVORA NEGRA EN LAS ARMAS DE
FUEGO, INCREMENTANDO A SU VEZ LA GENERACION DE GASES
NECESARIOS PARA LOGRAR MAYORES IMPULSOS DEL PROYECTIL.
ESTAS POLVORAS EMPLEAN NITROCELULOSA COMO BASE PRINCIPAL, CON
LA CUAL SE PUEDEN OBTENER DIFERENTES TIPOS:
A. DE SIMPLE BASE.- LA NITROCELULOSA SE GELATINIZA Y SE LE ADICIONAN
ADITIVOS PARA MEJORAR SU ESTABILIDAD, PROPIEDADES MECANICAS, SU
TEMPERATURA DE COMBUSTION, ETC. ENTRE ESTOS COMPONENTES SE
CITAN A LA DIFENIL AMINA, FTALATO DE DIBUTILO, SULFATO DE POTASIO,
DINITROTOLUENO Y SOLVENTES COMO EL ALCOHOL Y ETER.
B. LAS DE DOBLE BASE.- SE LES INCORPORA NITROGLICERINA CON EL FIN
DE AUMENTAR SU CONTENIDO ENERGETICO. EN RELACION A LAS DE
SIMPLE BASE PRESENTAN UN COLOR MAS HOMOGENEO, GRANOS MAS
SUAVES AL TACTO Y SON MAS ESTABLES, AUNQUE PRESENTAN EL
INCONVENIENTE DE DISMINUIR LA VIDA UTIL DEL ARMA AL EROSIONAR EN
MAYOR GRADO EL CAÑON POR EL CALOR QUE DESPRENDEN.
C. LAS DE TRIPLE BASE.- CONTIENEN ADEMAS DE NITROGLICERINA,
NITROGUANIDINA, LA CUAL TIENE LA FUNCION DE DISMINUIR EL FOGONAZO,
POR LO QUE SE EMPLEA EN ARMAS EN VEHICULOS Y CAÑONES DE TIRO
RAPIDO.
2
 NITRURO DE PLOMO

DATOS TÉCNICO

ES UN EXPLOSIVO PRIMARIO CUYO APSECTO SON CRISTALES INCOLOROS

O EN GRANULOS AMARILLO PALIDO SI ESTAN DEXTRINADOS (SE LE LLAMA
ASI A LA ADICION DE OTROS MATERIALES PARA DISMINUIR SU
SENSIBILIDAD, NORMALMENTE AL GOLPE O FRICCION), NO OBSTANTE LO
ANTERIOR SE LE CONSIDERA UNO DE LOS EXPLOSIVOS PRIMARIOS MAS
SENSIBLES A LA FRICCION.

CARACTERISTICAS:
A. DENSIDAD ABSOLUTA: 4.8 g/cc.
B. VELOCIDAD DE DETONACION:
• CON DENSIDAD 2.6: 4,300 m/s
• CON DENSIDAD 4.0: 5,100 m/s.
C. TEMPERATURA DE EXPLOSION: 320-360º C.
D. SENSIBILIDAD AL IMPACTO: 0.75 kpm.
E. SENSIBILIDAD A LA FRICCION: A 0.01-0.1 kp. DE CARGA DE PUNZON.

APLICACIONES: EL NITRURO DE PLOMO SE EMPLEA EN LA CARGA DE

DETONADORES Y CAPSULAS INICIADORAS, TANTO DE USO MILITAR COMO
INDUSTRIAL.

3
 FULMINATO DE MERCURIO

DATOS TÉCNICO

ESTE PRODUCTO ES UNO DE LOS EXPLOSIVOS PRIMARIOS MAS

TRADICIONALES Y DE LOS UTILIZADOS EN SU MOMENTO EN MAYOR
ESCALA, ACTUALMENTE HA DISMINUIDO SU EMPLEO EN FORMA MUY
SIGNIFICATIVA EN VIRTUD QUE ES SABIDO QUE PRESENTA PROBLEMAS DE
ESTABILIDAD (DEGRADACION QUIMICA Y FISICA AL PASO DEL TIEMPO).

CARACTERISTICAS:
A. ASPECTO: CRISTALES BLANCOS.
B. DENSIDAD ABSOLUTA: 4.42 g/cc.
C. VELOCIDAD DE DETONACION:
• CON DENSIDAD 4.2: 5,400 m/s.
D. TEMPERATURA DE EXPLOSION: 165º C.
E. SENSIBILIDAD AL IMPACTO: 0.1-0.2 kpm.

APLICACIONES: SU EMPLEO PRINCIPAL ES EN LA FABRICACION DE

DETONADORES Y CAPSULAS DE PERCUSION.

4
 TRINITRORESORCINATO DE PLOMO

DATOS TÉCNICO

ES UN EXPLOSIVO PRIMARIO ESTABLE QUE SE CARACTERIZA POR SER MUY

SENSIBLE AL FUEGO, YA QUE AL CONTACTO CON EL DETONA.

CARACTERISTICAS:
A.ASPECTO: CRISTALES DE COLOR AMARILLO NARANJA O MARRON
OSCURO.
B. DENSIDAD ABSOLUTA: 3.0 g/cc.
C. VELOCIDAD DE DETONACION:
• CON DENSIDAD 2.6: 4,900 m/s.
• CON DENSIDAD 2.9: 5,200 m/s.
D. TEMPERATURA DE EXPLOSION: 275º C.
E. SENSIBILIDAD AL IMPACTO: 1,500 kpm.

APLICACIONES: SE EMPLEA COMO EXPLOSIVO INICIADOR EN LAS MEZCLAS

CON NITRURO DE PLOMO PARA LA CARGA DE DETONADORES.

TAMBIEN SE UTILIZA COMO COMPONENTE EN LA FORMULACION DE

MEZCLAS INICIADORAS DE CAPSULAS.

5
 TETRACENO

DATOS TÉCNICO

ES UN EXPLOSIVO PRIMARIO QUE HA TENIDO UNA ACEPTACION

IMPORTANTE EN LOS ULTIMOS AÑOS, YA QUE DADAS SUS PROPIEDADES SE
LE UTILIZA EN LA FORMULACION DIFERENTES MEZCLAS INICIADORAS, EN
RELACION A LOS EXPLOSIVOS PRIMARIOS, SE LE CONSIDERA DE LOS MAS
SENSIBLES A LA ESTATICA.

CARACTERISTICAS:
A. ASPECTO: CRISTALES ESPONJOSOS DE COLOR AMARILLO PALIDO.
B. DENSIDAD ABSOLUTA: 1,7 g/cc.
C. VOLUMEN TRAUZL: 155 cc./10 g.
D. TEMPERATURA DE EXPLOSION: APROX. 140º C.
E. SENSIBILIDAD AL IMPACTO: 0,2 kpm.

APLICACIONES: ES UN EXPLOSIVO INICIADOR DE DEBIL EFECTO, QUE SE

EMPLEA, JUNTO CON EL TRINITRORESORCINATO DE PLOMO, COMO
INGREDIENTE EN LAS MEZCLAS EN LA FABRICACION DE CAPSULAS
INICIADORAS DE PERCUSION PARA LAS ARMAS DE PEQUEÑO CALIBRE.

6
 PENTRITA

DATOS TÉCNICO
ES UN EXPLOSIVO SECUNDARIO DE ELEVADA VELOCIDAD DE DETONACION Y
PODER ROMPIENTE, QUE SE OBTIENE MEDIANTE REACCION DE NITRACION
DE LA PENTAERITRITA. TIENE LA PECULIARIDAD QUE SE LE PUEDE DISOLVER
EN ACETONA, PROPIEDAD QUE SE APROVECHA PARA TENDER A SU
PURIFICACION.
CARACTERISTICAS:
A. ASPECTO: CRISTALES INCOLOROS DE FORMA PRISMATICA.
B. PUNTO DE FUSION: 141.3º C.
C. DENSIDAD ABSOLUTA: 1.77 g/cc.
D. CALOR DE EXPLOSION: 1,400 cal/g.
E. VELODIDAD DE DETONACION: 8,300 m/s.
F. VOLUMEN TRAUZL: 500 cc.
G. SENSIBILIDAD AL CHOQUE: 0.30 kpm.
APLICACIONES: EN FORMA PURA SE EMPLEA EN LA FABRICACION DE
CORDON DETONANTE EN SUS DIFERENTES TIPOS, ASI COMO EN LOS
DETONADORES COMO CARGA BASE. FLEGMATIZADA CON CERA QUEDA
DESENSIBILIZADA Y SE EMPLEA EN DIFERENTES TIPOS DE MUNICIONES Y EN
CARGAS MULTIPLICADORAS. MEZCLADA CON DETERMINADOS
COMPONENTES SE PRESENTA COMO UN ELEMENTO BASICO DE LOS
EXPLOSIVOS PLASTICOS.
7
 HEXOGENO

DATOS TÉCNICO

AL IGUAL QUE EL T.N.T., ES UNO DE LOS EXPLOSIVOS MAS UTILIZADOS A

NIVEL MUNDIAL, DEBIDO A SU BUENA ESTABILIDAD Y ELEVADO PODER
ROMPIENTE.
CARACTERISTICAS:
A. ASPECTO: POLVO CRISTALINO DE COLOR BLANCO.
B. PUNTO DE FUSION: 204º C.
C. DENSIDAD ABSOLUTA: 1.816 g/cc.
D. CALOR DE EXPLOSION: 1,440 cal/g.
E. VELODIDAD DE DETONACION: 8,550 m/s.
F. VOLUMEN TRAUZL: 500 cc.
G. SENSIBILIDAD AL CHOQUE: 0.75 kpm.
APLICACIONES: EL HEXOGENO SE PRESENTA EN FORMA FLEGMATIZADA, Y
SE EMPLEA EN LA FABRICACION DE CARGAS HUECAS Y DE CARGAS
SECUNDARIAS EN LA CARGA DE DETONADORES.
EL HEXOGENO NO FLEGMATIZADO EN UNION CON EL “TNT” SE EMPLEA EN
LAS MEZCLAS FUNDIDAS (COLABLES) PARA LAS CARGAS HUECAS Y LAS
CARGAS DE EXPLOSIVOS ROMPEDORES (COMPOSICION “B”).
TAMBIEN SE UTILIZA COMO EXPLOSIVO BASE EN LA FABRICACION DE
EXPLOSIVOS PLASTICOS Y COMO ADITIVO EN LA FABRICACION DE ALGUNAS
POLVORAS SIN HUMO.

8
 TNT

DATOS TÉCNICO

ES UNO DE LOS EXPLOSIVOS MAS TRADICIONALES QUE SE OBTIENE A

PARTIR DE LA NITRACION DEL TOLUENO. SU IMPORTANCIA ES TAL QUE
ACTUALMENTE SE TOMA COMO REFERENCIA PARA EVALUAR LA POTENCIA
O PODER ROMPIENTE DE LOS ALTOS EXPLOSIVOS, CONSIDERANDOSE “1”
COMO LA UNIDAD DE REFERENCIA.

ES DE COLOR CREMA A AMARILLO CLARO, DEPENDIENDO DEL GRADO DE

PUREZA Y SE UTILIZA EN TODO TIPO DE MUNICIONES MILITARES,
INCLUYENDO BOMBAS AÉREAS, PROYECTILES DE ARTILLERÍA, MINAS,
GRANADAS, ETC.

ES CASI INSOLUBLE EN AGUA, PARCIALMENTE SOLUBLE EN ALCOHOL Y ES

SOLUBLE EN BENCENO, TOLUENO Y ACETONA.

DEBIDO A QUE ES MUY ESTABLE, SE LE PUEDE ALMACENAR BAJO AMPLIOS

RANGOS DE TEMPERATURA Y USARSE EN OTRAS MEZCLAS EXPLOSIVAS
LO QUE LO HA HECHO EL EXPLOSIVO MILITAR MAS CONFIABLE Y DE USO
COMÚN, SIENDO EL MAS AMPLIAMENTE UTLIZADO EN OPERACIONES
MILITARES.

9
 TNT

DATOS TÉCNICOS

PUNTO DE FUSION: 80.2 A 80.6 °C.

SENSIBILIDAD AL IMPACTO: 1.5 KPM
SENSIBILIDAD POR FRICCIÓN: ARRIBA DE LOS 36 KP.

EL TNT ES UNO DE LOS EXPLOSIVOS MAS IMPORTANTES PARA CARGAS

ROMPIENTES DEBIDO A SU ESTABILIDAD Y SEGURIDAD EN SU MANEJO, NO
ATACA A LOS METALES, PUEDE SER CARGADO POR FUNDICIÓN O POR
COMPRESION, SE LE PUEDE UTILIZAR PURO O MEZCLADO CON OTROS
MATERIALES, PROPIEDAD QUE LE PERMITE OBTENER DIFERENTES
MEZCLAS: CON NITRATO DE AMONIO SE OBTIENE EL AMATOL, CON EL
ALUMINIO EN POLVO EL TRITONAL Y CON EL RDX LA COMPOSICION B,
ENTRE OTRAS.

EL SIMÉTRICO DEL TRINITROTOLUENO O 2,4,6-TRINITROTOLUENO SE

CONOCE COMÚNMENTE COMO TNT, EL MAS FAMOSO DE SUS
COMPUESTOS, FORMA CRISTALES DE COLOR AMARILLO PÁLIDO CON UNA
DENSIDAD RELATIVA DE 1,65 g/cc Y CON UN PUNTO DE FUSIÓN DE 82°C. AL
TENER UN PUNTO DE FUSIÓN BAJO, SE PUEDE FUNDIR Y VERTER DENTRO
DE UN CASQUILLO DE ARTILLERÍA Y EN OTROS ARTEFACTOS EXPLOSIVOS.
ARDE AL AIRE LIBRE A 295 °C, PERO PUEDE EXPLOTAR SI SE COMPRIME.
ES UNA SUSTANCIA BASTANTE ESTABLE SIEMPRE QUE NO ESTE
ACOMPAÑADO DE UN DETONADOR Y NO ATACA A LOS METALES, NO
ABSORBE HUMEDAD, Y ES PRÁCTICAMENTE INSOLUBLE EN EL AGUA.

EL TNT SE DISUELVE EN BENCENO Y EN ACETONA Y, COMO TODOS LOS

COMPUESTOS DE NITRÓGENO REACCIONA RÁPIDAMENTE CON
SUBSTANCIAS QUE NO CEDEN ELECTRONES, O SEA AGENTES QUÍMICOS
REDUCTORES.

LOS DETONADORES DE ALTA VELOCIDAD COMO EL FULMINATO DE

MERCURIO, PROVOCAN SU DESCOMPOSICIÓN VIOLENTA Y EXPLOSIVA, EL
TNT PUEDE ABSORBERSE A TRAVÉS DE LA PIEL, CAUSANDO DOLOR DE
CABEZA, ANEMIA E IRRITACIÓN CUTÁNEA.

10
 TNT

DATOS TÉCNICOS

COLOR: CREMA O AMARILLO PÁLIDO.

OLOR:
PRESENTACIÓN:
TIPO DE EXPLOSIVO:
VIDA ÚTIL:
TOXICIDAD:
TEMPERATURA DE DETONACIÓN:
TEMPERATURA DE DEFLAGRACIÓN:
SENSIBILIDAD:
CALOR,
VELOCIDAD DE DETONACIÓN:
FORMA DE INICIACIÓN:
RESISTENCIA AL AGUA:
EMPLEO:
DESTRUCCION QUIMICA:
MÉTODO DE DESTRUCCIÓN:
FORMULA QUÍMICA:
LIGEROS OLORES A COMPUESTO
AROMATICOS.
EN ESCAMAS, COMPRIMIDO,
FUNDIDO O EN FORMA GRANULAR.
SECUNDARIO.
MINIMO 30 AÑOS EN CONDICIONES
NORMALES DE ALMACENAMIENTO.
SUS VAPORES DAÑAN LA MUCOSA
DEL SISTEMA.
2800°C APROXIMADAMENTE.
300° C APROXIMADAMENTE.
ES POCO SENSIBLE A AGENTES
EXTERNOS; COMO SON EL
FRICCIÓN, GOLPE Y ESTÁTICA.
6,200- 7,200 m/s (DEPENDERÁ DE LA
DENSIDAD DE CARGA).
NORMALMENTE CON DETONADOR
DEL No. 8 O CON UNA CARGA
AUXILIAR.
NO ES HIGROSCÓPICO.
PRINCIPALMENTE EN CARGAS DE
DEMOLICIÓN Y RUPTURA.
SE DESCOMPONE DISOLVIENDOLO
EN ÁC. SULFÚRICO O NÍTRICO
CONCENTRADOS.
DETONACION, FUEGO (EN CAPAS
LIGERAS) Y QUIMICAMENTE.
C7H5N3O6

11
 PETARDO IMBEL DE 50 Y 250 gr.

DATOS TÉCNICOS
ESTOS PETARDOS O BLOCKS CONTIENEN TRINITROTOLUENO PRENSADO O
DE ALTA DENSIDAD CON LO QUE SE OBTIENEN VELOCIDADES DE
DETONACION DEL ORDEN DE LOS 7,000 M/S, POR LO QUE SE PUEDEN
OBTENER EFECTOS ROMPIENTES DE CONSIDERACION. ESTAS CARGAS SE
UTILIZAN PRINCIPALMENTE ADOSADAS Y SE PUEDEN COLOCAN
SUPERFICIALMENTE O EN EL INTERIOR DEL OBJETO POR DESTRUIR.

EL PETARDO CONTIENE EN EL INTERIOR Y CENTRO DEL MISMO UN ORIFICIO

EN DONDE SE COLOCA EL DETONADOR, EL CUAL SE RECOMIENDA SEA DEL
No. 8 CON EL OBJETO DE LOGRAR DETONACIONES EFICIENTES.

ESTAS CARGAS SE COLOCAN LO MAS CERCA POSIBLE DE LA SUPERFICIE A

DESTRUIR DE PREFERENCIA EN UNA RANURA PARA SUJETARLA Y
APROVECHAR AL MÁXIMO LA DETONACIÓN DEL TNT.

PRESENTACIÓN:
COMO SE CITO ANTERIORMENTE, ESTÁ CONSTITUIDO DE UN BLOCK DE TNT
PRENSADO Y COLOCADO EN UN EMBALAJE PLÁSTICO O METÁLICO. OFRECE
ALTA SEGURIDAD EN LA OPERACIÓN, GRAN EFICIENCIA Y APLICABILIDAD.

12
 CORDÓN DETONANTE

DATOS TÉCNICOS
EL CORDÓN DETONANTE CONSTA DE UN NÚCLEO DE “PTN” O “RDX”
CONTENIDO POR UN TUBO DE TELA Y UNA CAPA LIGERA DE ASFALTO,
PROTEGIDA POR UNA CUBIERTA EXTERNA DE TELA ACABADA CON GOMA,
CERA O UNA CAPA PLÁSTICA RESISTENTE AL AGUA. DEBIDO A LA
NATURALEZA DEL EXPLOSIVO QUE LO CONSTITUYE, POSEE UNA VELOCIDAD
DE DETONACION ELEVADA APROXIMADA DE 6,500 A 7,000 METROS POR
SEGUNDO, LO QUE LE CONFIERE UN GRAN PODER ROMPIENTE Y CAPACIDAD
PARA INICIAR CUALQUIER EXPLOSIVO EN CONTACTO CON EL, LA VELOCIDAD
DE DETONACION DEPENDERA DE LOS GRANOS DE EXPLOSIVO POR METRO
LINEAL. SE FABRICAN NORMALMENTE TRES TIPOS: E-CORD, DETACORD Y EL
REFORZADO.
LAS CARACTERISTICAS DE LA ENVOLTURA DEL NUCLEO, SON LAS QUE LE
PROPORCIONAN LAS DEBIDAS PROPIEDADES MECANICAS DE SEGURIDAD,
TALES COMO LA RESISTENCIA A LA TRACCION, ABRASION, TEMPERATURAS
EXTREMAS, HUMEDAD, ETC. ES MUY DIFICIL DE INFLAMAR.

UNA DE SUS PECULIARIDADES ES QUE TRANSMITE RAPIDAMENTE UNA

DETONACION A DISTANCIA, PUDIENDO INICIAR A EXPLOSIVOS QUE SE
CONECTAN AL MISMO EN FORMA DE RAMIFICACIONES MEDIANTE NUDOS
SENCILLOS.

13
 CORDÓN DETONANTE

DATOS TÉCNICOS

USOS:

EL CORDÓN DETONANTE SE USA PARA CEBAR Y DETONAR CARGAS

EXPLOSIVAS, ES RELATIVAMENTE INSENSIBLE, YA QUE NO ES SENSIBLE AL
CHOQUE O FRICCION COMUNES, REQUIERE DE UN INICIADOR APROPIADO,
PUDIENDO SER UN DETONADOR DEL No. 6, TENIENDO LA PECULIARIDAD DE
TRANSMITIR LA ONDA DE DETONACIÓN A UNA CANTIDAD ILIMITADA DE
CARGAS EXPLOSIVAS QUE SE CONECTEN AL MISMO.

LOS RETARDOS DE SUPERFICIE ASI COMO LOS DE FONDO SE PUEDEN

LOGRAR POR MEDIO DE DISPOSITIVOS APROPIADOS CONECTADOS AL
CORDON DETONANTE, UNA DESVENTAJA CONSIDERABLE EN EL USO DEL
CORDON DETONANTE EN LA SUPERFICIE ES EL ALTO NIVEL DE RUIDO QUE
SE GENERA CUANDO DETONA, CORRIENDOSE EL RIESGO QUE EN AREAS
MUY SECAS SE ORIGINEN INCENDIOS DE PASTOS Y ARBUSTOS.

PRECAUCIONES:

CUANDO SE USA PARA DETONAR CARGAS ACUÁTICAS, LOS EXTREMOS DEL

CORDÓN DETONANTE DEBEN PROTEGERSE CON COMPUESTO SELLANTE
IMPERMEABLE PARA IMPEDIR LA ENTRADA DE LA HUMEDAD, ASÍ UN
EXTREMO LIBRE DE 6” PROTEGERÁ AL RESTO DE LA LÍNEA CONTRA LA
HUMEDAD POR 24 HRS.

AL CEBAR UNA CARGA SE DEBEN EVITAR LOS RETORCIMIENTOS QUE

PUEDAN OCASIONAR CAMBIOS ABRUPTOS EN LA DIRECCIÓN DE LA
DETONACIÓN Y ASÍ CAUSAR FALLAS.

A PESAR DE QUE NO PIERDE SUS CUALIDADES EXPLOSIVAS SI SE EXPONE

A BAJAS TEMPERATURAS, LA CUBIERTA SE PONE RÍGIDA Y SE PARTE
CUANDO SE DOBLA.

POR LO TANTO HAY QUE TENER CUIDADO AL USAR LAS MECHAS DE

CORDÓN DETONANTE EN CONDICIONES EXTREMADAMENTE FRÍAS.

14
 AMONAL

DATOS TÉCNICOS
ES UNA MEZCLA CON MAS DEL 50% DE NITRATO DE AMONIO CON ALUMINIO
EN POLVO, A LA CUAL SE LE PUEDEN ADICIONAR COMBUSTIBLES U OTRAS
SUSTANCIAS.

ES ENVASADO EN BOLSAS DE POLIETILENO, LO QUE LE PERMITE SU

EMPLEO EN MÚLTIPLES SITUACIONES INCLUSO BAJO EL AGUA.

SU CARACTERÍSTICA PRINCIPAL ES QUE EL OXIGENO LIBRE PROCEDENTE

DE LA DESCOMPOSICIÓN EXPLOSIVA DEL NITRATO DE AMONIO, OXIDA AL
ALUMINIO, LIBERÁNDOSE UNA GRAN CANTIDAD DE CALOR, QUE AUMENTA
LA TEMPERATURA DE EXPLOSIÓN Y PROPICIA LA DILATACION DE LOS
GASES, LO QUE LO CONVIERTE EN UN EXPLOSIVO DE POTENCIA ELEVADA.

15
 AMONAL

DATOS TÉCNICOS

OTRAS DE LAS CARACTERÍSTICAS SON:

• POCO SENSIBLE AL CHOQUE, ROZAMIENTO Y ACCIÓN DEL

FUEGO.
• ES HIGROSCÓPICO.
• VELOCIDAD DE DETONACION DEL ORDEN DE 5,000-5,500 M/S
(DEPENDIENDO DE LA DENSIDAD).

ORIGINALMENTE SE USO EL AMONAL COMO EXPLOSIVO COMERCIAL DE

DEMOLICIÓN, PERO DURANTE LA 1/a. GUERRA MUNDIAL ALGUNOS
EJERCITOS LO EMPLEARON COMO CARGA PRINCIPAL DE GRANADAS,
BOMBAS AÉREAS, MINAS DE TIERRA Y MARÍTIMAS Y PROYECTILES DE
MORTEROS USADOS EN TRINCHERAS, INCLUSO LOS AUSTRIACOS
TAMBIÉN USARON AMONAL PARA LA CARGA DE CAÑONES, PERO SU
DENSIDAD FUE MUY BAJA PARA LOGRAR BUENOS RESULTADOS.

EL AMONAL ES UN ALTO EXPLOSIVO (DE TIPO SECUNDARIO), DE

ELEVADO PODER ROMPIENTE DE UN 85 A UN 90 % EN RELACIÓN AL TNT,
ES UN EXPLOSIVO MUY SEGURO DEBIDO A SU BAJA SENSIBILIDAD AL
IMPACTO Y AL FUEGO, SIN EMBARGO ES MAS SENSIBLE A LA
DETONACIÓN (ONDA DE CHOQUE) QUE EL PROPIO TNT, PROPIEDAD QUE
PERMITE INICIARLO AUN CON UN DETONADOR DEL No. 6.

SE RECOMIENDAN DOS FORMAS PARA INICIARLO:

•MEDIANTE EL PROPIO DETONADOR.

•UTILIZANDO EL CORDÓN DETONANTE.

EN AMBOS CASOS BASTA CON ADOSAR CUALQUIERA DE ELLOS A LA

SUPERFICIE DEL CARTUCHO A INICIAR, LO CUAL INDICA QUE NO ES
NECESARIO QUE EL INICIADOR ESTE EN CONTACTO DIRECTO CON EL
EXPLOSIVO.

16
 EXPLOSIVOS PLASTICOS

CONCEPTOS GENERALES
SON LOS EXPLOSIVOS DE MAS RECIENTE CREACION Y CORRESPONDEN A
MEZCLAS DE UNO O VARIOS EXPLOSIVOS (NORMALMENTE HEXOGENO O
PENTRITA) CON UNA SUSTANCIA LIQUIDA O VISCOSA, QUE ES EL MEDIO PARA
INTEGRAR A LOS COMPONENTES EN LA MEZCLA, EL ASPECTO QUE PRESENTAN ES
DE MASILLA BLANDA QUE PUEDE ADAPTARSE Y ADHERIRSE AL OBJETO QUE SE
TRATA DE DESTRUIR.
POR SU ELEVADO PODER ROMPIENTE, SE EMPLEAN CONTRA ESTRUCTURAS Y
OBJETOS METALICOS EJEMPLO PUENTES, ESTRUCTURAS DE EDIFICIOS, ETC.,
ENTRE LAS CARACTERISTICAS QUE POSEEN SE CITAN LAS SIGUIENTES:
• FACILIDAD PARA MOLDEARSE A MANO.
• CONSERVAN LA FORMA QUE SE LES DE.
• TIENEN BUENA ADHERENCIA SOBRE SUPERFICIES LISAS.
• NO DEBEN PERDER LA PLASTICIDAD CON EL TIEMPO.
• INALTERABLES A LA ACCION DEL AIRE Y DEL AGUA.
• INSENSIBLES AL ROCE, CHOQUES Y BALAS DE FUSIL.
• NO DEBEN DETONAR POR LA ACCION DEL FUEGO NI POR LA DE UNA
DETONACION PROXIMA.
• NO DEBEN CONTENER SUSTANCIAS NOCIVAS PARA LA SALUD.
• PUEDEN INICIARSE CON DETONADOR O UTILIZANDO CORDON DETONANTE.

ALGUNOS EJEMPLOS DE ESTOS EXPLOSIVOS, SON: C-3, C-4, PE-4, FLEX “X”, PG 2,
PLASDINA, PENTRITA PLASTICA, SEMTEX, ENTRE OTROS.

17
 EXPLOSIVO C-4

DATOS TÉCNICOS
EL COMPUESTO C-4 FUE DESARROLLADO EN 1950 PARA REEMPLAZAR EL C-
3, ESTE ES UN EXPLOSIVO MIXTO QUE CONTIENE 91% DE RDX Y 9% DE
PLASTIFICANTE NO EXPLOSIVO, POR SU ELEVADA VELOCIDAD DE
DETONACIÓN ES UTILIZADO PARA LOGRAR EFECTOS ROMPIENTES,
PRINCIPALMENTE DE ESTRUCTURAS Y OBJETIVOS METALICOS.

ES ALTAMENTE MOLDEABLE A UNA AMPLIA GAMA DE TEMPERATURAS. ASÍ

MISMO ES ESTABLE Y MUY RESISTENTE A LA EROSIÓN POR CAUSAS DEL
AGUA CUANDO SE UTILIZA PARA DEMOLICIONES SUBACUATICAS.

PROPIEDADES: OLOR CARACTERISTICO (ACTUALMENTE ES DADO POR EL

AGENTE DE MARCAJE, MISMO SE UTILIZA DENTRO DE LA NORMATIVIDAD
PARA SU IDENTIFICACION), NO ES TOXICO, COLOR BLANCO A MATE;
PRESENTA ELEVADO PODER ROMPIENTE. COMO SE CITO ANTERIORMENTE,
ES MUY MOLDEABLE Y RESISTENTE AL AGUA, PROPIEDADES QUE INFLUYEN
PARA SU EMPLEO EN UNA DIVERSIDAD DE SITUACIONES Y OBJETIVOS.

USOS: DEMOLICIONES EN EXTERIORES Y BAJO EL AGUA.

18
 EXPLOSIVO PE-4

DATOS TÉCNICOS
EL EXPLOSIVO PE-4 FUE DESARROLLADO POR LOS INGLESES Y ES EL
EQUIVALENTE AL C-4 DE DISEÑO ESTAUNIDENSE. EN ESENCIA LA
FORMULACION DEL PE-4 ES MUY SIMILAR AL ANTERIOR, YA QUE EL ALTO
EXPLOSIVO TAMBIEN LO CONSTITUYE EL HEXOGENO, VARIANDO
UNICAMENTE EN EL AGENTE PLASTIFICANTE

LO ANTERIOR DA ORIGEN A QUE LAS PROPIEDADES EXPLOSIVAS DEL

MISMO SEAN SEMEJANTES, OBSERVANDOSE LIGERAS VARIACIONES EN LA
CONSISTENCIA DE ESTE, LO QUE INFLUYE EN LA MALEABILIDAD Y
CAPACIDAD DE ADHESION A LA SUPERFICIE EN DONDE SE VA A COLOCAR,
OBSERVANDOSE TAMBIEN QUE LA MEZCLA ES MENOS HOMOGENEA QUE
EL C-4, LO QUE REDUNDA EN LA DIFICULTA PARA SU AMASADO O
MANIPULACION.

SU CONSISTENCIA ES DE MACILLA ACEITOSA DE COLOR BLANCO A MATE,

DE OLOR CARACTERISTICO, PREVALECIENDO LA NORMATIVIDAD
INTERNACIONAL DE LA ORGANIZACIÓN AEREA CIVIL INTERNACIONAL DE LA
ONU, EN EL SENTIDO DE ADICIONARLE AGENTES DE MARCAJE CON EL
OBJETO DE FACILITAR SU IDENTIFICACION, NO ES TOXICO, ASIMISMO SE LE
PUEDE EMPLEAR EN EL AGUA POR LA RESISTENCIA QUE PRESENTA A LA
MISMA.
19
 EXPLOSIVO PLASTICO FLEX
“X” O SIMILAR

DATOS TÉCNICOS
LA COMPOSICION ES A BASE DE HEXOGENO O PENTRITA Y UN LIGANTE A
BASE DE CAUCHO ARTIFICIAL Y PLASTIFICANTES.

SE FABRICA EN FORMA DE BANDAS U HOJAS MUY FLEXIBLES CUYO

ESPESOR VARIA DEPENDIENDO DEL FABRICANTE. PUEDE LLEVAR POR UNA
DE SUS CARAS UNA LÁMINA QUE LO HACE AUTOADHERIBLE.

LAS CARACTERISTICAS QUE POSEEN ESTE TIPO DE EXPLOSIVOS SON LAS

SIGUIENTES:

• VELOCIDAD DE DETONACION SUPERIORES A LOS 7,000 M/S.

• POTENCIA MINIMA 110 % EN RELACION AL TNT.
• RESISTENCIA AL AGUA EXCELENTE.
• MUY POCO SENSIBLES A LOS AGENTES EXTERNOS.
• SENSIBLES AL DETONADOR DEL No. 6.
• CONSERVAN SUS PROPIEDADES EN UN AMPLIO RANGO DE TEMPERATURA:
DE -20 A 50º C.

20
 CARGA LINEAL RL -1200J 18”

DATOS TÉCNICOS

LA EMPRESA PICATINNY, DESARROLLO UNA CARGA DE DEMOLICIÓN EN

FORMA LINEAL, CAPAZ DE TALAR ÁRBOLES DE MAS DE 40” DE DIÁMETRO,
EN UN INICIO SE FABRICO CON UNA LONGITUD DE 7” DE ALTO POR 4 7/16” DE
ANCHO, LA CUAL CONTENÍA 1.5 LBS. DE COMPOSICIÓN B, RESULTANDO MAS
EFICAZ QUE OTRAS CARGAS DE DEMOLICIÓN EN FORMA CÓNICA, DEBIDO A
SU EXCEPCIONAL HABILIDAD DE CORTE, UTILIZA DEL 50-70% MENOS
EXPLOSIVO QUE LAS CARGAS CONVENCIONALES.

ESTA CARGA ES UN EXPLOSIVO CONTENIDO EN UNA VAINA DE METAL

LIGERA FABRICADA EN DIVERSAS LONGITUDES EN FORMA DE “V”
INVERTIDA.

SIN EMBARGO SU HABILIDAD CORTANTE ES AFECTADA POR DIVERSAS

VARIABLES, POR EJEMPLO LA PROPORCIÓN DE LA DETONACIÓN ESTA EN
FUNCIÓN DE LA CARGA EXPLOSIVA Y LA DENSIDAD DEL METAL QUE LA
CONTIENEN.

21
 CARGA LINEAL RL -1200J 18”

DATOS TÉCNICOS

POR LO TANTO EXISTE UNA GUÍA GENERAL PARA DETERMINAR EL PODER

DE PENETRACIÓN EN UN MATERIAL DADO, EL CUAL ES PROPORCIONAL A LA
RAÍZ CUADRADA DE LA CARGA CENTRAL.

TAMBIÉN SE HAN DESARROLLADO CORDONES EXPLOSIVOS LLAMADOS “JET

CÚTER”.

JETCORD (CARGA LINEAL) FUE DESARROLLADO PARA SEPARAR O ROMPER

MATERIAL SÓLIDO, DE UNA MANERA RÁPIDA Y EFICIENTE.

ESTE CORDÓN CONSISTE EN UNA COLUMNA DE EXPLOSIVO CON CUBIERTA

METÁLICA CONTINUA, CON UNA SECCIÓN EN CRUZ, DISEÑADA PARA HACER
USO EFICIENTE DEL “EFECTO MUNROE” (INTERACCIÓN ENTRE LOS
PRODUCTOS DETONANTES Y EL MATERIAL QUE SALE DE LA CAVIDAD
LINEAL A UNA GRAN VELOCIDAD).

EL JETCORD ES FABRICADO CON NÚCLEOS DE EXPLOSIVOS HASTA MAS DE

5,000 gr. POR PIE.

EN EL EJERCITO MEXICANO SE CUENTA CON DOS TIPOS DE CARGA LINEAL,

EL TIPO RL-1,200J Y EL RL-600J LAS CUALES TIENEN LAS SIGUIENTES
CARACTERÍSTICAS:

TIPO RL-1200J TIPO RL-600J

R= EXPLOSIVO RDX.
L= CUBIERTA DE PLOMO
1,200= gr/pie.
J= JETCORD.
PENETRACIÓN MÍNIMA: 0.700”.
FRACTURACIÓN MÍNIMA:1”.
PESO : 2.23 LIBRA/PIE
R= EXPLOSIVO RDX.
L= CUBIERTA DE PLOMO.
600= gr/pie.
J= JETCORD.
PENETRACIÓN MÍNIMA: 0.400”.
FRACTURACIÓN MÍNIMA: 5/8”
PESO : 1.11 LIBRA /PIE.

22
 AN/FO

DATOS TÉCNICOS
EL AN/FO ES LA ABREVIACIÓN DE LA MEZCLA EXPLOSIVA DE NITRATO DE
AMONIO Y ACEITE DIESEL, EN LA RELACIÓN 94.3 % Y 5.7 % ,
RESPECTIVAMENTE, ES EL AGENTE EXPLOSIVO MAS UTILIZADO EN TODAS
LAS PARTES DEL MUNDO POR SU BAJO COSTO.

ACTUALMENTE SE FABRICAN DIFERENTES TIPOS DE ANFOS, ATENDIENDO

PRINCIPALMENTE A SU DENSIDAD, ASI COMO AL VOLUMEN Y NATURALEZA
DE LOS GASES A QUE DAN ORIGEN ASPECTO EN QUE SE CONSIDERA LA
TOXICIDAD DE LOS MISMOS, ASI TENEMOS A LOS ANFOS NORMALES, A LOS
DE BAJA Y ALTA DENSIDAD, ANFOS ALUMINIZADOS, ENTRE OTROS.

LOS ANFOS PESADOS POR EJEMPLO DE LA SERIE BLENDEX Y MULTEX SON

MEZCLAS DE EMULSIÓN Y ANFOS QUE SE CARGAN EN FORMA MECANIZADA
CON CAMIONES, PUDIENDO UTILIZAR LOS PROCESOS SIGUIENTES:

• CARGA POR VACIADO EN PERFORACIONES SECAS.

• CARGAS POR BOMBEADO EN PERFORACIONES CON AGUA.

23
 AN/FO

DATOS TÉCNICOS

LOS ANFOS SON LOS EXPLOSIVOS MAS AMPLIAMENTE UTILIZADOS A

NIVEL MUNDIAL DEBIDO A SU BAJO COSTO, POSEEN ELEVADA
POTENCIA EN VIRTUD DEL VOLUMEN DE GASES QUE GENERAN, LO QUE
LES PERMITE UTILIZARLOS EN LAS DEMOLICIONES PARA EL
DESPLAZAMIENTO DEL MATERIAL.

ALGUNAS DE LAS CARACTERÍSTICAS DE UN ANFO TIPO SON:

DENSIDAD---------------------------------0.76 +/- 3%. S/CC.

VELOCIDAD DE DETONACIÓN-----3,600 /4,100 (*) Y 2,500/3,000 (**) M/S.,

SENSIBILIDAD ---------------------------POCO SENSIBLE AL FUEGO.

PRESIÓN DE DETONACIÓN---------20 K BAR (*).

ENERGÍA-----------------------------------804 K CAL/Kg.

VOLUMEN DE GASES-----------------0.721 L/Kg.

MÉTODO DE DESTRUCCIÓN-------DISOLVER EN AGUA.

DIÁMETRO MÍNIMO--------------------1 Pulg. (***)

(*) CONFINADO EN 3ӯ.

(**) NO CONFINADO 3ӯ.
(***) CONFINADO.

24
 MEXAMON

DATOS TÉCNICOS

ES UN EXPLOSIVO DE LA FAMILIA DE LOS ANFOS, QUE TIENEN COMO

COMPONENTES PRINCIPALES EL NITRATO DE AMONIO Y DIESEL EN LA
PROPORCION EN PESO DE 94:6, TIENE LA SIGUIENTES PRESENTACIONES:

EL MEXAMON “D”: ES DE BAJA DENSIDAD, IDEAL PARA OPERACIONES

SUBTERRÁNEAS DEBIDO A SU BAJA PRODUCCIÓN DE GASES TÓXICOS EL
CUAL REQUIERE DE UN CEBO DE ALTO EXPLOSIVO PARA SU INICIACIÓN.

TIENE UNA DENSIDAD DE 0.65 g/cc., CON UNA VELOCIDAD DE DETONACION

DEL ORDEN DE LOS 3,000 m/s Y OFRECE MINIMA RESISTENCIA AL AGUA.

25
 MEXAMON

DATOS TÉCNICOS

SE PRESENTA EN SACOS TEJIDOS DE ALTA RESISTENCIA CON UNA BOLSA

INTERIOR DE POLIETILENO DE 25 Kg., CON LAS SIGUIENTES PROPIEDADES:

• NO ES SENSIBLE AL FULMINANTE.
• BAJA DENSIDAD QUE IMPLICA MENOS PESO DE EXPLOSIVOS POR
BARRENOS.
• MEJOR FRAGMENTACIÓN Y MAYOR DESPLAZAMIENTO DE ROCA.
• SU DENSIDAD, VELOCIDAD Y SENSIBILIDAD, AUNADAS AL SISTEMA
• DECARGADO NEUMÁTICO DE BARRENOS, PRODUCE GRAN ENERGÍA DE
• GASES AL MOMENTO DE LA DETONACIÓN.

EL MEXAMON “G”.- ES DE BAJA DENSIDAD, IDEAL PARA OPERACIONES

SUBTERRÁNEAS DEBIDO A SU POCA PRODUCCIÓN DE GASES TÓXICOS, SU
EMPLEO RESULTA MUY ECONÓMICO EN LAS OPERACIONES.

ESTE EXPLOSIVO ES DE TIPO GRANULAR (DE LOS LLAMADOS SECOS).

ELABORADO POR UNA MEZCLA DE NITRATO DE AMONIO Y ACEITE
COMBUSTIBLE, QUE REQUIERE DE UN CEBO DE ALTO EXPLOSIVO PARA SU
INICIACIÓN.

TIENE UNA DENSIDAD DE 0.85 g/cc., CON UNA VELOCIDAD CONFINADA DE

3,300 m/s Y NULA RESISTENCIA AL AGUA.

SE PRESENTA EN SACOS TEJIDOS DE ALTA RESISTENCIA CON UNA BOLSA

INTERIOR DE POLIETILENO DE 25 Kg., CON LAS SIGUIENTES PROPIEDADES:

• NO ES SENSIBLE AL FULMINANTE.
• EXCELENTE FLUIDEZ PARA VACIAR DIRECTAMENTE DEL SACO AL
BARRENO.
• MEJOR FRAGMENTACIÓN Y MAYOR DESPLAZAMIENTO DE ROCA.
• GENERA UNA ALTA ENERGÍA DE GASES PARA UNA BUENA
FRAGMENTACIÓN.
• RECOMENDABLE COMO CARGA DE COLUMNA.

26
 DINAMITAS

DATOS TÉCNICOS

ESTOS EXPLOSIVOS TIENEN EN SU FORMULACION PRINCIPAL A LA

NITROGLICERINA, ESTA ULTIMA FUE EL PRIMER ALTO EXPLOSIVO UTILIZADO
EN VOLADURAS COMERCIALES DEBIDO A SU ELEVADA VELOCIDAD DE
DETONACION, DEL ORDEN DE LOS 7,600 M/S, MISMA SE DEJO DE UTILIZAR
DEBIDO A SU ELEVADA SENSIBILIDAD AL CHOQUE, FRICCION Y EL CALOR.

LAS DINAMITAS SON LAS MAS SENSIBLES DE TODAS LAS CLASES

GENERICAS DE EXPLOSIVOS UTILIZADOS HOY EN DIA, DEBIDO A ESTA
PROPIEDAD OFRECEN UN MARGEN MAYOR DE SEGURIDAD EN SU
INICIACION DENTRO DEL BARRENO, SIN EMBARGO ESTO HACE QUE SEA MAS
SUSCEPTIBLE A LA INICIACION ACCIDENTAL.

DENTRO DE LA FAMILIA DE LAS DINAMITAS, HAY DOS DIVISIONES

PRINCIPALES: DINAMITA GRANULADA Y DINAMITA GELATINA, LA PRIMERA ES
UNA MEZCLA QUE UTILIZA LA NITRIGLICERINA COMO BASE EXPLOSIVA,
MIENTRAS QUE LA SEGUNDA ES UNA MEZCLA DE NITROGLICERINA Y
NITROCELULOSA, PRODUCIENDO UN COMPUESTO RESISTENTE AL AGUA DE
ASPECTO AHULADO.

27
 DINAMITAS

DATOS TÉCNICOS

DENTRO DE LAS DINAMITAS GRANULADAS HAY TRES CLASIFICACIONES DE

DINAMITA:

A. PURA.- SE LE DENOMINA ASI PORQUE NO CONTIENE NITRATO

DE AMONIO, SU FORMULACION ES A BASE DE NITROGLICERINA, NITRATO
DE SODIO, COMBUSTIBLES DE CARBONO, AZUFRE Y ANTIACIDOS; ES LA
MAS SENSIBLE.
B. EXTRA DE ALTA DENSIDAD.- ES SIMILAR A LA ANTERIOR EXCEPTO
QUE UNA MAYOR CANTIDAD DE LA NITROGLICERINA Y EL NITRATO DE
SODIO, SE SUSTITUYEN POR NITRATO DE AMONIO.
C. EXTRA DE BAJA DENSIDAD.- ES SIMILAR EN SU COMPOSICION A LAS
DE ALTA DENSIDAD EXCEPTO QUE UNA MAYOR CANTIDAD DE LA
NITROGLICERINA Y EL NITARTO DE SODIO SE SUBSTITUYEN POR
NITRATO DE AMONIO.

EN RELACION A LAS DINAMITAS GELATINA SE PUEDEN DIVIDIR EN TRES

CLASES:

A. DINAMITA GELATINA PURA.- SON GELES EXPLOSIVOS CON NITRATO

DE SODIO, COMBUSTIBLES Y AZUFRE ADICIONALES, ESTE ES EL
EXPLOSIVO CON BASE DE NITROGLICERINA MAS PODEROSO.
B. DINAMITA GELATINA DE AMONIO.- ES UNA MEZCLA DE GELATINA PURA
A LA QUE SE LE AÑADE NITRATO DE AMONIO PARA SUBSTITUIR PARTE
DE LA NITROGLICERINA Y EL NITRATO DE SODIO, SE UTILIZAN
COMO CARGAS DE FONDO EN BARRENOS DE DIAMETRO PEQUEÑO POR
SU RESISTENCIA A LA HUMEDAD.
C. DINAMITA SEMIGELATINA.- ES SIMILAR A LA GELATINA DE AMONIO
EXCEPTO QUE UNA MAYOR CANTIDAD DE MEZCLA DE NITROGLICERINA,
NITROCELULOSA Y NITRATO DE SODIO SE REEMPLAZA CON NITRATO DE
AMONIO.

28
 HIDROGELES

DATOS TÉCNICOS

DESPUES DE LAS DINAMITAS LOS HIDROGELES FUE LA SIGUIENTE

GENERACION DE EXPLOSIVOS COMERCIALES QUE SALIO AL MERCADO.

ESTOS EXPLOSIVOS CONSISTEN EN UNA MEZCLA DE NITRATO DE AMONIO

U OTROS NITRATOS INORGANICOS COMO AGENTE OXIDANTE, UN
SENSIBILIZADOR, UN COMBUSTIBLE QUE PUEDE SER HIDROCARBURO O
HIDROCARBUROS Y ALUMINIO.

EN ALGUNOS CASOS SE UTILIZAN SENSIBILIZADORES EXPLOSIVOS COMO

EL TNT O LA NITROCELULOSA, MEZCLADOS EN MEDIO ACUOSO. ALGUNOS
TIPOS SE LES PUEDE ADICIONAR OTROS AGENTES SENSIBILZADORES
COMO SON EL NITRATO DE AMINA, MICROESFERAS Y BURBUJAS DE AIRE,
EN SU MAYORIA SE LES ADICIONA GOMAS O AGENTES LIGANTES PARA
LOGRAR MEZCLAS HOMOGENEAS.

ACTUALMENTE SE FABRICAN EN VARIAS PRESENTACIONES SIENDO LOS

MAS TRADICIONALES LOS “GODYNE” Y “TOVEX”.

29
 EXPLOSIVO TOVEX

DATOS TÉCNICOS

EL “TOVEX”.- ES UN EXPLOSIVO DE ALTA DENSIDAD QUE SE COMERCIALIZA

EN 6 PRESENTACIONES, CADA UNA DE ELLAS EN CARTUCHOS DE
DIFERENTES DIMENSIONES Y PESOS, TODOS SON SENSIBLES AL
DETONADOR DEL No. 6, RESISTENTES AL AGUA Y AL REACCIONAR LIBERAN
GASES TOXICOS DE LA CLASE 1.

1.-TOVEX “P”: ES DISEÑADO PARA OPERACIONES A CIELO ABIERTO Y

SUBTERRÁNEAS EN BARRENOS MAYORES A 14 cm., EMBUTIDO EN BOLSAS
DE POLIETILENO DE ALTA DENSIDAD, RECOMENDABLE EN VOLADURAS DE
ROCA DE GRAN DUREZA.

2.- TOVEX “700”: ES DISEÑADO PARA TODO TIPO DE ROCA EN TRABAJOS DE

CIELO ABIERTO Y SUBTERRÁNEOS, EMBUTIDO EN PELÍCULA ALTAMENTE
RESISTENTE AL USO RUDO, PRODUCE MAYOR FRAGMENTACIÓN Y SE LE
PUEDE UTILIZAR EN TODO TIPO DE ROCAS.

30
 EXPLOSIVO TOVEX

DATOS TECNICOS

3.- TOVEX “EXTRA”: ES DISEÑADO PARA TODO TIPO DE ROCA EN

TRABAJO DE CIELO ABIERTO Y SUBTERRÁNEOS, EMPAQUE RESISTENTE
AL USO RUDO, SE LE PUEDE UTILIZAR EN TODO TIPO DE ROCA
PRODUCIENDO BUENA FRGAMENTACION.

4.-TOVEX “PRIMER”: DEBIDO A SU VELOCIDAD DE DETONACIÓN,

PRODUCE UNA ALTA PRESIÓN, SE ENCUENTRA EMBUTIDO EN UNA
PELÍCULA ALTAMENTE RESISTENTE A LAS CONDICIONES DE USO RUDO,

5.- TOVEX “T-1”: DISEÑADO PARA TODO TIPO DE ROCA EN TRABAJO DE

CIELO ABIERTO Y SUBTERRÁNEOS, SE PUEDE INICIAR CON CORDON
DETONANTE REFORZADO, PARA VOLADURAS CONTROLADAS,
EMBUTIDO EN PELÍCULA ALTAMENTE RESISTENTE AL USO RUDO.

6.- TOVEX “100”: ES UN HIDROGEL DE DIÁMETRO CHICO, DISEÑADO

PARA USO GENERAL EN TODO TIPO DE ROCA, EN BARRENOS DE
DIÁMETRO CHICO, EMBUTIDO EN PELÍCULA ALTAMENTE RESISTENTE AL
USO RUDO, SE RECOMIENDA COMO CARGA CEBO PARA LA INICIACION
DE AGENTES EXPLOSIVOS.

VELOCIDAD
DENOMINACION DENSIDAD ENERGIA
DETONACION
TOVEX “P” 1.20 gr/cc. 4,800 m/s. 779 cal/gr.
TOVEX 700 1.20gr/cc. 4,800 m/s. 757cal/gr.
TOVEX “EXTRA” 1.35 gr/cc. 5,700 m/s. 825 cal/gr.
TOVEX “PRIMER” 1.25 gr/cc. 5,700 m/s. 825 cal/gr.
TOVEX “T-1” 0.83 gr/cc. 3,000 m/s. 696 cal/gr.
TOVEX “100” 1.10 gr/cc. 4,500 m/s. 718 cal/gr.

31
 EMULSIONES

DATOS TÉCNICOS
LAS EMULSIONES SENSITIVAS SON EL MAS RECIENTE DESARROLLO DE LOS
EXPLOSIVOS COMERCIALES DESPUES DE LOS HIDROGELES. LAS
CARACTERISTICAS DE UNA EMULSION SON DE ALGUNA MANERA
DIFERENTES A LAS DE UN HIDROGEL O SUSPENSION, PERO SU
FORMULACION CONTIENE INGREDIENTES SIMILARES COMO SON NITRATOS
INORGANICOS, PERCLORATOS, COMBUSTIBLES, MICROESFERAS, AGUA Y
AGENTES EMULSIFICANTES Y SU FUNCIONAMIENTO DENTRO DEL BARRENO
ES SIMILAR A LOS PRIMEROS.
EN GENERAL LAS EMULSIONES TIENEN VELOCIDAD DE DETONACION UN
POCO MAYOR A LOS HIDROGELES, POR SUS CARACTERISTICAS, EFICIENTE
DESEMPEÑO EN CAMPO Y LA SEGURIDAD EN SU MANEJO HAN DESPLAZADO
RÁPIDAMENTE A OTROS PRODUCTOS, ENTRE ELLOS A LAS DINAMITAS,
SIENDO DESPUES DEL ANFO EL EXPLOSIVO MAS UTILIZADO EN EL AMBITO
COMERCIAL.
IDENTIFICACIÓN DEL PRODUCTO: NORMALMENTE ES UN PRODUCTO
BLANCO PERO PUEDE COMERCIALIZARSE EN OTROS COLORES,
DEPENDIENDO DEL FABRICANTE, ES DE CONSISTENCIA CREMOSA,
NORMALMENTE EMPACADO EN TUBO DE POLIETILENO.
USOS: SE UTILIZA PRINCIPALMENTE COMO CARGA DE FONDO EN
OPERACIÓN DE TAJO ABIERTO, CANTERAS, EN OBRAS DE CONSTRUCCIÓN,
EN ZANJAS, CORTES PARA CARRETERAS, ETC.

32
 EMULGEL

DATOS TÉCNICOS
EXISTE UNA DIVERSIDAD DE EXPLOSIVOS DEL TIPO EMULSION, ENTRE ELLAS
SE CITAN A LA “EMULGEL”:

-EL EMPLEO DE ESTE EXPLOSIVO SE HA EXTENDIDO A APLICACIONES EN

MINERÍA SUBTERRÁNEA, TANTO PARA LA INICIACION DEL ANFO COMO EN
OPERACIONES DE PLASTEO (ADOSADO A LA ROCA) DEBIDO A SU GRAN
PRESIÓN DE DETONACIÓN.

-INERTE AL IMPACTO DIRECTO DE BALAS.

-INERTE A LA PRUEBA DE FUEGO DIRECTO.

-NO CAUSA MALESTAR FÍSICO EN LA DETONACIÓN NI EN SU MANEJO.

-VIDA UTIL 6 MESES EN CONDICIONES NORMALES DE ALMACENAMIENTO.

VENTAJAS:
- POR SU ALTA VELOCIDAD DE DETONACION PERMITE INICIAR A LOS
AGENTES EXPLOSIVOS (ANFOS).
- MAYOR PODER DE FRAGMENTACIÓN EN EL FONDO DEL BARRENO
PERMITIENDO UN MEJOR DESTAPE.
- PRODUCTO SENSIBLE AL DETONADOR DEL No. 6
- FACILIDAD Y SEGURIDAD EN SU MANEJO.

RECOMENDACIONES PARA SU ALMACENAMIENTO:

-EN POLVORINES VENTILADOS Y SECOS.
-EN TEMPERATURAS OPTIMAS MENORES DE 25 º C.

CARACTERISTICAS
DIAMETRO DIAMETRO DIAMETRO
PROPIEDADES
PEQUEÑO INTERMEDIO GRANDE
DENSIDAD gr/cc. 1.10 1.14 1.18
VELOCIDAD DE
5000 5200 5400
DETONACION EN M/S.
SENSITIVIDAD A LA
SI SI SI
CAPSULA No. 6.
RESISTENCIA AL AGUA. EXCELENTE EXCELENTE EXCELENTE
SENSIBILIDAD. -5ºC. -5ºC. -5ºC.

33
 ARTIFICIO DE GEOGEL AL 60%

DATOS TÉCNICOS

SON EXPLOSIVOS CUYA COMPOSICIÓN ES A BASE DE SALES OXIDANTES,

COMBUSTIBLES Y SENSIBILIZADORES QUE SON ESPESADOS Y HECHOS
RESISTENTES AL AGUA MEDIANTE LA ADICIÓN DE GELATINIZADORES QUE
LE DAN UNA CONSISTENCIA QUE LES PERMITA BOMBEARLOS Y OTROS QUE
SON FIRMES Y RESISTENTES.

ESTOS EXPLOSIVOS HAN DESPLAZADO A LA DINAMITA, YA QUE SON MENOS

SENSIBLES A LA DETONACIÓN ACCIDENTAL DEBIDO A CHOQUES, IMPACTOS
O FUEGO, HACIÉNDOLOS MAS SEGURO TANTO EN SU FABRICACIÓN COMO
EN EL EMPLEO.

POR SU SEMEJANZA EN POTENCIA A LA DINAMITA, ESTOS EXPLOSIVOS SON

EXCELENTES, COMO CARGA DE DEMOLICIÓN PARA ELEMENTOS DE
CONCRETO Y DE MAMPOSTERÍA.

34
 BOOSTER SISMICO

DATOS TÉCNICOS

SON CARTUCHOS A BASE DE PENTOLITA (MEZCLA DE PENTRITA Y TNT)

PARA EXPLORACION SISMICA O DE POZOS PROFUNDOS EN UN RANGO QUE
VA DE LOS 4.5 M A 150 M O MAYOR, EN VIRTUD QUE SU DESEMPEÑO NO SE
VE AFECTADO POR COLUMNAS HIDROSTATICAS.

ESTOS ARTIFICIOS ATENUAN BAJAS FRECUENCIAS Y ACENTUAN ALTAS

FRECUENCIAS, CONTIENE DOS CAVIDADES PARA ACEPTAR DOS
DETONADORES.

SE FABRICAN EN DIFERENTES PESOS Y DIMENSIONES, PUDIENDO SER EN

EL PRIMER CASO CARTUCHOS DE 1, 2.5 Y 5.5 LBS.

35
 REFORZADOR DE PENTOLITA

DATOS TÉCNICOS
ES UNA MEZCLA DE PENTRITA Y TNT QUE SE UTILIZA COMO REFORZADOR
PARA INICIAR EXPLOSIVOS MENOS SENSIBLES A LA DETONACION, LO
ANTERIOR EN VIRTUD QUE AL REACCIONAR LO HACEN A ELEVADA
VELOCIDAD DE DETONACION ( DE LOS 7,000 A 7,500 M/S) GENERANDO A SU
VEZ ELEVADA PRESION DE DETONACION, LO QUE FACILITA LA INICIACION
DE LOS EXPLOSIVOS EN LOS QUE SE EMPLEA. SU USO ES PRINCIPALMENTE
EN LAS DEMOLICIONES DE MINERIA.

PRESENTA DOS ORIFICIOS AXIALES PARA INTRODUCIR EL DETONADOR O

CORDON DETONANTE:

• CUANDO SE INICIE CON CORDON DETONANTE, SE RECOMIENDA

PASAR ESTE A TRAVES DE LOS ORIFICIOS AXIALES Y PRACTICAR UN
NUDO EN EL EXTREMO, DE MODO QUE QUEDE PERFECTAMENTE
ASEGURADO EL MULTIPLICADOR.

• CUANDO SE INICIE CON DETONADORES ELECTRICOS, SE RECOMIENDA

DARLES VUELTA A LOS HILOS POR LOS ORFICIOS AXIALES Y PRACTICAR
MEDIO NUDO CON ESTOS.

36
 DETOMEX No. 1

DATOS TÉCNICOS
LOS CEBOS DE INICIACIÓN “HDP” (ALTA PRESIÓN DE DETONACIÓN),
SENSIBLE AL FULMINANTE PUEDEN INICIARSE MEDIANTE ESTOPINES
ELÉCTRICOS, CORDÓN DETONANTE O POR FULMINANTES NO ELÉCTRICOS.

PRECAUCIÓN: CUANDO LOS CEBOS DE INICIACIÓN “HDP” VAN A INICIARSE

CON DETONADORES NO ELÉCTRICOS, LA SEGUNDA LÍNEA DE CORDÓN
DETONANTE NO DEBERÁ PASAR A TRAVÉS DEL TÚNEL DEL CEBO DE
INICIACIÓN, YA QUE PUEDE PARTIRLO CAUSANDO UNA POSIBLE FALLA.

LOS CEBOS DE INICIACIÓN “HDP” VARÍAN EN DIÁMETRO Y EN TAMAÑO, Y

TIENEN UNA DENSIDAD DE APROXIMADAMENTE 1.60 g/cc., TIENEN UNA
EXCELENTE RESISTENCIA AL AGUA Y DETONAN A UNA VELOCIDAD DE
7,315m/s.

CEBO DE INICIACIÓN “HDP” (ALTA PRESIÓN DE DETONACIÓN):

PESO---------------------1 Lb.
DIMENSIONES--------2 5/16” X 4 1/2”.
EMPACADOS----------60 PIEZAS POR CAJA.

37
 MECHA LENTA DE SEGURIDAD

DATOS TÉCNICOS

ES UN HILO DE MATERIAL NATURAL O SINTETICO QUE CONTIENE EN SU

INTERIOR POLVORA NEGRA, LA CUAL AL SER INICIADA EN UNO DE SUS
EXTREMOS POR EL DE ENCENDIDO ADECUADO (CERILLO, TIRAFRICTOR,
CONECTOR, QUIMICAMENTE, ETC.) TRANSMITE UN DARDO DE FUEGO AL
DETONADOR O FULMINANTE AL QUE SE CEBA EN EL EXTREMO
CONTRARIO, PERMITIENDO QUE EN DICHO LAPSO DE TIEMPO, LOS
INDIVIDUOS PUEDAN RETIRARSE A UNA DISTANCIA SEGURA ANTES QUE
SE INICIE LA CARGA PRINCIPAL.

38
MECHA LENTA DE SEGURIDAD

DATOS TÉCNICOS

SE USA PARA LAS DEMOLICIONES GENERALES, CONSISTE EN

PÓLVORA NEGRA ENVUELTA APRETADAMENTE CON VARIAS
CARGAS DE FIBRA Y MATERIAL IMPERMEABLE Y PUEDE SER DE
CUALQUIER COLOR, SU VELOCIDAD DE COMBUSTIÓN PUEDE
VARIAR ENTRE TREINTA Y CUARENTA Y CINCO SEGUNDOS POR
PIE, DE ACUERDO CON LAS DIFERENTES CONDICIONES
ATMOSFÉRICAS Y CLIMÁTICAS.

CADA ROLLO DEBE PROBARSE ANTES DE USARLO EN EL ÁREA

DONDE SE COLOCARA LA CARGA, RECOMENDANDOSE DESECHAR
LOS PRIMEROS 10 O 15 CM DEL EXTREMO QUE SE VAYA A
EMPLEAR, PRINCIPALMENTE DESPUES DE TRANSCURRIDO UN
LARGO PERIODO DE SU ULTIMO USO.

DEBEN TOMARSE PRECAUCIONES ESPECIALES SI SE USA BAJO

EL AGUA YA QUE SU VELOCIDAD DE COMBUSTIÓN AUMENTA
CONSIDERABLEMENTE, POR SEGURIDAD DEBE PROBARSE CADA
ROLLO ANTES DE COLOCAR LA CARGA. SE DEBE TENER PRESENTE
QUE A TEMPERATURAS FRÍAS, LA CUBIERTA EXTERIOR SE VUELVE
FRÁGIL Y SE QUIEBRA CON FACILIDAD.

ACTUALMENTE SE FABRICAN EN VARIOS COLORES Y

PRESENTACIONES, DEPENDIENDO DEL FABRICANTE.

39
INICIADORES Y DISPOSITIVOS DE RETARDO

DATOS TECNICOS
EL SISTEMA DE INICIACION TRANSFIERE LA SEÑAL DE DETONACION DE
BARRENO A BARRENO EN UN TIEMPO PRECISO. LA SELECCIÓN DEL
SISTEMA DE INICIACION RESULTA CRITICA PARA EL ÉXITO DE UNA
VOLADURA.

EL SISTEMA DE INICIACION NO SOLO CONTROLA LA SECUENCIA DE

DISPARO DE LOS BARRENOS, SINO QUE TAMBIEN AFECTA LA CANTIDAD DE
VIBRACION GENERADA POR UNA VOLADURA, EL TAMAÑO DE LA
FRAGMENTACION PRODUCIDA, EL ROMPIMIENTO TRASERO Y LA VIOLENCIA
QUE PUEDA OCURRIR.

LA SELECCIÓN DEL SISTEMA DE INICIACION ES UNA DE LAS

CONSIDERACIONES MAS IMPORTANTES DENTRO DEL DISEÑO DE UNA
VOLADURA.

LOS INICIADORES SE PUEDEN CLASIFICAR EN DOS GRANDES GRUPOS:

ELECTRICOS Y NO ELECTRICOS (ORDINARIOS).

40
 DETONADOR O ESTOPIN ORDINARIO

DATOS NUMERICOS

LOS DETONADORES NO-ELÉCTRICOS, TAMBIEN LLAMADOS ESTOPINES,

FULMINANTES DE MECHA O FULMINANTES ORDINARIOS, PROPORCIONAN UN
MÉTODO NO ELÉCTRICO DE INICIAR CARGAS EXPLOSIVAS CUANDO SE USAN
APROPIADAMENTE EN CONJUNTO CON LA MECHA DE SEGURIDAD.

ESTOS ARTIFICIOS CONSISTEN EN UN CASQUILLO DE ALUMINIO O DE COBRE

CONTENIENDO 3 CARGAS:

1. UNA CARGA BASE DE EXPLOSIVO SECUNDARIO EN EL FONDO DEL

CASCO, NORMALMENTE PENTRITA O HEXOGENO DE ALTA VELOCIDAD DE
DETONACION.

2. UNA CARGA PRIMARIA INTERMEDIA A BASE DE TRICINATO DE PLOMO O

UNA MEZCLA DE ESTE CON NITRURO DE PLOMO.

41
 DETONADOR O ESTOPIN ORDINARIO

DATOS NUMERICOS

3. UNA CARGA DE PÓLVORA DE IGNICIÓN EN LA PARTE SUPERIOR, MISMA

ASEGURA LA CAPTACIÓN DE LA FLAMA PROVENIENTE DE LA MECHA DE
SEGURIDAD; LA CUAL DEFLAGRA E INICIA A LA CARGA PRIMARIA
PRODUCIENDO UNA DETONACION AUXILIAR, LA QUE A SU VEZ INICIA A LA
CARGA BASE DEL ALTO EXPLOSIVO.

DADO QUE LA PÓLVORA DE IGNICIÓN ESTA EXPUESTA EN EL EXTREMO

ABIERTO DEL CASQUILLO, LOS FULMINANTES NO DEBERÁN SER
ALTERADOS O MALTRATADOS EN NINGUNA FORMA; PUES ELLO PUEDE
CONDUCIR A UNA DETONACIÓN PREMATURA DANDO COMO RESULTADO
UNA LESIÓN SERIA.

ACTUALMENTE SE FABRICAN DETONADORES DE DIFERENTE NUMERACION,

CUYA DENOMINACION ESTA EN FUNCION DE LA LONGITUD DEL CASQUILLO
Y EN CONSECUENCIA DE LA CANTIDAD DEL EXPLOSIVO BASE O CARGA
PRINCIPAL, SIENDO LOS MAS COMUNES LOS DETONADORES DEL No. 6 Y 8.

42
 DETONADOR O ESTOPIN ELÉCTRICO

DATOS TECNICOS.

UN ESTOPÍN ELÉCTRICO CONSISTE EN UN CASCO METÁLICO CILÍNDRICO

DE COBRE O ALUMINIO, QUE CONTIENE EN SU INTERIOR CARGAS
DEFLAGRANTES Y EXPLOSIVAS.
LA POLVORA DEFLAGRANTE SE INICIA POR UNA DESCARGA ELECTRICA,
QUE PUEDE SER CORRIENTE ALTERNA O DIRECTA, ESTA ENERGÍA
ELÉCTRICA ES LLEVADA HACIA EL ESTOPÍN MEDIANTE DOS ALAMBRES DE
METAL, AISLADOS CON PLÁSTICO, LOS CUALES SE INTRODUCEN AL
ESTOPÍN A TRAVÉS DE UN TAPÓN DE HULE O PLÁSTICO, ESTE TAPÓN SE
APRIETA FIRMEMENTE EN EL EXTREMO ABIERTO DEL CASCO DEL ESTOPÍN,
FORMANDO UN CIERRE HERMÉTICO RESISTENTE AL AGUA ADEMÁS DE
COLOCAR FIRMEMENTE LOS EXTREMOS DE LOS ALAMBRES DEL ESTOPÍN
AL CASCO DEL MISMO.

LOS EXTREMOS DE LOS ALAMBRES SON UNIDOS DENTRO DEL FULMINANTE

POR UN ALAMBRE DE CORTA LONGITUD, DE ALTA RESISTENCIA LLAMADO
"ALAMBRE-PUENTE", EL CUAL QUEDA EMPOTRADO EN LA MEZCLA DE
IGNICIÓN AL ESTOPIN Y AL PASAR SUFICIENTE CORRIENTE ELÉCTRICA A
TRAVÉS DEL SISTEMA, EL ALAMBRE PUENTE SE CALIENTA LO
SUFICIENTEMENTE PARA INICIAR LA MEZCLA DE IGNICIÓN

43
 DETONADOR O ESTOPIN
ELÉCTRICO

DATOS TECNICOS.

EXISTEN CUATRO TIPOS DE DETONADORES ELECTRICOS:

INSTANTANEOS.- DETONAN EN UNOS MILISEGUNDOS DESPUES QUE SE

APLICA LA CORRIENTE ELECTRICA.

DE RETARDO DE PERIODO LARGO.- SUS TIEMPOS DE RETARDO VAN DESDE

100 MS HASTA MAS DE 0. 5 S DE RETARDO. ESTOS RETARDOS PROVEEN
TIEMPO PARA QUE LA ROCA SE MUEVA EN VOLADUARS ESTRECHAS,
GENERALMENTE SE EMPLEAN EN TUNELES, TIROS DE MINAS Y VOLADURAS
SUBTERRANEAS.

DE RETARDO EN MILISEGUNDOS.- LOS PERIODOS DE RETARDO VARIAN

DEPENDIENDO DEL FABRICANTE, LOS MAS COMUNES SON DE 25 Y 50 MS.
SE UTILIZAN EN VOLADURAS DE SUPERFICIE.

DE RETARDO ELECTRONICO.- ACTUALMENTE SOLO ALGUNOS PAISES LOS

EMPLEAN, CORRESPONDE A INICIADORES ELECTRONICOS CON TIEMPO DE
DISPARO MUY PRECISO Y CON LA HABILIDAD DE TENER PERIODOS
INFINITOS DE RETARDO CON CUALQUIER INTERVALO.

EN EL CASO DE LOS DETONAODRES INSTANTANEOS, LA MEZCLA DE

IGNICIÓN DEFLAGRA RAPIDAMENTE PROVOCANDO QUE LA CARGA
PRIMARIA DETONE, SUBSECUENTEMENTE LA DETONACION AUXILIAR INICIA
A LA CARGA BASE DE ALTO EXPLOSIVO (PENTRITA), REALIZANDOSE EL
FENOMENO CASI AL MISMO TIEMPO (INSTANTANEAMENTE). ESTOS
DETONADORES TIENEN LA VENTAJA QUE PUEDEN SER INICIADOS POR UNA
SOLA FUENTE DE CORRIENTE, DESDE UN LUGAR SEGURO A DISTANCIA DEL
ÁREA DE VOLADURA. SE COMERCIALIZAN DIFERENTES TIPOS DE
DETONADORES, SIENDO LOS MAS COMUNES LOS DEL No. 6, 8 Y 12.

LOS ALAMBRES DE LOS ESTOPINES SON CONDUCTORES YA SEA DE COBRE

O DE HIERRO ESTAÑADO, RECUBIERTOS CON UN AISLANTE PLÁSTICO.
LOS ALAMBRES DE COBRE SON LOS QUE MÁS AMPLIAMENTE SE USAN,
DEBIDO A SU MEJOR CONDUCTIVIDAD ELÉCTRICA. LOS ALAMBRES DE
HIERRO ALGUNAS VECES SE USAN EN MINAS DE CARBÓN, POTASA Y DE
SAL, DONDE LOS CONTAMINANTES SON REMOVIDOS DE LA ROCA
QUEBRADA MEDIANTE SEPARACIÓN MAGNÉTICA. EL AISLAMIENTO
PLÁSTICO PROPORCIONA UNA ADECUADA COMBINACIÓN DE EFICIENCIA
AISLANTE, RESISTENCIA A LA ABRASIÓN Y FLEXIBILIDAD

44
 DETONADOR O ESTOPIN
ELÉCTRICO (DE RETARDO)

DATOS TÉCNICOS
PARA PROVEER A LAS DIVERSAS NECESIDADES DE VOLADURA BAJO TIERRA
Y A CIELO ABIERTO, SE HAN DISEÑADO ESTOPINES ELÉCTRICOS DE
RETARDO CON LAS SECUENCIAS DE TIEMPO ADECUADAS PARA
DIFERENTES REQUERIMIENTOS DE CAMPO.

ESTOS ESTOPINES SE PUEDEN CONSEGUIR EN UN NÚMERO DE PERÍODOS

CON RETARDOS DE TIEMPO DESDE UNOS POCOS MILISEGUNDOS A MÁS DE
15 SEGUNDOS. EL USO DE LA VOLADURA DE RETARDO MEJORARÁ LA
FRAGMENTACIÓN Y EL DESPLAZAMIENTO DE LA ROCA; PROPORCIONARÁ
MAYOR CONTROL DE VIBRACIÓN, RUIDO Y DE ROCA EN VUELO; REDUCIRÁ
EL FACTOR DE CARGA Y REDUCIRÁ LOS COSTOS DE VOLADURA.

AL IGUAL QUE EN LOS DETONADORES INSTANTANEOS, EL CALOR

PROVENIENTE DE LA RESISTENCIA ELECTRICA, INICIA EL ENCENDIDO DE LA
POLVORA DEFLAGRANTE Y ELEMENTO DE RETARDO, CONSUMIENDOSE EN
UN TIEMPO PREDETERMINADO ANTES DE INICIAR LA CARGA PRIMARIA Y LA
CONSIGUIENTE DETONACION DE LA CARGA BASE. LA PROPORCIÓN EN QUE
SE CONSUME LA PÓLVORA DE RETARDO Y LA LONGITUD DE SU COLUMNA
DETERMINA EL INTERVALO DE TIEMPO ENTRE LA APLICACIÓN DE LA
ENERGÍA ELÉCTRICA ADECUADA Y LA DETONACIÓN DEL ESTOPÍN (TIEMPO
DE RETARDO).
45
DETONADORES O ESTOPINES
(ASPECTOS A OBSERVAR EN SU EMPLEO )

DATOS TÉCNICOS

A) TANTO PARA LOS DETONADORES ELECTRICOS INSTANTANEOS

COMO DE RETARDO, NUNCA DEBERÁN EMPLEARSE EN UN CIRCUITO
DE VOLADURA DETONADORES DE DIFERENTES FABRICANTES, YA
QUE SUS SISTEMAS DE IGNICIÓN PUEDEN NO SER ELÉCTRICAMENTE
COMPATIBLES Y PUEDEN OCURRIR QUE SE PRESENTEN
SITUACIONES PELIGROSAS AL NO DETONAR.

B) SE DEBE EVITAR USAR DETONADORES VIEJOS, YA QUE ESTO PUEDE

PROPICIAR QUE LAS MEZCLAS DEFLAGRANTES ABSORVAN
HUMEDAD, DANDO ORIGEN A QUE EL TIEMPO DE RETARDO VARIE
PUDIENDO DETONAR EN UN TIEMPO MAYOR AL DE DISEÑO.

C) LOS ESTOPINES ELÉCTRICOS INSTANTÁNEOS ESTÁNDAR PARA SER

USADOS EN MINAS DE CARBÓN BAJO TIERRA, SON FABRICADOS DE
BRONCE Y ALAMBRES DE HIERRO PARA PERMITIR LA SEPARACIÓN
MAGNÉTICA.

46
 ESTOPIN PARA EFECTOS ESPECIALES

DATOS TECNICOS
LOS ESTOPINES ESPECIALES SON ELÉCTRICOS Y DEBEN DE SER
INSTANTÁNEOS RESISTENTES A ALTAS TEMPERATURAS, DISEÑADOS PARA
SU USO CON LAS PERFORADORAS DE CHORRO AISLADAS, TIENEN
CASQUILLO DE ALEACIÓN DE COBRE Y ALAMBRES DE HIERRO DE 50 PIES,
DE DOBLE AISLAMIENTO DE NAYLON.

ENTRE ESTOS ESTOPINES SE CITAN A LOS SISMOGRÀFICOS QUE SON

ESTOPINES INSTANTÁNEOS, DE RÁPIDO FUNCIONAMIENTO, QUE DETONAN
EN MENOS DE MEDIO MILISEGUNDO. EN TODO TRABAJO SÍSMICO ES
ESENCIALMENTE IMPORTANTE QUE EL ESTOPÍN ELÉCTRICO FUNCIONE
INMEDIATAMENTE DESPUÉS DE LA APLICACIÓN DE LA CORRIENTE, LA CUAL
ES MARCADA EN EL REGISTRO SÍSMICO MEDIANTE UN IMPULSO
ELÉCTRICO, ESTA MARCA ES CONSIDERADA AL MISMO TIEMPO DE LA
EXPLOSIÓN, ESTE TIEMPO Y MARCA SON LLAMADOS TIEMPO DE RUPTURA
"TIME BREAK".

ES IMPORTANTE QUE EL PERÍODO DE RETARDO ENTRE LA APLICACIÓN DE

LA CORRIENTE QUE DISPARA EL ESTOPÍN Y LA DETONACIÓN DE ESTE SEA
MÍNIMA. UN ERROR DE SÓLO UNOS CUANTOS MILISEGUNDO SIGNIFICA UN
ERROR DE MUCHOS METROS EN LA LOCALIZACIÓN DE UNA FORMACIÓN
SUBTERRÁNEA.
47
 SISTEMAS DE INICIACION
NO ELECTRICOS “NONELES”

DATOS TECNICOS.
ACTUALMENTE SE COMERCIALIZAN DIVERSIDAD DE DISPOSITIVOS DE
INICIACION NO ELECTRICOS, ENTRE LOS QUE FIGURAN LOS DETONADORES
DE RETARDO NO ELECTRICOS, ESTOS CONSISTEN EN UN TUBO DE
PLASTICO LAMINADO QUE CONTIENE SOBRE SU SUPERFICIE INTERNA UNA
PEQUEÑA CAPA DE MATERIAL REACTIVO (UNA LIBRA POR CADA 30,480 M)
DEL TUBO. CUANDO EL MATERIAL DEL TUBO SE INICIA TRANSMITE UNA
SEÑAL DE BAJA ENERGIA A 1,981 M/S.

LA DEFLAGRACION SE PROPAGA A TRAVES DEL TUBO TRANSMISOR,

DEJANDO INTACTA LA SUPERFICIE EXTERIOR, EL TUBO NO DEFLAGRA, NI
DETONA NINGUN TIPO DE EXPLOSIVO CON EL CUAL ENTRA EN CONTACTO;
UNICAMENTE INICIA AL DETONADOR CON RETARDO NO ELECTRICO. EL
DIAMETRO DEL TUBO ES DE 0.30 CM Y TIENE UNA RESISTENCIA MINIMA A LA
TENSION DE 13.6 kg. Y UNA ELONGACION DEL 200 %.

ESTOS DISPOSITIVOS SON MUY SEGUROS, NO SE INCIAN POR

TRANSMISORES DE RADIO DE ALTA FRECUENCIA, ELECTRICIDAD ESTATICA
O EXTRAÑA, FLAMA, FRICCION O LOS IMPACTOS.

SE FABRICAN EN VARIOS TIPOS, ATENDIENDO AL TIEMPO DE RETARDO QUE

SE REQUIEREA , ASI COMO AL DISEÑO DE LA VOLADURA.
48
 CONECTOR

DATOS TECNICOS

LOS CONECTORES SON DISPOSITIVOS DE RETARDO EN MILISEGUNDOS,

NO ELÉCTRICOS, DE INTERVALO CORTO, QUE SE EMPLEA EN VOLADURAS
PARA DAR TIEMPO DE RETARDO Y SE INICIAN EN LA SUPERFICIE MEDIANTE
CORDÓN DETONANTE.

ESTOS DISPOSITIVOS, CONSISTEN EN UNA PIEZA DE PLÁSTICO, EL CUAL

CONTIENE UN ELEMENTO DE RETARDO DENTRO DE UN TUBO DE COBRE
EN LA PORCIÓN CENTRAL, CADA EXTREMO ESTA HECHO DE TAL FORMA
QUE EL CORDÓN DETONANTE PUEDA SER ENLAZADO Y TRABADO CON EL
CONECTOR CON UN PASADOR AGUZADO.

LOS CONECTORES DEBEN SER PROTEGIDOS DE UN IMPACTO ACCIDENTAL,

ASÍ COMO LA FLAMA, CALOR EXCESIVO Y LAS CHISPAS.

49
 CONECTORES

DATOS TÉCNICOS

SE MENCIONAN DOS TIPOS (MS Y TH)

CONECTOR “MS”: ES UN RETARDADOR NO-ELÉCTRICO QUE CONSISTE DE

UN TUBO DE 45 CMS. DE LONGITUD CON DOS RETARDADORES IDÉNTICOS
EN CADA EXTREMO, DENTRO DE UN BLOQUE CONECTOR.
LA FUNCIÓN DEL CONECTOR “MS” ES LA DE PROPORCIONAR UN TIEMPO
DE RETARDO EN MILISEGUNDOS ENTRE BARRENOS DE VOLADURAS
INICIADAS CON CORDÓN DETONANTE, ESTO PUEDE LOGRARSE
CORTANDO LA LÍNEA DE CORDÓN DETONANTE Y CONECTANDO CADA
EXTREMO A CADA UNO DE LOS BLOQUES CONECTORES.

EL CONECTOR “MS” ES BI-DIRECCIONAL, ESTO ES DE GRAN AYUDA

CUANDO SE REQUIERE MÁS DE UN CAMINO PARA LA INICIACIÓN, COMO
EN LAS VOLADURAS DE VARIAS FILAS DE BARRENOS.

ACTUALMENTE SE FABRICAN CONECTORES CON DIFERENTES TIEMPOS

DE RETARDO Y COLORES, MISMOS DEPENDERAN DEL FABRICANTE,
EJEMPLO CONECTORES (MS) DU PONT:

TIEMPO DE COLOR PIEZAS POR

RETARDO CAJA
9 min. VERDE. 60
17 min. AMARILLO. 60
25 min. ROJO. 60
25 min. NEGRO 60
35 min. AMARILLO 60
50 min. BLANCO. 60
65 min. NEGRO. 60

50
 CONECTOR “TH” E “IGNITACORD”

DATOS TÉCNICOS

CONECTORES “TH”: LOS CONECTORES TH ASEGURAN LA TRANSMISIÓN DE LA

FLAMA DEL “IGNITACORD” A LA MECHA. EL CONECTOR ES UN CASQUILLO DE
ALEACIÓN DE COBRE O DE ALUMINIO QUE CONTIENE EN SU BASE UNA MEZCLA DE
IGNICIÓN. CON UNA RANURA CERCANA EN SU BASE (EXTREMO CERRADO) QUE
PERMITE ASEGURAR Y COLOCAR AL IGNITACORD EN CONTACTO CON LA MEZCLA
DE IGNICIÓN. LOS CONECTORES SON RESISTENTES AL AGUA Y UNA VEZ
ENGARGOLADOS A LA MECHA LA PROTEGEN CONTRA LA HUMEDAD.
IGNITACORD. EL IGNITACORD ES A LA VEZ UN HILO METALICO DE IGNICIÓN Y DE
RETARDO. ES UN ALAMBRE FLEXIBLE RECUBIERTO POR UN COMPUESTO
INFLAMABLE QUE ARDE A UNA VELOCIDAD UNIFORME. PRODUCIENDO UNA FLAMA
VIGOROSA Y CON INTENSIDAD MÁS QUE SUFICIENTE PARA ENCENDER LOS
CONECTORES ENGARGOLADOS A LAS MECHAS. PERMITE ENCENDER TODAS LAS
MECHAS DE UNA BARRENACIÓN EN UN ORDEN DETERMINADO, ELIMINANDO EL
ENCENDIDO INDIVIDUAL Y PUDIENDO ABANDONAR EL ÁREA DE LA VOLADURA TAN
PRONTO COMO EL CIRCUITO HA SIDO ENCENDIDO.
NORMALMENTE SE FABRICAN IGNITACORDS CON DIFERENTES VELOCIDADES DE
DEFLAGRACION, SIENDO LOS MAS COMUNES LOS DE VELOCIDAD MEDIA, BAJA Y
ALTA, EJEMPLO EL TIPO "A“ ES DE COLOR VERDE Y ARDE A UNA VELOCIDAD
APROXIMADA DE 25 m/s.

51
 LUZ DE BENGALA ILGORE

DATOS TÉCNICOS

LAS BENGALAS Y FUMÍGENOS SON DISPOSITIVO DE SALVAMENTO QUE

CONTIENEN MEZCLAS QUIMICAS, MISMAS QUE AL MOMENTO DE INICIARSE
PRODUCEN EFECTOS LUMINOSOS, NORMALMENTE LUZ Y/O HUMO.

DADO SU CONTENIDO ESTOS ARTIFICIOS QUEDAN CLASIFICADOS COMO

EXPLOSIVOS CLASE “B”.

LAS BENGALAS Y FUMÍGENOS DEBEN SER ESTIBADOS EN LUGARES SECOS

PROTEGIDOS Y DE FÁCIL ACCESO, NO SE DEBEN ALMACENAR EN LUGARES
CON SOLVENTES, COMBUSTIBLES, PINTURAS, BARNICES, O GARRAFAS, ES
DECIR CON CUALQUIER ELEMENTO QUE CONTENGA SUSTANCIAS QUÍMICAS
O GASEOSAS EVENTUALMENTE AGRESIVAS O CORROSIVAS, NI EN
LUGARES DONDE ESTÉN SOMETIDAS A PRESIÓN CONSTANTE POR CARGA
MECÁNICA.

52
 LUZ DE BENGALA ILGORE

DATOS TÉCNICOS

PARA SU CONSERVACION SE DEBE PROCURAR CONDICIONES ADECUADAS

DE ALMACENAMIENTO, SIN EMBARGO DADA SU COMPOSICION, AL PASO
DEL TIEMPO LAS MEZCLAS QUIMICAS SE DEGRADAN POR SI MISMAS, POR
LO QUE DEBEN RENOVARSE CUANDO CADUCA SU VIDA ÚTIL.

PARA ACTIVAR LAS BENGALAS Y FUMÍGENOS, SE DEBE PROCEDER DE LA

SIGUIENTE MANERA:

1. SE ACTIVA POR ACCIÓN MECÁNICA, SIMILAR AL ENCENDIDO DE UN

FÓSFORO (TIENE UN RETARDO DE POR LO MENOS 12 SEG.)

2. EXTENDER EL BRAZO CON UN ANGULO DE ELEVACIÓN DE 45º EN

DIRECCIÓN AL VIENTO Y SUJETÁNDOLA EN SU EXTREMO INFERIOR.

3. LAS SEÑALES FUMÍGENAS, IMPLICAN MENOS RIESGOS QUE LA

BENGALAS, SU ENCENDIDO ES MECÁNICO (POR FROTACIÓN), Y UNA VES
ENCENDIDA TARDA UNOS SEGUNDOS PARA SER LANZADA.

LAS BENGALAS ARDERÁN CON UN COLOR ROJO BRILLANTE Y

UNIFORMEMENTE CON UNA INTENSIDAD LUMÍNICA DE 15,000 CANDELAS Y
UN PERIODO DE COMBUSTIÓN DE 1 MINUTO, TIENEN LA CARACTERÍSTICA
DE QUE SEGUIRÁN ARDIENDO TRAS HABERLAS SUMERGIDO EN AGUA A
UNA PROFUNDIDAD DE 10 CM. DURANTE 10 SEG.

LAS SEÑALES FUMÍGENAS EMITIRÁN HUMO DE COLOR VISIBLE EN

CANTIDAD UNIFORME DURANTE 3 MINUTOS.

LA CALIDAD DEL ARTIFICIO SE GARANTIZA AL SOMETERLO A UNA SERIE DE

PRUEBAS NORMALIZADAS DE TEMPERATURA, RESISTENCIA AL AGUA,
CORROSIÓN Y DE SEGURIDAD EN SU MANEJO.

53
 ENCENDEDOR IMPERMEABLE DE
ESPOLETAS. (TIRAFRICTOR M60)

DATOS TÉCNICOS

ESTE DISPOSITIVO FUE INTRODUCIDO POR EL EJERCITO ALEMÁN CON UN

SEGURO DE TRANSPORTE PARA VOLAR MINAS.

FUERON ELLOS QUIENES COMERCIALIZARON LAS PATENTES EN PAÍSES

EXTRANJEROS, EXISTEN PARA MINAS ANTIPERSONAL CON CONEXIÓN DE
ESCALÓN “MIOXI”, ESTAS MINAS ANTIPERSONAL SON APLICADAS
INVERSAMENTE PARA TERRENO ABIERTO O PARA CAMINOS BLOQUEADOS
CON OBJETOS DE PROTECCIÓN. ESTE DISPOSITIVO TIENE UNA LONGITUD
DE 96 mm. UN DIÁMETRO DE 20 mm. PESO 60g. Y UNA POTENCIA DE 5 A 15
Kp.

VIENE EN DOS PRESENTACIONES YA SEA EMPACADO EN CAJA DE CARTÓN

EN 6 PIEZAS O BIEN EN CAJA DE MADERA CON 96 PIEZAS, ESTA ULTIMA
CON UN PESO DE 26 Kg. CON 2 CARRETES DE 10 m. Y 4 SUJETADORES DE
HIERRO.

54
