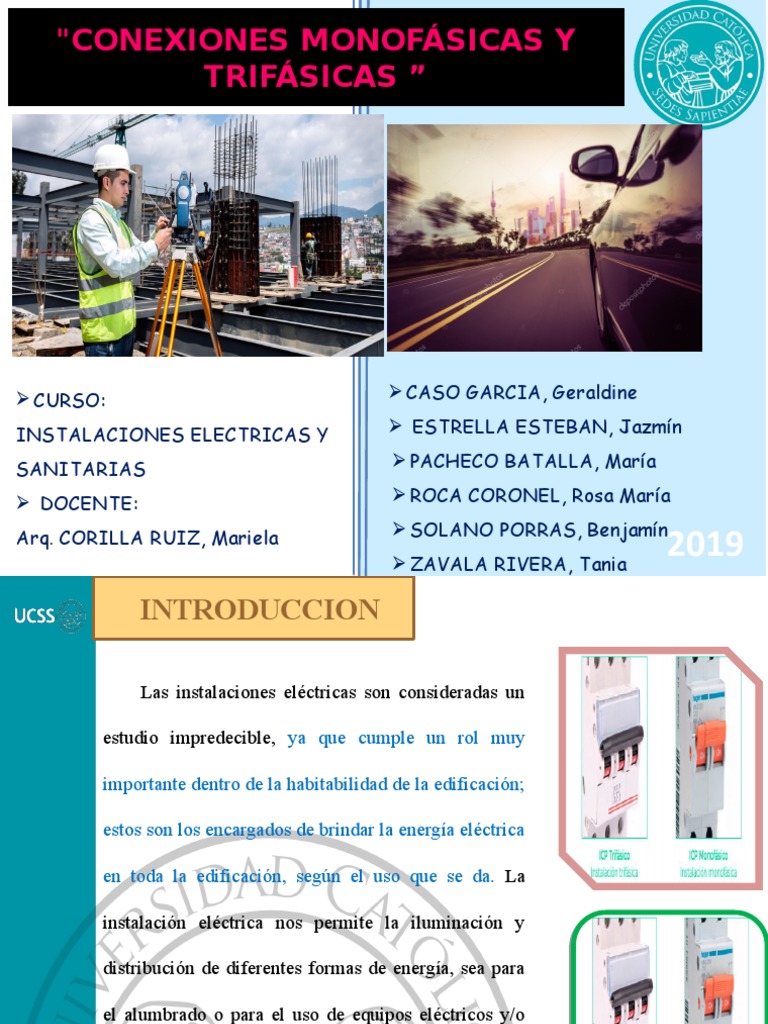

"CONEXIONES MONOFÁSICAS Y
TRIFÁSICAS ”
CURSO: CASO GARCIA, Geraldine
INSTALACIONES ELECTRICAS Y ESTRELLA ESTEBAN, Jazmín
SANITARIAS PACHECO BATALLA, María
DOCENTE: ROCA CORONEL, Rosa María
Arq. CORILLA RUIZ, Mariela SOLANO PORRAS, Benjamín
ZAVALA RIVERA, Tania
2019
INTRODUCCION
Las instalaciones eléctricas son consideradas un
estudio impredecible, ya que cumple un rol muy
importante dentro de la habitabilidad de la edificación;
estos son los encargados de brindar la energía eléctrica
en toda la edificación, según el uso que se da. La
instalación eléctrica nos permite la iluminación y
distribución de diferentes formas de energía, sea para
el alumbrado o para el uso de equipos eléctricos y/o
máquinas.
OBJETIVOS
Objetivo general
Conocer e identificar la diferencia entre conexiones monofásicas y
trifásicas, según el uso que tiene en las edificaciones
Objetivos específicos
Conocer e identificar los procesos de instalación, intensidad de
corriente y tipos de cable de instalación.|
MONOFASICO
Una instalación o sistema monofásico es un sistema
de producción, distribución y consumo de energía
eléctrica que se crea gracias a una corriente alterna
o una fase consiguiendo que todo el voltaje varíe
del mismo modo.
Se caracteriza por:
Es el tipo de Sus tensiones Para saber si la instalación de tu
cableado que se normalizadas están casa es monofásica, tienes que
encuentran en la entre los 220 o 230 hacer lo siguiente: acudir al
mayoría de hogares voltios, por lo que la panel eléctrico y comprobar que
(independiente del potencia a contratar las “pletinas” que están dentro
tamaño de la es entre 13,8 kW o del cuadro de fusibles son
vivienda). 14,5 kW. dobles. Si estas son dobles, tu
instalación es monofásica.
CORRIENTE
La corriente monofásica es aquella corriente
que viaja por un solo conductor en una única
fase sin que varíe su voltaje. Estas instalaciones
tienen una vía de entrada en los puntos de
suministro y la corriente regresa por otra
llamada "cable neutro".
VENTAJAS
La principal ventaja que tienen los
electrodomésticos monofásicos respecto a
los trifásicos es que tienen un consumo
menor y por tanto son más económicos.
CABLES
Para alimentar una instalación monofásica
correctamente podemos usar los siguientes cables:
Bipolares Tripolares
Tripolares (tres
Bipolares (dos conductores): azul
conductores): azul (neutro), marrón (una
(neutro) y marrón fase) y amarillo-verde
(una fase). (cable de tierra).
TRIFASICO
un sistema de producción, distribución y consumo de
energía eléctrica formado por tres corrientes alternas
monofásicas de igual frecuencia y amplitud que
presentan una cierta diferencia de fase entre ellas,
en torno a 120°, y están dadas en un orden
determinado.
Tensión de Fase
Tensión de cada fuente del sistema o tensión sobre la
impedancia de cada rama.
Corriente de Línea: Corriente Corriente de Fase: Corriente
por la línea que sale de la por la fuente o por la
fuente o corriente solicitada por impedancia de cada rama.
la carga.
INSTALACION
Una instalación o sistema trifásico es aquel sistema de
producción, distribución y consumo de electricidad que se
forma a través de 3 corrientes alternas monofásicas.
Se caracteriza
Las podemos encontrar en
Sus tensiones normalizadas
edificios comerciales y
se fijan a 380 o 400 voltios.
curiosamente en algunas
Estas instalaciones requieren
viviendas antiguas.
de una potencia eléctrica
cuentan con tres fases y
con tres corrientes Para comprobar si tu
alternas diferentes, que instalación es trifásica, tienes
dividen la potencia de la que ver si el ICP es un
instalación entre tres. interruptor triple.
CORRIENTES
Se trata de un sistema de 3 tensiones acopladas,
alternas y que tienen un desfase de 120º entre ellas,
se transportan por 3 sistemas conductores o fases
que se suelen denominar R, S y T.
CORRIENTES
Sin embargo, para alimentar una
instalación trifásica usaríamos los cables que
detallamos a continuación:
Tetra polares (cuatro Penta polares (cinco
conductores): conductores):
• gris, marrón y
• gris, marrón y • gris, marrón y negro (las tres • gris, marrón y
negro (las tres fases) y amarillo-
negro (las tres verde (tierra). negro (las tres
fases). fases) y azul fases), amarillo-
(neutro). verde (tierra) y azul
Tripolares (tres Tetra polares (cuatro (neutro).
conductores): conductores):
PREVENCION DE LOS PELIGROS DE LA
ELECTRICIDAD
1. Peligros Derivados del Uso de la Electricidad
La descarga eléctrica, ocurre cuando una persona entrar en contacto
con un conductor, equipo o accesorio que está con tensión, o al
tocar una parte metálica que normalmente no transporta corriente
El arco eléctrico o chispa eléctrica, que puede producirse debido a
cortocircuitos, a la interrupción de un flujo de corriente, fallas en
equipos o accesorios debido a la disminución del nivel de
aislamiento
Los incendios de origen eléctrico, que principalmente se deben al
sobrecalentamiento de conductores y equipos, a conductores y
equipos sin la adecuada protección contra sobre corrientes, a
descargas atmosféricas
CONCLUSIONES
Se identificó la diferencia entre conexiones monofásicas y trifásicas,
según el uso que tiene en las edificaciones+
Se conoció los procesos de instalación, intensidad de corriente y tipos de
cable de instalación del monofásico y trifásico
Se identifico las diversas formas de determinar una instalación
monofásica y trifásica.
Se conoció los números de cables que debe contener para cada fase.
RECOMENDACIONES
Al momento de la instalación de llaves termomagnéticas, se recomienda revisar las
entradas de cable y las salidas, a fin de conectar de manera correcta.
Identificar las llaves termomagnéticas, si son para conexiones monofásicas o trifásicas,
según el uso que se le da a la edificación.
En la colocación de los cables, se recomienda observar si los cables se encuentran en
buen estado antes de hacer conexiones porque si se encuentran conectado a la red y
fluye energía, se generará corto circuito.
Las conexiones clandestinas de conexiones trifásicas son muy peligrosas, se puede
generar fallas eléctricas y daños irreparables en los equipos que se utilicen.
