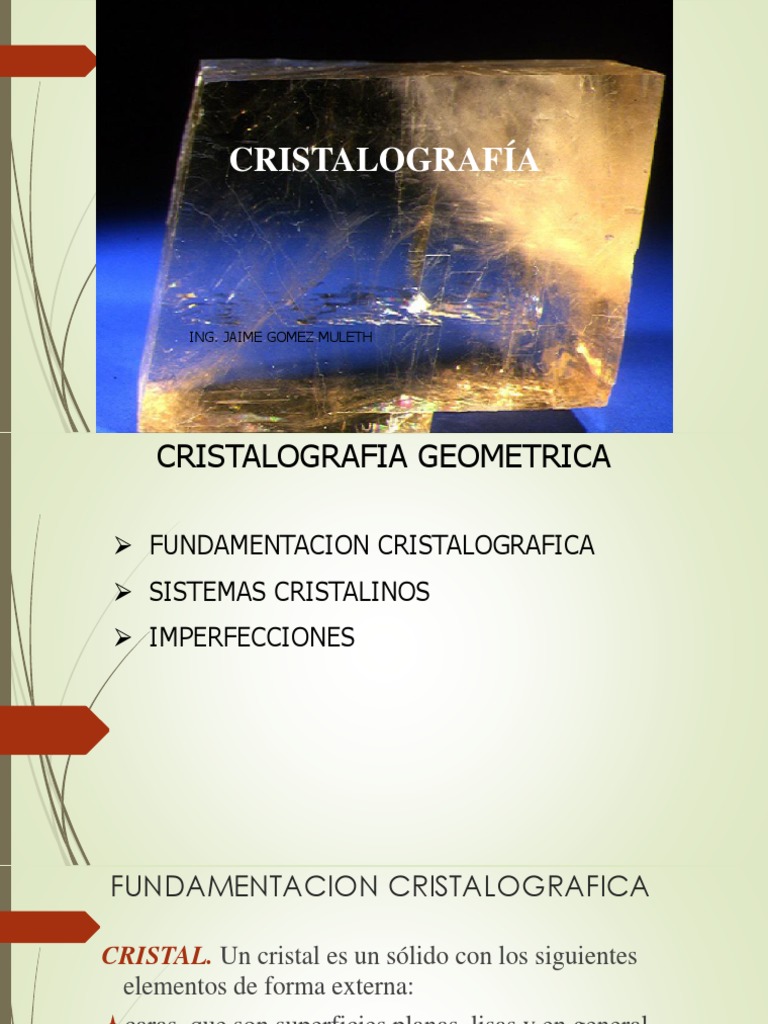

CRISTALOGRAFÍA

ING. JAIME GOMEZ MULETH

 CRISTALOGRAFIA GEOMETRICA

 FUNDAMENTACION CRISTALOGRAFICA
 SISTEMAS CRISTALINOS
 IMPERFECCIONES
FUNDAMENTACION CRISTALOGRAFICA

CRISTAL. Un cristal es un sólido con los siguientes

elementos de forma externa:
caras, que son superficies planas, lisas y en general
brillantes, que limitan el cristal,
aristas que se determinan por la intersección de dos
caras adyacentes,
vértices, que se determinan por la interacción de tres
o más caras
 FUNDAMENTACION CRISTALOGRAFICA

CRISTALIZACION

Es el proceso de generación de los cristales de los distintos minerales que

componen las rocas ígneas e intervienen los siguientes factores de
cristalización:
 Descenso de temperatura (del material en proceso de consolidación)
 Descenso de presión ( del material en proceso de consolidación)
 Variación del tiempo (durante el proceso de consolidación)
 Espacio ( disponible para la consolidación, está directamente
vinculado con el punto siguiente lo cual determina el tamaño del
cristal)
 Material a cristalizar ( la cantidad de material en proceso de
consolidación)
 FUNDAMENTACION CRISTALOGRAFICA
FUNDAMENTOS DE CRISTALOGRAFIA

La existencia de estos elementos de forma determina que existan

también elementos de simetría, según los cuales se disponen las caras,
aristas y vértices, en el espacio y son:
Plano de simetría (P),
Eje de simetría (E),existen ejes binarios (E2), ternarios (E3),
cuaternarios (E4) y senarios (E6). Cada uno de ellos representa el
número de veces que se repite el aspecto del cristal en una revolución
completa.
Centro de simetría (C), es un punto a través del cual se equidistan las
caras, aristas y vértices.
FUNDAMENTACION CRISTALOGRAFICA

REDES CRISTALINAS
La estructura cristalina es una organización espacial de los
elementos constituyentes de un cristal.Los átomos o
moléculas de un mineral se disponen en sucesiones
repetitivas y regulares en el espacio.
Red cristalina es la representación (el modelo) de esa
disposición.En una red cada elemento que se repite está
representado como un punto o nudo.El poliedro de
coordinación es la disposición de aniones alrededor de
un catión, que definen una
figura geométrica y que se repite en el espacio.
FUNDAMENTACION CRISTALOGRAFICA

REDES ESPACIALES (DE BRAVAIS) Y SISTEMAS

CRISTALINOS

La superposición de los cinco tipos de redes

planas da lugar a redes tridimensionales. Al
hacerlo, se demuestra que sólo hay 14
redes tridimensionales que se conocen
como redes de Bravais.La redes se
clasifican en 7 sistemas cristalinos definidos
por su simetría, a estudiar mas adelante.
FUNDAMENTACION CRISTALOGRAFICA

RETICULO – CRUZ AXIAL

Ejes Cristalográficos:
Ejes de referencia de los elementos geométricos de un cristal.
Tienen origen en el centro del cristal, pueden no ser
ortogonales entre sí.
- El eje a es horizontal y está en posición
delante- atrás.
- El eje b es horizontal y está en posición
derecha-izquierda.
- El eje c es vertical.
Los ángulos que forman los ejes entre sí se denominan:
-Alfa: a
- Beta: ß
- Gama: Estos conforman la cruz axial.
FUNDAMENTACION CRISTALOGRAFICA
ELEMENTOS DE SIMETRÍA

La mayoría de los cristales muestran

regularidad o simetría en la disposición de las caras y ángulos
similares.
Realizando ciertas operaciones sobre ellos
las caras y ángulos similares pueden hacerse coincidir.

PLANO DE SIMETRIA: plano imaginario

que divide un cristal en dos mitales, cada una de las cuales es la
imagen especular de la otra.
FUNDAMENTACION CRISTALOGRAFICA

ELEMENTOS DE SIMETRÍA
FUNDAMENTACION CRISTALOGRAFICA

ELEMENTOS DE SIMETRÍA

EJE DE SIMETRIA: línea imaginaria a través del cristal, alrededor

de la cual puede hacerse girar el cristal y repetir éste su
aspecto 2 o más veces durante una revolución completa.
FUNDAMENTACION CRISTALOGRAFICA

ELEMENTOS DE SIMETRÍA

CENTRO DE SIMETRIA: al hacer pasar una línea imaginaria

desde un punto cualquiera de su superficie a través del centro se
halla sobre dicha línea y a una distancia igual, más allá del
centro, otro punto similar al primero
SISTEMAS CRISTALINOS

SISTEMA CÚBICO

Los tres ejes tienen la misma longitud y son perpendiculares entre

sí.
a = b = c; a = ß = = 90°
SISTEMAS CRISTALINOS

SISTEMA CÚBICO
CLASE HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA TETRAGONAL

Dos ejes iguales (horizontal) y un tercero (vertical) de longitud diferente,todos

perpendiculares entre sí.
a = b c; a = ß = = 90°
SISTEMAS CRISTALINOS

SISTEMA TETRAGONAL
FORMA HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA ROMBICO

Posee tres ejes perpendiculares, todos de distinta longitud.

a b c; a = ß = = 90
SISTEMAS CRISTALINOS

SISTEMA ROMBICO
FORMA HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA HEXAGONAL

Intervienen cuatro ejes cristalográficos en lugar de tres.Los tres

horizontales son iguales entre sí y se cortan a 120°.
El vertical es mayor o menor que los anteriores.
a = b = d c; a = ß = d = 90°, = 120°
SISTEMAS CRISTALINOS

SISTEMA HEXAGONAL

FORMA HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA TRIGONAL

Intervienen cuatro ejes cristalográficos en lugar de tres.Los tres

horizontales son iguales entre sí y se cortan a 120°.
El vertical es mayor o menor que los anteriores.
a = b = d c; a = ß = d = 90°, = 120°
SISTEMAS CRISTALINOS

SISTEMA TRIGONAL
FORMA HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA MONOCLINICO

Tres ejes desiguales, dos de los cuales se cortan según un

ángulo oblicuo y el tercero es perpendicular al plano de los otros
dos. Los ángulos son iguales o mayor de 90°.
a b c; a = = 90°, ß > 90°
SISTEMAS CRISTALINOS

SISTEMA MONOCLINICO
FORMA HOLOEDRICA
SISTEMAS CRISTALINOS

SISTEMA TRICLINICO

Tres ejes desiguales y tres ángulos desiguales entre sí y

diferentes de 90°.
a b c, a ß 90°
Carece de elementos de simetría o posee 1C en la clase
holoédrica.
SISTEMA CRISTALINO
IMPERFECCIONES
 CRISTALOGRAFIA FISICAS
Las propiedades físicas de los minerales son muy importantes para
la determinación rápida de los minerales, pues muchos de ellos
pueden reconocerse por simple observación. Estas propiedades se
pueden agrupar en:
propiedades vectoriales, aquellas que se verifican según un
sentido y dirección de un vector imaginario,
propiedades ópticas, se verifican de acuerdo al comportamiento
de la luz en el mineral,
propiedades escalares, son aquellas que se verifican de la misma
manera en todos los sentidos y direcciones,
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES

DUREZA: La resistencia ofrecida por un mineral a la abrasión, o al

raspado. Es de gran importancia en el reconocimiento rápido de
los minerales, pues una dureza aproximada de una muestra se
puede determinar fácilmente. (1). La dureza de un mineral
depende de su composición química y también de la disposición
estructural de sus átomos. Cuanto más grandes son las fuerzas de
enlace, mayor será la dureza del mineral (3). La dureza se mide
por la resistencia que ofrece una superficie a la abrasión (1).
La dureza de un mineral se determina por su situación
aproximada en la escala de Mohs. El mineral de mayor dureza
rayará al más blando. Dos minerales con la misma dureza no se
rayarán entre sí, si lo hacen, será de una forma muy ligera. Si el
cuarzo raya un mineral y el mineral raya al feldespato se dice que
ese mineral tiene una dureza de 6.5.
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES
ESCALA DE MOHS
La escala de Mohs es a puramente ordinal escala. Por ejemplo,
corindón (9) es dos veces más duro que topaz (8), solamente el
diamante (10) son casi cuatro veces más duras que el corindón.
La tabla debajo de la comparación de las demostraciones con
dureza absoluta midió por a esclerómetro, con ejemplos
ilustrados.
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES
DENSIDAD Y FRACTURA

LA DENSIDAD de un mineral es su masa por unidad de

volumen y es necesario especificar las unidades usadas, por
ejemplo kilogramos por metro cúbico o libras por pie
cuadradas. La densidad de un mineral puede obtenerse
pesando directamente el ejemplar, primero en el aire luego
en el agua .
LA FRACTURA de un mineral se refiere al carácter de la
superficie obtenida cuando sustancias cristalinas se
rompen, en direcciones distintas de aquellas en las que
puede tener lugar una exfoliación o ésta es muy débil,
proporcionan superficies de fractura muy fáciles.
Concordea.- las superficies se curvan y toman una forma de
concha ejemplo el cuarzo
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES

CLASES DE FRACTURAS

Lisa.- las superficies de fractura son lisas o casi lisas, es

decir, que aproximadamente planas. Ejemplo calizas.
Irregulares.- las superficies son más desiguales. Ejemplo la
rodaita. Las superficies de fractura tienen muchos puntos
agudos y bastantes irregulares.
Astillosa.-el mineral se rompe en astillas o fibras. Ejemplo
pectolita.
Terrosa.- fractura irregular característica de las sustancias
terrosas, o tiza como caolín. (2).
Las fracturas están en relación con el punto de aplicación
de la fuerza y tienden a formar superficies curvas que se
describen como concoidales
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES
TENACIDAD

Es la resistencia que un mineral opone a ser roto, molido,

doblado o desgarrado y es típica de los minerales
metálicos. Esta puede ser:
frágil: que se rompe o hace polvo con facilidad y no se
puede cortar en láminas como el cuarzo.
Dúctil: se puede estirar para formar alambres, ejemplo: el
cobre y la plata.
Flexible: finas capas de mineral se pueden curvar sin llegar
a romperse y no recupera su forma aunque se quite la
presión ejercida. Ejemplo talco foliado.
Elástico: finas capas de mineral se pueden curvar sin llegar
a romperse, pero recuperan su forma cuando se quita la
presión. Ejemplo: mica
EL PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES VECTORIALES

CONDUCTIVIDAD ELÉCTRICA

La mayoría de los minerales, excepto aquellos que tienen

un lustre metálico, entre los sulfuros y óxidos, son no
conductores. Solo los no conductores pueden mostrar
fenómenos piro eléctricos, y solo los conductores
pueden dar una corriente termoeléctrica. Los
experimentos han demostrado que la conductividad
eléctrica es igual en todas direcciones en los cristales
isométricos y que los cristales de otros varían con la
dirección del cristal, ajustándose a las misma leyes que
gobiernan la trasmisión de la luz.
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES OPTICAS

Brillo.- Es la posibilidad que tiene el mineral de refractar o

reflejar el rayo de luz que sobre él incide. Esta
propiedad además de óptica puede ser considerada
vectorial debido al comportamiento dual de la luz.
Tipos de brillo: métalico, adamantino, vítreo,
nacarado, resinoso, mate, etc.
Transparencia.- La propiedad de la transparencia está
estrechamente vinculada con el brillo y es función del
comportamiento del rayo de luz en los cristales de los
minerales. Así los minerales pueden ser: Transparentes,
semitransparentes, translúcidos y opacos.
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES OPTICAS

RAYA. Es el color del polvo fino de un cristal y

frecuentemente se ha usado en la determinación de
minerales. Aunque el color de los minerales varíe, el de
la raya suele ser constante. El color de la raya se
determina por corte, limado o rasguño.. Los siguientes
tres minerales de hierro pueden ser todos negros, pero
se distinguen con facilidad por sus rayas respectivas:
hematita ( Fe2O3) pardo rojizo; goethita (HFeO2) pardo
amarillento;
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES OPTICAS
Lustre. Naturaleza del lustre. Una variación en la cantidad
de luz reflejada produce diferentes grados de intensidad
de lustre; una variación en la naturaleza de la superficie
reflejante produce clases de lustre.
Clases de lustre: las clases de lustre reconocidas son las
siguientes:
metálico: no se dice que un mineral tenga lustre metálico a
menos que sea opaco en el sentido mineralógico, esto
es, que no se trasmita luz alguna en los bordes de las
astillas delgadas.
No metálico: Adamantino,Vítreo, Resinoso, Grasoso, Perlino ,
Sedoso
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES OPTICAS

COLOR.- El color de los minerales depende de la incidencia del

rayo de luz y de la absorción diferencial de las ondas luminosas.
En algunos casos el color es propio del mineral, debido a
cantidades apreciables de un elemento dado, como el hierro
que tiene un fuerte poder de pigmentación, es el caso de los
minerales idiocromáticos .
En otros casos el color se debe a la presencia de impurezas, es lo
que ocurre en los minerales alocromáticos
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES ESCALARES
HÁBITO Y CRUCERO

Cuando los cristales crecen sin interferencias, adoptan

formas relacionadas con su estructura interna. La forma
general de los cristales de un mineral se llama hábito y
algunas veces es útil para la identificación del mismo.
Existen varios tipos entre ellos tenemos: columnar,
Prismático , Tabular , Foliado , Brotoidal , Reniforme ,
Granular , Masivo

Crucero: Es la tendencia de un mineral cristalizado a

romperse en ciertas direcciones definidas, produciendo
superficies más o menos lisas. Es obvio que un valor
mínimo de cohesión en la dirección de la fractura fácil,
es decir, normal al propio plano del crucero.
PROPIEDADES FISICAS DE LOS
MINERALES
PROPIEDADES ESCALARES

MAGNETISMO

Todos los minerales están afectados por un campo

magnético. Los minerales que son atraídos ligeramente
por un imán se llaman paramagnéticos, mientras que los
minerales que son ligeramente repelidos se llaman
paramagnéticos,. Las diferentes propiedades
magnéticas delos minerales permiten separarlos de
otros, cuando se encuentran en mezclas.
PROPIEDADES FISICAS DE LOS
MINERALES
OTRAS PROPIEDADES

SON:

1. OLOR (Dependen del humedecimiento y de la impurezas)

2. SABOR (dependen de la solubilidad del medio en que se
encuentren )
3. DIAFANIDAD (grado de dejarse atravesar de la luz)
4. PESO ESPECÍFICO (peso por unidad de volumen)
5. FLUORESCENCIA (propiedad del mineral para emitir luz)
6. FOSFORECENCIA (propiedad de absorver energia)
7. TACTO (depende de su textura y temperatura a la que se
encuentre)
8. FUSIBILIDAD ( punto de fusión de un mineral)
CRISTALOGRAFIA QUIMICA

CRISTALOQUÍMICA

ISOMORFISMO. Dos minerales o más son isomorfos cuando

presentan un mismo sistema cristalino (igual forma) y distinta
composición química.
Son isomorfos la galena y la halita, su celdilla elemental es cúbica.
La galena es sulfuro de plomo y la halita cloruro sódico.
PROPIEDADES QUIMICAS DE LOS
MINERALES
CRISTALOQUÍMICA
PROPIEDADES QUIMICAS DE LOS
MINERALES
CRISTALOQUÍMICA
POLIMORFISMO. Dos minerales o más son polimorfos
cuando presentan la misma composición química y
distinto sistema cristalino.

Composión Mineral Simetría

Química
SiO2 Cuarzo Trigonal
Tridimita Hexagonal
Cristobalita Cúbico
CaCO3 Calcita Trigonal
Aragonito Ortorrómbico
C Diamante Cúbico
Grafito Hexagonal
 Stishovite
10

Pressure (GPa)
6
Coesite

- quartz
2
- quartz Liquid
Cristobalite
Tridymite

600 1000 1400 1800 2200 2600

Temperature C o
P6222

P3221
PROPIEDADES QUIMICAS DE LOS
MINERALES
CRISTALOQUÍMICA
