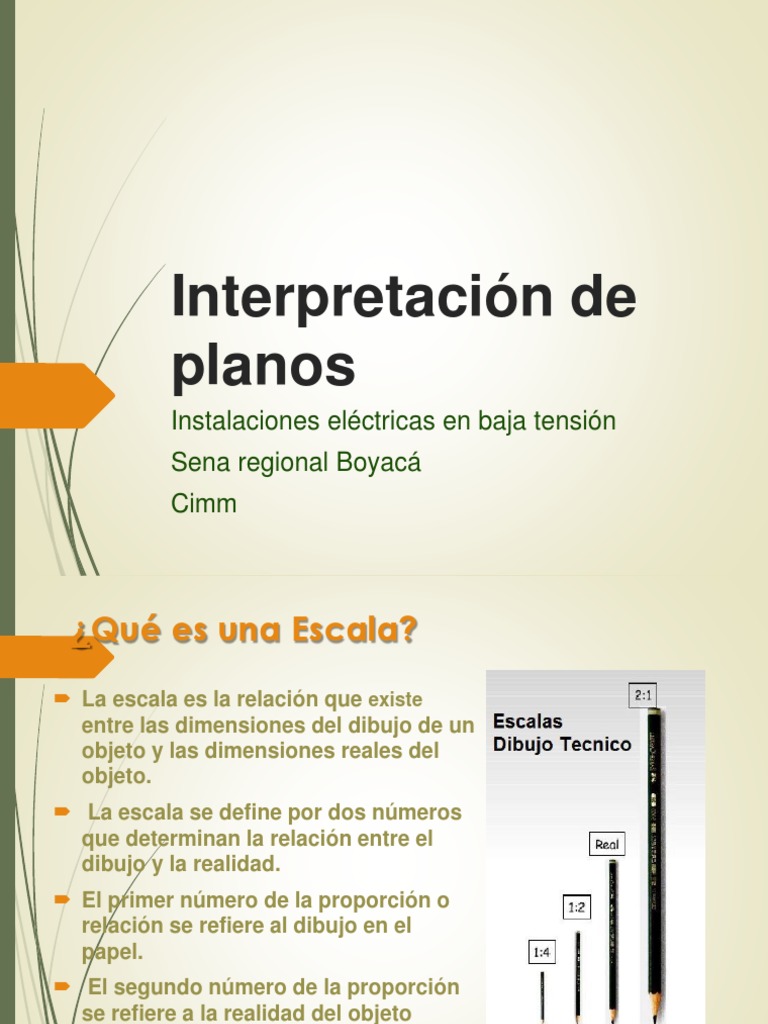

Interpretación de

planos
Instalaciones eléctricas en baja tensión
Sena regional Boyacá
Cimm
 ¿Qué es una Escala?
 La escala es la relación que existe
entre las dimensiones del dibujo de un
objeto y las dimensiones reales del
objeto.
 La escala se define por dos números
que determinan la relación entre el
dibujo y la realidad.
 El primer número de la proporción o
relación se refiere al dibujo en el
papel.
 El segundo número de la proporción
se refiere a la realidad del objeto
(dimensiones reales).
 Tipos de Escalas
 Escala de Reducción: Se usa
cuando el objeto en el dibujo
es menor que en la realidad,
es decir los objetos se dibujan
más pequeños que su
tamaño real
 Escala de Ampliación: Se
usa cuando necesitamos
hacer el dibujo del objeto
más grande que el objeto
real. El dibujo es más
grande que el objeto real.
 QUE ENCONTRAMOS EN LOS
PLANOS

 Los Planos son la representación gráfica y exhaustiva de

todos los elementos que plantea un proyecto. Contienen
la geometría plana y volumétrica de los elementos
proyectados de forma que los defina completamente en
sus tres dimensiones
EJES ACOTADO

LUGARES TIPO DE PLANO

ROTULO
SIMBOLOS
PLANOS ELECTRICOS
Pasos para el diseño de un
plano Electrico Residencial
1. Dialogo Electricista Dueño de la obra.
2. Plano Arquitectónico.
3. Ubicación de puntos a instalar en el plano
arquitectónico.
4. Distribución de puntos en los diferentes
circuitos de la instalación.
5. Distribución de ductos o tubería
intercomunicando los elementos a instalar.
Pasos para el diseño de un
plano Electrico Residencial
6. Distribución eléctrica sobre el plano y sobre los ductos
previamente trazados.
7. Cuadros anexos.
 Cuadro de carga instalada
 Cuadro de carga diversificada.
 Cuadro de convenciones.
 Cuadro de notas.
 Cuadro de localización de la vivienda.
 Cuadro con el diagrama unifilar.
 Rotulo.
1. Dialogo electricista
dueño de la obra.
De este dialogo se obtiene la siguiente información:
 Necesidades de la instalación.
 Tipos de carga a instalar.
 Tipo de acometida a realizar.
 Carga total inicial a instalar.
 Materiales a utilizar.
 Costo total de la mano de obra de la instalación.
 Proyección del plano final de la instalación.
2. Plano arquitectónico

 Para la realización del plano electrico, es necesario

partir del plano arquitectónico porque en el se
encuentra la información general de como va a ser la
construcción de la vivienda.
 Si no hay un plano previamente elaborado y ya se
inició la construcción, es necesario hacer un
levantamiento de lo que esta hecho
Plano arquitectónico
Plano Arquitectónico
3. Ubicación de puntos a instalar en el
plano arquitectónico.
 Se debe marcar los sitios donde se han de ubicar:
 La caja de contador.
 La caja de circuitos.
 Toma corrientes de uso común.
 Lámparas de techo y de aplique.
 Toma corrientes especiales.
 Interruptores.
 Etc.
 4.1 Separación de circuitos e
identificación de los mismos.
 Se deben separar por circuitos así:

Circuitos de alumbrado de uso

común.
Circuitos de tomacorrientes de uso
común.
Circuitos de tomacorrientes para
salidas especiales para aparatos de
potencias mayores.
5. Distribución de ductos o tubería
intercomunicando los elementos a
instalar.
 Una vez se ha separado por circuito los diferentes elementos
a instalar, es necesario empezar a distribuir la tubería de
acuerdo a los circuitos tanto de alumbrado como de tomas
de uso común, así como los de salidas especiales.
 En este paso es importante racionalizar los materiales sin
que esto signifique quitar por quitar.
Distribución de tubería
DISTRIBUCIÓN
ELECTRICA
Circuitos de alumbrado

1. Según la normatividad eléctrica como el RETIE y

NTC 2050, los circuitos de alumbrado deben estar
separados de los circuitos de fuerza tales como
toma corrientes de uso común y de las salidas
especiales.
2. Para efectos de cálculos, se puede considerar
que por cada circuito de alumbrado se pueden
dejar en el, entre 10 y 12 salidas de alumbrado,
entendiendo que cada una de esas salidas
(lámparas Incandescentes) tiene una potencia
de 100 vatios.
 Circuitos de alumbrado

3. Sin embargo se debe considerar

que con el avance tecnológico, en
la actualidad encontramos
lámparas de potencias mucho
menores que 100 w, tales como las
ahorradoras y las tipo Led. Por eso
es necesario realizar los cálculos
adecuados para seleccionar las
luminarias también adecuadas.
Circuitos de toma corriente
de uso común.
 Es importante que en el desarrollo de un plano
electrico al igual que en la ejecución practica de los
mismos, los circuitos de tomas se deben separar de los
circuitos de alumbrado.
 Por cada circuito de tomas de uso común se deben
tener entre 8 y 10 salidas de toma corriente,
considerando una potencia de 180 vatios cada uno.

TOMA GFCI
DISTRIBUCIÓN ELECTRICA DE UN PISO
Circuitos para salidas
especiales
 En los circuitos para salidas especiales se debe
cumplir con los siguientes aspectos:
 La carga de cada circuito será proyectada de acuerdo
a la carga del elemento especial a instalar.
 La tubería y los conductores de alimentación del
circuito, debe extenderse desde la caja de circuitos
directamente hasta el lugar donde se ha de instalar el
toma corriente.
6. Distribución eléctrica sobre el plano y
sobre los ductos previamente trazados.
 Una vez se ha hecho la distribución de todas las tuberías que deben
interconectar los diferentes elementos, ahora es necesario colocar
sobre cada tramo de tubería:
 El numero de conductores que lleva dentro de él.
 El calibre del conductor,
 y el diámetro de tubería que se va a utilizar en ese tramo.
7. Cuadros anexos.

 El plano electrico va acompañado de varios cuadros

anexos en los cuales se condensa la información del
plano electrico en general.
 De igual forma se condensan cálculos de protección
de los circuitos, y la selección de los automáticos para
tal fin.
7.1 Cuadro de Carga
Instalada
 En este cuadro se condensa la información de
cuantos tomas corriente se van a instalar, cuantas
lámparas y tipos de lámparas, y cuantas y que tipo de
salidas especiales es necesario instalar.
 De igual forma la carga parcial de cada circuito y
total de la instalación.
 Las protecciones parciales y total de la instalación.
Selección de Breakers de
protección por cada circuito.

 1. Seleccionar la carga del circuito.

 2. Aplicar ley de watt y calcular el valor de la
intensidad de corriente en el.
 Ejm: P = E x I  I = P/E
3. La corriente calculada se denomina intensidad nominal
del circuito (In)
4. Con el dato In obtenido calculamos la Intensidad de
Protección (Ip) = In x 1.25 (este es un valor constante)
Selección de Breakers de
protección por cada circuito.

 Con este dato de Ip obtenido escogemos el valor de

la protección comercial mas cercana a nuestros
cálculos obtenidos.
 Ejemplos de valores comerciales de automáticos.
 15 amperios 50 amperios 100 amp.
 20 amperios 60 amperios
 30 amperios 70 amperios
 40 amperios 80 amperios
Selección de Breakers de
protección por cada circuito.

 Es importante saber que voltaje de alimentación

necesitas para cada circuito, es decir puede ser
Monofásico (120 v), Bifásico (220v), Trifásico(220v).
 Formulas aplicadas dependiendo del voltaje aplicado
y el factor de potencia del elemento a instalar.
CÁLCULO DE POTENCIAS

 POTENCIA MONOFASICA
 P = E x I x cosφ
 POTENCIA BIFASICA
 P = E x I x cosφ x √2
 POTENCIA TRIFASICA
 P = E x I x cosφ x 3
El cosφ se denomina factor de potencia : si es carga resistiva
su valor es 1; si es carga inductiva o capacitiva puede tomar
valores promedios entre cero y uno.
Valor optimo 1
7.2 Cuadro de Carga
Diversificada
 No todos los elementos que usted instale en una
instalación eléctrica van a estar funcionando al
tiempo.
 Es decir no todas las lámparas instaladas van a estar
prendidas al tiempo.
 De igual forma no a todos los toma corrientes
instalados van a estar conectados aparatos y
funcionando al tiempo.
7.2 Cuadro de Carga
Diversificada
 Tabla 220-11
Tabla 220-19
7.3
7.4 Cuadro de Notas
7.5
DIAGRAMA UNIFILAR
7.6
Tierras elaboradas
Favigel
Hidrosolta
