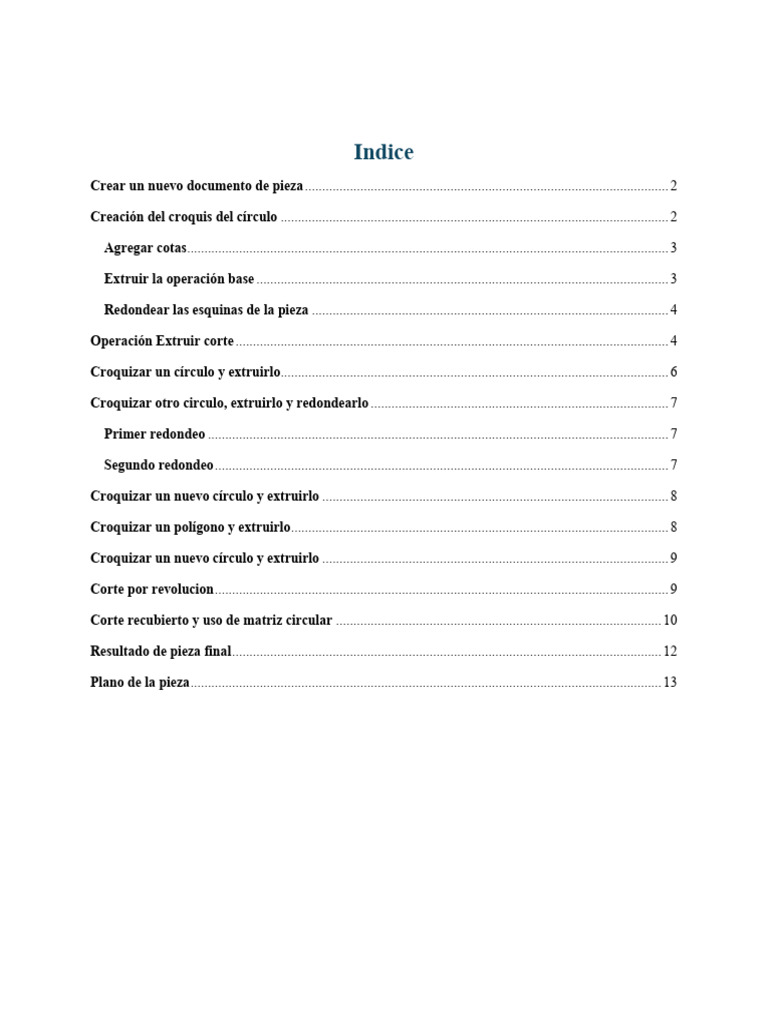

Indice

Crear un nuevo documento de pieza ......................................................................................................... 2

Creación del croquis del círculo ................................................................................................................ 2

Agregar cotas........................................................................................................................................... 3

Extruir la operación base ....................................................................................................................... 3

Redondear las esquinas de la pieza ....................................................................................................... 4

Operación Extruir corte ............................................................................................................................. 4

Croquizar un círculo y extruirlo................................................................................................................ 6

Croquizar otro circulo, extruirlo y redondearlo ...................................................................................... 7

Primer redondeo ..................................................................................................................................... 7

Segundo redondeo ................................................................................................................................... 7

Croquizar un nuevo círculo y extruirlo .................................................................................................... 8

Croquizar un polígono y extruirlo............................................................................................................. 8

Croquizar un nuevo círculo y extruirlo .................................................................................................... 9

Corte por revolucion ................................................................................................................................... 9

Corte recubierto y uso de matriz circular .............................................................................................. 10

Resultado de pieza final ............................................................................................................................ 12

Plano de la pieza ........................................................................................................................................ 13

Crear un nuevo documento de pieza
1. Cree una pieza nueva.
Haga clic en Nuevo o presione Ctrl+N para
crear nuevo archivo.
2. Aparecerá un cuadro de dialogo y en el un icono
de pieza.
3. Hacer clic en el icono de pieza, luego hacer clic
en Aceptar y aparecerá una nueva ventana de
documento.

Creación del croquis del círculo

1. Hacer clic en Croquis , en la barra de herramienta croquis.
2. Luego hacer clic en el Plano planta.
3. Crear un círculo haciendo clic en Circulo en
la barra de herramientas de croquis.
4. Hacer clic en el origen de croquis para iniciar el
circulo.
5. Mueva el cursor hacia un lado para crear un
círculo.
6. Vuelva a hacer clic en el botón del ratón para
completar el circulo.

Agregar cotas
1. Hacer clic en cota inteligente en la barra de
herramientas cotas/relaciones.
2. Hacer clic en el circulo.
3. Hacer clic en la ubicación del texto de cota, luego
escribir en ella 21.95mm.
4. Hacer clic en el icono de check o presionar
la tecla enter.

Extruir la operación base

1. Haga clic en operaciones, para luego hacer clic
en extruir saliente/base.
2. Nos aparecera un cuadro de dialogo en la
izquierda.
3. Parámetros de la operación Extruir.
Cambie los parámetros tal como se indica.
• Condición final = Hasta profundidad
especificada
• (Profundidad) = 59.80mm
4. Hacer clic en el icono de check o presionar
la tecla enter.
Redondear las esquinas de la pieza
1. Haga clic en Redondeo en la barra de
herramientas Operaciones.
Aparece el PropertyManager Redondeo.
2. Escriba 3mm en Radio.
3. Seleccione el circulo inferior de su pieza teniendo
en cuenta que ese sera nuestro elemento para
redondear.
4. Mantenga los demás parámetros con sus valores
predeterminados.
5. Haga clic en check o presione la tecla enter.

Operación Extruir corte

1. Seleccionar orientacion de vista superior.
2. Luego crear un nuevo croquis seleccionando
como plano el circulo superior de nuestra pieza.
3. Crear un circulo de diametro 18mm desde el
punto del medio es decir desde el origen del
croquis.
4. Crear otro circulo desde el punto medio con
un diametro de 21.95mm.
5. Crear desde el punto medio una linea geometrica
para ello debes desplegar los demas tipos de linea
en , luego agregarle relacion vertical, para
ello debes seleccionar la linea ya creada y a la
izquierda aparecera agregar relaciones y en ella
poner vertical.
6. Crear una linea de punto medio que toque la
linea geometrica vertical y a su vez este entre el
circulo grande y el circulo pequeño.
7. Agregar a la linea de punto medio una relacion horizontal ,una cota de 9mm y otra relacion
coincidente para ello mantener presionado la tecla Ctrl y hacer clic el punto de la izquierda de
la linea y luego hacer clic al circulo mas grande.
 a b
8. Crear un arco de tres puntos,
seleccionando como puntos: el punto a, punto c
b y punto c, en ese orden.

9. Una vez hecho el arco, hacer clic en matriz circular de croquis para ello primero debes
desplegar en matriz lineal de croquis.
10. Aparecera un cuadro de dialogo a la izquierda y en ella, en la parte de entidades para la matriz,
hacer clic y asegurarse que este seleccionado el arco que se hizo previamente de no ser el caso,
hacer clic seleccionando el arco.
11. Luego en numero de instancias escribir 4 y lo demas dejarlo igual.
12. Hacer clic en check o presionar la tecla enter.
13. Dirigirse a operaciones y luego dirigirse a extruir corte y hacer clic.
14. Aparecera un cuadro de dialogo a la izquierda y en el, hacer clic en seleccionar contorno , luego
seleccionar el contorno de los cuatro arcos ya hechos previamente.
15. En profundidad escribir 59.8mm.
16. Hacer clic en el icono de check o presionar la tecla enter.

Croquizar un círculo y extruirlo

1. Seleccionar orientacion de vista superior.
2. Luego crear nuevo croquis seleccionando como
plano la parte superior de la pieza.
3. Crear un circulo de diametro 18mm.
4. Luego extruirlo con una profundidad de
18.7mm.
5. Asegurarse que este el check de fusionar
resultado.
6. Hacer clic en el check o presionar la tecla
enter.
Croquizar otro circulo, extruirlo y redondearlo
1. Seleccionar orientacion de vista superior.
2. Luego crear nuevo croquis seleccionando como
plano la parte superior de la pieza.
3. Crear un circulo de diametro 22mm a partir
del punto medio.
4. Luego extruirlo con una profundidad de
6.4mm.
5. Asegurarse que este el check de fusionar
resultado.
6. Hacer clic en el check o presionar la tecla
enter.

Primer redondeo
7. Luego hacer clic en Redondeo en la barra
de herramientas Operaciones.
8. Escribir 5mm en Radio.
9. En elementos para redondear seleccionar
el circulo inferior de nuestra utima extrusion.
10. Mantenga los demás parámetros con sus valores
predeterminados.
11. Hacer clic en check o presione la tecla
enter.

Segundo redondeo
12. Hacer clic en Redondeo en la barra de
herramientas Operaciones.
13. Escribir 2mm en Radio.
14. En elementos para redondear seleccionar
el circulo superior de nuestra utima extrusion.
15. Mantenga los demás parámetros con sus valores
predeterminados, hacer clic en check o
presione la tecla enter.
Croquizar un nuevo círculo y extruirlo
1. Seleccionar orientacion de vista superior.
2. Luego crear nuevo croquis seleccionando como
plano la parte superior de la pieza.
3. Crear un circulo de diametro 13.3mm a partir
del punto medio.
4. Luego extruirlo con una profundidad de
7.7mm.
5. Asegurarse que este el check de fusionar
resultado.
6. Hacer clic en el check o presionar la tecla
enter.

Croquizar un polígono y extruirlo

1. Seleccionar orientacion de vista superior.
2. Luego crear nuevo croquis seleccionando como
plano la parte superior de la pieza.
3. Crear un poligono con 6 lados a partir
del punto medio.
4. Luego agregar una relacion de cualquier punto
del vertice del hexagono haciendolo vertical.
5. Despues hacer clic eliminar las relaciones
del hexagono, a la izquierda aparecera un cuadro
de dialogo y hacer clic en vertical y eliminarlo.
6. Acotarlo dandole medida de 10 mm
de lado a lado.
7. Luego extruir nuestro croquis con
una profundidad de 14.5mm.
8. Asegurarse que este el check de fusionar
resultado, hacer clic en el check o
presionar la tecla enter.
Croquizar un nuevo círculo y extruirlo
1. Seleccionar orientacion de vista superior.
2. Luego crear nuevo croquis seleccionando como
plano la parte superior de la pieza.
3. Crear un circulo de diametro 5mm a partir
del punto medio.
4. Luego extruirlo con una profundidad de
59.5mm.
5. Asegurarse que este el check de fusionar
resultado.
6. Hacer clic en el check o presionar la tecla
enter.

Corte por revolucion

1. Seleccionar orientacion de vista frontal.
2. Seleccionar alzado que esta a la izquierda en
el gestor de diseño, luego seleccionar croquis.
3. Crear una linea de punto medio en el
punto medio de la parte superior de la pieza que
tenga relacion horizontal y que mida 1.5mm.
4. Luego crear una linea de cualquier medida
desde el punto inicial de nuestra linea anterior
hasta cualquier parte que choque con la linea
vertical izquierda de la pieza.

5. Acotar nuestra linea con 4mm.

6. Crear una linea constructiva que
tenga relacion vertical.
7. Crear otras dos lineas que formen un
triangulo con nuestra linea de 4mm.
8. Luego dirigirse a la pestaña
operaciones y seleccionamos corte de
revolucion.
9. Seleccionar como eje de revolucion
nuestra linea constructiva.
10. Y en contorno seleccionamos
nuestro triangulo.
11. Hacer clic en el check o presionar la
tecla enter.

Corte recubierto y uso de matriz circular

1. Hacer clic en geometría.
2. Hacer clic en plano y luego hacer clic en la
parte superior de la pieza, despues en
equidistancia poner 0mm.
3. Luego presionar enter.
4. Crear otro plano haciendo clic en nuestro
primer plano luego en equidistancia poner
10mm y asegurarse que este el check de invertir
equidistancia.
5. Luego presionar enter.

6. Crear croquis en el primer plano.

7. Hacer un triangulo partiendo del punto
medio y asegurarse que tiene relacion
vertical el punto medio de la linea de
arriba del triangulo con el punto medio del
croquis, luego en altura 3mm y en ancho
2.2mm.
8. Presionar enter.
9. Crear un triangulo con las mismas dimensiones
que el anterior y el mismo proceso, solo que esta
vez iniciar de la parte superior del circulo y
ademas hacerlo en el segundo plano.

10. Hacer clic en corte recubierto.

11. En perfiles seleccionar los dos triangulos
hechos previamente.
12. Hacer clic en el icono de check o
presionar enter.

13. Hacer clic en matriz circular.

14. Aparecera un cuadro de dialogo a la
izquierda en ella, en direccion
seleccionar nuestro circulo pequeño de
nuestra pieza.
15. En operaciones y caras seleccionar
nuestra ultima operación que se hizo.
16. Luego asegurarse que la este activo
separacion igual y que en numero de
instancias este 4 y lo demas dejarlo
igual.
17. Presionar enter.
Resultado de pieza final
Plano de la pieza
