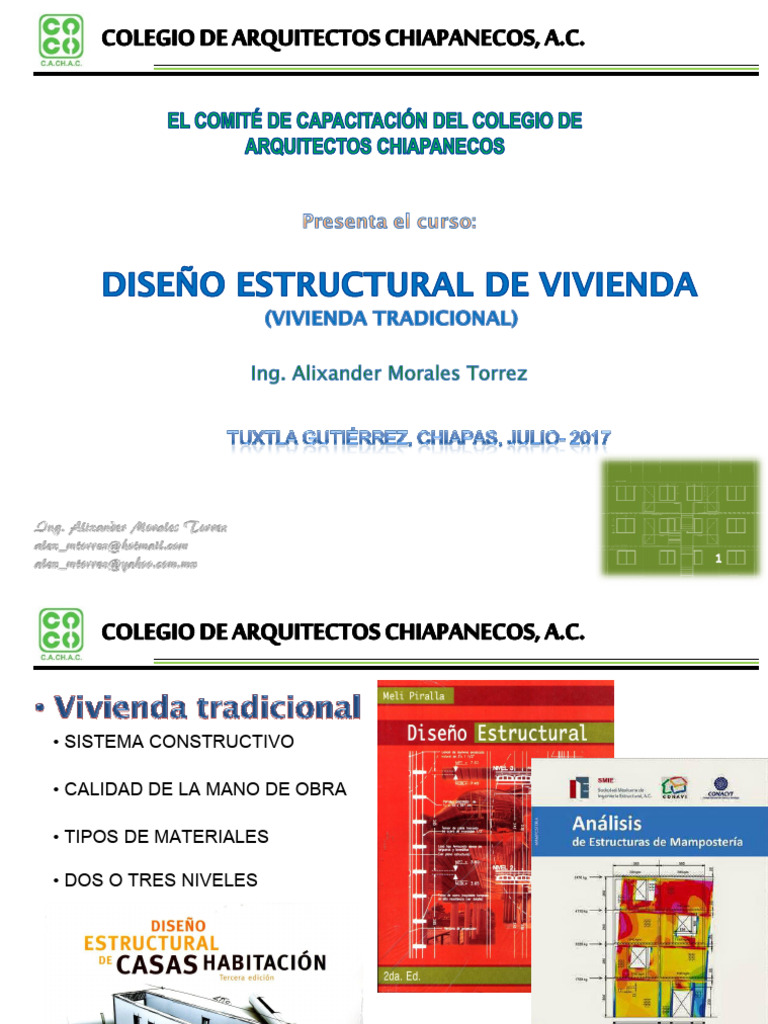

• SISTEMA CONSTRUCTIVO

• CALIDAD DE LA MANO DE OBRA

• TIPOS DE MATERIALES

• DOS O TRES NIVELES

• NTC-Mampostería
Él diseño estructural se encuentra dentro del proceso más general del proyecto de
una obra civil, en la que se definen las características que debe incluir la
construcción para cumplir adecuadamente con las funciones para la cual se
destinó.

Evidentemente, debido a la multitud de aspectos que deben tomarse en cuenta, el

proceso mediante el cual se crea una obra civil moderna puede ser de gran
complejidad.

“El diseño estructural es un proceso creativo mediante el cual se definen las

características de un sistema de manera que cumpla en forma óptima con sus
objetivos. El objetivo de un sistema estructural es resistir las fuerzas a las que va a
estar sometido, sin colapso o mal comportamiento. Las soluciones estructurales
están sujetas a las restricciones que surgen de la interacción con otros aspectos
del proyecto y a las limitaciones generales de costo y tiempo de ejecución.”
Meli Piralla, diseño estructural, 2002
En realidad cualquier clasificación del proceso de diseño resulta hasta cierto punto
arbitrario, sin embargo, resulta útil para entender su esencia, considerar tres
aspectos fundamentales:

* Estructuración

* Análisis

* Dimensionamiento
* Sistema constructivo (materiales)
* Sistema constructivo (materiales)
* Sistema constructivo (materiales)
* Sistema constructivo (materiales)
* Sistema constructivo (materiales)
* Sistema constructivo (materiales)
Estructuración:
* Sistema constructivo (materiales)
Estructuración:
* Sistema estructural
Estructuración:
Estructuración:
Estructuración:
Estructuración: Casos de pisos blandos
Estructuración: Casos de pisos blandos
Estructuración: Casos de pisos blandos
Estructuración: Casos de pisos blandos
En la mayoría de las edificaciones (principalmente en los edificios de tamaño
considerable) el sistema estructural puede clasificarse en dos subsistemas, de los
cuales pueden tomarse algunas decisiones independientes, relativas a la solución
más conveniente. Estos subsistemas son el horizontal o sistema de piso y el
vertical o elementos de soporte. Sin embargo, es importante tener en mente que
el sistema estructural es una sola unidad.

La función estructural de un sistema de piso es transmitir las cargas verticales

hacia los apoyos que a su vez las bajan hasta la cimentación. Es generalmente
necesario que cumpla además la función de conectar los elementos verticales y
distribuir entre ellos las cargas horizontales, para lo cual debe formar un diafragma
con alta rigidez en su plano.

En estos sistemas, por ser horizontales, las cargas verticales introducen

momentos flexionantes importantes, lo que hace críticos los problemas de flechas
y vibraciones. Debido a esto, el espesor y las características que defi-
nen la rigidez del sistema están regidas generalmente por el cumpli-
miento de estados límite de servicio.
La variedad de soluciones para el sistema de piso es muy grande, pero las
mayormente utilizadas son las siguientes:
La variedad de soluciones para el sistema de piso es muy grande, pero las
mayormente utilizadas son las siguientes:
Actualmente se ha desarrollado procedimientos que logran el trabajo integral de
los diferentes elementos, mediante conexiones, anclajes y la fabricación en el
sitio, para otorgar la capacidad de carga necesaria para transmitir esfuerzos
CORTANTES HORIZONTALES.
Estructuración: RESUMEN
* Forma global de la estructura (en planta y alzado): Casos comunes

* Asimetría en una o dos direcciones (en forma o carga)

* Formas irregulares en L, T, U, V, Z y en general con esquinas
entrantes pronunciadas
* Plantas alargadas o rectangulares con huecos asimétricos
* Muros muy cortos
* Formas asimétricas en elevación (variación en el número de
niveles de un lado o formas escalonadas)
* Formas piramidales asimétricas o invertidas. Formas en T
* Cambios bruscos de resistencia y rigidez en entrepisos (pisos
blandos)
Estructuración:
* Datos relevantes:
- Zona sísmica (ubicación)

Zona B
Zona C
Zona D

Coeficiente Sísmico

V= Cs Wt
Estructuración:
* Datos relevantes:
- Tipo de suelo: Estratigrafía, profundidades de desplante, capacidades de carga,
recomendaciones de cimentación.
Estructuración:
* Datos relevantes:
- Tipo de suelo: Estratigrafía, profundidades de desplante, capacidades de carga,
recomendaciones de cimentación.
Estructuración:
* Mecánica de suelos
Estructuración:
* Mecánica de suelos
Estructuración:
* Mecánica de suelos
Estructuración:
* Datos relevantes:
-Grupo al que pertenece según el RCDF y Reglamento Local:
Según el reglamento de construcción, las viviendas pertenecen al grupo B
Análisis: Determinación de la respuesta estructural ante las diferentes acciones
exteriores que puedan afectar al edificio.
* Modelar o idealizar la estructura por medio de un modelo
teórico factible.

Marcos rígidos  Barras rectas

Muros de carga  Placas

Análisis: Determinación de la respuesta estructural ante las diferentes acciones
exteriores que puedan afectar al edificio.
Modelación:
• Determinación de las acciones
- Acciones permanentes (CM) * PP= Volumen x peso volumétrico (RDC)
* CP= Ficha técnica o cálculo separado.
-Acciones variables (CV) * Reglamento de construcción
- Acciones accidentales (CA) * Método simplificado
* Método Estático
* Método Dinámico

•Análisis: Determinación de la respuesta estructural

-Análisis ante carga vertical (gravitacional)
-Análisis ante carga horizontal (sismo, mét. Simp.)
-Cargas sobre vigas.
Análisis:
* Determinación de la respuesta y los efectos.

Marcos rígidos 

Muros de carga 
Dimensionamiento: Definición en detalle y revisión si cumple con los requisitos de
seguridad adoptados, apegados a los reglamentos y códigos vigentes aplicables.

Dimensionamiento de:

• Muros (por gravedad y por sísmo) Manual CFE.

• Losas
NTC- Concreto 2004
• Vigas

• Cimentación NTC- Cimentaciones 2004

Resumen:

* Estructuración:
- Muros de carga
- Mampostería confinada de tabique o block
* Análisis
- Estimar pesos unitarios
- Análisis por cargas gravitacionales
- Análisis sísmico (cargas horizontales) : Método simplificado
* Dimensionamiento
- Revisión de castillos y cadenas (muros)
- Losas y trabes: concreto reforzado
- Cimentacion: concreto reforzado
 Dentro del proceso de diseño, la normatividad es aplicable desde la etapa de
estructuración como lineamientos para un diseño adecuado, pero la aplicación
principal de los códigos y reglamentos es en la etapa de dimensionamiento. La
principal normativa existente son las siguientes:
Normativa europea. Eurocódigos:
Eurocódigo 0: Bases de Diseño Estructural (EN 1990).
Eurocódigo 1: Acciones sobre las Estructuras (EN 1991).
Eurocódigo 2: Diseño de Estructuras de Hormigón (EN 1992).
Eurocódigo 3: Diseño de Estructuras de Acero (EN 1993).
Eurocódigo 4: Diseño de Estructuras Mixtas de Acero y Hormigón (EN 1994).
Eurocódigo 5: Diseño de Estructuras de Madera (EN 1995).
Eurocódigo 6: Diseño de Estructuras de Albañilería (EN 1996).
Eurocódigo 7: Diseño Geotécnico (EN 1997).
Eurocódigo 8: Diseño Sísmico de Estructuras (EN 1998).
Eurocódigo 9: Diseño de Estructuras de Aluminio (EN 1999).
Normativa USA:

ACI-318S – 08.- Reglamento para concreto estructural

ACI 216.1-97 / TMS 0216.1-97.- Método Normalizado para determinar la

resistencia al Fuego de las Construcciones de Hormigón y Mampostería

ACI-530 (2005). Requerimientos de Normas de Edificación para

Estructuras de Mampostería
Normativa Mexicana. NTC-DF (2004).
A.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS
DE MAMPOSTERÍA
B.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS
DE MADERA
C.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS
DE CONCRETO
D.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS
METÁLICAS
E.- NORMAS TÉCNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO
ESTRUCTURAL DE LAS EDIFICACIONES
F.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE
CIMENTACIONES
G.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO POR VIENTO
H.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO POR SISMO
I.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA EL DISEÑO Y EJECUCIÓN DE OBRAS E
INSTALACIONES HIDRÁULICAS
J.- NORMAS TÉCNICAS COMPLEMENTARIAS PARA EL PROYECTO
ARQUITECTÓNICO
Generalmente la edificación de viviendas obedece al sistema estructural de
MUROS DE CARGA, su estructuración al igual que otros subsistemas, cuenta con
algunas de opciones de materiales, entre los cuales, los principales y mayormente
tabique y block:
Tipos de piezas
Las piezas usadas en los elementos estructurales de mampostería deberán cumplir con la Norma
Mexicana NMX-C-404-ONNCCE, con excepción de lo dispuesto para el límite inferior del área
neta de piezas huecas señalado en la sección [Link] (fig. 2.1).

El peso volumétrico neto mínimo de las piezas, en estado seco, será el indicado en la tabla 2.1.
Tipos de piezas
[Link] Piezas macizas
Para fines de aplicación del Capítulo 5 de las Normas Técnicas Complementarias para Diseño por
Sismo y de estas Normas, se considerarán como piezas macizas aquéllas que tienen en su
sección transversal más desfavorable un área neta de por lo menos 75 por ciento del área bruta,
y cuyas paredes exteriores no tienen espesores menores de 20 mm.
[Link] Piezas huecas
Las piezas huecas a que hacen referencia estas Normas y el Capítulo 5 de las Normas Técnicas
Complementarias para Diseño por Sismo son las que tienen, en su sección transversal más
desfavorable, un área neta de por lo menos 50 por ciento del área bruta; además, el espesor de
sus paredes exteriores no es menor que 15 mm (fig. 2.1). Para piezas huecas con dos hasta
cuatro celdas, el espesor mínimo de las paredes interiores deberá ser de 13 mm. Para piezas
multiperforadas, cuyas perforaciones sean de las mismas dimensiones y con distribución
uniforme, el espesor mínimo de las paredes interiores será de 7 mm. Se entiende como piezas
multiperforadas aquéllas con más de siete perforaciones o alvéolos (fig. 2.1).

Para fines de estas Normas sólo se permite usar piezas huecas con celdas o perforaciones
ortogonales a la cara de apoyo.
2.1.2 Resistencia a compresión
La resistencia a compresión se determinará para cada tipo de piezas
según la norma NMX-C-036.

Para diseño, se empleará un valor de la resistencia, fp*, medida sobre

el área bruta, determinada como el valor alcanzado por lo menos del
98 por ciento de las piezas probadas.

La resistencia de diseño se determinará según la información

estadística del producto o a partir de muestreo. En el caso de
muestreo, se obtendrán al menos 3 muestras, cada una de 10 piezas,
de lotes diferentes. Las 30 piezas se ensayarán en laboratorios
acreditados en términos de la Ley Federal sobre Metrología y
Normalización. La resistencia de diseño se calculará como

(2.1)

Donde
media de la resistencia a compresión de las piezas,
referida al área bruta; y
cp coeficiente de variación de la resistencia a compresión , se
tomará mayor de 0.20 (sist. Mecanizado), 0.30
mecanizado sin control y menor de 0.35 (artesanal).
2.5.2 Mortero para pegar piezas
Los morteros que se empleen en elementos estructurales de mampostería deberán cumplir con los
requisitos siguientes:
a) Su resistencia a compresión será por lo menos de 4MPa (40 kg/cm²).
b) Siempre deberán contener cemento en la cantidad mínima indicada en la tabla 2.2.
c) La relación volumétrica entre la arena y la suma de cementantes se encontrará entre 2.25 y 3. El
volumen de arena se medirá en estado suelto.
d) Se empleará la mínima cantidad de agua que dé como resultado un mortero fácilmente trabajable.
Si el mortero incluye cemento de albañilería, la cantidad máxima de éste, a usar en combinación con
cemento, será la indicada en la tabla 2.2.
2.8 Mampostería
2.8.1 Resistencia a compresión
La resistencia de diseño a compresión de la mampostería, fm*, sobre área bruta, se determinará con
alguno de los tres procedimientos (secciones [Link] a [Link]). Este valor de la resistencia está
referido a 28 días. Si se considera que el muro recibirá las acciones de diseño antes de este lapso, se
deberá valuar la resistencia para el tiempo estimado ([Link].)

[Link] Ensayes de pilas construidas con las piezas y morteros que se emplearán en la obra
Las pilas (fig. 2.2) estarán formadas por lo menos con tres piezas sobrepuestas, su relación altura a
espesor estará comprendida entre 2 y 5; se ensayarán a los 28 días. En la elaboración, curado,
transporte, almacenamiento, cabeceado y procedimiento de ensaye de los especímenes se seguirá la
Norma Mexicana correspondiente.
Se ensayará un mínimo de 9 pilas, con piezas de por lo menos tres lotes diferentes.

El esfuerzo medio obtenido, calculado sobre el área bruta, se corregirá multiplicándolo por los
factores de la tabla 2.5.

La resistencia de diseño a compresión se calculará como

(2.3)
donde
media de la resistencia a compresión de las pilas, corregida por su relación altura a
espesor y referida al área bruta; y
cm coeficiente de variación de la resistencia a compresión de las pilas de mampostería, que
en ningún caso se tomará inferior a 0.15.
[Link] A partir de la resistencia de diseño de las piezas y el mortero
Las piezas y el mortero deben cumplir con los requisitos de calidad especificados en las secciones 2.1
y 2.5, respectivamente.

a) Para bloques y tabiques de concreto con relación altura a espesor no menor que 0.5, y con fp* 
10 MPa (100 kg/cm²), la resistencia de diseño a compresión podrá ser la que indica la tabla 2.6.

Los valores fm* de esta tabla son válidos para piezas que cumplen con la resistencia fp* señalada en
ella y con la sección 2.1, y para mampostería con espesores de junta horizontal comprendidos entre
10 y 12 mm si las piezas son de fabricación mecanizada, o de 15 mm si son de fabricación artesanal.
Para otros casos se deberá determinar la resistencia de acuerdo con la sección [Link].

b) Para piezas de barro con relación altura a espesor no menor que 0.5, la resistencia de diseño a
compresión podrá ser la que se obtiene de la tabla 2.7.
Los valores fm* de esta tabla son válidos para piezas que cumplen con la resistencia fp* señalada en
ella y con la sección 2.1, y para mampostería con espesores de junta horizontal comprendidos entre
10 y 12 mm si las piezas son de fabricación mecanizada, o de 15 mm si son de fabricación artesanal.
Para otros casos se deberá determinar la resistencia de acuerdo con la sección [Link].

[Link] Valores indicativos

Si no se realizan determinaciones experimentales podrán emplearse los valores de fm* que, para
distintos tipos de piezas y morteros, se presentan en la tabla 2.8.
Los valores fm* de esta tabla son válidos para piezas que cumplen con la resistencia fp* señalada en
ella y con la sección 2.1, y para mampostería con espesores de junta horizontal comprendidos entre
10 y 12 mm si las piezas son de fabricación mecanizada, o de 15 mm si son de fabricación artesanal.
Para otros casos se deberá determinar la resistencia de acuerdo con la sección [Link].
2.8.2 RESISTENCIA A COMPRESIÓN DIAGONAL
La resistencia de diseño a compresión diagonal de la
mampostería, vm*, sobre área bruta de la diagonal, se
determinará con alguno de los dos procedimientos
indicados en las secciones [Link] y [Link]. El valor de la
resistencia en esta Norma está referido a 28 días. Si se
considera que el muro recibirá las acciones de diseño
antes de este lapso, se deberá valuar la resistencia para el
tiempo estimado según [Link].

[Link] Ensayes de muretes construidos con las piezas y

morteros que se emplearán en la obra
Los muretes (fig. 2.3) tendrán una longitud de al menos
una vez y media la longitud de la pieza y el número de
hiladas necesario para que la altura sea aproximadamente
igual a la longitud. Los muretes se ensayarán
sometiéndolos a una carga de compresión monótona a lo
largo de su diagonal y el esfuerzo cortante medio se
determinará dividiendo la carga máxima entre el área
bruta del murete medida sobre la misma diagonal.
2.8.2 RESISTENCIA A COMPRESIÓN DIAGONAL
PRUEBAS DE RESISTENCIA
Los muretes se ensayarán a la edad de 28 días. En la elaboración, curado, transporte,
almacenamiento, cabeceado y procedimiento de ensaye de los especímenes se seguirá
la Norma Mexicana correspondiente.

La determinación se hará sobre un mínimo de nueve muretes construidos con piezas

provenientes de por lo menos tres lotes diferentes. La resistencia de diseño a
compresión diagonal, vm*, será igual a
(2.4)
donde

media de la resistencia a compresión diagonal de muretes, sobre área bruta

medida a lo largo de la diagonal paralela a la carga; y
cv coeficiente de variación de la resistencia a compresión diagonal de muretes,
que en ningún caso se tomará inferior a 0.20.

Para muros que dispongan de algún sistema de refuerzo cuya contribución a la

resistencia se quiera evaluar o que tengan características que no pueden representarse
en el tamaño del murete, las pruebas de compresión diagonal antes descritas deberán
realizarse en muros de al menos 2 m de lado.
[Link] Valores indicativos
Si no se realizan ensayes de muretes, la resistencia de diseño a compresión diagonal
será la que indica la tabla 2.9. Las piezas huecas referidas en la tabla deben cumplir con
lo dispuesto en la sección 2.1.1.
Los valores vm* de esta tabla son válidos para piezas que cumplen con la resistencia fp*
señalada en ella y con la sección 2.1, y para mampostería con espesores de junta
horizontal comprendidos entre 10 y 12 mm. Para otros casos se deberá determinar la
resistencia de acuerdo con la sección [Link].

2.8.3 Resistencia al aplastamiento

Cuando una carga concentrada se transmite directamente a la mampostería, el esfuerzo
de contacto no excederá de 0.6fm*.

2.8.4 Resistencia a tensión

Se considerará que es nula la resistencia de la mampostería a esfuerzos de tensión
perpendiculares a las juntas. Cuando se requiera esta resistencia deberá proporcionarse
el acero de refuerzo necesario.

2.8.5 Módulo de elasticidad

El módulo de elasticidad de la mampostería, Em, se determinará con alguno de los
procedimientos indicados en las secciones [Link] y [Link].
[Link] Ensayes de pilas construidas con piezas y morteros que a emplearce en la obra
Se ensayarán pilas del tipo, a la edad y en la cantidad indicados en la sección [Link]. El
módulo de elasticidad para cargas de corta duración se determinará según lo
especificado en la Norma Mexicana correspondiente.

Para obtener el módulo de elasticidad para cargas sostenidas se deberán considerar las
deformaciones diferidas debidas al flujo plástico de las piezas y el mortero.
Optativamente, el módulo de elasticidad para cargas de corta duración obtenida del
ensaye de pilas se podrá dividir entre 2.3 si se trata de piezas de concreto, o entre 1.7 si
se trata de piezas de barro o de otro material diferente del concreto.

[Link] Determinación a partir de la resistencia de diseño a compresión de la

mampostería
a) Para mampostería de tabiques y bloques de concreto:
Em = 800 fm* para cargas de corta duración (2.5)
Em = 350 fm* para cargas sostenidas (2.6)
b) Para mampostería de tabique de barro y otras piezas, excepto las de concreto:
Em = 600 fm* para cargas de corta duración (2.7)
Em = 350 fm* para cargas sostenidas (2.8)

2.8.6 Módulo de cortante

El módulo de cortante de la mampostería, Gm, se determinará con alguno de los
procedimientos indicados en las secciones [Link] y [Link]. Se aplicará la sección
[Link] si el módulo de elasticidad se determinó según la sección [Link].

[Link] Ensayes de muretes construidos con las piezas y morteros que se emplearán
en la obra
Se ensayarán muretes del tipo, a la edad y en la cantidad señalados en la sección
[Link]. El módulo de cortante se determinará según lo especificado en la Norma
Mexicana correspondiente.

[Link] Determinación a partir del módulo de elasticidad de la mampostería

Si se opta por usar la sección [Link] para determinar el módulo de elasticidad de la
mampostería, el módulo de cortante de la mampostería se puede tomar como
Gm = 0.4 Em (2.9)
