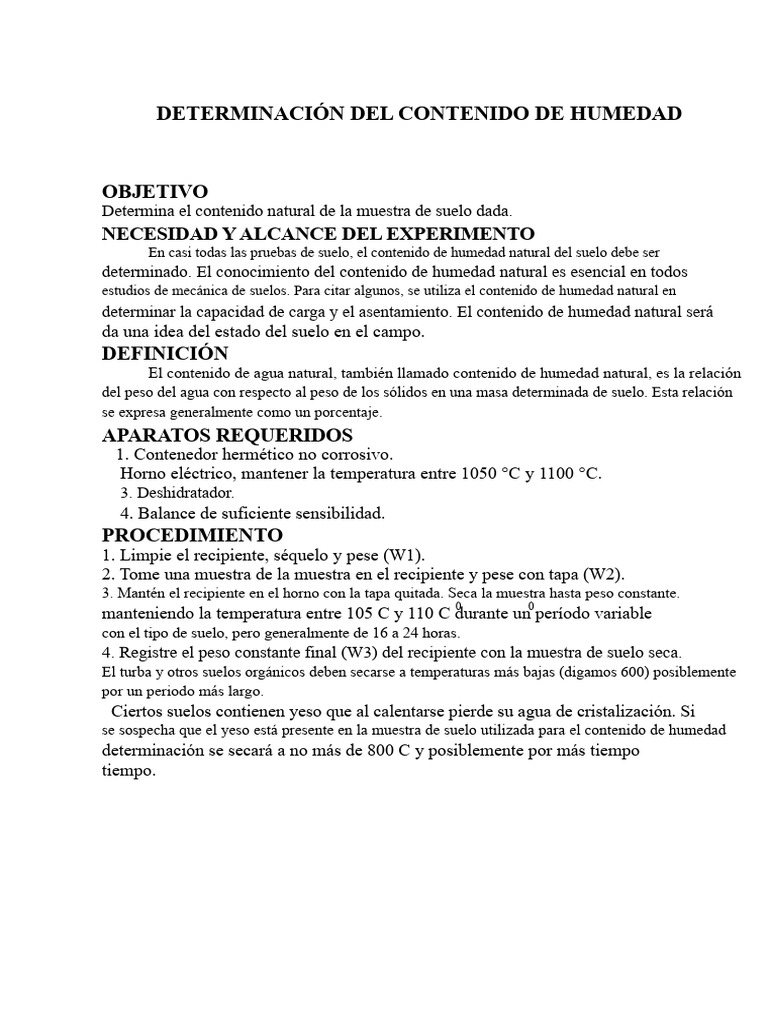

DETERMINACIÓN DEL CONTENIDO DE HUMEDAD

OBJETIVO
Determina el contenido natural de la muestra de suelo dada.
NECESIDAD Y ALCANCE DEL EXPERIMENTO
En casi todas las pruebas de suelo, el contenido de humedad natural del suelo debe ser
determinado. El conocimiento del contenido de humedad natural es esencial en todos
estudios de mecánica de suelos. Para citar algunos, se utiliza el contenido de humedad natural en
determinar la capacidad de carga y el asentamiento. El contenido de humedad natural será
da una idea del estado del suelo en el campo.
DEFINICIÓN
El contenido de agua natural, también llamado contenido de humedad natural, es la relación
del peso del agua con respecto al peso de los sólidos en una masa determinada de suelo. Esta relación
se expresa generalmente como un porcentaje.
APARATOS REQUERIDOS
1. Contenedor hermético no corrosivo.
Horno eléctrico, mantener la temperatura entre 1050 °C y 1100 °C.
3. Deshidratador.
4. Balance de suficiente sensibilidad.
PROCEDIMIENTO
1. Limpie el recipiente, séquelo y pese (W1).
2. Tome una muestra de la muestra en el recipiente y pese con tapa (W2).
3. Mantén el recipiente en el horno con la tapa quitada. Seca la muestra hasta peso constante.
0 0
manteniendo la temperatura entre 105 C y 110 C durante un período variable
con el tipo de suelo, pero generalmente de 16 a 24 horas.
4. Registre el peso constante final (W3) del recipiente con la muestra de suelo seca.
El turba y otros suelos orgánicos deben secarse a temperaturas más bajas (digamos 600) posiblemente
por un periodo más largo.
Ciertos suelos contienen yeso que al calentarse pierde su agua de cristalización. Si
se sospecha que el yeso está presente en la muestra de suelo utilizada para el contenido de humedad
determinación se secará a no más de 800 C y posiblemente por más tiempo
tiempo.
OBSERVACIONES Y REGISTRO
Hoja de datos y observación para la determinación del contenido de agua
N.º Número de muestra 1 2 3
1 Peso del contenedor con tapa
W1 gm
2 Peso del contenedor con tapa
+suelo húmedo W2 gm
3 Peso del contenedor con tapa
+suelo seco W3 gm
4 Contenido de agua/humedad
W=
[(W2/W3)/(W3/W1)]/100

INTERPRETACIÓN Y INFORME
RESULTADO
El contenido de humedad natural de la muestra de suelo es ________
OBSERVACIONES GENERALES
1. Se puede utilizar un recipiente sin tapa cuando se pesa la muestra húmeda.
inmediatamente después de colocar el recipiente, se pesa la muestra secada en horno
inmediatamente después de enfriar en el deshidratador.
2. A medida que el suelo seco absorbe la humedad del suelo húmedo, se deben retirar las muestras secas.
antes de colocar muestras húmedas en el horno.

DETERMINACIÓN DE LA GRAVEDAD ESPECÍFICA

OBJETIVO
Determine la gravedad específica de la fracción de suelo que pasa por el tamiz I.S de 4.75 mm mediante densidad
botella.
NECESIDAD Y ALCANCE
El conocimiento de la gravedad específica es necesario en el cálculo de propiedades del suelo como
proporción nula, grado de saturación, etc.
DEFINICIÓN
La gravedad específica G se define como la relación entre el peso de un volumen igual de
agua destilada a esa temperatura, ambos pesos tomados en aire.
DISPOSITIVOS REQUERIDOS

Botella de densidad de 50 ml con tapón que tiene un orificio capilar.

2. Balanza para pesar los materiales (precisión 10gm).
3. Lave la botella con agua destilada.
4. Alcohol y éter.

PROCEDIMIENTO
Limpie y seque la botella de densidad

a. lavar la botella con agua y dejarla escurrir.

b. Lávalo con alcohol y escúrrelo para eliminar el agua.
c. Lávalo con éter para eliminar el alcohol y drena el éter.

2. Pese la botella vacía con tapón (W1)

3. Toma entre 10 y 20 g de muestra de suelo seca que se ha enfriado en un desecador.

Transfiérelo a la botella. Encuentra el peso de la botella y el suelo (W2).

Ponga 10 ml de agua destilada en la botella para permitir que la tierra se empape completamente.
Déjalo por aproximadamente 2 horas.

5. Nuevamente llena la botella completamente con agua destilada, coloca el tapón y mantenla.
botella bajo baños de agua a temperatura constante (Tx0).

6. Lleva la botella afuera y límpiala y sécala. Ahora determina el

peso de la botella y el contenido (W3).

7. Ahora vacía la botella y límpiala a fondo. Llena la botella solo con agua destilada.
agua y pesarla. Que sea W4 a una temperatura (Tx0 °C).

8. Repite el mismo proceso de 2 a 3 veces, para tomar la lectura promedio de ello.

OBSERVACIONES
S. Número de Observación 1 2 3
No.
1 Peso de la botella de densidad
(W1 g)
2
Peso de la botella de densidad +
suelo seco (W2g)

3 Peso de la botella + suelo seco +

agua a temperatura T x0 C
(W3 g)
4 Peso de la botella + agua
(W4 g) a temperatura Tx0 C
Gravedad específica G a Tx0 °C
Gravedad específica promedio en
Tx0 C
CÁLCULOS

INTERPRETACIÓN Y REPORTE
A menos que se especifique lo contrario, los valores de gravedad específica informados serán
basado en agua a 27°C. Por lo tanto, la gravedad específica a 27°C = KASp. gravedad a Tx0°C.

La gravedad específica de las partículas de suelo se encuentra en el rango de 2.65 a 2.85.

Los suelos que contienen materia orgánica y partículas porosas pueden tener gravedad específica
valores por debajo de 2.0. Los suelos que tienen sustancias pesadas pueden tener valores superiores a 3.0.
 PRUEBA DE DENSIDAD EN EL CAMPO

MÉTODO DE SUSTITUCIÓN DE ARENA

OBJETIVO
Determinar la densidad in situ de suelos naturales o compactados utilizando el vertido de arena
cilindros.
NECESIDAD Y ALCANCE
La densidad in situ del suelo natural es necesaria para la determinación de la capacidad de carga.
capacidad de los suelos, con el propósito de análisis de estabilidad de taludes, para el
determinación de presiones en los estratos subyacentes para el cálculo del asentamiento
y el diseño de estructuras subterráneas.

Es una prueba de control de calidad muy importante, donde se requiere compactación, en casos como
construcción de terraplenes y pavimentos.

APARATOS REQUERIDOS
1. Cilindro de vertido de arena con una capacidad de 3 litros/16,5 litros, montado sobre un vertedor
vienen y están separados por una placa de cubierta de persiana.
2. Herramientas para excavar agujeros; herramientas adecuadas como herramienta rascadora para nivelar
superficie.
3. Contenedor de calibración cilíndrico con un diámetro interno de 100 mm/200 mm
y una profundidad interna de 150 mm/250 mm equipada con un flange de 50 mm/75 mm de ancho
y aproximadamente 5 mm alrededor del extremo abierto.
4. Balanza para pesar con una precisión de 1 g.
5. Contenedores de metal para recoger el suelo excavado.
Bandeja de metal de 300 mm/450 mm de lado y 40 mm/50 mm de profundidad con un 100
orificio de 200 mm de diámetro en el centro.
Placa de vidrio de aproximadamente 450 mm/600 mm cuadrada y 10 mm de grosor.
8. Arena natural limpia y de grano uniforme que pasa a través de un tamiz I.S. de 1.00 mm y
retenido en el tamiz I.S. de 600 micrones. Debe estar libre de materia orgánica y debe
han sido secados al horno y expuestos a la humedad atmosférica.
9. Contenedores herméticos no corrosibles adecuados.
Horno con control termostático y interior de material no corrosivo para
mantener la temperatura entre 1050°C y 1100°C.
11. Un deshidratador con cualquier agente deshidratante que no sea ácido sulfúrico.
TEORÍA
Al realizar esta prueba es posible determinar la densidad de campo del suelo. El
El contenido de humedad probablemente variará con el tiempo y, por lo tanto, también la densidad del campo. Así que it
se requiere informar el resultado de la prueba en términos de densidad seca. La relación que puede
se establece entre la densidad seca con contenido de humedad conocido de la siguiente manera:

PROCEDIMIENTO
Calibración del cilindro
1. Llene el cilindro de vertido de arena con arena limpia para que el nivel de la arena en el
el cilindro está a unos 10 mm de la parte superior. Encuentra el peso inicial de el
cilindro más arena (W1) y este peso debe mantenerse constante durante todo el tiempo
la prueba para la cual se utiliza la calibración.

2. Permita que la arena de volumen igual al del recipiente de calibración se derrame.

el cilindro abriendo la tapa, cerrar la tapa y colocar el cilindro en el
la arena de vidrio se coloca en el cilindro, cierre el obturador y retire el cilindro
cuidadosamente. Pese la arena recogida en la placa de vidrio. Su peso (W2) da el
peso de la arena que llena la parte cónica del cilindro de vertido de arena.
Repite este paso al menos tres veces y toma el peso medio (W2) Pon la arena
de vuelta en el cilindro de arena para tener el mismo peso constante inicial (W1)

Determinación de la Densidad Aparente del Suelo

3. Determina el volumen (V) del recipiente llenándolo con agua hasta el borde.
Verifica este volumen calculando a partir de las dimensiones internas medidas de la
contenedor.

Coloque el cilindro de vertido de arena en el centro del contenedor de calibración.

asegurando que se mantenga un peso constante (W1). Abre el obturador y permite
la arena para correr hacia el contenedor. Cuando no se ve más movimiento de arena cerca
la persiana, retire el cilindro de vertido y encuentre su peso (W3).
 Determinación de la Densidad Seca del Suelo en Situ

5. Aproximadamente 60 cm² de área de suelo a ser probado debe ser recortada a un

superficie nivelada, aproximadamente del tamaño del contenedor. Mantenga la bandeja de metal en el
nivelar la superficie y excavar un agujero circular de volumen igual al de la calibración
contenedor. Reúne toda la tierra excavada en la bandeja y descubre el peso de la
suelo excavado (Ww). Retire la bandeja y coloque el cilindro de vertido de arena lleno
a peso constante de manera que la base del cilindro cubra el agujero de manera concéntrica.
Abre la compuerta y permite que la arena entre en el agujero. Cierra la compuerta cuando
no se observa más movimiento de la arena. Retire el cilindro y determine su
peso (W3).

6. Mantenga una muestra representativa de la muestra excavada del suelo para agua
determinación de contenido.

OBSERVACIONES Y CÁLCULOS
Detalles de la muestra

No. S. Calibración 1 2 3

Peso A de arena en el cono (del cilindro de vertido) W2 gm

1. Volumen del contenedor de calibración (V) en cc

2. Peso de la arena + cilindro antes de verter W3 gm

3. Peso de la arena + cilindro después de verter W3 gm

4. Peso de la arena para llenar contenedores de calibración

5. AAAAAAAAAAAAAAAA

Wa = (W1-W3-W2A) gm

6. La densidad a granel de la arena gs = Wa / V gm/cc

 No. S. Medición de la Densidad del Suelo 1 2 3
Peso del suelo húmedo del agujero Ww gm

1. Peso de la arena + cilindro antes

vertiendo W1 gm
2.
Peso de la arena + cilindro después de verter
3. W4 gm

4. Peso de la arena en el agujero Wb = (W1-W2-

W4) gm
5.
Densidad a granel gb = (Ww /Wb) A
gs gm/cc

6. Determinación del contenido de agua

7. Número de contenedor

8. Peso del suelo mojado

9. Peso del suelo seco

10. Contenido de humedad (%)

La densidad seca gd = gb / (1+w) gm/cc

OBSERVACIONES GENERALES

1. Al calibrar la densidad a granel de la arena se debe tener mucho cuidado.

2. El agujero excavado debe ser igual al volumen del recipiente de calibración.

 DISTRIBUCIÓN DEL TAMAÑO DE GRANO

ANÁLISIS DE CRIBADO

OBJETIVO

(a). Seleccione tamices según las especificaciones de I.S. y realice el tamizado.

(b). Obtener el porcentaje de suelo retenido en cada tamiz.
(c). Dibuja un gráfico entre el tamaño de grano logarítmico del suelo y el % más fino.

NECESIDAD Y ALCANCE DEL EXPERIMENTO

El análisis del tamaño de las partículas se utiliza ampliamente en la clasificación de los suelos. Los datos obtenidos del grano
Las curvas de distribución de tamaños se utilizan en el diseño de filtros para presas de tierra y para determinar
idoneidad del suelo para la construcción de carreteras, campos de aviación, etc. Información obtenida del tamaño de grano
el análisis se puede utilizar para predecir el movimiento del agua en el suelo aunque las pruebas de permeabilidad son más
generalmente usado.

PLANIFICACIÓN Y ORGANIZACIÓN

Aparato

Saldo

tamices I.S 2.

3. Mortero y mano de goma.

4. Tamizadora mecánica

El análisis del tamaño de grano es un intento de determinar las proporciones relativas de

diferentes tamaños de grano que componen una masa de suelo dada.

CONOCIMIENTO DEL EQUIPO

1. El balance a utilizar debe ser sensible a una extensión del 0.1% del peso total de la muestra tomada.

2.I.S 460-1962 deben ser utilizados. Los tamices para pruebas de suelo: 4.75 mm a 75 micrones.
PROCEDIMIENTO

1. Para muestras de suelo retenidas en tamiz I.S de 75 micrones

(a) Se pesa la proporción de muestra de suelo retenida en un tamiz I.S de 75 micrones y se registra el peso.
la muestra de suelo es conforme a la I.S 2720.

(b) Se seleccionan y organizan los tamices I.S en el orden que se muestra en la tabla.

(c) La muestra de suelo se separa en varias fracciones al tamizar a través de los tamices mencionados.
el pedido mencionado anteriormente.

(d) Se registra el peso del suelo retenido en cada tamiz.

(e) El contenido de humedad del suelo, si está por encima del 5%, debe ser medido y registrado.

2.No partícula de la muestra de suelo podrá ser forzada a través de los tamices.

OBSERVACIONES Y REGISTRO

Peso de la muestra de suelo:

Contenido de humedad:

Sielo I.S Acumulativo

Porcentaje sobre
Wt.
número o tamaño Retenido en % de retención % más fino Observaciones
en mm cada tamiz (gm) cada tamiz en cada tamiz

4.75

4.00

3.36

2.40

1.46

1.20

0.60

0.30
 0.15

0.075

GRÁFICO

Dibuje un gráfico entre el tamaño de malla logarítmico vs % más fino. El gráfico se conoce como curva de gradación. Correspondiente a
10%, 30% y 60% más finos, obtener diámetros del gráfico se designan como D10D30D60.

CÁLCULO

1. El porcentaje de suelo retenido en cada tamiz se calculará sobre la base del peso total de
muestra de suelo tomada.
2. Se encuentra el porcentaje acumulado de suelo retenido en los tamices sucesivos.

II. ANÁLISIS DE HIDRÓMETRO

OBJETIVO

Análisis del tamaño de partículas de suelos mediante prueba de hidrómetro.

OBJETIVO ESPECÍFICO

1. Determinar la distribución del tamaño de grano de una muestra de suelo que contiene una cantidad apreciable de finos.

2. Dibujar una curva de distribución del tamaño de grano.

NECESIDAD Y ALCANCE DEL EXPERIMENTO

Para determinar la distribución del tamaño de grano de una muestra de suelo, generalmente se utiliza un análisis mecánico (análisis por tamiz)
se lleva a cabo en la que el tamiz más fino utilizado es de 63 micrones o la abertura más cercana. Si un suelo contiene
se realizan análisis en húmedo de cantidades apreciables de fracciones finas (menos de 63 micrones). Una forma de la
El análisis es el análisis de hidrómetro. Es muy útil para clasificar el suelo según la clasificación ISI. El
las propiedades del suelo están muy influenciadas por la cantidad de arcilla y otras fracciones.

APARATO

1. Hidrómetro

2. Cilindro de medir de vidrio - Dos de 1000 ml de capacidad con vidrio esmerilado o goma
tapones de aproximadamente 7 cm de diámetro y 33 cm de alto marcados con un volumen de 1000 ml.

3. Termómetro - Para cubrir el rango de 0 a 50oC con una precisión de 0.5oC .

4. Baño de agua.
5. Aparato de agitación.
 Aparato de tamices 6.I.S.
7.Balanza - precisa a 0.01 gm.
8.Horno-105 a 110.
9. Cronómetro.
10. Deshidratadores
Escala de centímetros.
12. Plato de evaporación de porcelana.
13. Matraz cónico de boca ancha o vaso cónico de 1000 ml de capacidad.
14. Embudo grueso de aproximadamente 10 cm de diámetro.
15.Filtro de frasco para tomar el embudo.
16.Cilindro de medición - capacidad de 100 ml.
Botella de lavado que contiene agua destilada.
18. Papeles de filtro.
19.Varilla de vidrio de unos 15 a 20 cm de largo y 4 a 5 mm de diámetro.
20. Solución de peróxido de hidrógeno de 20 volúmenes.
21. Solución de ácido clorhídrico N - 89 ml de ácido clorhídrico concentrado. (gravedad específica 1.18)
diluido con agua destilada un litro de solución.
22. Solución de hexa metafosfato de sodio - disolver 33 g de hexa metafosfato de sodio y 7 g.
de carbonato de sodio en agua destilada para hacer un litro de solución.

CALIBRACIÓN DEL HIDRÓMETRO

Volumen

(a) Volumen de agua desplazada: Aproximadamente 800 ml de agua se verterán en los 1000 ml
cilindro de medición. Se observará y registrará la lectura del nivel del agua.

El hidrómetro se sumergirá en el agua y el nivel se observará y registrará nuevamente como

el volumen del bulbo del hidrómetro en ml más el volumen de esa parte del tallo que está sumergida. Para
Para propósitos prácticos, el error por la inclusión de este volumen de tallo puede ser despreciado.

(b) Del peso del hidrómetro: El hidrómetro se pesará con una precisión de 0.1 g.

El peso en gramos se registrará como el volumen de la bombilla más el volumen del tallo por debajo del
marca de graduación de 1000 ml. Para fines prácticos, el error debido a la inclusión de este tallo puede ser
negligido.

Calibración

(a) El área seccional del cilindro de medición de 1000 ml en el que se utilizará el hidrómetro será
determinado al medir la distancia entre las graduaciones. El área seccional es igual a la
el volumen incluido entre las dos graduaciones dividido por la distancia medida entre ellas.
Coloca el hidrómetro sobre el papel y dibújalo. En el dibujo anota el más bajo y el más alto.
lecturas que están en el hidrómetro y también marquen el cuello del bulbo. Marque el centro del bulbo
que es la mitad de la distancia entre el cuello de la bombilla y la punta de la bombilla.

(b) La distancia desde la lectura más baja hasta el centro de la bombilla es (Rh) se registrará

(RhHL+ L/2).

(c) La distancia desde la lectura más alta del hidrómetro hasta el centro del bulbo se medirá y
grabado.

(d) Dibuja un gráfico de lecturas de hidrómetro vs HHy RHSe obtiene una línea recta. Esta curva de calibración
se utiliza para calibrar las lecturas del hidrómetro que se toman en un plazo de 2 minutos.

(e) A partir de 4 minutos, las lecturas deben tomarse sumergiendo el hidrómetro cada vez.
Esto hace que la solución del suelo suba, aumentando así la distancia de caída libre de la partícula. Así que la corrección es
aplicadas a las lecturas del hidrómetro.

(f) Corrección aplicada al Rhy HH

VhVolumen del bulbo del hidrómetro en ml.

A =Área del cilindro de medición en cm2.

A partir de estas dos lecturas corregidas, dibuja un gráfico (línea recta)

Distribución del Tamaño de Grano en Suelo - Datos y Tabla de Cálculo

Fecha:

Número de muestra:

Peso total del suelo seco tomado, W =

Gravedad específica del suelo, G =

Hidrómetro No. _____________ Wt. de suelo que ha pasado a solución, Ws=

 Corrección de menisco, CnCorrección del agente dispersante
=

Lectura en agua RW =

Corrección de temperatura

% más fino para el peso. del suelo Wsido en soluciónN=[(100G)/{Wsx (G 1)}] x R

Corregido
Hidrómetro Velocidad
hidrómetro Zr
lectura Cms/seg Equivalente
Lectura N(%más fino
superior
Transcurrido día. De
o Gracias
Fecha Tiempo Tiempo en Menisco V=Z r/K Partícula R OBSERVACIONES
(1- más bajo suelo
Sec l D mm
menisco Zr l
Rh1000 oZr/ t
Cm)

DETERMINACIÓN DE LOS LÍMITES DE CONSISTENCIA

PRUEBA DE LÍMITE LÍQUIDO

OBJETIVO

1.Prepare la muestra de suelo según la especificación.

2. Encuentra la relación entre el contenido de agua y el número de golpes.
3. Dibujar la curva de flujo.
4. Encuentra el límite líquido.

NECESIDAD Y ALCANCE

El límite líquido es significativo para conocer la historia de tensiones y las propiedades generales del suelo encontrado.
construcción. A partir de los resultados del límite líquido, se puede estimar el índice de compresión. La compresión
el valor del índice nos ayudará en el análisis de asentamientos. Si el contenido de humedad natural del suelo se acerca al líquido
el límite, el suelo puede ser considerado como blando si el contenido de humedad es menor que el límite líquido, el suelo puede ser
se considera blando si el contenido de humedad es menor que el límite líquido. El suelo es quebradizo y más rígido.

TEORÍA
El límite de líquido es el contenido de humedad al cual la ranura, formada por una herramienta estándar en la muestra
se toma la ofsoila en la taza estándar, cierra durante 10 minutos al recibir 25 golpes de manera estándar. En este
limitar el suelo tiene baja resistencia al corte.

APARATO REQUERIDO

Balanza

Espátula

PROCEDIMIENTO

120 g de suelo deshidratado al aire de una porción de material mezclado a fondo que pasa por un tamiz de 425 micrones I.S
se debe obtener.

2. El agua destilada se mezcla con el suelo obtenido en un disco de mezcla para formar una pasta uniforme. La pasta
tendrá una consistencia que requeriría de 30 a 35 gotas de taza para causar un cierre del surco estándar para
longitud suficiente.

3. Una porción de los pasteles colocados en la taza del dispositivo LIQUIDLIMIT y extendidos en porción con pocos
golpes de espátula.

4. Recórtalo a una profundidad de 1 cm en el punto de mayor grosor y devuelve el exceso de tierra al plato.

5. El suelo en la taza se dividirá con golpes firmes de la herramienta de ranurado a lo largo del diámetro a través de
la línea central del seguidor de modo que se forme un surco limpio y nítido de las dimensiones adecuadas.

6. Levanta y baja la taza girando la manivela a razón de dos revoluciones por segundo hasta que las dos mitades
de las tortas de suelo entran en contacto entre sí a lo largo de aproximadamente 1 cm solo por flujo.

7. El número de golpes requeridos para causar que la ranura se cierre por aproximadamente 1 cm será registrado.

Se toma una porción representativa de suelo del vaso para la determinación del contenido de agua.

9. Repita la prueba con diferentes contenidos de humedad al menos tres veces más para golpes entre 10 y
40.

OBSERVACIONES

Detalles de la muestra:.......

Contenido de humedad natural:........ Temperatura ambiente:..............

Número de determinación 1 2 3 4
 Número de contenedor

Peso del contenedor

Peso del contenedor + mojado

suelo

Peso del contenedor + seco

suelo

Peso del agua

Peso del suelo seco

Contenido de humedad (%)

Número de golpes

CÁLCULO

Dibuja un gráfico que muestre la relación entre el contenido de agua (en el eje y) y el número de golpes (en el eje x)
eje) gráfico semi-logarítmico. La curva obtenida se llama curva de flujo. El contenido de humedad correspondiente a
25 gotas (golpes) según se lee del límite líquido. Por lo general, se expresa al número entero más cercano.
número.

INTERPRETACIÓN Y REGISTRO

FlujoíndiceIf= (W2-W1)/(logN1/N2=pendiente de la curva de flujo.

Índice de Plasticidad=wl-wp=

Ip/If =

PRUEBA DEL LÍMITE PLÁSTICO

NECESIDAD Y ÁMBITO

El suelo se utiliza para hacer ladrillos, tejas, bloques de cemento de tierra, además de su uso como base para estructuras.

APARATOS REQUERIDOS

Plato de porcelana.
Placa de vidrio para rodar la muestra.
3. Envases herméticos para determinar el contenido de humedad.
4. Balanza de capacidad 200 g y sensible a 0.01 g
5. Horno controlado termostáticamente con interior de material no corrosivo para mantener
0
la temperatura alrededor de 105 y 110 0C.

PROCEDIMIENTO

1. Toma aproximadamente 20 g de una porción del material que haya pasado a través de un tamiz I.S. de 425 micrones, bien mezclado.
obtenido de acuerdo con I.S. 2720 (parte 1).

2. Mezcle bien con agua destilada en el plato de evaporación hasta que la masa de suelo se vuelva plástica.
suficientemente maleable para ser modelado fácilmente con los dedos.

3. Déjelo sazonar el tiempo suficiente (durante 24 horas) para permitir que el agua permeé.
a través de la masa del suelo

Toma aproximadamente 10 gramos de esta masa de suelo plástico y róllala entre los dedos y el vidrio.
placa con la presión justificada para enrollar la masa en un hilo de diámetro uniforme
a lo largo de su longitud. La tasa de rodadura será entre 60 y 90 golpes por
minuto.

5. Continúa enrollando hasta que obtengas un roscado de 3 mm de diámetro.

6. Amasa la tierra hasta formar una masa uniforme y vuelve a enrollar.

7. Continúe el proceso hasta que el hilo se desmorone cuando el diámetro sea de 3 mm.

8. Recoge las piezas del hilo desmoronado en un recipiente hermético para la humedad
determinación de contenido.

9. Repite la prueba al menos 3 veces y toma el promedio de los resultados calculados.

número entero más cercano.

OBSERVACIÓN Y REPORTAJE

Compara el diámetro del hilo en intervalos con la varilla. Cuando el diámetro se reduce
a 3 mm, observe la superficie de la rosca en busca de grietas.

PRESENTACIÓN DE DATOS

Número de contenedor
Peso del recipiente + tapa, W1

Peso del contenedor + tapa +

muestra húmeda2

Peso del contenedor + tapa +

muestra seca3

W3
W1

Wt. de agua en el suelo =

W3 W2

Contenido de agua (%)

= (W3 W2)/(W3
W1)¿ 100

Límite Plástico Promedio

Índice de Plasticidad (Ip) = (LL - PL) =............ Índice de Resistencia = Ip/IF

PRUEBA DE LÍMITE DE MARCHITAMIENTO

OBJETIVO

Determinar el límite de contracción y calcular la relación de contracción para el suelo dado.

TEORÍA

A medida que el suelo pierde humedad, ya sea en su entorno natural o por medios artificiales
en el laboratorio cambia de estado líquido a estado plástico, de estado plástico a semi-
estado sólido y luego a estado sólido. Los cambios de volumen también ocurren con cambios en
contenido de agua. Pero hay un límite particular en el que cualquier cambio de humedad no
causar cambios de volumen en el suelo.

NECESIDAD Y ALCANCE

Los suelos que sufren grandes cambios de volumen con el cambio en el contenido de agua pueden ser
problemático. Los cambios de volumen pueden no ser iguales y generalmente no lo serán.
Se debe realizar una prueba de límite de contracción en un suelo.

1. Para obtener una indicación cuantitativa de cuánto cambio en la humedad puede ocurrir
antes de que ocurran cambios de volumen apreciables

2. Para obtener una indicación de cambio en el volumen.

El límite de contracción es útil en áreas donde los suelos sufren grandes cambios de volumen
al pasar por ciclos húmedos y secos (como en el caso de los diques de tierra)

APARATO

1. Plato de evaporación. Porcelana, aproximadamente 12 cm de diámetro con fondo plano.

2. Espátula

3. Plato de contracción. Plato circular de porcelana o metal no corrosivo (3 unidades) que tiene un
fondo plano y 45 mm de diámetro y 15 mm de altura internamente.

4. Regla. Acero, 15 cm de longitud.

5. Taza de vidrio. 50 a 55 mm de diámetro y 25 mm de altura, el borde superior de la cual es

terreno liso y nivelado.

6. Placas de vidrio. Dos, cada una de 75¿ 75 mm una placa será de vidrio plano y la otra
deberá tener puntas.

7. Tamices. Tamices de 2 mm y 425 micrones IS.

8. Horno con control termostático.

9. Cilindro graduado, con una capacidad de 25 ml y graduado a 0.2 ml y 100 cc.

marca frasco.

10.Balanza-Sensible a 0.01 g mínimo.

11. Mercurio. Limpio, suficiente para llenar la copa de vidrio hasta desbordar.

Botella de lavado que contiene agua destilada.

PROCEDIMIENTO

Preparación de pasta de suelo

Tome aproximadamente 100 g de una muestra de suelo de una porción del material bien mezclada.
pasando a través de un tamiz I.S. de 425 micrones.

2. Coloque aproximadamente 30 g de la muestra de suelo anterior en el plato de evaporación y mezcle bien.

mezclado con agua destilada y hacer una pasta cremosa.

Utiliza un contenido de agua alrededor del límite líquido.

Llenando el plato de contracción

3. Cubre el interior del recipiente de contracción con una capa delgada de vaselina para prevenir el
tierra pegándose al plato.

4. Rellena el plato en tres capas colocando aproximadamente 1/3 de la cantidad de húmedo

suelo con la ayuda de una espátula. Golpea suavemente el plato sobre una base firme hasta que el suelo fluya
sobre los bordes y no existen burbujas de aire aparentes. Repite este proceso para el 2º y 3º
capas también hasta que el plato esté completamente lleno de tierra húmeda. Retire el exceso de tierra
y haz que la parte superior del plato esté suave. Limpia toda la tierra que adhiere al exterior de
el plato.

5. Pese inmediatamente el plato con el suelo húmedo y registre el peso.

6. Deja secar al aire el pastel de suelo húmedo durante 6 a 8 horas, hasta que el color de la torta cambie de oscuro a
luz. Luego secar en horno a peso constante a 105 °C a 1100 °C, es decir,
0
alrededor de 12 a 16 horas.

7. Retira el disco seco del suelo del horno. Enfríalo en un deshidratador. Luego obtén
el peso del plato con la muestra seca.

8. Determine el peso del plato vacío y regístrelo.

9. Determine el volumen del plato de contracción que es evidentemente igual al volumen del
suelo húmedo como sigue. Coloque el plato de contracción en un plato de evaporación y llene el plato
con mercurio hasta que se desborde un poco. Presiónelo con una placa de vidrio plano firmemente en su parte superior.
para eliminar el exceso de mercurio. Vierte el mercurio del plato de contracción en un medidor
frasco y encuentra el volumen del plato de contracción directamente. Registra este volumen como el
volumen del terrón de suelo mojado.

Volumen del Terrón de Suelo Seco

10. Determine el volumen de la muestra de suelo seco al retirar la muestra del plato de contracción.
y sumergiéndolo en la copa de vidrio llena de mercurio de la siguiente manera.
Coloca la taza de vidrio en una más grande y llena la taza de vidrio hasta desbordarse con mercurio.
Retire el exceso de mercurio cubriendo la taza con una placa de vidrio con picos y
presionándolo. Asegúrate de que no queden burbujas de aire atrapadas. Limpia el exterior del vaso
taza para eliminar el mercurio adherido. Luego, colócala en otro plato más grande, que es,
limpiar y vaciar con cuidado.

Coloca el terrón de tierra seca sobre el mercurio. Flota, sumérgelo con el vidrio de pinchos.
plato que nuevamente se nivela con la parte superior de la taza. El mercurio se derrama en el
plato más grande. Vierte el mercurio que muestra el terrón de tierra en el frasco medidor
y encontrar el volumen del terrón de suelo directamente.

CÁLCULO

PRECAUCIÓN

No toques el mercurio con anillos de oro.

TABULACIÓN Y RESULTADOS

S.No Determinación No. 1 2 3

1
Peso del contenedor en gm1
2 Peso del contenedor + terrón de suelo húmedo en
gm,W2
3
Peso del contenedor + terrón de suelo seco en
4
gm,W3
5
Peso del bulto de suelo seco al horno, W0en
buenos días
6
Peso del agua en gramos
7
8 Contenido de humedad (%)

Volumen del terrón de suelo húmedo (V), en

cm

Volumen de terrón de suelo seco0) en

3
9 cm

10 Por mercurio desplazamiento

método

a. Peso de desplazados
mercurio

b. Gravedad específica del

mercurio

Límite de encogimiento (WS)

Índice de contracción (R)

PRUEBA DE DENSIDAD RELATIVA

OBJETIVO

Para determinar la densidad relativa de un material de grano grueso dado.

PLANIFICACIÓN Y ORGANIZACIÓN

Plataforma vibrante de acero acolchada 75¿Tamaño de 75 cm, R.P.M : 3600 ; bajo una carga de 115 kg,
Alimentación de 440V, 3 fases.

Dos moldes metálicos cilíndricos, 3000 cc y 15000 cc.

Placa base de sobrecarga de 10 mm de grosor con mango por separado para cada molde. Sobrecarga
pesos, uno para cada tamaño con un peso igual a 140 g / cm².

Soporte de medidor de carátula, que se puede deslizar en los ojales a los lados del molde.

Mangas guía con abrazaderas para cada molde por separado.

Barra de calibración 75¿300¿3 mm.

DEFINICIONES

La densidad relativa o índice de densidad es la relación entre la diferencia de los índices de vacíos.
de un suelo sin cohesión en su estado más suelto y estado natural existente a la diferencia
entre su relación de vacíos en los estados más sueltos y más densos.

Dónde,

emáx= relación de vacío del suelo de grano grueso (sin cohesión) en su estado más suelto.

emínrelación de vacío del suelo de grano grueso (sin cohesión) en su estado más denso.

e = relación vacía del suelo de grano grueso (sin cohesión) en su estado natural existente en el
campo.

TEORÍA
La porosidad de un suelo depende de la forma del grano, la uniformidad del tamaño del grano y la condición.
de sedimentación. Por lo tanto, la porosidad en sí misma no indica si un suelo está suelto o ...
estado denso. Esta información solo se puede obtener comparando la porosidad o el vacío
la relación del suelo dado con la del mismo suelo en su estado más suelto y denso posible
y de ahí se introduce el término densidad relativa.

La densidad relativa es un carácter arbitrario del depósito de arena. En un sentido real, la relativa
la densidad expresa la relación de la disminución real del volumen de vacíos en un suelo arenoso a la
disminución máxima posible en el volumen de vacíos, es decir, cuánto se hunde la arena por debajo
la investigación puede ser capaz de la densificación adicional más allá de su estado natural.
La determinación de la densidad relativa es útil en la compactación de suelos de grano grueso y
al evaluar la capacidad de carga segura en el caso de suelos arenosos.

Para arena grava muy densa, es posible obtener una densidad relativa mayor que uno.
Esto significa que tal empaquetamiento denso natural no podría obtenerse en el laboratorio.

PROCEDIMIENTO

Calibración del molde:

1. Mida el diámetro interior del molde a diferentes profundidades utilizando un calibrador de interior y tome
el

promedio.

2. Mantenga el molde sobre una superficie plana o plato plano. Mida la altura en diferentes
posiciones y toma el promedio (precisión = 0.025 mm).

3. Calcula el volumen.

4. Llene el molde con agua destilada hasta que desborde.

Deslice una placa de vidrio grueso sobre la superficie superior del molde.

6. Pese el agua que llena el molde.

7. Toma nota de la temperatura del agua.

8. Obtenga la densidad del agua para la temperatura anterior de las tablas físicas.

9. Calcule el volumen del molde que es el peso del agua que llena el molde.
densidad del agua.

Preparación de la muestra:

1. Seque la muestra de suelo en un horno eléctrico con control de temperatura.

2. Enfriar en la muestra en un deshidratador.

3. Segregar los terrones de tierra sin romper las partículas individuales

4. Pásalo a través del tamiz del tamaño requerido.

Densidad Mínima:

La molde se pesa con precisión (W). Vierte el suelo pulverizado seco en el molde.
a través de un embudo en un flujo constante. La boquilla se ajusta para que la caída libre del suelo
la partícula siempre es de 25 mm. Al verter tierra, el pico debe tener un movimiento en espiral desde
el borde hasta el centro. El proceso se continúa para llenar el molde con tierra hasta aproximadamente
25 mm por encima de la parte superior. Luego se nivela, con el suelo y se registra el peso (W1).

Densidad Máxima:

Pesa el molde vacío (W). Coloca el collar encima del molde y apriétalo. Llena
el molde con la muestra de suelo secada al horno hasta llenar 1/2” o 2/3” del collar.
Coloque el molde sobre la plataforma vibrante y fíjelo con tuercas y tornillos. Luego coloque el
carga adicional sobre él. Se permite que el vibrador funcione durante 8 minutos. Luego se moldea
pesado con el suelo y se registra el peso (W2).

Densidad Natural

Pese el molde con tierra seca. Sabiendo el volumen del molde y el peso de la tierra seca.
densidad natural del sueloKd, se puede calcular.
 EXAMEN PROCTOR

ÁMBITO
Este método abarca la determinación de la relación entre el contenido de humedad y la densidad de
suelos compactados en un molde de un tamaño dado con un peso de 2.5 kg dejado caer desde una altura de 30 cm.

APARATO
1. Proctormould con una capacidad de 944cc, con un diámetro interno de 10.2cm y una altura de
11.6 cm. El molde tendrá un ensamblaje de collar desmontable y una placa base desmontable.
2. Compactador: Un compactador de metal operado mecánicamente que tiene una cara de 5.08 cm de diámetro y un peso de
2.5 kg. El martillo deberá estar equipado con un arreglo adecuado para controlar la altura de caída.
a una caída libre de 30 cm.
3.Muestra de extrusora.
Una balanza de capacidad de 15 kg.
5. Equilibrio sensible.
6. Regla recta.
Cilindro graduado.
8.Herramientas de mezcla como sartén, cuchara, toalla, espátula, etc.
9. Latas de humedad.

PROCEDIMIENTO
Tome una muestra representativa secada al horno, aproximadamente 5 kg en la sartén dada.
Mezcle a fondo la muestra con suficiente agua para humedecerla aproximadamente al cuatro o seis por ciento.
puntos por debajo del contenido óptimo de humedad.

Peso el molde del proctor sin placa base y collar. Fije el collar y la base
plato. Coloque el suelo en el molde Proctor y compactelo en 3 capas, dando 25 golpes por capa con el 2.5
kgrammercayendo.

Quita el collar, nivela el suelo compactado con la parte superior del molde.
medios de la regla recta y peso.

Divida el peso de la muestra compactada entre 944cc y registre el resultado como

el peso húmedoKmojadoen gramos por centímetro cúbico del suelo compactado.
Retire la muestra del molde y corte verticalmente a través de ella para obtener una pequeña
determinación de humedad de la muestra.

Descomponga completamente el resto del material hasta que quede

pase por un tamiz número 4 a ojo. Agregue agua en cantidades suficientes para aumentar el
contenido de humedad de la muestra de suelo en uno o dos puntos porcentuales y repetir la
procedimiento anterior para cada incremento de agua añadida. Continúe esta serie de
determinación hasta que haya una disminución o no haya cambio en el peso unitario húmedo de
suelo compactado.

CÁLCULO
Densidad húmeda gm/cc = peso del suelo compactado / 944.

Densidad húmeda / (1 + w)

¿Dónde está el contenido de humedad del suelo?

Traza la densidad seca contra el contenido de humedad y encuentra la densidad seca máxima y el óptimo.
humedad para el suelo.

OBSERVACIONES
Cilindro diámetro
cm.

a. altura
cm

b. volumen cc

peso del cilindro gm

Density
Determination No.
Water tobe added(percent)
Peso del agua a ser
added(gm)
Peso del cilindro +
compacted soil
Peso del suelo compactado
(gms)
Contenido de humedad promedio
(percent)
Densidad húmeda

(gm/cc)
Drydensity (gm/cc)
Water content
ContainerNo.
Peso del contenedor + suelo húmedo
gms.
Peso del contenedor + suelo seco
gms
Wt ofcontainer alonegms.
Wt. Ofwatergm
Wt. Ofdrysoil gms.
Porcentaje de agua

Content

PRUEBA DE PERMEABILIDAD

A.CABEZA CONSTANTE

OBJETIVO

Para determinar el coeficiente de permeabilidad de un suelo utilizando el método de cabeza constante.

NECESIDAD Y ALCANCE

El conocimiento de esta propiedad es muy útil para resolver problemas relacionados con el rendimiento.
de estratos portadores de agua, filtración a través de represas de tierra, estabilidad de represas de tierra, y
diques de la orilla del canal afectados por filtraciones, asentamientos, etc.

PLANIFICACIÓN Y ORGANIZACIÓN

1. Preparación de la muestra de suelo para la prueba

 2. Encontrar el caudal a través del espécimen bajo un determinado cabezal de
agua.

DEFINICIÓN DEL COEFICIENTE DE PERMEABILIDAD

La tasa de flujo bajo condiciones de flujo laminar a través de una sección transversal unitaria es de
el medio poroso bajo un gradiente hidráulico unitario se define como coeficiente de
permeabilidad.

EQUIPO

Molde de permeámetro de material no corrosivo con una capacidad de 1000 ml, con
un diámetro interno de 100 0.1 mm y una altura efectiva interna de 127.3¿ 0.1 mm.

2. El molde deberá estar equipado con una base desmontable y una extensión removible.
contador.

3. Equipos de compactación: cara circular de 50 mm de diámetro, peso de 2.76 kg y altura de

caída de 310 mm según lo especificado en la I.S 2720 parte VII 1965.

4. Base de drenaje: Una base con un disco poroso, de 12 mm de grosor, que tiene la permeabilidad
10 veces la permeabilidad esperada del suelo.

5. Tapa de drenaje: Un disco poroso de 12 mm de grosor con una conexión para la conexión al agua
entrada o salida.

6. Tanque de cabeza constante: Un reservorio de agua adecuado capaz de suministrar agua al

permeámetro bajo cabeza constante.

7. Cilindro de vidrio graduado para recibir la descarga.

8. cronómetro para anotar el tiempo.

9. Una escala de metro para medir las diferencias de altura y la longitud de la muestra.

PREPARACIÓN DE LA MUESTRA PARA PRUEBAS

A. MUESTRA DE SUELO NO ALTERADA

1. Anote el número de muestra, el número del pozo de perforación y su profundidad a la que se tomó la muestra.
fue tomado.

2. Retire la cubierta protectora (cera de parafina) del tubo de muestreo.

3. Coloque el tubo de muestreo en el marco de extracción de muestras y empuje el émbolo para obtener
una muestra de forma cilíndrica no mayor de 35 mm de diámetro y con altura igual
al de moho.

4. La muestra debe colocarse centralmente sobre el disco poroso en la base de drenaje.

5. El espacio angular deberá estar lleno de un material impermeable como una lechada de cemento.
o cera, para proporcionar un sellado entre la muestra de suelo y el molde contra fugas
desde los lados.

6. La tapa de drenaje se fijará sobre la parte superior del molde.

7. Ahora la muestra está lista para la prueba.

MUESTRA DE SUELO ALTERADO

1. Se tomará una muestra de 2.5 kg de aire seco o secado en horno que esté completamente mezclado.
material.

2. Se determinará el contenido de humedad inicial de la muestra de 2.5 kg. Luego, el suelo

deberá colocarse en el recipiente hermético.

3.Agregue la cantidad requerida de agua para obtener el contenido de humedad deseado.

4. Mezcla la tierra a fondo.

5. Pese el molde del permeámetro vacío.

6. Después de engrasar ligeramente el interior, sujétalo entre la placa base de compactación y

collar de extensión.

7.Coloque el ensamblaje sobre una base sólida y llénelo con la muestra y compactelo.

8. Después de completar una compactación, se retiran el collar y el exceso de suelo.

9. Encuentra el peso del molde con la muestra.

10. Coloque el molde con la muestra en el permeámetro, con la base de drenaje y la tapa
tener discos que están adecuadamente saturados.

PROCEDIMIENTO DE PRUEBA
1. Para el arreglo de cabeza constante, la muestra se conectará a través de la parte superior
entrada al reservorio de cabeza constante.

2.Abra la salida inferior.

3. Establecer un flujo constante de agua.

4. Se puede recopilar la cantidad de flujo durante un intervalo de tiempo conveniente.

5.Repite tres veces para el mismo intervalo.

OBSERVACIÓN Y REGISTRO

El flujo es muy bajo al principio, aumenta gradualmente y luego se mantiene constante.

La prueba de permeabilidad por cabeza constante es adecuada para suelos no cohesivos. Para suelos cohesivos
el método de caída de cabeza es adecuado.

CÁLCULO

El coeficiente de permeabilidad para una prueba de cabeza constante se da por

Presentación de datos
o
El coeficiente de permeabilidad se informa en cm/seg a 27 C. La densidad seca, el
se informará la relación de vacío y el grado de saturación. Los resultados de la prueba deben ser
tabulado como se muestra a continuación:

Registro de Prueba de Permeabilidad

Proyecto:

Probado por:
Ubicación
..

Boring No. :

Profundidad

Detalles de la muestra

Diámetro de la muestra ..cm

Longitud de la muestra (L) ..cm

Área de la muestra (A) ..cm 2

Gravedad específica del suelo Gs ..

3
Volumen de la muestra (V) ..cm

Peso del espécimen seco (Ws) .gm

Contenido de humedad .%

Experimento
1 2 3
No.

Longitud de
L(cm)
especimen

Área de
A(cm2)
especimen

Tiempo t (sec)

Descarga q(cm3)
 Altura de
h(cm)
agua

Temperatura (oC)

Interpretación e Informe

MÉTODO DE CABEZA CAÍDA

OBJETIVO

Para determinar el coeficiente de permeabilidad de la muestra de suelo dada, utilizando un caído

método head.

NECESIDAD Y ALCANCE
Los resultados de las pruebas de los experimentos de permeabilidad se utilizan:

1. Para estimar el flujo de agua subterránea.

2. Para calcular la filtración a través de presas.

3. Para determinar la tasa de consolidación y asentamiento de las estructuras.

4. Planificar el método para bajar el nivel del agua subterránea.

5. Para calcular la presión de elevación y la tubería.

6. Diseñar la lechada.

7. Y también para pruebas de congelación del suelo.

8. Diseñar pozos para recarga.

Por lo tanto, el estudio de la filtración de agua a través del suelo es muy importante, con
aplicaciones de amplio campo.

El método de cabeza caída para determinar la permeabilidad se utiliza para el suelo.

con bajo caudal, mientras que la prueba de permeabilidad de cabeza constante se utiliza para materiales gruesos-
suelos finos con un drenaje razonable en un tiempo dado. Para suelos de grano muy fino
se recomienda la prueba de permeabilidad capilar del suelo.

PRINCIPIO DEL EXPERIMENTO

El paso de agua a través de material poroso se llama filtración.

el material con vacíos continuos se llama material permeable. Por lo tanto, la permeabilidad
es una propiedad de un material poroso que permite el paso de fluidos a través de inter
condiciones de conexión.
Por lo tanto, la permeabilidad se define como la tasa de flujo de agua bajo condiciones laminares.
condiciones a través de un área de sección transversal unitaria perpendicular a la dirección de
flujo a través de un medio poroso bajo un gradiente hidráulico unitario y bajo condiciones estándar
condiciones de temperatura.

El principio detrás de la prueba es la ley de Darcy para el flujo laminar. La tasa

de descarga es proporcional a (i x A)

q= kiA
donde q = Descarga por unidad de tiempo.

A=Área total de c/s de suelo perpendicular a la dirección del flujo.

i=gradiente hidráulico.

coeficiente de permeabilidad de Darcy

del flujo que ocurrirá a través del área de sección transversal bajo unidad hidráulica
gradiente.

PLANIFICACIÓN Y ORGANIZACIÓN

Las herramientas y accesorios necesarios para la prueba son:

1.Permeámetro con sus accesorios.

2.Muestra de suelo estándar.

3.Deaires agua.

4. Balanza para pesar hasta 1 gramo.

Tamices I.S de 4.75 mm y 2 mm.

6. Sartén de mezclar.

7. Cronómetro.

8. Jarra de medir.

Escala de 9 metros.

10. Termómetro.

11. Contenedor para agua.

12. Cuchillo de recortar etc.

CONOCIMIENTO DEL EQUIPO

(a) El permeámetro está hecho de un material no corrosivo con una capacidad de 1000
ml, con un diámetro interno de 100¿0.1 mm y altura efectiva de 127.3¿0.1
mm.
 (b) El molde tiene una base desmontable y un collar exterior removible.

(c) El equipo de compactación tiene una cara circular con un diámetro de 50 mm y un

longitud de 310 mm con un peso de 2.6 kg.

(d) La base de drenaje es un disco poroso, de 12 mm de grosor con una permeabilidad 10 veces
el del suelo.

(e) El tapón de drenaje también es un disco poroso de 12 mm de grosor con una entrada/salida
ajuste.

(f) El tanque de contención tiene una válvula de desbordamiento. También hay un frasco graduado para
recoger el alta.

(g) Las disposiciones de los tubos de pie se realizan en un tablero con 2 o 3 tubos de vidrio de
diferentes diámetros.

PREPARACIÓN DEL MUESTRA

La preparación de la muestra para esta prueba es importante. Hay dos tipos de

muestra, la muestra de suelo no perturbada y la muestra de suelo perturbada o confeccionada.

A. MUESTRA DE SUELO NO ALTERADA

Se prepara de la siguiente manera:

1. Anote el número de muestra, el número del pozo de sondeo y la profundidad a la que se toma la muestra.

2. Retire la cubierta protectora (cera) del tubo de muestreo.

3. Coloque el tubo de muestreo en el extracto de la muestra y empuje el émbolo para obtener un

muestra de forma cilíndrica no mayor de 85 mm de diámetro y con altura igual a esa
del molde.

4. Este espécimen se coloca de manera central sobre el disco de drenaje de la placa base.

5. El espacio anular entre el molde y la muestra está lleno de un material impermeable.

material como lechada de cemento para bloquear la fuga lateral de la muestra.

6. Proteja el disco poroso cuando se vierta la lechada de cemento.

7. Compacta la mezcla con un pequeño compactador.

8. La tapa de drenaje también está fija sobre la parte superior del molde.

9. La muestra ahora está lista para la prueba.

B. MUESTRA ALTERADA

El espécimen perturbado se puede preparar por compactación estática o por dinámica

compactación.

(a) Preparación de la muestra compactada estáticamente (perturbada).

Tome de 800 a 1000 g de suelo representativo y mezcle con agua hasta O.M.C.
determinado por la prueba de compactación de luz I.S. Luego dejar la mezcla durante 24 horas en un
contenedor hermético.

2. Encontrar el peso W del mezcla de suelo para el volumen dado del molde y de ahí encontrar el
seco

3. Ahora, ensamble el permeámetro para la compactación estática. Adjunte el collar de 3 cm a la

parte inferior del molde de 0.3 litros y el collar de 2 cm hasta la parte superior. Soporte el molde
ensamblaje sobre tapón de 2.5 cm, con collar de 2.5 cm apoyado en el collar dividido mantenido
alrededor del tapón de 2.5 cm. El interior del molde de 0.3 lit. está ligeramente engrasado.

4. Coloca el suelo pesado en el molde. Inserta el tapón de 3 cm en la parte superior.

collar, compactando la tierra con la mano.

5. Mantenga ahora todo el ensamblaje en una máquina de compresión y retire la división

collar. Aplique la fuerza compresiva hasta que la brida de ambos tapones extremos toque el
collares correspondientes. Mantén esta carga durante 1 mt y luego suéltala.

6. Luego retire el tapón y el collar de 3 cm de la parte superior, coloque un papel de filtro sobre una malla de alambre fino.
la parte superior del espécimen y fijar la placa base perforada.

7. Voltee el ensamblaje del molde al revés y retire el tapón de 2.5 cm y el collar.

Coloca la placa perforada superior sobre la parte superior del espécimen de suelo y fija la tapa superior sobre ella,
después de insertar la junta de asiento.

8. Ahora la muestra está lista para la prueba.

(B) Preparación de la muestra disturbada compactada dinámicamente:

1. Toma de 800 a 1000 g de suelo representativo y mézclalo con agua para obtener O.M.C, si
necesario. Deja la mezcla en un recipiente hermético durante 24 horas.

2. Ensamble el permeámetro para la compactación dinámica. Engrase el interior del molde.

y colóquelo boca abajo en la base de compactación dinámica. Pese el conjunto
corrija a un gramo (w). Ponga el collar de 3 cm en el otro extremo.

3. Ahora, compacta el suelo húmedo en 2 capas con 15 golpes a cada capa con un peso de 2.5 kg.
herramienta dinámica. Quita el collar y luego recorta el exceso. Pesa el molde
ensamblaje con el suelo (W2).

4. Coloque el papel filtrante o malla fina sobre la parte superior de la muestra de suelo y fije el
placa base perforada en ella.

5. Voltee el ensamblaje boca abajo y retire la placa de compactación. Inserte el sello.

junta y coloca la placa perforada superior sobre la parte superior de la muestra de suelo. Y fija la parte superior
cap.

6. Ahora, la muestra está lista para la prueba.

PROCEDIMIENTO EXPERIMENTAL

1. Prepare la muestra de suelo según lo especificado.

2. Estructúralo. Se prefiere el agua desionizada.

3. ensambla el permeámetro en el tanque inferior y llena el tanque con agua.

4. La boquilla de entrada del molde está conectada al tubo de pie. Permita que fluya un poco de agua.
hasta que se obtenga un flujo constante.

5. Anote el intervalo de tiempo t para una caída de cabeza en la tubería vertical h .

6. Repite el paso 5 tres veces para determinar t para la misma cabeza.

7. Encuentra a by recolectando q para la tubería de pie. Pésalo correctamente a 1 g y encuentra

a de q/h=a.

Por lo tanto, el coeficiente de permeabilidad

Observación y Registro:

nd
1 se 2 se
st

t t

1. Área del tubo de pie (diámetro 5 cm)

2. Área de sección transversal de la muestra de suelo A

3.Longitud de la muestra de suelo

4. Lectura inicial del tubo de pie1

5. Lectura final del tubo de pie2

6.Tiempo
t

7.Prueba
temperatura
T

8. Coeficiente de permeabilidad a Tt
o
9. Coeficiente de permeabilidad a 27 °C k27

OBSERVACIONES GENERALES:

1. Durante la prueba no debería haber cambio de volumen en el suelo, no debería haber

aire compresible presente en los vacíos del suelo, es decir, el suelo debe estar completamente
saturado. El flujo debe ser laminar y en un estado de condiciones estables.

El coeficiente de permeabilidad se utiliza para evaluar las características de drenaje del suelo, para predecir la tasa de
asentamiento fundado sobre lecho de suelo.

Prueba de Vane

OBJETIVO

Para encontrar la resistencia al corte de una muestra de suelo dada.

NECESIDAD Y ALCANCE

La resistencia estructural del suelo es básicamente un problema de resistencia al corte.

La prueba de corte Vane es un método útil para medir la resistencia al corte de la arcilla. Es un
método más barato y rápido. La prueba también se puede llevar a cabo en el laboratorio. El
prueba de corte por palas en laboratorio para la medición de la resistencia al corte de suelos cohesivos, es
2
útil para suelos de baja resistencia al corte (menos de 0.3 kg/cm) para los cuales triaxial o
no se pueden realizar pruebas sin confinamiento. La prueba da la resistencia no drenada de la
suelo. La resistencia no perturbada y remodelada obtenida son útiles para evaluar el
sensibilidad del suelo.

PLANIFICACIÓN Y ORGANIZACIÓN

EQUIPO

1. Aparato de corte por Vane.

2. Ejemplar.
3. Contenedor de muestras.
4.Calibres.

PROCEDIMIENTO EXPERIMENTAL

1. Prepare dos o tres muestras de la muestra de suelo de dimensiones de al menos 37.5 mm

diámetro y 75 mm de longitud en la muestra. (relación L/D 2 o 3).

2. Monte el contenedor de muestras con la muestra en la base del cortador de palas.

aparato. Si el contenedor de la muestra está cerrado en un extremo, debe estar provisto de un
un agujero de aproximadamente 1 mm de diámetro en la parte inferior.

3. Baje suavemente las palas de corte en la muestra hasta su longitud máxima sin
perturbando la muestra de suelo. La parte superior de las palas debe estar al menos 10 mm por debajo de la
parte superior de la muestra. Observe las lecturas del ángulo de torsión.

o
4. Rote las palas a una velocidad uniforme, digamos 0.1 /s, operando adecuadamente el par.
manejo de la aplicación hasta que la muestra falle.

5. Anote la lectura final del ángulo de torsión.

6.Encuentra el valor de la altura de la hoja en cm.

7. Encuentra el valor del ancho de la hoja en cm.

CÁLCULOS:

OBSERVACIONES:

Nombre del proyecto:

Descripción del suelo:

Inicial Final Primavera Primavera

S.N Diferencia S=Tx Promedio
Leyendo Leyendo Constante/18 Consta
o g g e 0x G e 'S' nt
Diferencia
2
(Grados) (Grados.) (Grados.) Kg/cm
2
Kg-cm

OBSERVACIONES GENERALES:

Esta prueba es útil cuando el suelo es blando y su contenido de agua está más cerca del límite líquido.

PRUEBA DE CIZALLA DIRECTA

Objetivo

Determinar la resistencia al corte del suelo utilizando el aparato de corte directo.

NECESIDAD Y ALCANCE

En muchos problemas de ingeniería como el diseño de cimentaciones, muros de contención, losas

puentes, tuberías, pilotaje de placas, el valor del ángulo de fricción interna y cohesión de
se requiere el suelo involucrado para el diseño. Se utiliza la prueba de corte directo para predecir esto
parámetros rápidamente. El informe del laboratorio cubre los procedimientos del laboratorio para
determinar estos valores para suelos sin cohesión.

PLANIFICACIÓN Y ORGANIZACIÓN

Aparato

1. Aparato de caja de corte directo

2. Marco de carga (motor adjunto).

3. Manómetro de carátula.

4. Anillo de prueba.

5. Manipular.

6. Regla recta.

7. Balanza para pesar hasta 200 mg.

8. Contenedor de aluminio.

9. Espátula.

CONOCIMIENTO DEL EQUIPO:

La máquina de corte directo controlada por deformación consiste en una caja de corte, un contenedor de suelo y un sistema de carga.
unidad, anillo de prueba, medidor de dial para medir la deformación por corte y los cambios de volumen. A
La caja de corte cuadrada de dos piezas es un tipo de contenedor de suelo utilizado.

Un anillo de prueba se utiliza para indicar la carga cortante asumida por el suelo iniciada en el
plano de cizallamiento.

PROCEDIMIENTO

1. Verifique la dimensión interna del contenedor de suelo.

2. Monta las partes del contenedor de suelo.

3. Calcule el volumen del recipiente. Pese el recipiente.

4. Coloca el suelo en capas suaves (aproximadamente 10 mm de grosor). Si se trata de una muestra densa,
deseado compactar el suelo.

5. Pese el recipiente de tierra, la diferencia entre estos dos es el peso de la tierra.

Calcula la densidad del suelo.

6. Haga la superficie del suelo plana.

7. Coloca la rejilla superior sobre la piedra y el bloque de carga encima del suelo.
8. Mida el grosor de la muestra de suelo.

9. Aplicar la carga normal deseada.

10. Retire el pasador de corte.

11. Adjunte el manómetro que mide el cambio de volumen.

12. Registre la lectura inicial del manómetro y los valores de calibración.

13. Antes de proceder a la prueba, revise todos los ajustes para asegurarse de que no hay conexión.
entre dos partes excepto arena/suelo.

14. Encienda el motor. Tome la lectura de la fuerza cortante y registre la lectura.

15. Registrar las lecturas de cambio de volumen hasta la falla.

2
16. Agregar 5 kg de estrés normal 0.5 kg/cm y continuar el experimento hasta el fallo

17. Registre cuidadosamente todas las lecturas. Coloque los medidores de dial en cero antes de comenzar.
experimento

HOJA DE CÁLCULO DE DATOS PARA LA PRUEBA DE CIZALLA DIRECTA

2
Estrés normal 0.5 kg/cm

Hori.Dial
Tensión de corte=
cizallamiento de calibración
Vertical Vertical
Vertical Provingdiv.col.(8)x
Horizontal Demostrando la deformación de lectura, deformación de gauge=
Marcar anillo de prueba de lectura
Medidor anillo Inicial Col.(4)x lectura div.en col.6
calibre Área constante inicial de
Lectura Lectura lectura conteo mínimo Inicial x L.C. del dial
Lectura lectura
(1) (3)div.de dial Medidor de lectura
(2) (8) especimen(kg/cm2)
calibre(5) (6) (7)
(9)
(4)

25

50

75
 100

125

150

175

200

250

300

400

500

600

700

800

900

2
Estrés normal

Hori.Dial
Tensión de corte=
corte de calibración Vertical Vertical
Vertical Provingdiv.col.(8)x
Horizontal Demostrando la deformación de la lectura de la deformación de la gauge=
Marcador anillo de lectura
Medidor anillo Inicial Col.(4)x lectura div.incol.6
medidor Área constante inicial de
Lectura LecturaLecturaConteodeMínimosInicialxL.C.delDial
Lectura lectura
(1) (3)div.de dial Medidor de lectura
(2) (8) muestra(kg/cm2)
calibre(5) (6) (7)
(9)
(4)

25

50
 75

100

125

150

175

200

250

300

400

500

600

700

800

900

2
Estrés normal

Hori.Dial
Tensión de corte=
cizallamiento de medición
Vertical Vertical
Vertical Provingdiv.col.(8)x
Horizontal Demostrando la deformación de la lectura de la deformación del gauge=
Marcador anillo de lectura de prueba
Medidor anillo Inicial Col.(4)x lectura div.incol.6
calibre Área constante inicial de
Lectura LecturaLecturaMenorCantidadInicialxL.C.ofdial
Lectura lectura
(1) (3) divisor de dial medidor
(2) (8) especimen(kg/cm2)
calibre(5) (6) (7)
(9)
(4)

0
 25

50

75

100

125

150

175

200

250

300

400

500

600

700

800

900

OBSERVACIÓN Y REGISTRO
Demostrando la constante del anillo....... El valor mínimo del dial........

Factor de calibración.......

Factor de apalancamiento........

Dimensiones de la caja de corte 60 x 60 mm

Peso vacío de la caja de corte........

El valor mínimo del manómetro...

Cambio de volumen.......

Tensión cortante
Normal
2 probando Anillo
Normal estrés(kg/cm )
2 lectura x
estrés (kg/cm)
N.º Carga normal calibración
cargar x
(kg) Área de
cargar x aprovechar/Área
contenedor
aprovechar

OBSERVACIONES GENERALES

1. En la prueba de caja de corte, el espécimen no falla a lo largo de su plano más débil, sino que
a lo largo de un plano de fallo predeterminado o inducido, es decir, un plano horizontal que separa
las dos mitades de la caja de corte. Este es el principal inconveniente de esta prueba.
Además, durante la carga, el estado de estrés no se puede evaluar. Puede ser
evaluado solo en la condición de fallo, es decir, el círculo de Mohr se puede trazar en el fallo
solo condición. También el fallo es progresivo.

2. La prueba de corte directo es simple y más rápida de operar. A medida que se utilizan especímenes más delgados.
en la caja de corte, facilitan el drenaje del agua de los poros de una muestra saturada en
menos tiempo. Esta prueba también es útil para estudiar la fricción entre dos materiales.
material en la mitad inferior de la caja y otro material en la mitad superior de la caja.

El ángulo de resistencia al corte de las arenas depende del estado de compactación.

rugosidad de los granos, forma de las partículas y aspereza de la superficie del grano y clasificación.
Varía entre 28 (arenas oclasificadas uniformemente con granos redondeados en muy sueltos
estado) a 46o (arena bien graduada con granos angulares en estado denso).

4. El cambio de volumen en suelos arenosos es un fenómeno complejo que depende de

gradación, forma de las partículas, estado y tipo de empaquetamiento, orientación del principal
 planos
tipo de aparato, procedimiento de prueba, método de preparación de la muestra, etc. En general
las arenas sueltas se expanden y las arenas densas se contraen en volumen al cortarse. Hay un
relación en la que se produce expansión o contracción en el volumen. Esto
El vacío crítico se llama relación de vacío. Se puede inferir expansión o contracción.
desde el movimiento del indicador de bancada vertical durante el corte.

5. La fricción entre las partículas de arena se debe a la fricción por deslizamiento y la fricción por rodadura y
acción entrelazada.

Los valores máximos del parámetro de corte para la arena suelta y la arena densa alcanzan aproximadamente
El mismo valor, por lo tanto, si el ángulo de fricción se calcula en la etapa final, una ligera perturbación en la densidad.
durante el muestreo y la preparación de las muestras de prueba no tendrán mucho efecto.

PRUEBA TRIAXIAL NO DRAGADA

OBJETIVO

Para encontrar la cohesión del suelo mediante la Prueba Triaxial No Drenada.

NECESIDAD Y ALCANCE DE LA PRUEBA

La prueba estándar consolidada no drenada es una prueba de compresión en la que la muestra de suelo primero
consolidado bajo presión total en la celda triaxial antes de que la falla se produzca al incrementar la
tensión principal mayor.

Puede realizarse con o sin medición de la presión de poros, aunque para la mayoría de las aplicaciones, el
La medición de la presión de poro es deseable.

PLANIFICACIÓN Y ORGANIZACIÓN

Conocimiento de Equipos

Una máquina de compresión de tasa constante de deformación de la cual la siguiente es una breve descripción de una.
uso común.

a) Un marco de carga en el que la carga se aplica mediante un yugo actuando a través de un dinamómetro elástico,
más comúnmente llamado un anillo de prueba que se utilizaba para medir la carga. El marco se opera en
una tasa constante mediante un gato de tornillo de engranaje. Es preferible que la máquina sea impulsada por un motor, por un
motor eléctrico pequeño
 b) Un aparato de presión hidráulica que incluye un compresor de aire y un reservorio de agua en el cual el aire
bajo presión, al actuar sobre el agua, la eleva a la presión requerida, junto con
válvulas de control necesarias y manómetros.

Célula atriaxial para tomar muestras de 3.8 cm de diámetro y 7.6 cm de largo, en las que la muestra
puede estar sujeto a una presión hidrostatica multidireccional, junto con una vertical
carga de compresión actuando a través de un pistón. La carga vertical del pistón actúa sobre un
tapa de presión. La celda normalmente está diseñada con una parte superior e inferior de metal no ferroso
conectados por varillas de tensión y con paredes formadas de perspex.

Aparato para la preparación de la muestra :

a) 3.8 cm (1.5 pulgadas) de diámetro interno; tubos de muestra de 12.5 cm (5 pulgadas) de largo.

b) Anillo de goma.

c) Un formador de sección cilíndrica abierta, de 3.8 cm de diámetro interno, equipado con un pequeño tubo de goma en su
lado.

d) Detener reloj.

e) Aparato de prueba de contenido de humedad.

f) Una balanza de 250 g de capacidad y con una precisión de 0.01 g.

Procedimiento experimental

La muestra se coloca en la máquina de compresión y se coloca una placa de presión sobre la.
se debe tener cuidado para evitar que cualquier parte de la máquina o célula se desplace
muestra mientras se está configurando, por ejemplo, golpeando contra la parte inferior de esto
cargando pistón. La probable resistencia de la muestra se estima y se realiza una verificación adecuada
anillo seleccionado y ajustado a la máquina.

2. La celda debe estar configurada correctamente y sujetada uniformemente para prevenir fugas de
presión durante la prueba, asegurándose primero de que la muestra esté correctamente sellada en su extremo
tapas y anillos (de goma) en posición y que los anillos de sellado para la celda también están
correctamente colocado.

3. Cuando se configura la muestra, se admite agua y la celda se ajusta bajo el agua que escapa.
desde la válvula de la colmena, en la parte superior, que está cerrada. Si la muestra se va a probar a cero
la presión lateral no es necesaria.

4. La presión del aire en el reservorio se incrementa para elevar la presión hidrostática en

la cantidad requerida. El manómetro debe ser vigilado durante la prueba y cualquier
se deben hacer ajustes necesarios para mantener la presión constante.
 5. La manija de la gato de tornillo se rota hasta que el lado inferior del hemisférico
el asiento del anillo de prueba, a través del cual se aplica la carga, solo toca la celda
pistón.

6. El pistón se retira hacia abajo por la manija hasta que esté apenas en contacto con la presión.
placa en la parte superior de la muestra, y el asiento del anillo de prueba se vuelve a llevar a
contactoparaelcomienodelprueba.

Observación y Registro

La máquina se pone en movimiento (o si es operada a mano, la rueda de mano se gira a una velocidad constante) para dar un
tasa de deformación del 2% por minuto. Luego se toma la lectura del medidor de deformación y se corresponde con la prueba.
la lectura del anillo se toma del gráfico del anillo correspondiente. La carga aplicada es conocida. El experimento es
se detuvo en la lectura del manómetro de deformación para el 15% de la longitud de la muestra o 15% de deformación.

Operador : SampleNo

Fecha : Trabajo:

Ubicación: Tamaño de la muestra:

Longitud: Constante de anillo de demostración

Diámetro: 3.81 cm Área inicial L:

Volumen Inicial Conteo mínimo de estridente (const):

Presión celular Provingring Cargar en

Tensión Área corregida cm2 Estrés desviador
kg/cm2 lectura muestrakel
dial 2
5 6
1 3 4
0

50

100
0.5
150

200

250
 300

350

400

450
0

50

100

150

200
0.5
250

300

350

400

450
0

50

100

150

200
0.5
250

300

350

400

450
 Compresivo
Carga líquida estrés Ángulo de corte de
Presión celular Estrainat Humedad
NúmeroDeMuestradensidad resistencia al corte
kg/cm2 fracaso contenido
gm/cc en caso de fallo (kg/cm2resistencia

1.

2.

3.

Observaciones generales

a) Se asume que el volumen de la muestra permanece constante y que el área de la muestra

aumenta uniformemente a medida que la longitud disminuye. El cálculo del estrés se basa en este nuevo
área de fallo, por cálculo directo, utilizando la constante del anillo de prueba y la nueva área del
ejemplo. Al construir un gráfico que relacione las lecturas de tensión, del anillo de prueba, directamente a la
estrés correspondiente.

b) La deformación y el estrés correspondiente se grafican con la abscisa de estrés y se traza la curva.

se encuentra la tensión de compresión máxima en el fallo y la correspondiente deformación y presión de la celda
fuera.

c) Los resultados de esfuerzo de la serie de pruebas triaxiales a presión de célula creciente se grafican en un Mohr
diagrama de esfuerzo. En este diagrama, se traza un semicírculo con el esfuerzo normal como abscisa y el esfuerzo cortante
como ordenada.

d) La condición de falla de la muestra generalmente se aproxima a una línea recta dibujada como una
tangente a los círculos, cuya ecuación esX= C +EtanJEl valor de la cohesión, C, se lee de la
eje de esfuerzo cortante, donde es cortado por la tangente a los círculos de Mohr, y el ángulo de resistencia al corte
(J) es el ángulo entre la tangente y una línea paralela a la tensión cortante.

PRUEBA DE CONSOLIDACIÓN

OBJETIVO

Para determinar los asentamientos debido a la consolidación primaria del suelo mediante la realización de una prueba unidimensional.

NECESIDAD Y ALCANCE

El ensayo se llevó a cabo para determinar el asentamiento debido a la consolidación primaria. Para determinar:

i. Tasa de consolidación bajo carga normal.

 ii. Grado de consolidación en cualquier momento.

iii. Relación entre la presión y la relación de vacíos.

iv. Coeficiente de consolidación a diversas presiones.

v. Índice de compresión.

A partir de la información anterior, será posible para nosotros predecir la tasa de tiempo y la extensión del asentamiento.
estructuras fundadas en suelos de grano fino. También es útil en el análisis de la historia de tensiones del suelo. Dado que
el análisis de asentamiento de la fundación depende principalmente de los valores determinados por la prueba, esta prueba
es muy importante para el diseño de fundaciones.

PLANIFICACIÓN Y ORGANIZACIÓN

1. Consolidómetro que consiste esencialmente

a) Un anillo de diámetro = 60 mm y altura = 20 mm

b) Dos placas o piedras porosas de carburo de silicio, óxido de aluminio o metal poroso.

c) Anillo guía.

d) Anillo exterior.

e) Chaqueta de agua con base.

f) Almohadilla de presión.

g) Canasta de goma.

2.Dispositivo de carga que consiste en un marco, sistema de palancas, yugo de carga, dispositivo de fijación de medidor de dial y
pesos.

3. Indicador de carátula para leer con una precisión de 0.002 mm.

Horno controlado por termostato.

5. Cronómetro para leer segundos.

6.Extractor de muestras.

7. Artículos misceláneos como balance, herramientas para recortar suelo, espátula, papeles de filtro, recipientes para muestras.

INVOLUCRADO PRINCIPAL
Cuando se aplica una carga compresible a una masa de suelo, se produce una disminución en su volumen, la disminución en
El volumen de la masa de suelo bajo estrés se conoce como compresión y la propiedad de la masa de suelo relacionada con su
La tendencia a disminuir en volumen bajo presión se conoce como compresibilidad. En una masa de suelo saturado.
teniendo su vacío lleno de agua incomprensible, la disminución de volumen o la compresión puede tener lugar cuando
el agua es expulsada de los vacíos. Una compresión así, resultante de una larga carga estática y el
la consiguiente liberación de agua del poro se denomina consolidación.

Luego, cuando se aplica la carga sobre la masa de suelo saturado, toda la carga es soportada por el agua de poro en el
comienzo. A medida que el agua comienza a escapar de los vacíos, la presión hidrostática en el agua se va gradualmente
disipada y la carga se traslada a los sólidos del suelo, lo que aumenta su efecto sobre ellos, como resultado el suelo
disminución de masa en volumen. La tasa de escape de agua depende de la permeabilidad del suelo.

1) Desde el tubo de muestra, expulse la muestra en el anillo de consolidación. La muestra debe proyectarse.
aproximadamente un cm del anillo exterior. Recorta la muestra de manera suave y a ras con la parte superior e inferior del anillo.
usando un cuchillo. Limpia el anillo por fuera y mantenlo listo para pesar.

2) Muestra remoldeada :

a) Elija la densidad y el contenido de agua a la que se deben compactar las muestras a partir de la humedad
relación de densidad.

b) Calcule la cantidad de suelo y agua necesaria para mezclar y compactar.

c) Compactar la muestra en el molde de compactación en tres capas utilizando los compactadores estándar.

d) Extraiga el espécimen del molde usando el extractor de muestras.

PROCEDIMIENTO

1. Saturar dos piedras porosas hirviéndolas en agua destilada durante unos 15 minutos
o manteniéndolos sumergidos en agua destilada durante 4 a 8 horas. Limpie
agua en exceso. Las conexiones del consolidómetro que deben ser cerradas serán
humedecido.

2. Montar el consolidómetro, con la muestra de suelo y piedras porosas en la parte superior e inferior.
muestra, proporcionando un papel de filtro entre la muestra de suelo y la piedra porosa. Coloque el
almohadilla de presión centrada en la parte superior de la piedra porosa.

3. Monte el ensamblaje del molde en el marco de carga y céntralo de tal manera que la carga aplicada sea
axial.

4. Coloque el medidor de dial para medir la compresión vertical de la muestra. El medidor de dial
el soporte debe ajustarse de manera que el medidor de dial esté en el comienzo de su recorrido de liberación, permitiendo
margen suficiente para la hinchazón del suelo, si hay alguna.
 5. Conecte el ensamblaje del molde al reservorio de agua y se permite que la muestra se sature.
el nivel del agua en el reservorio debe estar aproximadamente al mismo nivel que la muestra de suelo.

6. Aplique una carga inicial al ensamblaje. La magnitud de esta carga debe elegirse por ensayo, tal ...
que no hay hinchazón. No debe ser menos de 50 g/cm3para suelos ordinarios y 25 g/cm2para
suelos muy blandos. La carga debe dejarse hasta que no haya cambios en el medidor de dial.
lecturas durante dos horas consecutivas o por un máximo de 24 horas.

7. Observe la lectura final del dial bajo la carga inicial. Aplique la primera carga de intensidad 0.1 kg/cm2comenzar el
detener el cronómetro simultáneamente. Registre las lecturas del manómetro en varios intervalos de tiempo. El manómetro
se toman lecturas de medidor hasta que se alcanza el 90% de consolidación. La consolidación primaria es gradualmente
llegó dentro de 24 horas.

8. Al final del período, especificado anteriormente, toma la lectura del dial y la lectura del tiempo. Duplicar el
cargue la intensidad y tome las lecturas del dial en varios intervalos de tiempo. Repita este procedimiento por
cargas de carga sucesivas. La intensidad de carga usual es la siguiente:

a. 0.1, 0.2, 0.5, 1, 2, 4 y 8 kg/cm2.

9. Después de que se complete la última carga, reduce la carga a el valor de la última carga y permite que
mantenerse de pie durante 24 horas. Reducir la carga más en pasos de la intensidad anterior hasta alcanzar una intensidad
de 0.1 kg/cm2se alcanza. Tome la lectura final del manómetro.

10. Reduce la carga a la carga inicial, mantenla durante 24 horas y anota las lecturas finales del dial.
calibre.

11. Desmontar rápidamente el ensamblaje de la muestra y eliminar el exceso de agua de la muestra de suelo en
horno, anote el peso seco de él.

OBSERVATION AND READING

Mesa-

Datos y hoja de observaciones para la prueba de consolidación, presión, compresión y tiempo.

Proyecto: Nombre del proyecto Boreholeno.:1

Profundidad de la muestra: 2m Descripción del suelo

Peso vacío del anillo: 635 gm Área de ofrenda: 4560 mm2(45.60 cm2)

Diámetro del anillo: 76.2 mm (7.62 cm) Volumen de anillo: 115.82 cm3

Altura del anillo: 25.4 (2.54 cm) Gravedad específica de la muestra de suelo Nº:

0.0127 mm (mínima cuenta)

Presión
Intensidad 0.1 0.2 0.5 1 2 4 8
2
(Kg/cm)
Tiempo transcurrido

0.25

2.5

6.25

16

25

30

1 hora

2 horas

4 horas

8 hrs

24 horas

Hoja de observación para la prueba de consolidación: Relación de vacíos de presión

Aplicado Finaldial Especimen Altura de

Cambio de dial Sólidos de altura Relación de vacío
presión lectura altura vacios

0.1

0.2
0.5

1.0

2.0

4.0

8.0

4.0

2.0

1.0

0.5

0.2

0.1

CÁLCULOS

1. Altura de sólidos (HS) se calcula a partir de la ecuación

HS= WS/G¿ Un

2. Relación de vacíos. La relación de vacíos al final de varias presiones se calcula a partir de la ecuación.

e= (H HS)/HS

3. Coeficiente de consolidación. El coeficiente de consolidación en cada incremento de presión es

calculado utilizando las siguientes ecuaciones:

i.Cv= 0.197d2/t50(Método de ajuste logarítmico)

ii.Cv= 0.848d2/t90(Método de ajuste cuadrático)
En el método de ajuste logarítmico, se realiza un gráfico entre la lectura del dial y el logaritmo del tiempo, el tiempo
se determina la consolidación correspondiente al 50%.

En el método de ajuste de raíz cuadrada, se realiza un gráfico entre las lecturas del dial y la raíz cuadrada del tiempo.
se determina el tiempo correspondiente al 90% de consolidación. Los valores de Cvestán grabados en la tabla--.
4. Índice de compresión. Para determinar el índice de compresión, se traza una gráfica de la relación de vacíos (e) Vslogtismade.
El
La curva de compresión inicial sería una línea recta y la pendiente de esta línea daría la compresión.
índiceCc.

5. Coeficiente de compresibilidad. Se calcula de la siguiente manera

av= 0.435 Cc/Presión media para el incremento

dondeCcCoeficiente de compresibilidad

6. Coeficiente de permeabilidad. Se calcula de la siguiente manera

K= Cv.av(peso unitario del agua)/(1+e).

Gráficas

1.Lectura de dial VSlogoftime o

Lectura de diales VSraíz cuadrada del tiempo.

2. Relación de vacíos VSregistroW¿ (presión promedio para el incremento).

Observaciones Generales

1. Al preparar el espécimen, se ha intentado que las estratas de suelo estén orientadas de la misma manera.
dirección en el aparato de consolidación.

2. Durante el recorte, se debe tener cuidado al manejar la muestra de suelo con la menor presión posible.

Se deben adoptar incrementos más pequeños de carga secuencial para suelos blandos.
