1.

DESCRIPCIÓN DE TRABAJOS

1.1 OBJETIVO

El objetivo de este informe es presentar el diagnóstico del sistema de puesta a tierra de la subestación Eléctrica Buenavista -
Córdoba.

1.2 TRABAJOS REALIZADOS

Medición y diagnóstico del sistema de puesta a tierra que comprende medidas de equipotencialidad, resistencia puesta a tierra,
tensión de paso, tensión de contacto y corrientes de espurias. Personal a cargo de la ejecución de los trabajos, los Ingenieros
Jonathan Peralta y Daniel Rivera en la fecha del 25 junio 2025 a las 08:00 am.

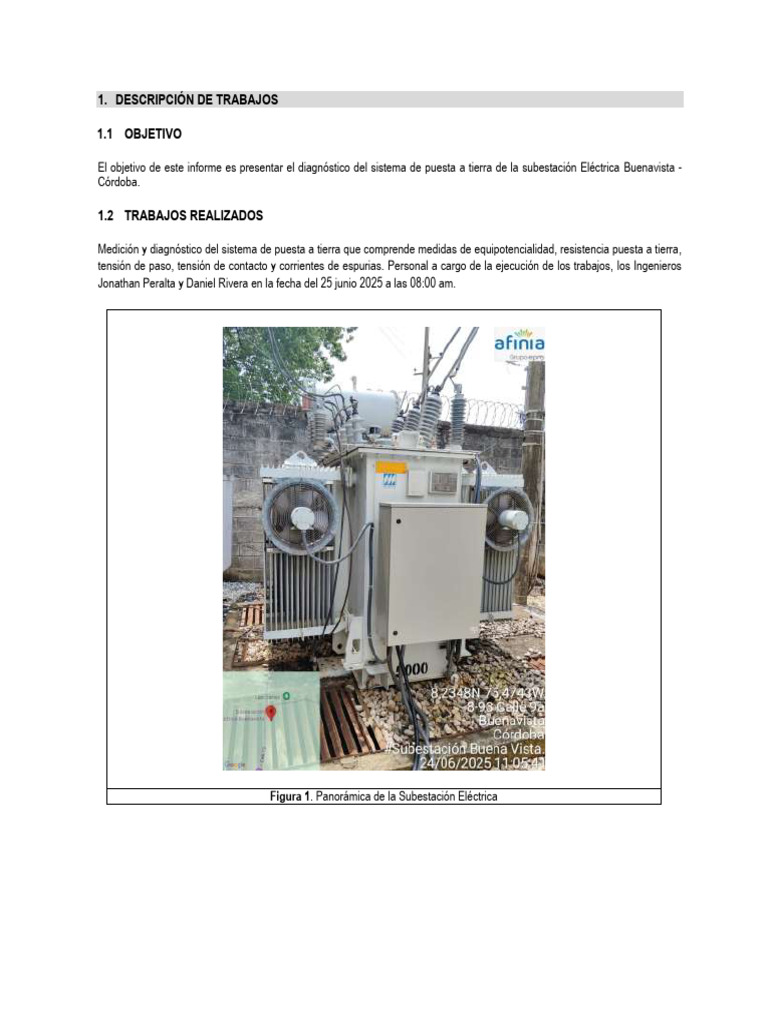

Figura 1. Panorámica de la Subestación Eléctrica

2. DOCUMENTACIÓN APLICABLE

Para la realización del informe se tuvo en cuenta las siguientes disposiciones legislativas y documentos de referencia:

NTC 2050 Código Eléctrico Colombiano

IEEE 80 Guide for safety in ac substation grounding
IEEE 81 Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Ground System
IEEE 142Recommended Practice for Grounding of Industrial and Commercial Power Systems.
IEEE 1100 Recommended Practice for Powering and Grounding Electronic Equipment
IEEE 998 Guide for direct lightning stroke shielding of substations
RETIE Reglamento Técnico de Instalaciones Eléctricas de Colombia
PC-IEE-001 Plan de calidad del proyecto de Inspecciones Eléctricas.
PR-IEE-01 Procedimiento del proyecto de Inspecciones Eléctricas.
IT-IEE-002 Instructivo de diagnóstico de instalaciones eléctricas.
IT-IEE-003 Instructivo de diagnóstico de sistemas de puesta a tierra y apantallamiento.
IT-IEE-004 Instructivo de adecuación de sistemas de puesta a tierra y apantallamiento.
Favio Casas Ospina – Tierras Soporte de la seguridad eléctrica – 3ra edición.

3. MEDIDAS REALIZADAS

3.1 EQUIPOTENCIALIDAD

máxima resistencia para una conexión de puesta a tierra: 10mΩ.

máxima resistencia aceptada para un enlace equipotencial: 0,1Ω.
máxima resistencia entre los puntos extremos de una puesta a tierra: 1,0Ω.
máxima resistencia entre el barraje equipotencial y la puesta a tierra: 5mΩ.
máxima resistencia para las bajantes: 0,3Ω.
máxima impedancia del conductor de neutro: 0,25Ω.
3.1.1 Medida de Equipotencialidad

Figura 2. método aplicado en equipotencialidad y formula.

Tabla 1.
ENSAYOS MEDICIONES DE EQUIPOTENCIALIDAD
Referencia de medida: Tierra Del Transformador De Potencia
Material de la puesta a tierra: Cobre - Acero

Punto (E) Lugar de Medida R (mΩ) L (m) Resultados Observaciones

1 PORTICO DE INGRESO 0,04 6,0 Favorable Equipotencializado

2 TRANSFORMADOR DE POT SN 181655 0,03 5,0 Favorable Equipotencializado
3 GABINETE DE SENSORES - 5,0 Desfavorable No Equipotencializado
4 GABINETE IT 5010 0,08 8,0 Favorable Equipotencializado
5 GABINETE DE COMUNICACIONES - 6,0 Desfavorable No Equipotencializado
6 IT 5010 0,09 6,0 Favorable Equipotencializado
7 SECCIONADOR 34.5KV PORTICO 5010 - 7,0 Desfavorable No Equipotencializado
8 AV 34,5 KV PORTICO 5010 0,24 6,0 Favorable Equipotencializado
9 TC- TP34,5 KV - 6,0 Desfavorable No Equipotencializado
10 AV 34,5 KV TRAFO - 6,0 Desfavorable No Equipotencializado
11 AV 13,8 KV TRAFO 0,08 6,0 Favorable Equipotencializado
12 GABINETE COMUNICACIONES 2 - 6,0 Desfavorable No Equipotencializado
13 GABINETE 3020 0,07 4,0 Favorable Equipotencializado
14 IT 3020 0,08 6,0 Favorable Equipotencializado
15 AV IT 3020 - 6,0 Desfavorable No Equipotencializado
16 SECCIONADOR PORTICO 3020 0,06 6,0 Favorable Equipotencializado
17 TC PORTICO 3020 0,08 8,0 Favorable Equipotencializado
18 AV PORTICO 3020 0,08 8,0 Favorable Equipotencializado
19 TRANSFORMADOR AUXILIAR 0,07 8,0 Favorable Equipotencializado
20 GABINETE IT 3010 0,08 8,0 Favorable Equipotencializado
21 IT 3010 0,06 9,0 Favorable Equipotencializado
22 FUSIBLES PORTICO 3010 - 9,0 Desfavorable No Equipotencializado
23 TC-TP 13,8 KV PORTICO 3010 0,08 8,0 Favorable Equipotencializado
24 GABINETE IT 3040 0,07 8,0 Favorable Equipotencializado
 25 IT 3040 0,08 7,0 Favorable Equipotencializado
26 AV IT 3040 - 7,0 Desfavorable No Equipotencializado
27 SECCIONADOR PORTICO 3040 - 7,0 Desfavorable No Equipotencializado
28 TC PORTICO 3040 0,08 9,0 Favorable Equipotencializado
29 AV PORTICO 3040 0,07 9,0 Favorable Equipotencializado
30 GABINETE IT 3030 0,07 9,0 Favorable Equipotencializado
31 IT 3030 0,08 9,0 Favorable Equipotencializado
32 AV IT 3030 0,09 9,0 Favorable Equipotencializado
33 SECCIONADOR PORTICO 3030 - 7,0 Desfavorable No Equipotencializado
34 TC PORTICO 3030 0,07 8,0 Favorable Equipotencializado
35 AV PORTICO 3030 0,08 8,0 Favorable Equipotencializado
36 BANCO DE CONDENSADORES 0,07 9,0 Favorable Equipotencializado
37 FUSIBLE - 9,0 Desfavorable No Equipotencializado
38 AV 0,08 9,0 Favorable Equipotencializado
39 APANTALLAMIENTO - 9,0 Desfavorable No Equipotencializado

3.2 MEDICION DE RESISTENCIA DE PUESTA A TIERRA

 Tabla 2. Reglamento técnico de instalaciones eléctricas – RETIE

Figura 3. Método de caída de potencial

3.2.1 Especificaciones

La medición de la resistencia de puesta a tierra (Rg), se realizó haciendo circular una corriente de inyección (i1) por la malla auxiliar
y una corriente (i2) por la malla a medir o de la subestación; El valor (i) mostrado es el promedio de estas corrientes.

El punto de potencial “cero” se buscó alejándose de la subestación, siendo localizado a una distancia de aproximadamente 30 m,
donde la diferencia de potencial permanece prácticamente estable en los valores.

Los valores obtenidos se relacionan en la tabla siguiente:

Tabla 2.
ENSAYOS MEDICIONES DE RESISTENCIA DE PUESTA A TIERRA

METODO APLICADO CAIDA DE POTENCIAL:

El valor de resistencia de puesta a tierra que se debe tomar al aplicar este
método es cuando la disposición del electrodo auxiliar de tensión se encuentra
al 61,8% de la distancia del electrodo auxiliar de corriente.
 MEDIDAS DE CAMPO
Punto (E) Lugar de Medida R (Ω) RP (kΩ) RC (Ω) Resultados
1 PORTICO DE INGRESO 0,38 0,00 0,2 Satisfactorio
2 TRANSFORMADOR DE POT SN 181655 0,52 0,00 0,1 Satisfactorio
3 GABINETE DE SENSORES - - - Satisfactorio
4 GABINETE IT 5010 0,36 0,00 0,1 Satisfactorio
5 GABINETE DE COMUNICACIONES - - - Desfavorable
6 IT 5010 0,44 0,00 0,1 Satisfactorio
7 SECCIONADOR 34.5KV PORTICO 5010 - - - Desfavorable
8 AV 34,5 KV PORTICO 5010 0,40 0,00 0,1 Satisfactorio
9 TC- TP34,5 KV - - - Desfavorable
10 AV 34,5 KV TRAFO - - - Desfavorable
11 AV 13,8 KV TRAFO 0,71 0,00 0,1 Satisfactorio
12 GABINETE COMUNICACIONES 2 - - - Desfavorable
13 GABINETE 3020 0,38 0,00 0,1 Satisfactorio
14 IT 3020 0,12 0,00 0,1 Satisfactorio
15 AV IT 3020 0,33 0,00 0,1 Satisfactorio
16 SECCIONADOR PORTICO 3020 0,92 0,00 0,1 Satisfactorio
17 TC PORTICO 3020 - - - Desfavorable
18 AV PORTICO 3020 - - - Desfavorable
19 TRANSFORMADOR AUXILIAR 0,49 0,00 0,1 Satisfactorio
20 GABINETE IT 3010 0,39 0,00 0,1 Satisfactorio
21 IT 3010 0,47 0,00 0,1 Satisfactorio
22 FUSIBLES PORTICO 3010 - - - Desfavorable
23 TC-TP 13,8 KV PORTICO 3010 0,42 0,00 0,1 Satisfactorio
24 GABINETE IT 3040 0,24 0,00 0,2 Satisfactorio
25 IT 3040 0,52 0,00 0,2 Satisfactorio
26 AV IT 3040 - - - Desfavorable
27 SECCIONADOR PORTICO 3040 - - - Desfavorable
28 TC PORTICO 3040 0,51 0,00 0,00 Satisfactorio
29 AV PORTICO 3040 0,55 0,00 0,1 Satisfactorio
30 GABINETE IT 3030 0,35 0,00 0,1 Satisfactorio
31 IT 3030 0,61 0,00 0,1 Satisfactorio
32 AV IT 3030 0,43 0,00 0,1 Satisfactorio
33 SECCIONADOR PORTICO 3030 - - - Desfavorable
34 TC PORTICO 3030 0,28 0,00 0,1 Satisfactorio
35 AV PORTICO 3030 0,31 0,00 0,1 Satisfactorio
36 BANCO DE CONDENSADORES 0,33 0,00 0,1 Satisfactorio
37 FUSIBLE - - - Desfavorable
38 AV 0,41 0,00 0,1 Satisfactorio
39 APANTALLAMIENTO - - - Desfavorable

R: Resistividad del terreno.

 RC: Resistividad de los electrodos usados en la malla auxiliar.
RP: Resistividad del electrodo de medición.

3.3 MEDICIÓN DE TENSIÓN DE PASO Y DE CONTACTO

Tabla 3.

Reglamento técnico de instalaciones eléctricas – RETIE

 Figura 4. Tensión de paso Figura 5. Tensión de contacto

U (mv): Valor de la medida sin inyección

Um (mv): Valor de las medidas del equipo a medir
Resultado: Aceptable – No Aceptable.
Tp/Tc /Ud: Tensiones de Paso, Contacto Y Diferencia de Potencial

Tabla 4.

TENSIONES DE PASO Y DE CONTACATO

CORRIENTE DE CORTOCIRCUITO

MEDIDA EN CAMPO
No. ELEMENTO MEDIDO Tp /Tc / Ud RESULTADO
U (mV) Um (mV)
TRANSFORMADOR DE POTENCIA S/N TP 0,2 0,03 Satisfactorio
2
181655 TC 0,3 0,01 Satisfactorio
TP 0,5 0,04 Satisfactorio
3 GABINETE DE SENSORES
TC 0,6 0,02 Satisfactorio
TP 0,1 0,01 Satisfactorio
4 GABINETE IT 5010
TC 0,2 0,02 Satisfactorio
TP 0,4 0,02 Satisfactorio
5 GABINETE DE COMUNICACIONES
TC 0,2 0,02 Satisfactorio
TP 0,2 0,02 Satisfactorio
12 GABINETE COMUNICACIONES 2
TC 0,1 0,01 Satisfactorio
TP 0,10 0,01 Satisfactorio
13 GABINETE 3020
TC 0,10 0,01 Satisfactorio
24 GABINETE IT 3040 TP 0,5 0,03 Satisfactorio
 TC 0,4 0,02 Satisfactorio
TP 0,1 0,01 Satisfactorio
30 GABINETE IT 3030
TC 0,1 0,01 Satisfactorio

3.4 MEDICIÓN DE CORRIENTE DE ESPURIA

Las corrientes de espuria también conocidas como corrientes parasitas o de fuga son corrientes permanentes que se presentan
por diversas causas como, desbalances en los transformadores de conexión estrella, falla en el aislamiento de los equipos, cables
rotos, aislamientos envejecidos, tensiones inducidas, radiofrecuencias, electroestática. Sus efectos pueden ser nocivos para los
equipos y las personas.

Figura 6. Método aplicado a medición de corrientes de espurias

Tabla 5.
ENSAYOS DE CORRIENTES DE ESPURIAS
Valor de Medida
Punto Lugar de Medida Resultado Observaciones
(mA)
1 PORTICO DE INGRESO 0,7 Satisfactorio OK
2 TRANSFORMADOR DE POT SN 181655 0,9 Satisfactorio OK
3 GABINETE DE SENSORES - Desfavorable Sin conexión a tierra
4 GABINETE IT 5010 0,3 Satisfactorio OK
5 GABINETE DE COMUNICACIONES - Satisfactorio Sin conexión a tierra
6 IT 5010 0,4 Satisfactorio Derivación
7 SECCIONADOR 34.5KV PORTICO 5010 - Desfavorable Sin conexión a tierra
 8 AV 34,5 KV PORTICO 5010 0,6 Satisfactorio Derivación
9 TC- TP 34,5 KV - Desfavorable Sin conexión a tierra
10 AV 34,5 KV TRAFO - Desfavorable Cable partido
11 AV 13,8 KV TRAFO 0,4 Satisfactorio Derivación
12 GABINETE COMUNICACIONES 2 - Desfavorable Sin conexión a tierra
13 GABINETE 3020 0,5 Satisfactorio OK
14 IT 3020 0,6 Satisfactorio OK
15 AV IT 3020 - Desfavorable Sin conexión a tierra
16 SECCIONADOR PORTICO 3020 0,7 Satisfactorio OK
17 TC PORTICO 3020 0,64 Satisfactorio Cable oxidado
18 AV PORTICO 3020 - Desfavorable Cable oxidado
19 TRANSFORMADOR AUXILIAR 0,5 Satisfactorio Derivación
20 GABINETE IT 3010 0,3 Satisfactorio Derivación
21 IT 3010 0,5 Satisfactorio OK
22 FUSIBLES PORTICO 3010 - Desfavorable Sin conexión a tierra
23 TC-TP 13,8 KV PORTICO 3010 0,8 Satisfactorio Cable oxidado
24 GABINETE IT 3040 0,3 Satisfactorio OK
25 IT 3040 0,6 Satisfactorio OK
26 AV IT 3040 - Desfavorable Cable partido
27 SECCIONADOR PORTICO 3040 - Desfavorable Sin conexión a tierra
28 TC PORTICO 3040 0,6 Satisfactorio Cable Oxidado - Derivación
29 AV PORTICO 3040 0,5 Satisfactorio Cable Oxidado - Derivación
30 GABINETE IT 3030 0,4 Satisfactorio Cable Oxidado
31 IT 3030 0,6 Satisfactorio Derivación
32 AV IT 3030 0,7 Satisfactorio Cable Oxidado - Derivación
33 SECCIONADOR PORTICO 3030 - Desfavorable Sin conexión a tierra
34 TC PORTICO 3030 0,4 Satisfactorio Derivación
35 AV PORTICO 3030 0,5 Satisfactorio Cable Oxidado - Derivación
36 BANCO DE CONDENSADORES 0,3 Satisfactorio OK
37 FUSIBLE - Desfavorable Sin conexión a tierra
38 AV 0,4 Satisfactorio Derivación
39 APANTALLAMIENTO - Desfavorable Sin conexión a tierra

4. CONCLUSIONES Y RECOMENDACIONES

Con base en las actividades de medición del sistema de puesta a tierra realizadas en la subestación eléctrica de Buenavista, se
establecen las siguientes conclusiones:

- En una Subestación Eléctrica, garantizar que todos los equipos y estructuras estén correctamente conectados al
Sistema de Puesta a Tierra y equipotencializado es esencial para la seguridad tanto de los equipos como de las
personas que operan en ella (Retie Libro 3, titulo 12).
 - Se recomienda conectar los equipos faltantes al sistema de puesta a tierra inmediatamente, ya que esto representa un
riesgo eléctrico para el personal operativo de la Subestación.
- Dentro de la inspección se evidencia que en la subestación existen equipos con derivaciones, esto se debe tener en
cuenta, debido a que, el RETIE establece que “Los conductores del sistema de puesta a tierra deben ser continuos, sin
- interruptores o medios de desconexión” (Articulo 3.12.2.3.c Libro 3).
- Se recomienda realizar las correcciones de las derivaciones encontradas con la finalidad de evitar que se generen
trayectorias de corrientes parasitas o no contraladas, que pueden afectar la integridad del sistema y la seguridad
operativa de los equipos.
- Muchos de las conexiones de los equipos presentan cables oxidados, esto representa un peligro, puesto que, en
cualquier momento estos cables se pueden quebrar por una descarga o falla a tierra, se recomienda realizar una
adecuación de manera urgente.
- El cable de conexión a tierra de los AV de 34,5kV del transformador de potencia NS 181655, se encuentra partidos,
por lo que, no están debidamente aterrizados a tierra. Esto se debe corregir de manera urgente para evitar cualquier
falla a tierra.
- De igual el cable de Los AV del IT 3040 de conexión a tierra se encuentran partidos y con rastros de una falla a tierra
como se aprecia en la figura 13, se recomienda realizar una corrección urgente en este elemento, además de la revisión
del evento ocurrido.
- En la subestación no se aprecia que el apantallamiento de la misma se encuentra equipotencializado y aterrizado con
la malla de esta, se recomienda realizar una adecuación de la misma.
- Los siguientes puntos mencionados en el informe que se encuentran sin aterrizar son los siguiente:
o #3 Gabinete de Sensores
o #5 Gabinete de Comunicación
o #7 Seccionador 5010
o #9 TC y TP 34,5kV
o #10 AV TRF 34,5kV
o #15 AV de IT 3020
o #22 Fusibles pórtico 3010
o #26 AV IT 3040
o #27 Seccionador pórtico 3040
o #33 Seccionador pórtico 3030
o #39 Apantallamiento
- A continuación, se presenta una tabla con el resumen de los puntos y anomalías encontradas en la subestación
eléctrica:

Tabla 6.

Puntos equipotencializados 26
Puntos no equipotencializados 13
Cables partidos 2
Limpieza 0
Cable oxidado 8
Derivaciones 11
Falta Conexión por el cliente 10
Conector no adecuado 0
Total de puntos encontrados 39
5. CROQUIS DE LA SUBESTACIÓN

INSTALACION: Subestación Eléctrica Buenavista – Córdoba.

7. EQUIPOS DE PRUEBAS

Para la realización de los trabajos se emplearon los siguientes equipos:

Metrel 11400271 y 20040413

Pinza Voltiamperimetrica marca UNIT UT200A (SERIE: 2411807499)
Óhmetro marca AEMC (SERIE:144012MFDV)
Herramienta menor.

Figura 14. Número de serie equipo Figura 15. Certificado de Calibración

Figura 16. Número de serie equipo Figura 17. Certificado de Calibración

Figura 18. Número de serie equipo Figura 19. Certificado de Calibración
