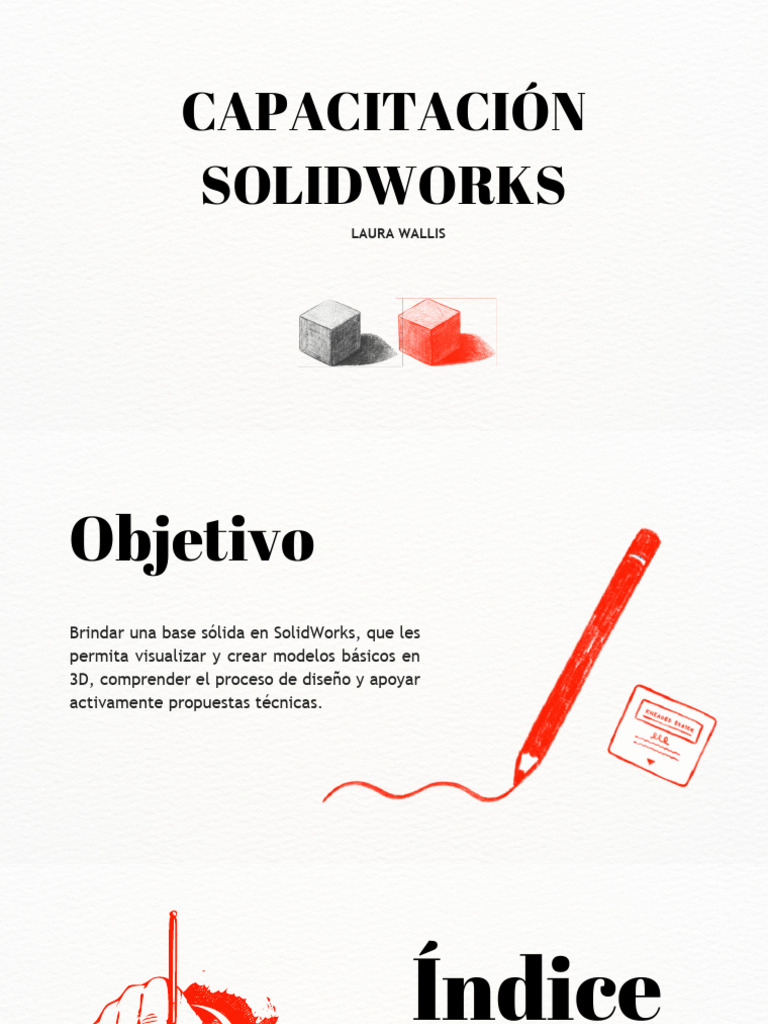

CAPACITACIÓN
SOLIDWORKS
LAURA WALLIS
Objetivo
Brindar una base sólida en SolidWorks, que les
permita visualizar y crear modelos básicos en
3D, comprender el proceso de diseño y apoyar
activamente propuestas técnicas.
Índice
1. Introducción
2. Conceptos básicos
3. Ventanas emergentes inicio
4. Pantalla principal
5. Intención de dibujo
6. Ejercicio
Introducción
SolidWorks es un software de diseño asistido por
computadora (CAD) en 3D.
Se utiliza para:
Crear modelos 3D de piezas mecánicas y productos.
Simular movimiento, fuerzas, resistencia y más.
Generar planos técnicos (2D) para fabricación.
Ensamblar varias piezas para formar máquinas o
sistemas completos.
¿Para qué les sirviría SolidWorks?
Visualizar en 3D lo que el cliente necesita.
Entender los límites técnicos al vender o cotizar.
Facilitar la comunicación con el área técnica.
Planos y ejes
Los planos son como hojas invisibles
sobre las que dibujas (esbozas) tus
piezas en 2D, para luego convertirlas
en 3D.
Los ejes son como las líneas guía que
atraviesan tu espacio de trabajo. SISTEMA DE REFERENCIAS
EJE ORIGEN PLANO
Elementos básicos de un modelo 3D
Arista: Línea donde se encuentran dos caras.
Vértice: Punto donde se unen dos o más aristas.
Cara: Superficie plana o curva de un sólido.
Ventana
emergente inicio
Muestra los últimos archivos
que abriste ya sean piezas o
ensambles
Aquí SolidWorks muestra noticias
Aquí aparecen mensajes importantes
relevantes, como:
del sistema, como:
Novedades de la versión actual.
Problemas con licencias.
Anuncios de eventos,
Archivos dañados.
actualizaciones o tips de uso.
Ventana emergente inicio
Archivo que une varias piezas o Plano técnico en 2D generado a
Modelo 3D individual
subensambles en una sola estructura. partir de una pieza o ensamble.
Extensión del archivo: .SLDPRT
Extensión del archivo: .SLDASM Extensión del archivo: .SLDDRW
Ventana emergente inicio
Plantillas específicas como: Pieza métrica,
Ensamble pulgadas, Dibujo con logotipo de
empresa, etc.
Estas plantillas están configuradas con unidades,
hojas, tipos de vista o estilos particulares.
Pantalla principal
Esta es la pantalla en donde se hacen
todos los diseños, tanto piezas,
ensambles, etc.
Ensamble
Pantalla principal El PropertyManager sirve
para configurar y controlar
Gestor de diseño del Feature Manager los parámetros de cualquier
Aqui se van almacenando cada una de operación o herramienta
las operaciones que vayamos a utilizar que estés usando.
para crear nuestras piezas o ensambles.
Pieza
Cotas
La herramienta Cota le permite crear cotas conductoras. Al cambiar los valores de las cotas conductoras,
cambia también el tamaño del modelo.
Algunas cotas asociadas con el modelo son conducidas. Puede
crear cotas conducidas o de referencia con fines informativos
utilizando la herramienta Cota.
La intención del diseño puede controlarse mediante el lugar
donde se colocan las cotas conductoras y las relaciones.
Croquis
Un croquis es un perfil o sección transversal en 2D. Para crear un croquis en 2D, debe utilizar un
plano o una cara plana. Tambipen se pueden crear croquis en 3D.
La creación de un modelo por lo general empieza con un croquis. A partir del croquis, puede
crear operaciones.
Se puede combinar dos o más operaciones para crear una pieza.
Los croquis se utilizan para todas las operaciones de croquizado en solidworks, incluyendo:
Entidades de croquis
Estado de croquis
Croquis completamente definido Croquis insuficientemente definidos Croquis definidos en exceso
Un croquis completamente definido Un croquis insuficientemente Contienen cotas o relaciones
tiene todas sus líneas y posiciones definido puede moverse o redundantes que están en
controladas por cotas y relaciones; deformarse. Es importante añadir conflicto. Puede eliminar las
aunque no es obligatorio para crear cotas y relaciones para fijarlo cotas o relaciones definidas en
operaciones, es recomendable correctamente. exceso, pero no podrá
completarlo. editarlas.
Los croquis completamente definidos Los croquis insuficientemente Los croquis definidos en exceso
se muestran en negro. definidos se muestran en azul. se muestran en amarillo
Pantalla principal
Pestañas de comandos
La opción de operaciones nos permite hacer piezas con 3 dimensiones Los menús proporcionan
acceso a todos los comandos
La opción de croquis nos permite hace la opción de 2 dimensiones. que ofrece el software de
Solidworks.
La opción de calcular nos permite calcular masas, distancias entre
piezas, pesos o revoluciones.
Operaciones
Son acciones de modelado que permiten construir, modificar o dar
forma a una pieza sólida o un ensamblaje, a partir de croquis u otras
geometrías.
Relaciones
Las relaciones establecen relaciones geométricas tales como igualdad y tangencia entre las entidades de croquis.
Por ejemplo, puede establecer una igualdad entre las dos entidades horizontales de 100 mm que se ilustran a
continuación. Puede acotar cada entidad horizontal por separado, pero si establece una relación igual entre
ellas, cuando modifique la longitud sólo deberá retocar una de las cotas.
Las cotas se guardan con el croquis. Puede aplicar relaciones de las
siguientes maneras:
Algunas relaciones se crean por inferencia.
Intención de diseño
Es la forma en que planeas que tu modelo se comporte cuando cambies algo (como una cota, una forma o una
posición). Es decir, cómo quieres que SOLIDWORKS interprete tu diseño para que, al hacer cambios, las partes
afectadas se actualicen correctamente según lo planeado por parte del diseñador.
La manera en que se ha creado el modelo, regirá el modo en que se modificará.
Agregar relaciones
También puede utilizar la herramienta agregar relaciones. Por ejemplo, para crear los tubos del grifo, es
necesario croquizar un par de arcos para cada tubo.
Para colocar los tubos, debe agregar una relación tangente entre los arcos exteriores y la línea constructiva
horizontal superior (presentada como línea rota). Para cada tubo, también deberá agregar una relación
concéntrica entre los arcos interior y exterior
Pantalla principal
Barras de menús
Puede acceder a todos los comandos de SOLIDWORKS
a través de los menús.
Funciones de WINDOWS
Pantalla principal
Barra de búsqueda
Sirve para encontrar cualquier comando o herramienta
de SOLIDWORKS escribiendo su nombre.
Barra de tareas
Encontraremos librerias
Menú de herramientas
Aquí son herramientas que utilicemos constantemente y nos ayude
a trabajar con nuestras piezas y estilos de visualización
Comandos rápidos
Con el botón derecho del mouse podremos
utilizar comandos rápidos que nos permitan
ahorrarnos tiempo al momento de estar
creando piezas, ensambles o dibujos dentro
de la herraamienta
Podremos ponerlo a funcionar mientras
mantenemos presionado botón derecho del
mouse.
Ejercicio
Croquis
Un croquis es un perfil o sección transversal en 2D. Para crear un croquis en 2D, debe utilizar un
plano o una cara plana. Tambien se pueden crear croquis en 3D.
La creación de un modelo por lo general empieza con un croquis. A partir del croquis, puede
crear operaciones.
Se puede combinar dos o más operaciones para crear una pieza.
Los croquis se utilizan para todas las operaciones de croquizado en solidworks, incluyendo:
CAPACITACIÓN
SOLIDWORKS
SESIÓN 2
Relaciones
Escogiendo el mejor perfil
Al diseñar una pieza en SolidWorks, es clave seleccionar el
croquis base adecuado para facilitar su modelado. Esto:
Reduce la cantidad de operaciones necesarias
Simplifica la edición futura del diseño
Mejora la claridad del árbol de operaciones (FeatureManager)
¿Cómo elegir el mejor perfil?
Identifica la forma más dominante o más representativa de la
pieza.
Busca un perfil que puedas extruir/revolucionar fácilmente
para formar el volumen principal.
Evita croquis innecesariamente complejos. Es mejor empezar
simple y añadir detalles después.
Piensa en cómo se fabricaría la pieza en la vida real: eso
ayuda a modelarla de forma lógica.
Escogiendo el mejor perfil
Escogiendo el mejor perfil
Vista lateral Alzado Alzado
Vista lateral Alzado Vista lateral
Planta
Planta
Planta
Ejercicios de extrusión
Ejercicios de simetria
