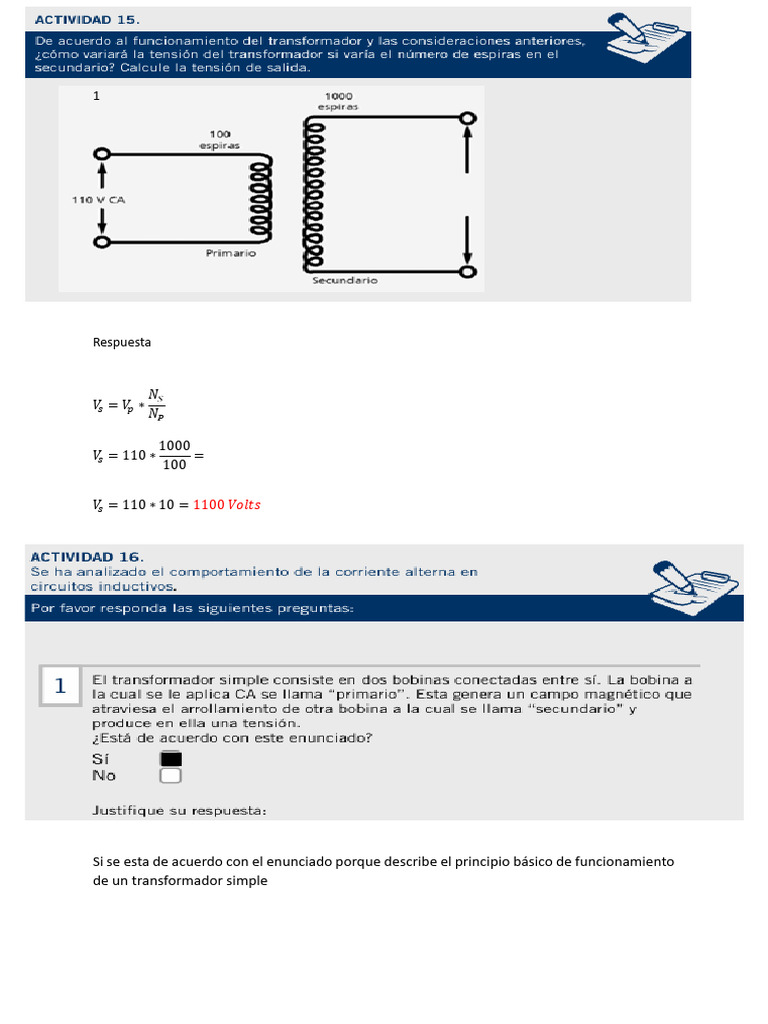

1

Respuesta

𝑁𝑆
𝑉𝑠 = 𝑉𝑝 ∗
𝑁𝑃

1000
𝑉𝑠 = 110 ∗ =
100

𝑉𝑠 = 110 ∗ 10 = 1100 𝑉𝑜𝑙𝑡𝑠

Si se esta de acuerdo con el enunciado porque describe el principio básico de funcionamiento


de un transformador simple
En este caso no se esta de acuerdo con el enunciado por que la potencia no siempre es positiva
ya que esta puede llegar a ser negativa y dependen como solo plante en el área.

Se denominan CONDENSADORES o CAPACITORES

Reactancia

Constante de tiempo RC
Respuesta

Paso 1 resolver los capacitores en paralelo

𝐶𝑡 = 𝐶2 + 𝐶3

𝐶𝑡 = 2𝑚𝑓 + 3𝑚𝑓 = 5𝑚𝑓

Paso 2 resolver capacitor 𝐶4 con el grupo 𝐶23 en serie

1 1
𝐶𝑡 = +
𝐶 23 𝐶 4

1 1 9
𝐶𝑡 = + = = 2.22𝑚𝑓
5𝑚𝑓 4𝑚𝑓 20𝑚𝑓

Paso 3 resolver capacitor 𝑐1 con el grupo en serie

1 1 1 1
𝐶𝑡 = + = + = 0.2 + 0.45 = 0.65
5𝑚𝑓 2.22𝑚𝑓 5 2.22
1
𝐶𝑡 = = 1.54𝑚𝑓
0.65𝑚𝑓
