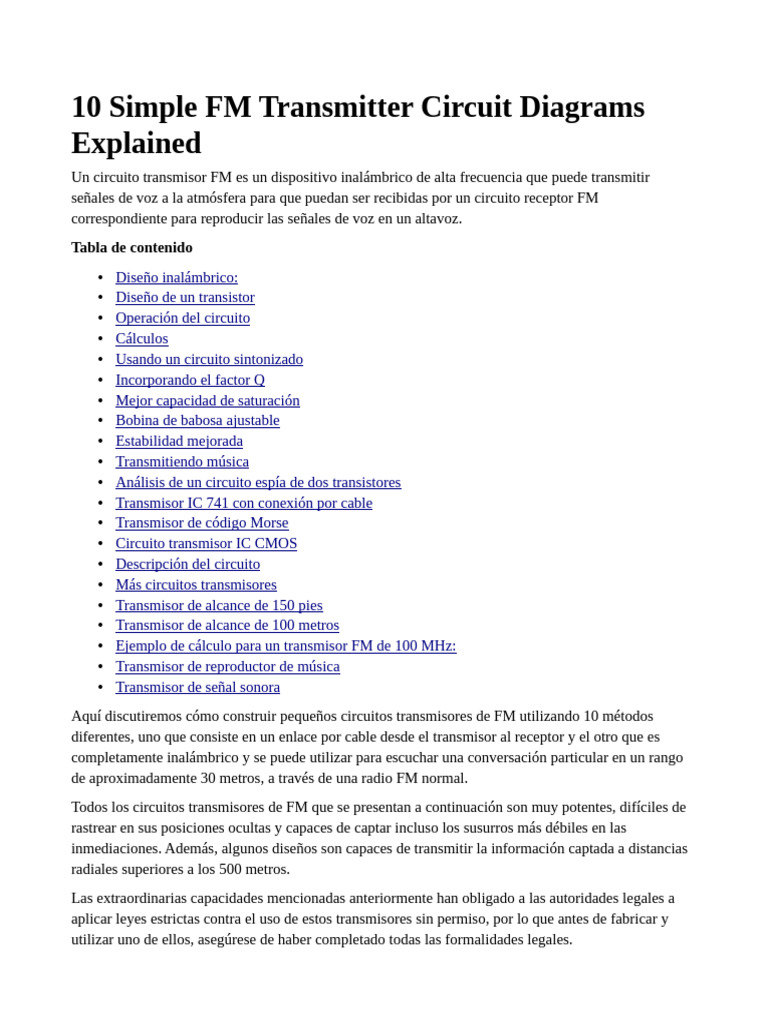

10 Simple FM Transmitter Circuit Diagrams
Explained
Un circuito transmisor FM es un dispositivo inalámbrico de alta frecuencia que puede transmitir
señales de voz a la atmósfera para que puedan ser recibidas por un circuito receptor FM
correspondiente para reproducir las señales de voz en un altavoz.
Tabla de contenido
• Diseño inalámbrico:
• Diseño de un transistor
• Operación del circuito
• Cálculos
• Usando un circuito sintonizado
• Incorporando el factor Q
• Mejor capacidad de saturación
• Bobina de babosa ajustable
• Estabilidad mejorada
• Transmitiendo música
• Análisis de un circuito espía de dos transistores
• Transmisor IC 741 con conexión por cable
• Transmisor de código Morse
• Circuito transmisor IC CMOS
• Descripción del circuito
• Más circuitos transmisores
• Transmisor de alcance de 150 pies
• Transmisor de alcance de 100 metros
• Ejemplo de cálculo para un transmisor FM de 100 MHz:
• Transmisor de reproductor de música
• Transmisor de señal sonora
Aquí discutiremos cómo construir pequeños circuitos transmisores de FM utilizando 10 métodos
diferentes, uno que consiste en un enlace por cable desde el transmisor al receptor y el otro que es
completamente inalámbrico y se puede utilizar para escuchar una conversación particular en un rango
de aproximadamente 30 metros, a través de una radio FM normal.
Todos los circuitos transmisores de FM que se presentan a continuación son muy potentes, difíciles de
rastrear en sus posiciones ocultas y capaces de captar incluso los susurros más débiles en las
inmediaciones. Además, algunos diseños son capaces de transmitir la información captada a distancias
radiales superiores a los 500 metros.
Las extraordinarias capacidades mencionadas anteriormente han obligado a las autoridades legales a
aplicar leyes estrictas contra el uso de estos transmisores sin permiso, por lo que antes de fabricar y
utilizar uno de ellos, asegúrese de haber completado todas las formalidades legales.
¿Te interesa saber cómo detectar estos transmisores espía ocultos? Encontrarás más detalles en
este artículo sobre detectores de errores .
Diseño inalámbrico:
Comenzaré con un transmisor que he construido y probado exhaustivamente en numerosas ocasiones.
Posteriormente, hablaré sobre otros diseños similares seleccionados de otros sitios web.
Las señales enviadas se pueden recibir a través de cualquier radio FM estándar, sintonizada con
precisión en la frecuencia respectiva.
El circuito transmisor FM inalámbrico que se muestra arriba es básicamente un pequeño transmisor de
RF construido alrededor de un solo transistor.
El circuito funciona como un oscilador Colpitts que incorpora un circuito tanque para la generación de
las oscilaciones requeridas.
La frecuencia depende principalmente de la posición y los valores del inductor C1, C2 y C3. La
distancia y el diámetro de la bobina pueden ajustarse ligeramente para optimizar la respuesta en el
receptor de FM.
Se puede colocar una pequeña antena en forma de cable de 3 pulgadas en el punto mostrado para hacer
que el “insecto” sea muy sensible y genere señales sin distorsiones.
Diagrama de circuito
Lista de piezas
• R1 = 3k3,
• R2 = 100K,
• R3 = 470 ohmios
• C1 = 10 pF, C2 = 27 pF
• C3 = 27pF,
• C4 = 102 discos
• C5 = 10uF/10V,
• Mic = micrófono de condensador
• T1 = BC547
• L1 = 3 a 4 vueltas de alambre de cobre súper esmaltado 22SWG, de 5 a 7 mm de diámetro,
núcleo de aire. Consulte la imagen escaneada del prototipo para tener una idea de las
dimensiones de la bobina.
Ahora analicemos algunos circuitos transmisores FM que se pueden construir utilizando diferentes
configuraciones y características.
Diseño de un transistor
Es posible que ya haya visto una gran cantidad de estos circuitos transmisores FM de un transistor
extremadamente básicos, sin embargo, estos pueden incorporar ciertas desventajas como las que se
mencionan a continuación:
• Sin alcance de transmisión sustancial.
• Sin rango de sensibilidad mejorado
• Utilice 1,5 V para el funcionamiento, lo que limita las capacidades.
Entre los primeros de la línea, que probablemente es el más simple, se muestra en el siguiente diagrama
del circuito.
Sorprendentemente, no utiliza un micrófono, sino que la propia bobina de antena realiza una doble
función de detectar vibraciones de sonido y también transmitirlas a la atmósfera.
El diseño no tiene una etapa de determinación de frecuencia y por lo tanto no entra dentro de los
circuitos de transmisor sintonizado (hablaremos de esto más adelante en el artículo).
Operación del circuito
El siguiente circuito espía FM de un solo transistor puede entenderse de la siguiente manera:
Al activarse, el condensador de 22n impide que el transistor conmute hasta que se cargue. En ese
momento, el transistor se activa mediante la resistencia de 47 kΩ, forzando el pulso a través del
inductor, que realimenta un pulso negativo a la base del transistor, descargando así el condensador de
22n.
Esto desactiva el transistor hasta que 22n se carga completamente. El proceso se lleva a cabo
rápidamente, generando una frecuencia a través de la bobina que se transmite como ondas portadoras a
través de la antena conectada.
En el curso de si la bobina se somete a un pulso vibratorio externo, se la obliga a montar las ondas
portadoras explicadas anteriormente en el aire y podrían recibirse y recuperarse a través de una radio
FM estándar colocada y sintonizada en la misma frecuencia cercana.
Se puede esperar que el circuito funcione en una banda de frecuencia de alrededor de 90 MHz.
Cálculos
En el diseño anterior, se utiliza un BJT BC547. El colector se conecta a +3 V y el emisor a la toma de
un inductor de núcleo de aire de 6 espiras. El extremo del inductor de 6 espiras se conecta a la antena;
el otro extremo, después de 15 espiras, se conecta a -3 V. Se conecta una resistencia de 4,7 kΩ entre la
base y la fuente de alimentación de +3 V, y un condensador de 22 nF entre la base del BJT y la antena.
Polarización de base (utilizando la resistencia de 4,7 kΩ)
La base del BC547 está polarizada mediante una red de resistencias. La resistencia R B = 4,7 kΩ se
conecta entre la base y la fuente de alimentación de +3 V. Esto establece el voltaje de base (V B ) y, por
lo tanto, determina la corriente del emisor.
Dado que el BJT está en modo activo, el voltaje base-emisor (V BE ) suele ser de alrededor de 0,7 V
(para un transistor de silicio como el BC547).
Por lo tanto, el voltaje del emisor V E se puede calcular como:
V E = V B - V BE = 3 V - 0,7 V = 2,3 V
Entonces, el voltaje del emisor es 2,3 V con respecto a tierra (o -3 V, dependiendo del punto de
referencia utilizado).
Cálculo del circuito inductor y tanque
2.
El inductor de núcleo de aire, al combinarse con el condensador de 22 nF, se convierte en un circuito
LC resonante. Podemos calcular la frecuencia de oscilación de este circuito tanque mediante la
siguiente fórmula:
f osc = 1 / (2π√(L * C))
Dónde:
f osc = 100 MHz = 100 × 10 6 Hz
L = 0,8 µH (valor elegido)
C = 22 nF (valor del condensador)
Para calcular la L, debemos estimarla con base en la configuración de 6 y 15 espiras de la bobina. Sin
embargo, para simplificar, podemos asumir un valor de inductancia L = 10 µH (una estimación
razonable para una bobina de 6 espiras).
Ahora podemos sustituir los valores en la fórmula:
L = 10 µH = 10 × 10 -6 H
C = 22 nF = 22 × 10 -9 F
f osc = 1 / (2π√(10 × 10 -6 * 22 × 10 -9 ))
Cálculo paso a paso:
Calcular el producto de L y C:
(10 × 10 -6 ) * (22 × 10 -9 ) = 220 × 10 -15 H * F
Tome la raíz cuadrada:
√(220 × 10 -15 ) = 14,83 × 10 -6
Calcular la frecuencia de resonancia:
f osc = 1 / (2π * 14,83 × 10 -6 ) = 10,7 MHz
Respuesta de frecuencia de la antena
La frecuencia del transmisor (aproximadamente 10,7 MHz) está determinada principalmente por el
circuito tanque LC (inductor y condensador). La antena debe ser compatible con esta frecuencia y
radiar la señal eficientemente.
Para lograr una transmisión eficiente, la frecuencia de resonancia de la antena idealmente debería ser
cercana a la frecuencia del transmisor (alrededor de 10,7 MHz). Una antena dipolo de media onda para
10,7 MHz tendría aproximadamente:
Antena L = c / 2 * f osc
Donde c es la velocidad de la luz (3 × 10 8 m/s) y f osc = 10,7 × 10 6 Hz.
Antena L = 3 × 10 8 / (2 * 10,7 × 10 6 ) = 14 m
Por lo tanto, la longitud de la antena debería ser de unos 14 metros para un rendimiento óptimo a 10,7
MHz.
Modulación con el condensador de 22 nF
Para la modulación de frecuencia (FM), se suele utilizar un condensador de 22 nF entre la antena y la
base del BJT. El voltaje de base puede modificarse mediante la señal de entrada, como una señal de
modulación de audio, que modula la frecuencia del circuito oscilador. La desviación de frecuencia se
determina por la fluctuación de capacitancia que el condensador es capaz de producir.
En la modulación FM básica, la desviación de frecuencia con respecto a la frecuencia central está
determinada por la potencia de la señal y el valor del condensador. En la práctica, la divergencia puede
ser insignificante (unos pocos kHz o MHz), dependiendo de la profundidad de modulación y el
volumen de la señal de audio.
Usando un circuito sintonizado
El segundo ejemplo a continuación muestra otro circuito espía FM con un solo transistor que incorpora
un circuito sintonizado o una etapa de determinación de frecuencia en él.
En el prototipo original, la bobina se creó grabando un diseño de pista en espiral en la propia PCB; sin
embargo, para obtener una ganancia y un rendimiento óptimos, se debe evitar dicha bobina de antena
grabada y se debe emplear el tipo de bobina enrollada con alambre tradicional.
Incorporando el factor Q
A continuación se presenta otro circuito que le interesará conocer. El circuito básicamente aprovecha el
"factor Q" de la red de tanque, obtenido mediante la bobina y el condensador, para generar un voltaje
relativamente alto. Este potencial elevado le otorga al circuito un rango de transmisión bastante mayor .
Para un mejor rendimiento, asegúrese de que la bobina y el condensador estén lo más cerca posible.
Inserte los cables de la bobina lo más profundo posible en la placa de circuito impreso para que queden
bien ajustados. El valor de C2 se puede ajustar para lograr una respuesta aún mejor del circuito.
Preferiblemente, se podría probar con 10 pF. La bobina está compuesta por 5 espiras de alambre de
cobre superesmaltado de 1 mm de grosor y 7 mm de diámetro.
Mejor capacidad de saturación
El siguiente diseño de transmisor FM es ligeramente diferente a los anteriores. En esencia, podría
clasificarse como un emisor común, a diferencia de los demás, que son de tipo base bastante común.
El circuito emplea un inductor en su base que agrega una mejor capacidad de saturación al dispositivo
que a su vez permite que el transistor responda de una manera mucho más saludable.
Bobina de babosa ajustable
El siguiente diseño de la lista es muy superior a sus contrapartes anteriores, ya que utiliza un inductor
variable basado en slug.
Esto permite sintonizar el transmisor ajustando el núcleo de la babosa con un destornillador. En esta
configuración, podemos ver la bobina conectada al colector del transistor, lo que le otorga un alcance
de 200 metros , con una corriente que no puede superar los 5 mA.
La etapa MIC está aislada de la base con la ayuda de un capacitor de 1u y la ganancia del micrófono se
puede ajustar bien modificando la resistencia en serie de 22k.
Este circuito podría calificarse como el mejor en cuanto a alcance se refiere, sin embargo, puede
carecer de estabilidad, que podría mejorarse, aprenderemos cómo en la siguiente explicación.
Estabilidad mejorada
La estabilidad del circuito anterior se podría mejorar conectando la antena a una de las vueltas
superiores de la bobina, como se muestra en la siguiente figura.
Esto mejora la respuesta de los circuitos por dos razones. La antena se separa del colector del transistor,
lo que le permite funcionar libremente sin cargas innecesarias, y su desplazamiento hacia arriba permite
que el lado correspondiente de la bobina reciba una mayor tensión incrementada inducida a través de sí
mismo y de la bobina, lo que genera una mayor concentración de potencia de transmisión en la antena.
Si bien esta mejora puede no aumentar realmente el alcance del dispositivo, garantiza que el circuito no
se sacuda cuando se sostiene con la mano o cuando la empuñadura se ciñe estrechamente al circuito
dentro de su carcasa.
Transmitiendo música
Si desea que su pequeño circuito transmisor FM transmita música en lugar de espiar o escuchar a
escondidas, probablemente le resultará interesante el siguiente diseño.
El transmisor FM propuesto permitirá combinar una entrada estéreo simultáneamente de la fuente para
que la información contenida dentro de ambos canales salga al aire para una recepción óptima.
La configuración del diseño es bastante idéntica a la que se discutió anteriormente, por lo que no
necesita mucha explicación.
Análisis de un circuito espía de dos transistores
Agregar una etapa de transistor a los transmisores FM de transistor único discutidos anteriormente
podría permitir diseños con una sensibilidad extrema.
Un MIC electret incorpora un FET que lo hace muy eficiente y lo convierte en un amplificador de
vibraciones independiente. Añadirle otra etapa de transistores aumenta la sensibilidad del dispositivo
hasta límites insospechados.
Como se puede observar en el siguiente diagrama, la participación de una etapa de transistor adicional
se suma a la ganancia del MIC, lo que hace que toda la unidad sea tan sensible que ahora capta incluso
el sonido tan bajo como el de un alfiler que cae al suelo.
El transistor adicional evita una carga excesiva del MIC garantizando así una mejor eficiencia en la
sensibilidad.
Cinco cosas que hacen que el circuito sea extremadamente bueno con su recepción son:
1. El uso de un condensador fijo en el circuito del tanque junto con un trimmer ajustable.
2. Un condensador de acoplamiento de bajo valor con el MIC suficiente para manejar la reactancia
capacitiva del MIC, que puede ser de alrededor de 4k a 3 kHz.
3. Se incluye un acoplador 1u entre el oscilador y el amplificador de audio para compensar la baja
impedancia generada por la resistencia base de 47k.
4. La bobina utilizada está enrollada prácticamente con alambre de cobre súper esmaltado, lo que
garantiza una mayor eficiencia que el tipo de bobina grabada en PCB.
5. Todo el circuito se puede construir de forma compacta sobre una PCB de tamaño pequeño para
lograr una mejor estabilidad y una respuesta de frecuencia sin deriva.
Transmisor IC 741 con conexión por cable
En la sección anterior aprendimos sobre el transmisor FM inalámbrico, si también está interesado en
saber cómo hacer un transmisor con cable, en el que la voz se pueda transmitir a través de cables a un
altavoz, entonces el siguiente diseño puede ayudar.
El IC 741 está configurado como un amplificador no inversor que realiza la función de una etapa de
preamplificador.
La ganancia de esta etapa de preamplificador IC 741 se puede variar según se desee, usando el
potenciómetro en sus pines de entrada y salida.
La configuración de ganancia se utiliza para establecer la sensibilidad del amplificador y se establece al
máximo para que incluso una conversación con un volumen bajo pueda captarse a través de él.
El micrófono de entrada transforma las vibraciones sonoras en diminutos pulsos eléctricos, que el IC
741 amplifica a niveles adecuados antes de aplicarlos a la etapa amplificadora de salida, que consiste
en una etapa push-pull estándar. Esta etapa push-pull se compone de un par de transistores de alta
ganancia 187/188.
Aquí, la señal recibida desde la salida 741 se amplifica adecuadamente para que finalmente se vuelva
audible a través del altavoz.
Para el circuito 741, el altavoz solo se coloca y se utiliza como receptor y puede ubicarse en alguna otra
habitación donde se pretenda realizar la escucha clandestina.
La conexión del altavoz al circuito amplificador se puede realizar mediante conexiones por cable,
preferiblemente utilizando cables finos y escoltándolos en toda su longitud hasta el altavoz de alguna
manera oculta, probablemente colocándolos debajo de la alfombra o por las esquinas de la habitación.
Para el circuito transmisor espía inalámbrico todo se vuelve bastante simple y solo tienes que ocultar el
circuito transmisor en algún lugar adecuado, como debajo de la mesa, sofá, sillón, etc.
Lista de piezas
• R1 = 10K,
• R2 = 10k,
• R3, R4 = 27K,
• R5 = 1,5 M,
• C1 = 104,
• C2 = 220uF/25V,
• T1 = 188,
• T2 = 187,
• MIC = micrófono electret,
• IC1 = 741, Alimentación = batería de 9 voltios
• Auriculares = 64 ohmios, o un altavoz pequeño de 8 ohmios, 2 pulgadas
Transmisor de código Morse
Este circuito transmisor morse se puede utilizar para transmitir códigos morse tocando el interruptor
asociado con R3.
El transmisor podrá enviar la señal a miles de kilómetros de distancia y podrá ser recibida por
todos los receptores de banda VHF y UHF en una estación adecuada.
Circuito transmisor IC CMOS
The project is a straightforward AM/FM transmitter using a single CMOS IC 4011, which could be
used to broadcast audio into your AM or FM Radio, TV set, CB radio, police scanner, ham radio, or
whatever nearby gadget that is able to catch and reproduce radio waves. The unit will not cause
disturbance on your neighbor receiving units, since the Transmitter range is just enough to be restricted
to an average-size room, but as long as nobody is standing between the transmitter and the receiver.
Circuit Description
The circuit diagram for the CMOS Transmitter can be seen in the following figure. Power to the circuit
is derived via B1, which is a 9 volt battery. A pair of 4011 NAND gate stages, U1c and U1d, are
configured like a radio-frequency (RF) oscillator (carrier). The remaining a couple of CMOS gates,
U1a and U1b, are utilized to build an audio frequency (AF) oscillator (modulator).
Switch S1 helps activating an deactivating the modulation process to enable the exchange of an
complex information with the Transmitter. Once the switch S1 is pressed, the AF oscillator using U1a,
U1b, R4, and C1, begins producing an acoustic signal. This signal switches ON and OFF the CMOS
gates U1c, U1d, R2, R3, and C2. included in the the RF oscillator stages.
During the ON periods, the RF oscillator operates at 1 MHz frequency. This frequency output is
delivered out to the ANT1 as an AM signal.
In the switched ON position, the RF oscillator operates at 1 MHz. The frequeny output is delivered to
ANT1 in the form of AM signal. Remember that apart from R3, the AF and RF circuits are organized
exactly in an identical manner. The function of R3 is to cause tuning to the Rf oscillator.
As soon as the momentary-contact, pushbutton S1 is pressed and released, the AF oscillator is switched
off. Resistor R1 causes the voltage at pin 2 of UIa to become low deactivating the circuit. When you
press S1 again, pin 2 turns high. This allows the circuit to yet again begin flicking across its a couple of
stable states.
The first of these states is the condition where the U1a output remains high and the U1b output is
rendered low. The second state is that condition where the U1a output turns low and the U1b output
turns high.
The function of capacitor C1 in this CMOS transmitter circuit is to regulate the speed at which the
changeover happens between the two states. If the capacitor hadn't been used, would have caused the
circuit to oscillate at an abnormal, and incredibly fast rate. This would have also caused the frequency
to get unstable due to varying room temperature, the wire dimensions that join the circuit with each
other, and even with the proximity of your body part to the IC.
This is exactly how C1 handles the frequency of the flipping states: As soon as U1a flips and attempts
to switch the circuit through the 1st state to the second state, C1 holds the circuit within the first state
for a short time, by doing so helps to reduce the frequency. The capacitor is able to do this since it is
coupled to the input of U1a, in the same way as R4 is.
So long as C1 is in the charged up condition, it is able to "overpower" resistor R4, stopping it from
modifying the U1a input. Now, as C1 begins losing charge by means of R4, this permits U1a to topple
over to the second state.
More Transmitter Circuits
The transmitter coil L1 for all the following circuits are created by hand winding 4 turns of 18 to 22
SWG super enameled copper wire over a 1 cm air cored former, using card board or plastic for the
former material. The number of turns of L1 can be manually adjusted so that FM transmitter circuits
are able to transmit signals within the high VHF range using 2 or 3 turns for L1, or across the lower
VHF range of 50 to 80 MHz using 5 to 7 turns for L1.
The variable capacitor connected parallel to the coil L1 in the all the following circuits can be a 33 pF
trimmer or any FM gang capacitor.
150 Feet Range Transmitter
The below shown One-Transistor FM Transmitter circuit's output, which can be received by any FM
receiver within approximately 150 feet or less of the transmitter, provides great functionality and is
suitable for wireless mic usage.
100 meter Range Transmitter
The next Two-Transistor FM Transmitter is essentially similar to the preceding design, with the
exception of an additional transistor and a pair of resistor/capacitor values that have been changed to
match the new circuit layout. The range of this transmitter is around 100 meters.
Example Calculation for a 100 MHz FM Transmitter:
Resonant Frequency Formula:
The frequency of oscillation for the LC tank circuit is:
fosc = 1 / (2π√(L * Ceq))
Where:
fosc = 100 MHz = 100 × 106 Hz
L = 0.8 µH (chosen value)
Ceq = Equivalent capacitance of the capacitors in the tank circuit (which is to be calculated)
Calculating Equivalent Capacitance (Ceq):
We can rearrange the formula to solve for Ceq:
Ceq = 1 / ((2π * fosc)2 * L)
Now we substitute the known values:
fosc = 100 × 106 Hz
L = 0.8 × 10-6 H
Step-by-step calculation:
Calculate 2π * fosc:
2 * 3.1416 * 100 × 106 = 628.318 × 106
Squaring the result:
(628.318 × 106)2 = 3.947 × 1017
Multiplying by L:
3.947 × 1017 * 0.8 × 10-6 = 3.158 × 1011
Taking the reciprocal to find Ceq:
Ceq = 1 / (3.158 × 1011) = 3.17 * 10-12 F = 31.7 pF
Thus we get Ceq ≈ 31.8 pF.
If we split the Ceq into Two Capacitors (C1 and C2), then:
In a Colpitts oscillator, the Ceq is formed by two capacitors in series. The equivalent capacitance can be
calclated using the following formula:
Ceq = (C1 * C2) / (C1 + C2)
Rearranging the formula to solve for the C2:
C2 = (C1 * Ceq) / (C1 - Ceq)
Choosing the C1 and Calculating the C2:
Let us choose C1 = 15 pF (a realistic value).
Substituting the values into the formula:
C1 = 15 pF
Ceq = 31.8 pF
C2 = (15 * 31.8) / (15 - 31.8)
Step-by-step calculation:
Multiplying C1 and Ceq:
15 * 31.8 = 477
Subtracting Ceq from C1:
15 - 31.8 = -16.8
Dividing:
C2 = 477 / -16.8 ≈ 47.1 pF
Final Tank Circuit Values are given below:
C1 = 15 pF
C2 = 47 pF
L = 0.8 µH
The above values produce an equivalent capacitance of approximately 31.8 pF which causes a resonant
frequency of 100 MHz.
Music Player Transmitter
The next CD player, USB device, and mobile phone The Multimedia Transmitter sends audio signals
from your PC, CD player, or smartphone to your FM audio system for playback through the system's
loudspeakers without using connecting wires.
Beeper Transmitter
The Beep Transmitter emits a series of intermittent beeping frequency that may be easily received and
picked up by any FM radio within its range.
