Transmisor de baja potencia de FM

Rod Elliott (ESPECIALMENTE)

Introducción

Este artículo debe satisfacer a los que pudieron desear construir un transmisor de baja
potencia de FM. Se diseña para utilizar una entrada de otra fuente sana (tal como una guitarra o un
micrófono), y transmite en la venda comercial de FM - es realmente absolutamente de gran alcance,
así que cerciorarte de que no la utilices para transmitir cualquier cosa sensible - él podría ser
tomado fácilmente de varios cientos de metros ausentes.

La venda de FM es 88 a 108MHz, y aunque está consiguiendo apretado bastante casi por

todas partes, debes todavía poder encontrar un punto en blanco en el dial.

NOTA: Algunos personas han tenido apuro con este circuito. El problema más grande no está
sabiendo si incluso está oscilando, puesto que la frecuencia está fuera de la gama de la mayoría de
los osciloscopios simples. Ver el proyecto 74 para una punta de prueba simple del RF que (o deber)
te diga que tengas una señal útil en la antena. Si es así entonces sabes que oscila, y apenas que tiene
que descubrir en qué frecuencia. Esto puede requerir el uso de un contador de la frecuencia del RF
si apenas no puedes localizar la venda de FM.

Descripción

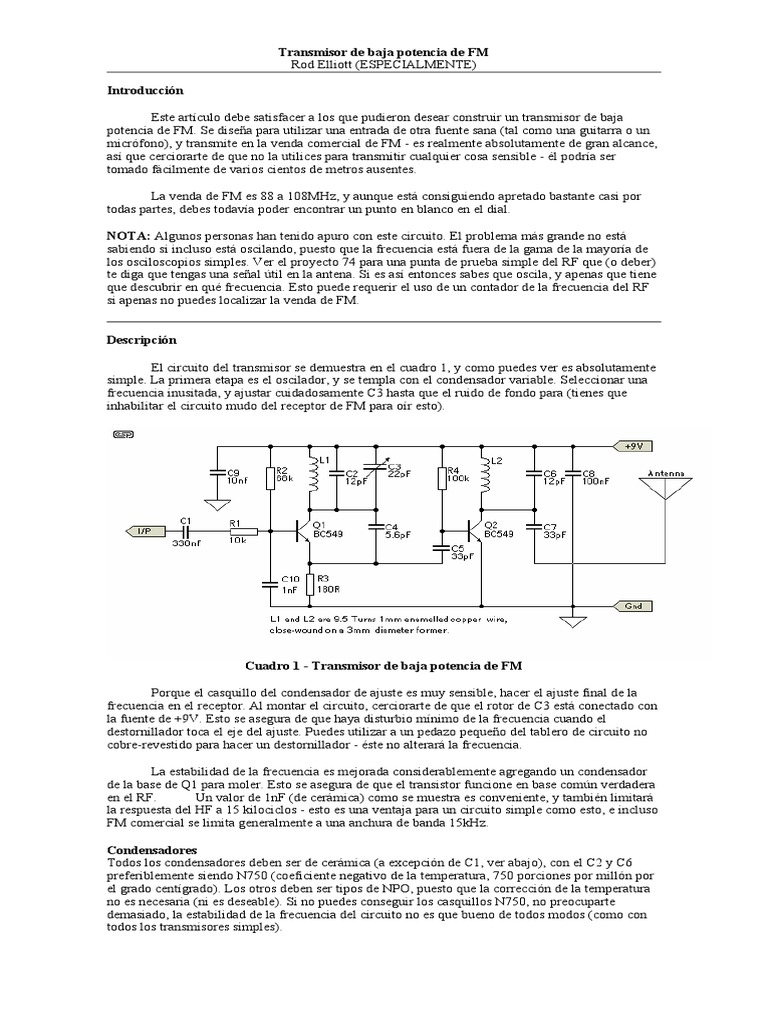

El circuito del transmisor se demuestra en el cuadro 1, y como puedes ver es absolutamente

simple. La primera etapa es el oscilador, y se templa con el condensador variable. Seleccionar una
frecuencia inusitada, y ajustar cuidadosamente C3 hasta que el ruido de fondo para (tienes que
inhabilitar el circuito mudo del receptor de FM para oír esto).

Cuadro 1 - Transmisor de baja potencia de FM

Porque el casquillo del condensador de ajuste es muy sensible, hacer el ajuste final de la
frecuencia en el receptor. Al montar el circuito, cerciorarte de que el rotor de C3 está conectado con
la fuente de +9V. Esto se asegura de que haya disturbio mínimo de la frecuencia cuando el
destornillador toca el eje del ajuste. Puedes utilizar a un pedazo pequeño del tablero de circuito no
cobre-revestido para hacer un destornillador - éste no alterará la frecuencia.

La estabilidad de la frecuencia es mejorada considerablemente agregando un condensador

de la base de Q1 para moler. Esto se asegura de que el transistor funcione en base común verdadera
en el RF. Un valor de 1nF (de cerámica) como se muestra es conveniente, y también limitará
la respuesta del HF a 15 kilociclos - esto es una ventaja para un circuito simple como esto, e incluso
FM comercial se limita generalmente a una anchura de banda 15kHz.

Condensadores
Todos los condensadores deben ser de cerámica (a excepción de C1, ver abajo), con el C2 y C6
preferiblemente siendo N750 (coeficiente negativo de la temperatura, 750 porciones por millón por
el grado centígrado). Los otros deben ser tipos de NPO, puesto que la corrección de la temperatura
no es necesaria (ni es deseable). Si no puedes conseguir los casquillos N750, no preocuparte
demasiado, la estabilidad de la frecuencia del circuito no es que bueno de todos modos (como con
todos los transmisores simples).
Cómo trabaja
Q1 es el oscilador, y es un diseño convencional de Colpitts. L1 y C3 (paralelamente al C2) templa
el circuito a la frecuencia deseada, y la salida (del emisor de Q1) se alimenta al almacenador
intermediario y al amplificador Q2. Esto aísla la antena del oscilador que da una estabilidad mucho
mejor de la frecuencia, así como el abastecimiento de aumento adicional considerable. Forma L2 y
C6 una carga templada del colector, y C7 ayudas para aislar más lejos el circuito de la antena, así
como la prevención de cualquier posibilidad de cortocircuitos si el contacto de la antena la caja
puesta a tierra del metal que sería utilizada normalmente para el transmisor completo.

La audioseñal aplicó a la base de las causas Q1 la frecuencia al cambio, como la corriente

de colector del transistor es modulada por el audio. Esto proporciona la modulación de la frecuencia
(FM) que se puede recibir en cualquier receptor estándar de la venda de FM. La entrada audio se
debe guardar a un máximo alrededor de 100mV, aunque ésta variará algo a partir de una unidad al
siguiente. Niveles más altos harán la desviación (la cambio máxima de la frecuencia) exceder los
límites en el receptor - generalmente ±75kHz.

Con el valor demostrado para C1, esto limita la respuesta de una frecuencia más baja
alrededor a 50Hz (basado solamente en R1, que es algo pesimista) - si necesitas pasar a BAJO que
esto, después utilizar un casquillo 1uF en lugar de otro, que permitirá una respuesta abajo por lo
menos a 15Hz. C1 puede ser poliester o mylar, o un 1uF electrolítico puede ser utilizado, bipolar o
ser polarizado. Si está polarizado, el terminal positivo debe conectar con el resistor 10k.

Inductores
Los inductores son nominal 10 vueltas (realmente 9.5) del alambre de cobre esmaltado diámetro de
1m m. Son herida cercana en un diámetro de 3m m anterior, se quita que después de que se hieran
las bobinas. Raspar cuidadosamente lejos el esmalte adonde los extremos de la bobina pasarán a
través del tablero - todo el esmalte se debe quitar para asegurar el buen contacto. El cuadro 2
demuestra un dibujo del detalle de una bobina. Las bobinas se deben montar cerca de 2m m sobre el
tablero.

Para ésos todavía pegados en las edades oscuras con las medidas imperiales (mueca), 1m m
es cerca de 0.04 " (0.0394 ") o 5/127 pulgada (risa ahogada) - tú tendrán que resolverse qué galga es
decir, dependiendo de qué sistema de la galga del alambre utilizas (hay varios). ¿Puedes ver las
ventajas de métrico ya, no puedes? Para resolver las otras medidas, 1 " = 25.4m m

NOTA: Los inductores son críticos, y se deben herir exactamente según lo descrito, o la
frecuencia será incorrecta.

Cuadro 2 - Detalle de L1 y de L2

La inductancia nominal (y muy aproximada) para las bobinas está sobre 130nH.This se
calcula según el fórmula…

² de L = de N * ² de r/(228r + 254l)

… donde L = inductancia en los microhenrios (uH), N = número de vueltas, radio de la bobina de r

= del promedio (2.0m m para la bobina como se muestra), y l = longitud de la bobina. Todas las
dimensiones están en milímetros.
Pre-Énfasis

Es normal con la transmisión de FM que el “pre-énfasis” se utiliza, y hay una cantidad

correspondiente de de-emphasis en el receptor. Hay dos estándares (por supuesto) - la mayor parte
de las aplicaciones del mundo una constante del tiempo 50us, y los E.E.U.U. utilizan 75us. Estas
constantes del tiempo representan una frecuencia de 3183Hz y de 2122Hz respectivamente. Éste es
el punto 3dB de un filtro simple que alce los de alta frecuencia en la transmisión y corte los mismos
colmos otra vez en la recepción, restaurando la respuesta de frecuencia a normal, y reduciendo
ruido.

El transmisor simple arriba no tiene esto construida adentro, así que puede ser agregado al
preamplificación o a la línea circuito del micrófono del almacenador intermediario de la etapa.
Éstos ambos se demuestran en el cuadro 3, y están de mucho más de alta calidad que las ofrendas
estándares en la mayoría de los otros diseños.

Cuadro 3 - Mic y línea preamplificación

Más bien que un solo transistor simple amperio, usando un opamp TL061 da figuras mucho
mejores de la distorsión, y una impedancia más fiable de la salida al transmisor. Si deseas utilizar
un micrófono dinámico, dejar hacia fuera R1 (5.6k) puesto que esto es solamente necesario accionar
un relleno del electret mic. El control del aumento (para cualquier circuito) puede ser un interno
preestableció, o un pote normal para permitir el ajuste al nivel máximo sin la distorsión con diversas
fuentes de la señal. Los condensadores de puente 100nF deben ser tipos de cerámica, debido a la
frecuencia. Observar que aunque un TL072 pudo trabajar, no están diseñados para funcionar en el
voltaje de fuente bajo usado. El TL061 se diseña específicamente para la operación de baja
potencia.

El preamplificación mic tiene un aumento máximo de 22, dando una sensibilidad del
micrófono alrededor de 5mV. La línea preamplificación tiene un aumento de la unidad, así que la
sensibilidad máxima de la entrada es 100mV.

Seleccionar el valor apropiado del condensador para el pre-énfasis según las indicaciones
del cuadro 3 dependiendo de donde vives. El pre-énfasis no es especialmente exacto, sino será
absolutamente bueno bastante para las clases de aplicaciones a las cuales un transmisor de baja
potencia de FM sea puesto. Innecesario decir, esto no incluye “desinsectar” de cuartos, como esto es
ilegal casi por todas partes.

Aconsejaría que el preamplificación esté en su propio secundario-recinto pequeño para

evitar que el RF incorpore la entrada del opamp. Éste no necesita ser cualquier cosa suposición, y
podrías igualar el abrigo justo un cierto aislamiento alrededor del abrigo justo del preamplificación
entonces la unidad entera del preamplificación en papel de aluminio. Recordar hacer una buena
conexión de la tierra a la hoja, o blindar no responderá a ningún propósito.
