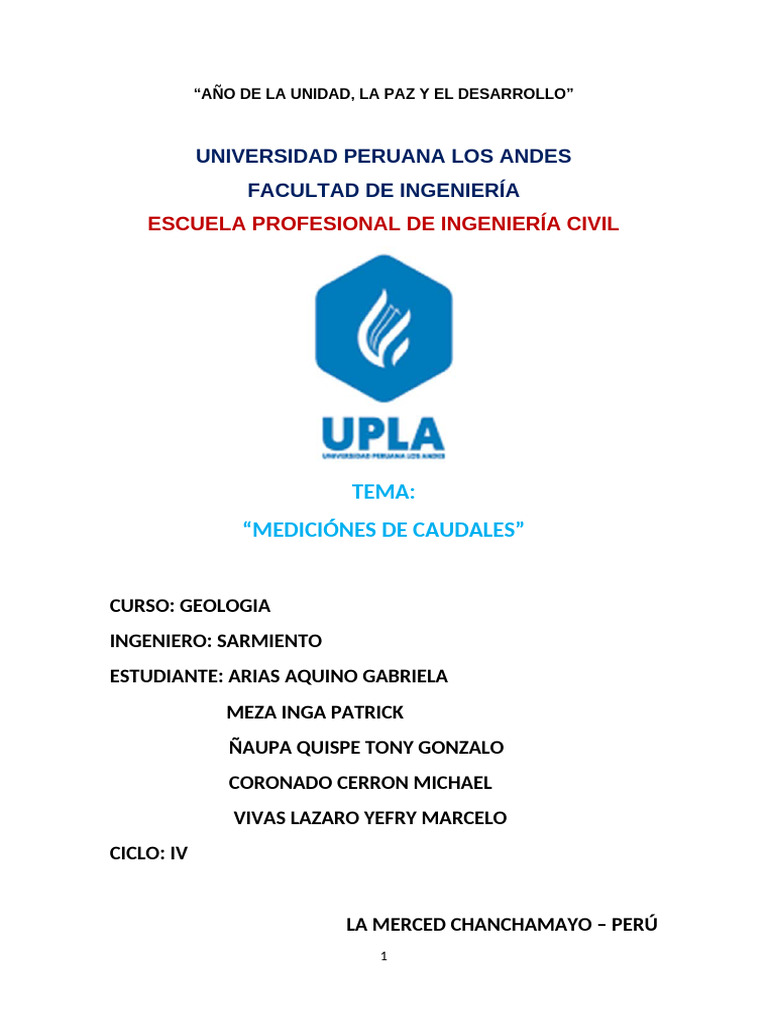

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”
UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
TEMA:
“MEDICIÓNES DE CAUDALES”
CURSO: GEOLOGIA
INGENIERO: SARMIENTO
ESTUDIANTE: ARIAS AQUINO GABRIELA
MEZA INGA PATRICK
ÑAUPA QUISPE TONY GONZALO
CORONADO CERRON MICHAEL
VIVAS LAZARO YEFRY MARCELO
CICLO: IV
LA MERCED CHANCHAMAYO – PERÚ
1
2023-I
INDICE
1. DEDICATORIA...............................................................................................................
2. INTRODUCCIÓN............................................................................................................
3. OBJETIVOS ..................................................................................................................
4. MARCO TEORICO.........................................................................................................
5. PROCEDIMIENTO..........................................................................................................
6. MATERIALES...............................................................................................................
7. UBICACIÓN .................................................................................................................
8. PANEL FOTOGRAFICO..............................................................................................
9. CALCULOS DE CAUDAL............................................................................................
10. CONCLUSIONES.........................................................................................................
2
DEDICATORIA
A las personas que están detrás de
cada uno de nosotros dándonos
motivación para seguir adelante
dando aliento para nunca rendirnos y
también saludar al ingeniero por
transmitir sus conocimientos lo cual
será de mucho beneficio para
alcanzar los objetivos.
3
INTRODUCCIÓN
Como sabemos el caudal es la cantidad de fluido que circula a través de una
sección del ducto (tubería, cañería, oleoducto, río, canal, …) por unidad de tiempo. El
caudal en un tiempo dado puede medirse por varios métodos diferentes y la elección
del método depende de las condiciones de cada sitio.
En el siguiente trabajo conoceremos el método para el cálculo de caudal de un
canal, rio o riachuelo. Estos son los más utilizados para zonas rurales y son el método
del flotador. Para esto realizaremos un experimento, con ayuda de ciertos materiales,
donde tendremos que medir el caudal de un riachuelo a través del método
mencionado sacando los respectivos datos podremos conocer el caudal que circula
por este lugar.
Es recomendable realizar las mediciones del caudal del río, caño, quebrada o
manantial en diferentes épocas para tener registros de los valores mínimos, máximos
e intermedios y conocer más de cerca el comportamiento de la fuente en diferentes
épocas.
Medir un caudal es una herramienta muy importante para un ingeniero
mecánico de fluidos, gracias que a este parámetro lograra conocer la cantidad de
fluido que se está transportando en un canal, tuberías y otros conductos de transporte,
permitiendo así tomar decisiones respecto a un problema.
4
[Link]
OBJETIVOS GENERALES
Calcular el caudal en de un rio, canal, riachuelo o el que se encuentre a
través de la formula hecha en clase.
Después de calcular el caudal procederemos crear nuestro informe
OBJETIVOS ESPECIFICOS.
Conocer la cantidad de agua por segundo que pasa por el riachuelo a
calcular.
Conocer la velocidad que corre el agua por el rio.
Conocer el caudal del rio.
Conocer porque área pasa el riachuelo a medir.
.
2 MARCO TEORICO
5
CALCULO DE CAUDAL DE FORMA PRACTICA
Para esto se tiene las dos formas de cálculo de caudal que son el Método Directo,
el cual se usa el Método volumétrico y el Método Directo, en el cual se utiliza el
Método del Flotador.
MÉTODO PARA LA MEDICIÓN DE CAUDAL:
FLOTADOR
Este método, permite estimar forma aproximada el caudal. Con este se puede
medir la velocidad del agua superficial que discurre de la fuente tomando el tiempo
que demora un objeto flotante en llegar de un punto a otro en una sección uniforme.
Para este método el caudal se mide mediante la siguiente expresión matemática:
6
Para el valor de Fc hay que tener en cuenta el siguiente cuadro:
Se debe seleccionar un río o quebrada, un tramo uniforme, sin piedras grandes ni
troncos de árboles, en el que el agua fluya libremente.
Se recomienda un lugar adecuado de 5 a 10 metros. Entonces elegiremos en el centro
del cauce un sitio inicial A y uno final B, a lo largo de la corriente el cual se llamará
distancia, longitud o largo.
Ahora, necesitamos conocer el área del cauce o del canal y para esto escogeremos la
sección media de este canal donde al ancho lo dividiremos en tramos iguales. En este
caso deberá ser de 4 tramos para luego calcular así de manera más exacta su área
total.
7
Para calcular el área de la sección lo dividiremos en figuras conocidas para que así
sea más fácil el cálculo y luego sumaremos las áreas para tener el área total de toda la
sección del canal. Un ejemplo de es la siguiente imagen.
8
Por último, calcularemos la velocidad del agua en el canal. Se puede decir que esta es
la relación entre la distancia que recorre el agua en un tiempo determinado. Por
ejemplo, si el agua recorre un metro cada 10 segundos, entonces la velocidad que
lleva es de 1 metro/segundo.
Por lo tanto, como ya tenemos los puntos inicial y final del canal debemos ver en
cuanto tiempo se demora un objeto en llegar de A hasta B. Esto lo haremos 10 veces
para luego sacar un promedio y así calcular su velocidad. Entonces para hallar la
velocidad correspondiente la fórmula que usaremos será la siguiente:
Finalmente, solo remplazaríamos los valores en la fórmula de este método y de esta
manera tendremos el caudal de cauce o canal.
[Link]
Para calcular nuestro riachuelo escogido procedemos de la siguiente manera:
Lo primero que haremos será ubicar los puntos de inicio y final de nuestro
pequeño riachuelo. El punto inicial será denominado A y el punto final será B,
por lo tanto, este será nuestra distancia para el cálculo.
Lo siguiente que haremos será limpiar lo más posible nuestro pequeño
riachuelo para que nuestra corriente sea lo más uniforme posible.
Ahora tomaremos datos para calcular el área del cauce. Medimos su ancho y lo
dividimos en tramos iguales cada 050 cm, luego medimos las alturas de las
partes divididas y así nos saldrá la forma de la sección.
Gracias a esta sección podremos hacer los cálculos correspondientes y de esta
manera nos saldrá el área total de la sección de nuestro pequeño río.
El siguiente paso para calcular la velocidad del cauce necesitaremos colocar
las estacas en los puntos A y B de tal forma que con ayuda del hilo de nylon
delimite el comienzo y el final de la ruta para hacer el experimento.
Como flotador tomaremos una chapa de plástico el cual cuando llegue desde A
hasta B sea este un indicador del tiempo que demora en transitar por este
tramo.
Entonces, uno tendrá que colocar el chapita en el comienzo y el otro estará en
el punto final donde tomará nota del tiempo que demoró el objeto en llegar
hasta el final. Esto lo haremos 3 veces.
Una vez obtenidos los tiempos se sacará su promedio para luego usarlo en la
formula correspondiente y así sacar la velocidad.
Por último, con todos los datos ya obtenidos del experimento como la distancia,
ancho, área total de la sección, velocidad y no olvidar el factor de corrección (el
9
cual se halla con ayuda de la tabla en el marco teórico) se podrá usar la
fórmula del método del flotador arrojándonos el caudal de nuestro canal.
4. MATERIALES
Flexómetro Chapa
Libreta de apuntes Estacas
10
Cronometro del celular
5. UBICACIÓN DONDE SE REALIZÓ LA MEDICIÓN DEL CAUDAL:
11
6. PANEL FOTOGRAFICO
Fig. 01 Tomamos los puntos para poder iniciar la prueba de nuestro proyecto.
12
Fig 02. Tomamos las medidas de los puntos de cada tramo.
13
Fig. 03 tomando medidas de los puntos
RECORRIDO
CON LA TAPA
Fig.04 recorrido de la tapita
14
7. CALCULOS VELOCIDAD DEL RIACHUELO:
CALCULANDO LA VELOCIDAD DEL RIO
cálculo de la velocidad (distancia / tiempo)
1 2 3
TIEMPO (S) 13.27 13.54 13.19
DISTANCIA (m) 20 20 20
VELOCIDAD m (m/s) 1.507 1.477 1.516
velocidad promedio(m/s) 1.500
CALCULANDO EL CAUDAL EN PARTES
PARTE INICIAL DEL RIO DEL RIO
Ancho del rio 3.55
PROFUNDIDADES DEL
RIO ANCHO AREA(m)
H1(cm) 0.1 0.5 0.025
H2(cm) 0.28 0.5 0.095
H3(cm) 0.34 0.5 0.155
H4(cm) 0.35 0.5 0.1725
H5(cm) 0.19 0.5 0.135
H6(cm) 0.09 0.5 0.07
H7(cm) 0.05 0.55 0.01375
AREA TOTAL(m^2) 0.66625
velocidad
promedio(m/s) 1.500
FORMULA DE CAUDAL
CALCULAMOS EL CAUDAL DE LAPARTE CENTRAL
15
0.999375 M^3/S
PARTE INTERMEDIO DEL RIO
Ancho del rio 3.25
PROFUNDIDADES DEL
RIO ANCHO AREA (m)
H1(cm) 0.17 0.5 0.17
H2(cm) 0.19 0.5 0.09
H3(cm) 0.27 0.5 0.115
H4(cm) 0.25 0.5 0.13
H5(cm) 0.24 0.5 0.1225
H6(cm) 0.15 0.25 0.01875
AREA TOTAL(m^2) 0.64625
velocidad
promedio(m/s) 1.500
FORMULA DE CAUDAL
CALCULAMOS EL CAUDAL DE LA PARTE FINAL
0.969375 M^3/S
16
PARTE FINAL DEL RIO
Ancho del rio (m) 3.6
PROFUNDIDADES DEL
RIO ANCHO AREA(m)
H1(m) 0.07 0.5 0.00175
H2(m) 0.22 0.5 0.0725
H3(m) 0.31 0.5 0.1325
H4(m) 0.37 0.5 0.17
H5(m) 0.21 0.5 0.145
H6(m) 0.15 0.5 0.09
H7(m) 0.1 0.5 0.025
AREA TOTAL 0.63675
velocidad promedio(m/s) 1.500
FORMULA DE CAUDAL
CARCULAMOS EL CAUDAL INICIAL
0.955125 M^3
CARCULANDO EL CAUDAL PROMEDIO DEL RIACHUELO RIO TORO.
CALCULAMOS EL CAUDAL PROMEDIO DEL RIO
17
0.974625 M^3/S
8. CONCLUSIONES:
Podríamos concluir que con la practica en campo se puede a llegar a conocer mejor
para que nos sirve una teoría realizada en clase. lograr entender mejor cómo funciona
una cierta formula y de esta forma saber que la teoría y la practica van de la mano
para poder realizar un buen trabajo. No siempre saldrá una respuesta exacta,
mayormente es aproximado o un promedio.
En este caso uno de nuestros objetivos era llegar a conocer el caudal del rio, y
podemos concluir que el caudal promedio del riachuelo ubicado en la zona rio toro, el
caudal promedio es de 0.974625 m 3 /s
m
El segundo objetivo era conocer la velocidad del rio. En este caso sería de 1.5
s
Y el área promedio del riachuelo es de 0.6567 m 2.
