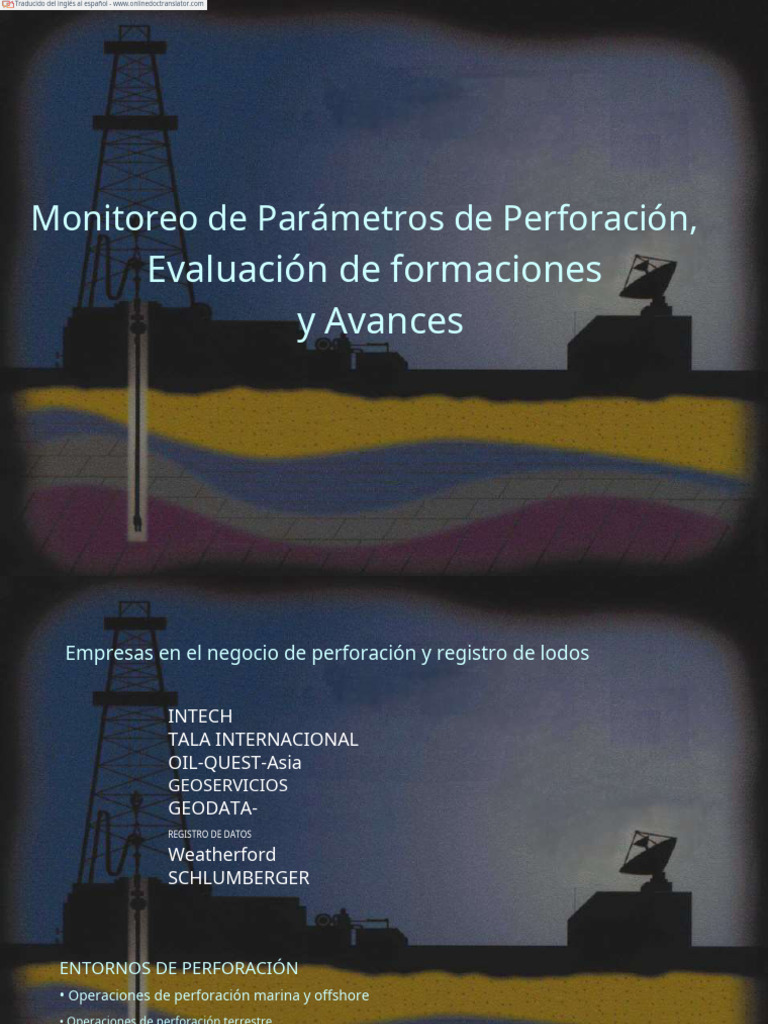

Monitoreo de Parámetros de Perforación,
Evaluación de formaciones
y Avances
Empresas en el negocio de perforación y registro de lodos
INTECH
TALA INTERNACIONAL
OIL-QUEST-Asia
GEOSERVICIOS
GEODATA-
REGISTRO DE DATOS
Weatherford
SCHLUMBERGER
ENTORNOS DE PERFORACIÓN
• Operaciones de perforación marina y offshore
• Operaciones de perforación terrestre
• Operaciones de perforación ICE-Marino-Terrestre
Perforación marina en alta mar
Operaciones
Operaciones marinas en alta mar
Enlaces de vídeo
Compensador de oleada-Compensadr de tirone
• https://www.youtube.com/watch?v=Hw97zBYEPlw
Compensación activa del oleaje: resumen funcional
• https://www.youtube.com/watch?v=eYGqREJ4ZAQ
Instalación del elevador
• https://www.youtube.com/watch?v=wbX54vC4FGA Tirando
del elevador
• https://www.youtube.com/watch?v=twRwck08Z8Y Controlador de
canalización vertical TCP - Petronas
• https://www.youtube.com/watch?v=thEGniQRuZU
Diseño de risers submarinos y los desafíos del petróleo y el gas en aguas profundas – YouTube
• https://www.youtube.com/watch?v=9IzPryok6YY
Perforación marina en alta mar
Operaciones
Perforación 101: Cómo se perfora un pozo de aguas profundas Shell
• https://www.youtube.com/watch?v=Do9dz6ypD7w
Visita un buque de perforación de aguas ultraprofundas. Tubo de escape con un cuello duro. Dinero fácil.
• https://www.youtube.com/watch?v=-8HD2zc50Gg
Desmantelamiento = Abandonar tel pozo, liberar la plataforma
• https://www.youtube.com/watch?v=-RqC7N-4ALg
Animación de la explosión de Deepwater Horizon
• https://www.youtube.com/watch?v=9NQ8LehUWSE
1.Bloque de corona
Plataforma de perforación
2.Línea de elevación y pluma Catline
Componentes
3.Línea de perforación
4.Tabla de mono
5.Bloque viajero
6.Top Drive
7.Mástil
8.tubería de perforación
9.Perrera
10.Preventor de reventones
11.Tanque de agua
12.Bandeja para cables eléctricos
13.Grupos electrógenos de motor
14.Tanques de combustible
15.Casa de control eléctrico
dieciséis.Bomba de lodo
17.Almacenamiento de componentes de lodo a granel
18.Pozos de lodo
19.Pozos de reserva
20.Separador de gas de lodo
21.Agitador de esquisto
22.Colector de estrangulación
23.Rampa de tubería
24.Bastidores de tuberías
25.Acumulador
• REGISTRO DE LODOS MUD-LOGGING
• El registro de lodos es el examen y análisis de contenido de información geológica
contenido en los cortes de formación y lodo de perforación para determinar si se
encuentran hidrocarburos loquidos o gases durante la perforación de un pozo.
• El registro de lodos también se utiliza para determinar las presiones de los poros, y
proporcionar funciones de seguridad críticas como control de golpes de Gas y
monitoreo de gas ambiental.
• El servicio requiere de dos a seis personas en el lugar del pozo, una unidad móvil o
• laboratorio, puede incluir el monitoreo electrónico de los parámetros de perforación de
información y datos de proveedores de servicios de terceros.
¿Cuáles son los beneficios del registro de lodo?
• Los Mudloggers analizan datos geológicos y parámetros de perforación
para identificar y cuantificar reservas, hidrocarburos potencialmente
productivos, porosidad y fracturas de formación.
• También analizan los parámetros de perforación en conjunto con el análisis de
la formación con el fin de recomendar soluciones para mejorar las tasas de
perforación, reducir costos y mejorar la estabilidad y seguridad del Pozo.
Servicios de Loggeo de Pozos Mud Logging
•Ubicación: SomeWhere, .
- Descripción litológica
- Porcentaje y litologia interpretada
- Correlación de formaciones
- Informe operativo y geológico diario.
- Master Log, Evaluación de formaciones
- Monitoreo y control de parámetros de formación.
- Medición continua de gas total y cromatografía
- Análisis de calcimetría y densidad de Lutitas.
- Muestreo cada 50' en en capas Rojas Terciario, disminuyendo
los intervalos a 5' en la zona de transición y en cada perforación
break o pico de gas asociado a la formación
- Muestreo cada 10' en todo Cretácico, disminuyendo los
intervalos en los Drilling Break o picos de gas asociados a la
formación.
Registro de Operaciones de Pozo
Registro de lodo
Registro de lodo
• Se usan cabinas:
•- Helitransportables
•- Energía Regulada
•- Aire acondicionado
•- Presurizadas.(*)
REGISTRO DE LODOS
Y
Evaluación de Muestras de Hidrocarburos
Análisis geológico
• La unidad contiene un equipo completo de análisis
geológico incluido, Microscopio estéreoscópico,
Fluoroscopio, Tamices, bolsas para muestras, productos
químicos, etc.
Materiales para geología
Tabla para el tamaño de Grano
Tabla para la Redondes y
esfericidad de Granos
Registrador de lodo
• Descripción de la litología;
• Actualiza Mantenerdo informes diarios y el Materlog;
• Verifique el tiempo de retraso (lagTime) cuando sea necesario;
• Ayude al ingeniero de datos a monitorear datos en tiempo real.
• Comunicación Mantener con el Perforador y jefe del equipo
Recolector de muestras
• Recoje y lava las muestras según el intervalo especificado.
• Empaque y etiqueta muestras de cortes en zanja
• Prepare suficientes bolsas de tela para el próximo turno.
• Ayudar en el armado, mantenimiento y desarme del equipo.
Ingeniero de datos
• Analizar datos de perforación y registro;
• Documenta zonas probables, de hidrocarburos;
• Como jefe de equipo, mantiene comunicado a las
compañías Operadora y de Servicios.
• Asiste a las reuniones diarias de Seguridad durante las
perforaciones.
2. Evaluación de la formación
• Construir el perfil del pozo, y la formación.
• Primeros en Identificar cambios en la formación
• Cromatógrafo y gas total continuo
• Detección y análisis de componentes
• MEDIO DE ANÁLISIS
Descripción de la litología:
• Arenisca: color, textura, tamaño de grano, redondez, esfericidad, clasificación,
cementación, mineral, porosidad, presencia de aceite.
• Arcilla: color, tejido, dureza, tenacidad, calcimetría rugosa.
Ejemplos:
• SST (70%): lt gy, v f-fgr, occ med gr, subang-subrnd, mod w srt, qtz, p-fr vis por, witr-5%
azul blanco fluor, 10％fuerte blw h corte, sin color de corte, sin res, p espectáculo de
aceite.
• CLYST(30%): ltgy-med gy, occdkgy, subblky-blky, mod hd, slc alc.
Interpretación de la Descripción de la litología:
• De la descripción de Litológica, podemos conocer la siguiente
información de la formación:
• Ambiente depositacional (ambiente oxidante / reductor)
• Porosidad y permeabilidad (alta o baja)
• Condiciones de las muestras de hidrocarburos (bueno o no) del intervalo
• Descripción de la litología:
• De la descripción de Litológica, podemos conocer la siguiente
información de la formación:
• Ambiente depositacional (ambiente oxidante / reductor)
• Porosidad y permeabilidad (alta o baja)
• Condiciones de las muestras de hidrocarburos (bueno o no) del intervalo
Evaluación de la Formación
Descripción de la feria de petróleo
(Descripción de Muestra de Petróleo):
• Olor Olor
• Manchas o gotas - Stain & Bleed
• Fluorescencia – Florida. directa:
• Corte - Cut
• Fluorescencia del Corte - Cut Fl.
• Anillo - anillo del Corte
• Residuo - del Corte
Olor
• El olor puede variar desde pesado, característico del aceite de baja gravedad, a
ligero y penetrante, para condensado. Algunos gases secos no tienen olor.
Reporte su fuerza como buena, regular o débil.
Manchas y sangrado Oil Stain-Bleeding
• La cantidad de manchas de aceite en ripios y núcleos de perforación es
principalmente una función de la distribución de la porosidad y distribución del
petróleo dentro de los poros. El color de la mancha está relacionado con la
gravedad del aceite. Las manchas de aceite pesado tienden a ser de color
marrón oscuro, mientras que las manchas de aceite ligero tienden a ser
incoloras. (En la muestra recogida o lavada)
Fluorescencia (Directa)de la muestra en la UV Box(fluoroscopio) (Muestra
observada directamente en el platilllo o bandeja bajo el Uvbox)
• Color: de marrón a verde, dorado, azul, amarillo, a blanco; en la mayoría de los
casos, los aceites más pesados tienen una fluorescencia más oscura.
• Distribución: uniforme, manchada o moteada Intensidad: brillante, apagada, pálida
y tenue.
Corte
(Observado con la ayuda del microscopio sobre una bandeja de muestra, o una
selección de granos de la muestra y se le aplica un solvente).
• Color e intensidad del Corte. Describe si es Visible, Color y Velocidad, del
corte o No hay corte
Fluorescencia de corte (con solvente)
(En granos o seleccionaldos con petróleo puestos en la cerámica donde se añade el
cartucho displonible)
• Velocidad de corte: una indicación de la solubilidad del aceite y la
permeabilidad de la muestra.
• Naturaleza cortada: el solvente con aceite disuelto puede ocurrir de modo
uniforme, fluyendo o brillante. Un corte streaming también indica baja
movilidad del aceite.
• Color e intensidad de corte: Después de observar la muestra bajo luz
ultravioleta observe la muestra bajo luz natural.
• El color de corte observado en la luz natural es simplemente llamado cut
color (ej: color muy claro cut color o sin color de corte).
Anillo (Ring Residue, observado bajo luz UV)
Deje evaporar el solvente y describa cualquier fluorescencia del
Anillo residual describa la Intensidad, ancho y el Color
Residuo del corte:
• El cartucho se disuelve rápidamente bajo el calor de la luz de los rayos
UV., a veces dejando un residuo de aceite alrededor del ripio en la placa
de cerámica. El verdadero color del aceite puede luego ser observado.
La intensidad y opacidad del color, especialmente del residuo, es un
indicador de la densidad del aceite y la cantidad original de aceite en el
corte.
Evaluación de hidrocarburos:
Descripción de Muestras de Petróleo:
El orden deOhmirdyomianortedescripciónon de muestraDsesdcrmiIPhciiodnorterocarburos d mi
correosnortedmimisYo:uz
formacTiio
1 olor (tipo y fuerza) Olor (tipo y fuerza)
1..OdónOh
2.Manchatú(Lmi
2. & z norte natural) Manch
B yo ed METRO (por(sd
aaoCarolinaJao oejército
del Nortegramo ,
de reservagramosotadsmiDelaware
triipag
bstúpag
eldomi
oimi
iob
elnorte,
eloroució
(LitúnortezelN / A
oelyonorte
oeo enelstúireal academia de bellas artesdyo)anuncio, color)
intensidad, color)
3. (Luz UV) Fluorescencia mi ncia de la muestra (porcentaje, int densidad, color)
3. Fluorescencia esplénica Fluorescencia de la muestra (porcentaje, (Luz UV)
4. (Luz Natural) Cort mi : doo yo o o mi i norte el mi Sociedad del Corte. De scriba Visible,Color y
en te ns i da d ,c o lo o )
4. CortarV enloSdoviejoivdmi
(domi mido rteo
o norte
a Testamentodmi),
Nuevo h a y do o o
del cort o te ) :C viejo o re (Luz Natural)
en te norte si papá del Corte. Describe
5. (LuzUV) Color de yo ad, carácter, intensidad
Delawareolcooterte(ovnorte
aVFesyoilicenciado
tú en Derechoomi,odomioslodoomiynorte
identificaciónmianuncio
Vdomiyoiyo
,do
ajefedeloohdosíidentificación
corte)
y color)
5. Cortar la fluorescencia Color de la fluorescencia del Corte (Luz UV)
6. (LuzUV) Color de yo bde intensidad, ancho y
a(vFelyootúciodaodmi,sdodoamireal academia de bellas
papá niynorte
artes todosConnecticut
dooyo.o(od do
)escritura
miir,aendteminorteyosiA
6. Anillocolor del anillo resi ddotúoayoyoo.r de la Fluorescencia del Anillo.(describe (Luz UV)
7. (Luz Natural) Intención s o del Corazón el
, aonorteyodoo
residual.
o d el R mi s i d tú y describe como
iendteanortedladoyanunciodoho , y co lo o d mi la norte illo
visible y color o en visible.
7. Color residual Intensidad y Color del Residuo del Corte (Luz Natural)
describe como visible y color o invisible
La Técnica de Fluorescencia Cuantitativa II (QFTII)
• La Técnica de Fluorescencia Cuantitativa II (QFTII) es un método mejorado de
fluorescencia a boca de pozo. El QFTII involucra la medición de la fluorescencia
en dos longitudes de onda en vez de la medición en una sola longitud de onda
del método QFT original. Obteniendo la razón entre estas dos mediciones es
posible estimar el tipo de aceite que se encuentra en la muestra así como su
fluorescencia intrínseca.
• La conversión de las mediciones de fluorescencia a porcentaje de peso aceite y
grados API la realiza un programa basado en PC (DataLogger), el cual monitorea
las lecturas de fluorescencia mediante un enlace de datos serial.
• Dado que se obtiene un estimado del tipo de aceite es posible calcular la corrección
por pérdidas de UV por absorción. Estas correcciones se aplican a las lecturas
adquiridas y el operador es notificado cuando se requiere diluir la muestra debido
a una absorción excesiva.
Teoría cuántica de campos
• La fluorescencia de los aceites proviene de las
moléculas aromáticas presentes en todos los
tipos de aceites. El proceso de la fluorescencia
se muestra esquemáticamente en la fig 1.
• La absorción molecular de radiación UV causa una
transición electrónica aórbitas de alta energía.
Puesto que las longitudes de las ligas de equilibrio
cambian durante este proceso, las moléculas
excitadas tendrán un exceso de energía vibratoria el
cual se pierde rápidamente por colisiones con otras
moléculas. Después de aproximadamente 10
nanosegundos de
colisiones elelectrón regresa a su estado orbital de
equilibrio emitiendo radiación
omnidireccional de longitud de onda mayor. Dado
que la radiación emitida es de una longitud y
dirección de onda diferente a la de la radiación de
excitación,se pueden diseñar fácilmente
fluorómetros de manera tal que discriminan la
detección de rayos incidentes logrando además una
alta sensibilidad.
Esquema del Proceso de Fluorescencia.Fig 1.
Fig 2 Esquema óptico general empleado en el fluorómetro 10-AU.
• Para intervalos que presentan lecturas
bajas de QFT (% de peso de aceite), la
estimación de grados API puede ser
errática debido a la debilidad de la
fluorescencia a 287 nm. Por lo tanto,
dado que estos intervalos no serán de
interés comercial, el valor de grados.
API pueden suprimirse de la gráfica para
lograr un registro más comprensible.
• Otra recomendación es que la columna de
graficación para QFT este
adyacente a la columna de litología y de
gas total, ya que todos estos parámetros
están cercanamente relacionados.
• QFTII representa un avance sobre los anteriores métodos de medición de fluorescencia en sitio, ya que
esta técnica evita los juicios cualitativos y proporciona valores reproducibles en términos significativos
para el analista del registro y de los ingenieros petroleros. El usuario debe, sin embargo, estar
consciente de que los resultados QFTII están basados en tendencias empíricas las
• los cuales exhiben considerables dispersiones.
• QFTII presenta su mayor utilidad cuando se emplea como una herramienta para el registro de
hidrocarburos en vez de un sustituto de los análisis de mayor precisión efectuados en laboratorios
especializados.
• La pata habilidad para interpretar los resultados QFTII es grandemente mejorada cuando se dispone de
lecturas confiables de gas total.
• Las consideraciones en paralelo de QFTII y de gas proporcionan más información que cuando se analizan
las mediciones de cada uno de ellos por separado, además estas consideraciones permiten un cierto
grado de control de calidad de la información.
• Cuando los resultados de los análisis se usan apropiadamente en combinación con los datos de gas, QFTII
auxiliará en la toma de mejores decisiones de costo-beneficio, particularmente cuando no se disponga
de registros eléctricos o estos son difíciles de interpretar.
•
Fluorómetro de doble filtro modelo 10-AU de Turner Designs y
Programa QFTII DataLogger.
Componente y número de pieza
• Fluorómetro QFTII para Registro de hidrocarburos……………… 10-AU-015-CE
• El sistema incluye un fluorómetro de campo de Turner Designs con cable de alimentación y
comunicación serial para señales, un sistema de flujo continuo de 1 mm, filtros ópticos,
lámparas, accesorios para el manejo del fluido y fusibles.
• Kit de repuesto para el manejo del fluido……………………...…….. 10-AU-165
• Jeringa para la inyección de muestra……………………...…………. 10-AU-155
• Filtros ópticos para QFTII, filtro de excitación y emisión………………10-AU-147
• Sistema de conjunto para inyector……………………...………………10-AU-145
• Sistema de flujo continuo de 1 mm……………………...………………10-AU-140
• Fusibles de 4 Amperios., CC……………………...…………………………10-AU-064
• Lámpara de cuarzo clara……………………...…………………………10-046
• Filtro de excitación, 254 nm……………………...……………………. 10-38R
• Filtro ND ……………………...…………………………………… 10-032
• Botella con material absorbente de repuesto……………………...……. 10-023
• Filtro de emisión, 365 nm……………………...…………………….. 034-0044
• Filtro de emisión, 289 nm……………………...…………………….. 034-0038
• Programa de adquisición y conversión de datos………………………… QFTII DataLogger
Descripción y análisis avanzados de corte
PARÁMETROS DE
PERFORACIÓN
Sensores e instalación
• Sensores soldados en su lugar
• Conectores de bloqueo por torsión simples
• Sensores de medición directa de nueva
generación:
• Carga de gancho, sensor extensométrico directo
• Profundidad, compensador
• Sensores de pH, y azufre de Hidrogeno pHS
• Nivel de combustible, nivel de agua, flujo de
combustible
EQUIPO DE
SUPERFICIE &
INSTRUMENTOS
Parámetros de ingeniería a registrar:
• Profundidad total-Prof Total • Tiempo de retraso- Tiempo de Atrzo
• ROP-Tasa de penetración • Flujo de entrada/salida- Flujo de entrada /Salida
• Peso WOH en el gancho
• Temperatura de entrada/salida – Temperatura de entrada/salida
• Velocidad del gancho-Veloc del Gancho
• Peso de lodo de entrada/salida–Peso de lodo de entrada/salida
• Altura del gancho-Altura de Gancho
• WOB-Peso en la broca • Resistividad entrada/salida-Resistividad entrada Salida
• RPM-Rev por Min • Conductividad de entrada/salida
• Torque rotatorio- Torque en rotaria • Volúmenes de barro-Volúmenes de lodo
• Prensa de tubo vertical - Presion StandPipe
• Gas total - Gas total
• Prensa de Cabeza de Pozo. Prensa Cabeza
• Cromatografía de gases-Chromat de Gases
del Pozo
• SPM y total – Carreras/min-Totales • H2S / CO2 -
• Golpes de bomba- Strocadad de Bomba • Exponente D – Exponente D
Unidades
Pozos múltiples
Ahorrar Indicador
Pestaña
Impresora
Vista de gráfico
Escala del gráfico
Información sobre herramientas
Base de datos
Gráficos
Cromatografía
Cromatografía
Pantalla táctil (PantallaTactil)
• Interfaz muy fácil de aprender para el equipo de
perforación
• Alarmas, tipo claxon. (fuerte)
• Programables "Teclas de acceso rápido"
• Botones grandes, el usuario puede usar guantes
• La fuente de energía sin interrupción(1 hora)
• Certificado para uso en ubicaciones peligrosas
• Se puede instalar cualquier número.
Sistemas de Monitoreo de
Perforación de Pozos
• Sistema de monitoreo de perforación no tripulado
• Tecnología cliente-servidor
• Opera por Internet
• Instalación permanente en plataforma
• Reemplace el geologger y medidores discretos
• Escalable desde PVT hasta monitoreo total de la
plataforma
• Fácil de operar e instalar
El servidor
• Diseño robusto de "caja negra"
• Impermeable al mal poder
• Intrínsecamente seguro Clase 1 Div 2 Grupo D
• Sistema operativo QNX "Nuke Proof"
• Sistema de adquisición de datos-Rápido
• Potencial de expansión prácticamente ilimitada
• Base de datos completa de tiempo y profundidad
Transmisión de datos
• Cualquier PC del mundo puede conectarse a un
pozo o una base de datos utilizando Internet.
• Los usuarios de la red del sitio del pozo
pueden tener acceso las 24 hrs.
Conectividad
Los Reportes, como los reportes matutinos o los reportes de bit•s,
sTehpeuW edeenllW
genizeararrdacuotonmnáetcictsamtoentthei.rPdopr aerj,tylos reportes
de uso de Barrenas se generan exportando los datos de las 24
hosroafstawnaterreiotrhersoauugnhaibnadsuesdterydasttoasnddeaM
rdicdrroisvoefrtsA: acceso.
Se eje–cuM
taicurnoasocoftnAsuclcteaspsa, rEaxocbetlener los datos requeridos
(como–pDrorm
illeindgioE, ngOinPem
R iciantiomnos, profundidad
erainxgimAopyplm
raA
per•foL hazlo
daS,,tideimgpitoaldeanfodnW etSc. oEul tupsuutaraiondinignrpesuat a:
información como los costos diarios. El informe es creado
ecetniotenaplo, rceAmcceenstisn. empresas de servicios g
autom–átD
iciarm
– Programas de registro, Detectores de gas, Qlog
Todos los datos están disponibles al final del pozo para su
análisis.
PLAN DE EMERGENCIA ACCIDENTES LABORALES
•Mudlogger o personal del taladro o
•Accidente/Incidente
•Personal del Rig en el taladro • aplica primeros auxilios
•Taladro, base, plataforma
•Activa el plan y comunica la emergencia. •Si el caso es americano
•Accidente de tránsito, accidentes laborales,
•al supervisor de línea, Coordinador de •En caso de incendio, explosión o derrame,
•enfermedad profesional o no profesional,
•Operaciones o Coordinador de SHA •aplicar Contingencias y pedir asistencia
•Incendio
•Centro de emergencias de SHELLY
•Supervisor de Guardia o Coordinador de SHA
•hace arreglos para el transporte según las condiciones
•Notifica a Gerencia de Operaciones
•y sitio del accidente y da apoyo por explosión, incendio,
•y/o Encargado de departamentos
• derrames y/o accidentes
•Personal de SHA presta el apoyo logístico necesario y
•verifica que se cumpla con los requerimientos para
•Se informa al supervisor de la plataforma
•casos de emergencia, asesora en la preparación
• quienes prestan
•de informes e investigación del accidente, forma parte-
•apoyo logístico y
•del comité de investigación si es necesario y mantiene
•Legalmente sí es necesario
•contacto con el cliente
Capacidades avanzadas
• Monitoreo de vibraciones (Stick-slip)
• Torques de Ajuste de Brocas y Tuberías
• Reemplazar la instrumentación de la plataforma:
• Sistemas de control de Plataformas:
– Perforadora automática
– CrownSaver (Protector de Corona)
– Estrangulador electrónico.
Schlumberger IriSphere Look-Ahead-While-
Servicio de perforación
• https://www.youtube.com/watch?v=WGNQnHko1Oc
• El servicio de anticipación durante la perforación de IriSphere combina
mediciones direccionales profundas con inversión automatizada avanzada
para detectar con precisión las características de la formación antes de la
barrena mientras administra los riesgos de perforación, optimizando la
ubicación de la tubería de revestimiento y la ubicación de la extracción de
testigos.
• La capacidad de anticipación en tiempo real mientras se perfora se
obtiene mediante el uso de transmisores multifrecuencia y subs
direccionales multireceptores.
• Las señales electromagnéticas (EM) se envían desde el transmisor a la
formación y los receptores las recuperan para permitir la mejora de la
sensibilidad de anticipación y los perfiles de resistividad.
Descripción y análisis avanzados de corte
Descripción y análisis avanzados de corte
• HRDM-Microscopio digital de alta resolución, Microscopia Digital de Alta Resolución (200X)
• XRD – Difracción XRCuantifica la Mineralogía para mejor identificación de la composición de las Rocas
• XRF - XRFluorescencia-Fluorescencia de RX para identificación En ~Tiempo Real de datos geoquímicos
incluyendo datos elementales de los Minerales, (hasta 50 elementos en ppm)
• GR-Sintético-Ambiente de depósito, mejora la evaluación del Potencial de Producción, evaluación entre
pozos.
Ventajas
• Identifica Formaciones Completas, mayor conocimiento de la formacion durante la perforación:
• Mejorar las tomas de decisiones operativas
• Datos enviados a expertos fuera del Pozo para su análisis (menos personal en el Rig)
• https://www.youtube.com/watch?v=l0CRuuFvxPk
TECNOLOGIA DE ANALISIS DE INCLUSION DE
FLUIDOS EN POZOS DE HIDROCARBUROS
Llevando el análisis de inclusión de fluidos al sitio del pozo.
El análisis de inclusión de fluidos hechos en Laboratorios Grandes, han sido Optimisados y llevados a operaciones de
campo y al lugar de la perforación de pozos en áreas remotas.
• El análisis a nivel de laboratorio de los fluidos porosos atrapados y el perfil químico en tiempo real del gas de lodo se
pueden realizar en el sitio del pozo.
• El espectrómetro de masas para pozos DQ1000, portátil y automatizado, proporciona análisis y evaluación de fluidos de
formación semicuantitativos en tiempo real. Puede medir hidrocarburosdo1– C5y C6-DO10
• Puede identificar las tres clases principales de especies orgánicas volátiles (alcanos, cicloalcanos y aromáticos)
• Monitorear especies químicas con solubilidad variable en agua, como benceno, tolueno, n-hexano y ciclohexano.
• La versatilidad del analizador DQ1000 permite una mejor toma de huellas geoquímicas para estudios de
compartimentación y tipo de fluido y ayuda a garantizar la salud del BHA y reducir los costos de perforación.
• Sin la necesidad de una separación cromatográfica previa, el analizador DQ1000 utiliza espectrometría de masas de cuadrupolo directo
para ionizar, aislar, detectar y monitorear hidrocarburos y distinguir clases de especies orgánicas volátiles.
TECNOLOGÍA DE INCLUSIÓN DE FLUIDO FIT
Las tecnologías de inclusión de fluidos se utilizan para analizar fluidos atrapados en material rocoso, con un
enfoque en determinar el origen y la historia geológica de rocas y fluidos.
• Los proyectos van desde estudios de una sola muestra o de un solo pozo hasta evaluaciones regionales de múltiples
pozos.
• Para los yacimientos convencionales, las preguntas típicas están relacionadas con la roca madre activa, la
migración, las paleoacumulaciones, la efectividad del sello, los cuasi accidentes y la proximidad a la carga, y el
momento de la carga.
• Para los yacimientos no convencionales, las inclusiones fluidas pueden ayudar a identificar las penetraciones
verticales y horizontales más productivas, proporcionando información útil para la fracturación por etapas, así
como los juegos de recursos emergentes y los límites regionales para el mapeo de prospectos.
• Las capacidades de las tecnologías de inclusión de fluidos están integradas para proporcionar un análisis rápido y
automatizado de todo el pozo a partir de cortes de pozos o muestras de núcleos de cualquier edad mediante la
integración deXRFpara perfiles elementales, imágenes de alta resolución en fluorescencia visible yUV, y análisis
del petróleo y especies de gas atrapadas en el material rocoso.
Permite desarrollar modelos digitales con el análisis automático de fluidos atrapados en las rocas.
Servicios de laboratorio
Determinar el origen y el historial geológico de rocas y fluidos permite abordar mejor los desafíos de caracterización de
yacimientos y sistemas petroleros, y le ayudará a gestionar los riesgos de exploración y evaluación.
• Análisis de estratigrafía de inclusión de fluidos (FIS, Fluid Inclusion Stratigraphy)
• Petrografía de inclusión de fluidos..
• Microtermometría de inclusión de fluidos.
• Petrografía orgánica.
• Análisis elemental de Fluorescencia de rayos X automatizado PDQ-XRF
• PDQ-XRF® : Técnica de fluorescencia de rayos X que proporciona análisis elemental de cortes
para compararlos conFIS, petrografía y fotografía con el fin de evaluar tipos de rocas y
cemento, tendencias interpolares puntuales definidas por petrografía a otras partes del
conjunto de datos y se utiliza como herramienta estratigráfica para la medición de pozo a
pozo y para el mapeo horizontal retrospectivo de pozos.
• Fotografía automatizada de alta resolución RockEye
• PetroFecta- Análisis automatizado de composición de elementos y fluidos atrapados.
Registro convencional
• Sin la necesidad de una preparación cromatográfica, el analizador DQ1000 utiliza espectrometría de masas de cuadrupolo directo para
ionizar, aislar, detectar y monitorear hidrocarburos y distinguir clases de especies orgánicas volátiles.
• Sin la necesidad de una preparación cromatográfica, el analizador DQ1000 utiliza espectrometría de masas
de cuadrupolo directo paraionizar, aislar, detectar y monitorearhidrocarburos y distinguir clases de
especies orgánicas volátiles.
PERFIL
Proporciona un marco litológico y estratigráfico.
• Diseñado para usar junto con FIS (Estratigrafía de inclusión fluida)
• Evalúa más de 30 oligoelementos mayores y menores
• Estimar marcadores mineralógicos y químicos entre pozos
• Aplicable a rocas de cualquier edad y tipo.
• Integrarse eficazmente con la información bioestratigráfica
Aplicaciones
• Estratigrafía química para clasificación en secciones verticales u
horizontales monotonas
• Ambiente depositacional, diagénesis, facies y procedencia.
• Distribución y abundancia relativa de cementos.
• Comportamiento de la roca relevante para la terminación (p. Ej., Silíceo vs.
rico en arcilla)
