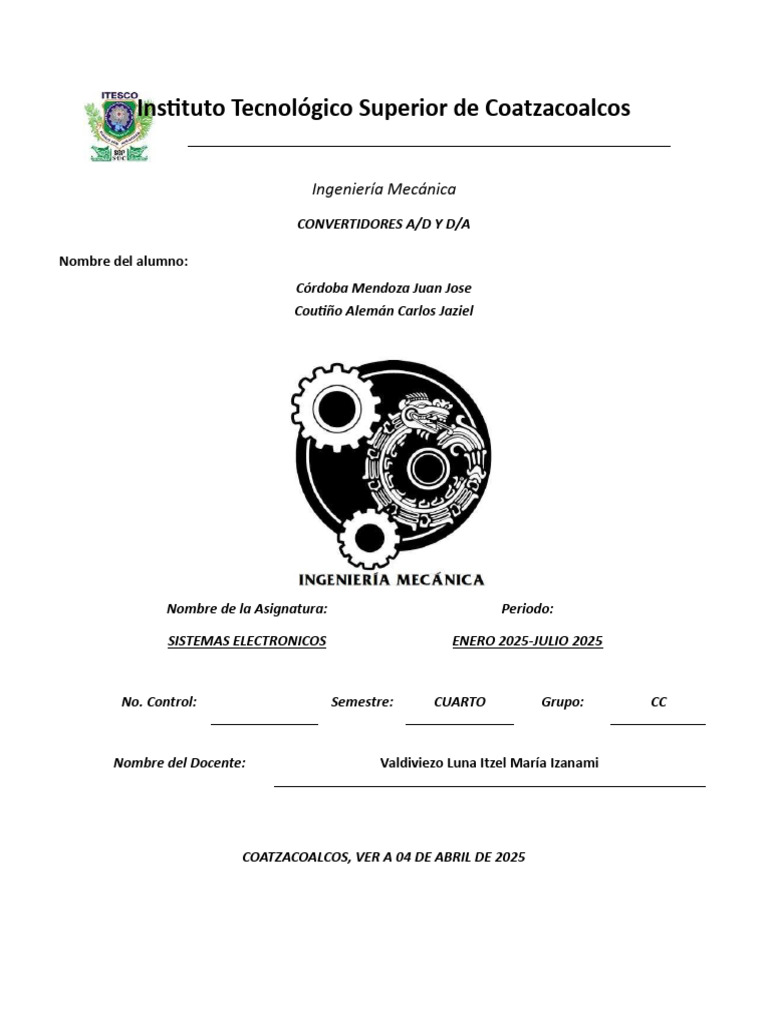

Instituto Tecnológico Superior de Coatzacoalcos
Ingeniería Mecánica
CONVERTIDORES A/D Y D/A
Nombre del alumno:
Córdoba Mendoza Juan Jose
Coutiño Alemán Carlos Jaziel
Nombre de la Asignatura: Periodo:
SISTEMAS ELECTRONICOS ENERO 2025-JULIO 2025
No. Control: Semestre: CUARTO Grupo: CC
Nombre del Docente: Valdiviezo Luna Itzel María Izanami
COATZACOALCOS, VER A 04 DE ABRIL DE 2025
INTRODUCCION
Para comenzar queremos dar a conocer que en esta
investigación hablaremos sobre el tema de los
convertidores a/d y d/a, ya que en el mundo de la
electrónica son esenciales debido a que son los
convergentes de señales entre los dominios analógicos y
digitales.
¿Que son?
Los convertidores digital-analógico (D/A) y analógico-digital (A/D)
son el interfaz entre el mundo real o analógico, y el mundo de la
computación o digital. Una señal analógica transmite información
en función de su nivel de tensión o de intensidad, frecuencia u
otras variables continuas. Una señal digital almacena la
información mediante una serie de bits que están fijados a unos
rangos de tensión alto o bajo, que se consideran como 1 ó 0
lógico. Los convertidores D/A y A/D son necesarios, ya que la
mayoría de los sistemas de control convierten fenómenos físicos
como la temperatura, presión, peso, etc a señales eléctricas o
viceversa. Por tanto, las entradas y salidas del sistema deberán
ser analógicos. Por otro lado, los sistemas electrónicos digitales
son menos sensibles al ruido que los sistemas analógicos y
permiten procesar los datos mediante circuitos digitales más
rápidos y más precisos que los circuitos analógicos. Según esto,
en un sistema electrónico se requerirá un convertidor A/D que
transforme las entradas analógicas en señales digitales, un
circuito digital que procese los datos, generando unas salidas
digitales, y un convertidor D/A, que transforme las señales
digitales en analógicas. Seguidamente se estudian algunas
estructuras típicas para realizar conversiones D/A y A/D,
comenzando por las primeras, ya que muchas estructuras de
convertidores A/D utilizan convertidores D/A. En este estudio no
se detallan en profundidad los problemas de diseño electrónico
de los dispositivos, sino que se estudian estas estructuras desde
un punto de vista general.
La imagen de arriba muestra un circuito que a/d para mostrar el valor
digital obtenido de una señal analógica.
En esta otra imagen se muestra un circuito en el que se realiza una
convergencia a/d de 10 bits.
ANTECEDENTES
La conversión analógico-digital inicia con el muestreo de
señales. Se toman valores discretos de la señal en
momentos determinados. Esto se hace según la
frecuencia de muestreo.
Para un buen resultado, la frecuencia de muestreo ha de
ser alta. De hecho, debe ser al menos el doble de la
máxima frecuencia de la señal. Así lo indica el teorema de
Nyquist.
Diagramas:
Donde :
Bn es el bit más significativo
Sumado inversor:
Si solo esta cerrado el switch S¹: Vo= Vr R/2nr
Bj= 0 interruptor abierto
Bj= 1 interruptor cerrado
Conversor A/D
Resumen gráfico:
Entrada analógica continua
→ Muestreo en el tiempo
→ Cuantización en amplitud
→ Codificación en binario
= Salida digital
Funcionamiento:
Procesos de un ADC y CAD
El convertidor ADC (Analog-to-Digital Converter) tiene que efectuar
los siguientes procesos:
1. Muestreo de la señal analógica
2. Cuantización de la propia señal
3. Codificación del resultado de la cuantización, en código binario
El muestreo es el proceso de convertir una señal analógica en una
señal digital tomando muestras a intervalos regulares. El período de
muestreo (Ts) es el tiempo entre dos muestras consecutivas,
mientras que la frecuencia de muestreo (fs = 1/Ts) indica cuántas
muestras se toman por segundo, medida en kHz.
Durante el muestreo, la señal de tiempo continuo se convierte en
una señal de tiempo discreto, lo que permite su digitalización. A
mayor frecuencia de muestreo, mayor será la calidad y fidelidad de
la señal digital. Posteriormente, los valores muestreados se
cuantifican, asignando valores numéricos a cada muestra.
• Muestreo: Proceso de conversión de una señal analógica en
digital.
• Período de muestreo (Ts): Tiempo entre muestras consecutivas.
• Frecuencia de muestreo (fs): Cantidad de muestras por
segundo, medida en kHz.
• Conversión de señales: De tiempo continuo a tiempo discreto.
• Calidad del audio digital: A mayor frecuencia de muestreo, mayor
fidelidad.
• Cuantización: Asignación de valores numéricos a las muestras
obtenidas.
Desarrollo de los Convertidores A/D y D/A
Los convertidores Analógico-Digital (A/D) y Digital-Analógico (D/A)
han evolucionado significativamente desde sus primeras
implementaciones hasta las tecnologías avanzadas actuales. Su
desarrollo ha sido impulsado por la necesidad de mejorar la
precisión, velocidad y eficiencia en la conversión de señales en
aplicaciones como audio, telecomunicaciones, imagen y sistemas
de control.
Etapas de desarrollo:
Primeras generaciones (décadas de 1940-1960)
Los primeros convertidores eran mecánicos y basados en circuitos
de tubos de vacío.
Su uso estaba limitado por el alto consumo de energía y el tamaño
voluminoso.
Se empleaban en radares y sistemas de telecomunicaciones
militares.
Era de los transistores (décadas de 1960-1980)
La aparición de los transistores permitió la creación de circuitos más
compactos y eficientes.
Se desarrollaron los primeros convertidores de aproximaciones
sucesivas (SAR), más rápidos y precisos.
Se expandió su uso en la industria automotriz y sistemas de control
industrial.
Avance del silicio y los circuitos integrados (décadas de 1980-
2000)
La miniaturización y el aumento en la densidad de los circuitos
mejoraron la velocidad y resolución de los convertidores.
Se introdujeron los convertidores sigma-delta (ΣΔ), usados en audio
digital y mediciones de alta precisión.
Se masificaron en dispositivos electrónicos como CD players,
teléfonos móviles y computadoras.
Era de la alta velocidad y baja potencia (2000-presente)
Se optimizó el consumo energético y se mejoraron las tasas de
muestreo.
Los convertidores A/D y D/A actuales alcanzan resoluciones de
hasta 24 bits y velocidades de muestreo en el orden de los GHz.
Son esenciales en telecomunicaciones 5G, sensores IoT,
procesamiento de imágenes y aplicaciones biomédicas.
Aplicaciones actuales
• Audio digital: Mejora en calidad de sonido en grabaciones y
transmisión.
• Imagen y video: Uso en cámaras digitales y streaming de alta
definición.
• Telecomunicaciones: Implementación en redes 5G y transmisión
de datos.
• Automotriz: Sensores y sistemas de asistencia en conducción
autónoma.
• Medicina: Equipos de resonancia magnética y dispositivos de
monitoreo de pacientes.
Conclusión:
