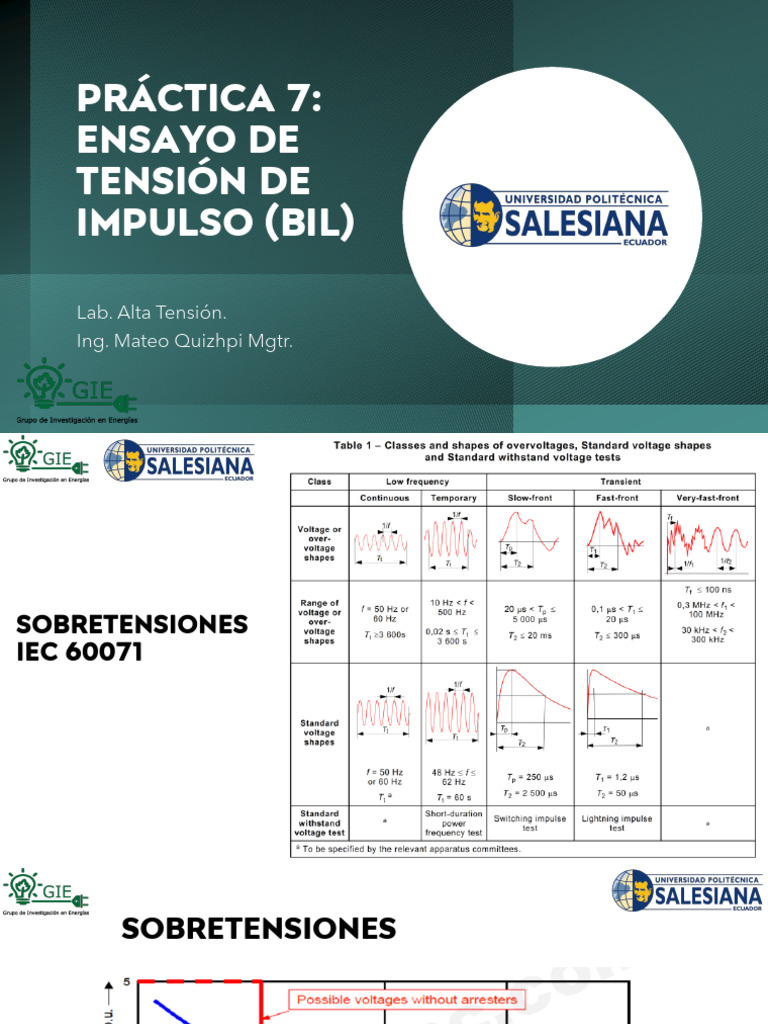

PRÁCTICA 7:

ENSAYO DE
TENSIÓN DE 6.53

IMPULSO (BIL)

Lab. Alta Tensión.


Ing. Mateo Quizhpi Mgtr.
SOBRETENSIONES
IEC 60071

2
SOBRETENSIONES

3
SOBRETENSIONES

4
BASIC IMPULSE LIGHTNING
(BIL)

Los equipos eléctricos, están diseñados para soportar pulsos de

muy alto voltaje a corto plazo, como los que a veces provocan

los rayos y las sobretensiones de conmutación. Estos "picos",

como a veces se les llama, suelen tener un tiempo de subida en

el rango de microsegundos.

BIL de Equipos Eléctricos

El Nivel Básico de Impulso Atmosférico (basic lightning impulse

insulation level - BIL) es el voltaje de impulso máximo que un


Item 8, std IEEE 4-2013.
equipo eléctrico puede soportar sin sufrir daños.

5
SELECCIÓN DEL NIVEL DE AISLAMIENTO
ESTÁNDAR DEL EQUIPO – IEC
El nivel de aislamiento estándar del equipo generalmente viene dado por un conjunto de dos
voltajes soportados estándar.
Para equipos en Rango I (1 kV a 245 kV), el nivel de aislamiento estándar viene dado por lo
siguiente:
• La tensión soportada de baja frecuencia y corta duración.
• El nivel básico de aislamiento de impulso tipo rayo (BIL)

Las tensiones de la Tabla 2 se toman de IEC 60071-1.

6
SELECCIÓN DEL NIVEL DE
AISLAMIENTO ESTÁNDAR
DEL EQUIPO – IEC

7
SELECCIÓN DEL NIVEL DE AISLAMIENTO
ESTÁNDAR DEL EQUIPO - IEC
Para equipos en Rango II (>245 kV), el nivel de aislamiento estándar viene dado por lo siguiente:
• El nivel básico de aislamiento de impulso de conmutación (BSL).
• El nivel básico de aislamiento de impulso tipo rayo (BIL).

Las tensiones de la Tabla 3 se toman de IEC 60071-1.

8
SELECCIÓN DEL NIVEL DE
AISLAMIENTO ESTÁNDAR
DEL EQUIPO – IEC

9
SELECCIÓN DEL NIVEL DE AISLAMIENTO
ESTÁNDAR DEL EQUIPO – ANSI/IEEE
El nivel de aislamiento estándar del equipo
generalmente viene dado por un conjunto de dos
voltajes soportados estándar.
Para equipos en Clase I (15 kV a 242 kV), el nivel de
aislamiento estándar viene dado por lo siguiente:
• La tensión soportada de baja frecuencia y corta
duración.
• El nivel básico de aislamiento de impulso tipo rayo
(BIL)
Las tensiones de la Tabla 1 se toman de ANSI C84.1-
2006 y el IEEE Std C62.82™-2022 , con la excepción
de que para medias tensiones la tabla comienza con
15 kV.

10
SELECCIÓN DEL NIVEL DE AISLAMIENTO
ESTÁNDAR DEL EQUIPO - ANSI/IEEE
Para equipos en Clase II (>242 kV), el nivel de
resistencia de aislamiento estándar viene dado por lo
siguiente:
• El nivel básico de aislamiento de impulso de
conmutación (BSL).
• El nivel básico de aislamiento de impulso tipo rayo
(BIL).

Las tensiones de la Tabla 2 se toman de ANSI C84.1-


2006 y el IEEE Std C62.82™-2022

11
ELEMENTOS

Datasheet
• Aislador Tipo PIN.
• Aislador Polimérico.
• Seccionador.
PROCESOS/DESARROLLO

Determinar los valores del BIL de los


elementos a ser probados.

Determinar los valores de ajuste,


considere:
• 𝑇𝑎𝑚𝑏 , 𝑃 𝑦 𝐻 del lugar de ensayo.

Ensayo de BIL.

• Seco.
• Cámara de Lluvia.

13
PROCESOS/DESARROLLO

Part II

Part I

14
PROCESOS/DESARROLLO

Part II
Part I

𝐶1 ∙ 𝐶2
𝑇1 ≈ 3𝑅1 𝑇2 ≈ 0,7𝑅2 (𝐶1 + 𝐶2 )
𝐶1 + 𝐶2

15
ANÁLISIS DE
RESULTADOS
Contrastar resultados.
Comparar los resultados de laboratorio versus los obtenidos en las
hojas de datos.

Determinar 𝑉50%

Simular Onda 1.2/50

16
CONCLUSIONES Y RECOMENDACIONES
