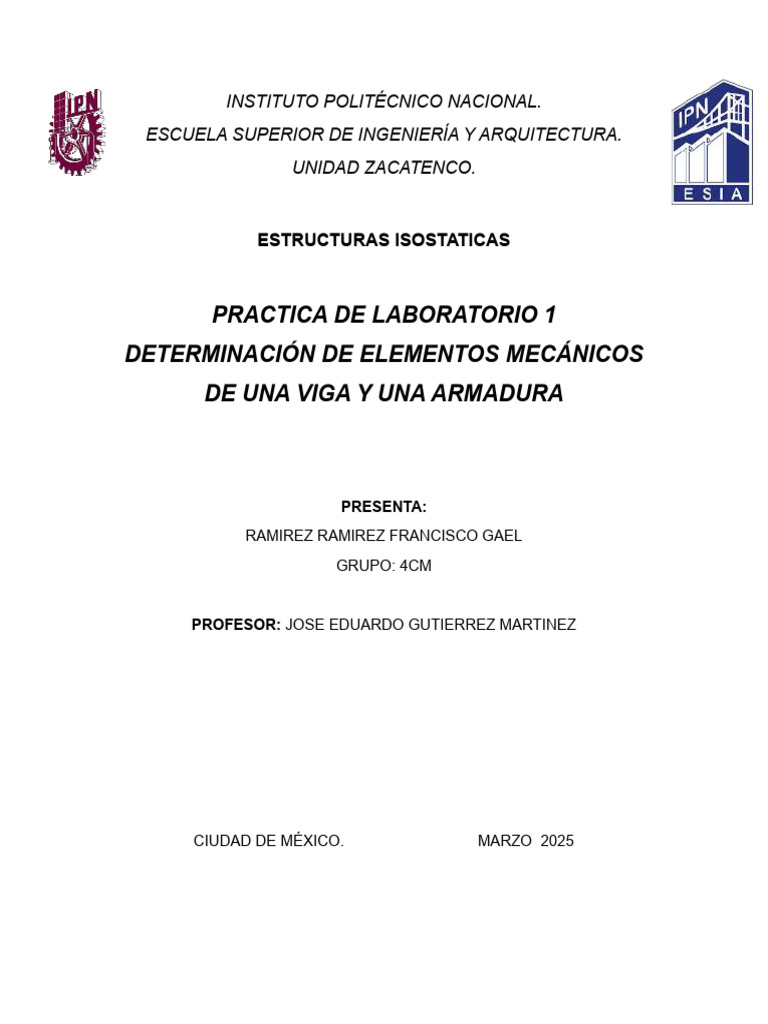

INSTITUTO POLITÉCNICO NACIONAL.

ESCUELA SUPERIOR DE INGENIERÍA Y ARQUITECTURA.

UNIDAD ZACATENCO.

ESTRUCTURAS ISOSTATICAS

PRACTICA DE LABORATORIO 1
DETERMINACIÓN DE ELEMENTOS MECÁNICOS
DE UNA VIGA Y UNA ARMADURA

PRESENTA:
RAMIREZ RAMIREZ FRANCISCO GAEL
GRUPO: 4CM

PROFESOR: JOSE EDUARDO GUTIERREZ MARTINEZ

CIUDAD DE MÉXICO. MARZO 2025

 DETERMINACIÓN DE ELEMENTOS MECÁNICOS DE UNA VIGA Y
UNA ARMADURA

OBJETIVO:
El objetivo de este experimento es analizar de manera práctica el comportamiento
de las fuerzas y momentos que actúan sobre una armadura o una viga, así como
comprender los efectos de la tensión y la compresión dentro de estos elementos
estructurales. A través de pruebas experimentales, se puede observar cómo estas
fuerzas interactúan y se distribuyen en la estructura, lo que permite evaluar su
resistencia y estabilidad.
Además, se estudiará cómo los apoyos empleados en la estructura influyen en la
transmisión de cargas y en la respuesta del sistema ante diferentes tipos de
esfuerzos. Dependiendo del tipo de apoyo utilizado (fijo, móvil o empotrado), se
generan diferentes reacciones que afectan el comportamiento global de la armadura
o la viga. Estos factores son esenciales en el diseño y construcción de estructuras
seguras y eficientes, ya que permiten optimizar la distribución de cargas y minimizar
posibles fallas.
En conclusión, este análisis experimental es fundamental para comprender los
principios de la mecánica estructural, facilitando la aplicación de estos conceptos en
el diseño y evaluación de construcciones como puentes, edificios y otras
infraestructuras.
MATERIAL EMPLEADO;
1-Armadura de acrilico
2-Barras
3-Sensores Straing Gages
4-Viga de acrilico
 5.-Pesos de 10 Nw

CONSIDERACION TEORICAS:
Énfasis en Fuerza Cortante, Torsión y Fuerza Axial en Estructuras
En el análisis estructural, existen diferentes tipos de esfuerzos que influyen en la
estabilidad y resistencia de una construcción. Entre los más importantes se
encuentran la fuerza cortante, la torsión y la fuerza axial, ya que afectan
directamente el desempeño de los elementos estructurales bajo diversas
condiciones de carga. Comprender estos esfuerzos es clave para diseñar
estructuras seguras y eficientes.
1. Fuerza Cortante
La fuerza cortante es una carga externa
que actúa en dirección perpendicular al eje
longitudinal de un elemento estructural,
como una viga, una columna o cualquier
otro componente de soporte. Este esfuerzo
tiende a producir un deslizamiento o
separación en la zona donde se aplica, generando un efecto de corte.
• Importancia:
o Determina la resistencia de una estructura frente a cargas laterales y
distribuidas.
o Es un factor crítico en el diseño de conexiones y uniones
estructurales, ya que pueden ser puntos vulnerables.
o Influye en la selección de materiales y refuerzos para evitar fracturas
prematuras.
2. Torsión
La torsión ocurre cuando se aplica un momento de fuerza alrededor del eje
longitudinal de un elemento estructural. Esto genera un esfuerzo que trata de
hacer girar o torcer la pieza, lo que puede provocar deformaciones y fallas si no se
considera adecuadamente en el diseño.
• Importancia:
o Es fundamental en elementos que soportan cargas excéntricas o
asimétricas, como vigas en voladizo y ejes mecánicos.
o Afecta la estabilidad de estructuras sometidas a fuerzas dinámicas,
como puentes y torres.
o Requiere el uso de materiales con buena resistencia al giro, como
perfiles tubulares o secciones cerradas.
3. Fuerza Axial
La fuerza axial es aquella que actúa a lo largo del eje longitudinal de un elemento
estructural y puede clasificarse en dos tipos:
• Compresión: Cuando la fuerza empuja el elemento, tratando de acortarlo.
• Tensión: Cuando la fuerza tira del elemento, intentando alargarlo.
Ambos tipos de fuerza axial son comunes en pilares, cables de suspensión y
columnas de soporte.
• Importancia:
o Determina la capacidad de carga de los elementos estructurales,
especialmente en edificaciones y puentes.
o Es esencial para garantizar la estabilidad y evitar el pandeo en
estructuras sometidas a esfuerzos de compresión.
 o Influye en el diseño de materiales con propiedades mecánicas
adecuadas, como el acero y el hormigón reforzado.
Fuerza en las Estructuras
Cuando se habla de fuerzas estructurales, se hace referencia a los esfuerzos que
deben soportar las estructuras debido a cargas externas, ya sean permanentes
(peso propio de la construcción) o variables (viento, sismos, carga de personas,
etc.).
Dentro de una estructura predeterminada, se analizan diversos esfuerzos, pero los
más relevantes suelen ser:
• Compresión: Se produce cuando una fuerza empuja un material hacia
adentro, reduciendo su tamaño. Es común en columnas y pilares.
• Flexión: Es el esfuerzo que se genera cuando un material se dobla bajo una
carga aplicada, como en vigas y losas.
Tipos de Fuerzas Principales en una Estructura
Fuerza Cortante
La fuerza cortante es una carga externa aplicada de manera perpendicular al eje
longitudinal de un elemento estructural, como vigas, columnas o muros. Este
esfuerzo tiende a cortar o deslizar el material en la zona donde actúa, generando
un posible punto de falla.
• Importancia en estructuras:
o Se debe analizar en vigas y losas para evitar fisuras y roturas.
o Es clave en la resistencia de los elementos sometidos a cargas
dinámicas, como sismos o viento.
o Afecta la seguridad en uniones y conexiones estructurales.
Torsión
La torsión es el esfuerzo que se genera cuando se aplica un momento de fuerza
alrededor del eje longitudinal de un elemento. Es decir, es la tendencia de una
pieza a girar debido a una carga aplicada de manera tangencial.
• Importancia en estructuras:
o Es común en elementos como ejes, vigas en voladizo y estructuras
sometidas a cargas asimétricas.
o Si no se diseña correctamente, puede provocar grietas o fallas por
torsión en el material.
 o Se controla mediante el uso de materiales con buena resistencia al
giro, como perfiles tubulares o secciones cerradas.
Fuerza Axial
La fuerza axial es aquella que actúa en la dirección del eje longitudinal de un
elemento estructural. Puede ser de dos tipos:
• Compresión: Cuando la fuerza empuja el material, reduciendo su longitud
(presente en columnas y pilares).
• Tensión: Cuando la fuerza jala el material, estirándolo (común en cables,
tirantes y algunos elementos de acero).
• Importancia en estructuras:
o Es esencial en el diseño de columnas, pilares y soportes de puentes.
o Si la compresión es excesiva, puede producir pandeo en columnas
delgadas.
o En estructuras de acero y concreto, es clave en la distribución de
cargas verticales.
Elementos Estructurales
Los elementos estructurales son las partes de una construcción diseñadas para
proporcionar resistencia, estabilidad y rigidez a la edificación. Su función principal
es soportar cargas de la estructura, así como otras fuerzas externas como sismos
y vientos.
Los principales tipos de elementos estructurales son:
• Muros de carga de mampostería: Son paredes diseñadas para soportar el
peso de la construcción. Están compuestos por materiales como bloque,
tabicón, tabique o ladrillo, adobe e incluso piedra. Dependiendo de su
refuerzo, pueden ser:
o Muros de mampostería confinada: Incluyen refuerzos verticales
(castillos) y horizontales (dalas o cadenas), lo que aumenta su
resistencia.
o Muros de mampostería reforzada: Son muros estructurales con
refuerzo interno y acabado aparente, lo que les otorga resistencia
adicional.
o Mampostería simple: No cuenta con refuerzo estructural significativo,
por lo que su capacidad de carga es limitada.
Muros de Concreto
Los muros de concreto son paredes estructurales diseñadas para resistir cargas
verticales y horizontales. Pueden ser utilizados como muros de carga, que
soportan el peso de la edificación, o como muros divisorios, que cumplen una
función de separación de espacios sin contribuir significativamente a la resistencia
estructural.
• Características:
o Hechos de concreto reforzado con varillas de acero para mayor
resistencia.
o Pueden ser prefabricados o colados en sitio.
o Ofrecen gran durabilidad y resistencia al fuego.
Columnas
Las columnas son elementos verticales que soportan cargas de compresión y
transmiten el peso de la estructura hacia la cimentación. Se pueden fabricar con
diferentes materiales, dependiendo del tipo de edificación y su uso estructural.
• Tipos de columnas según material:
o Concreto reforzado: Utilizadas en edificios y puentes por su
resistencia a cargas elevadas.
o Acero: Comunes en rascacielos y estructuras metálicas debido a su
alta resistencia y flexibilidad.
o Madera: Empleadas en edificaciones tradicionales o estructuras
temporales.
Vigas o Trabes
Las vigas (también llamadas trabes) son elementos horizontales que soportan
cargas y distribuyen esfuerzos dentro de una estructura. Conectan columnas y
muros, y permiten la transmisión de cargas desde los pisos o techos hacia los
apoyos.
• Tipos de vigas según material:
o Concreto reforzado: Comunes en construcciones de gran tamaño.
o Acero: Usadas en estructuras industriales y puentes por su
resistencia y ligereza.
o Madera: Empleadas en construcciones rústicas o viviendas
pequeñas.
Losas
Las losas son los pisos estructurales en niveles superiores de una edificación y
están diseñadas para soportar cargas de uso y distribución. Generalmente están
construidas con concreto reforzado y pueden ser de diferentes tipos, según el
método constructivo empleado.
• Tipos de losas:
o Macizas: Totalmente de concreto, utilizadas en construcciones de
gran resistencia.
o Aligeradas: Incorporan elementos huecos para reducir peso sin
perder resistencia.
o Prefabricadas: Se fabrican en planta y luego se ensamblan en obra.

Escaleras
Las escaleras son elementos estructurales diseñados para conectar distintos
niveles dentro de una edificación. Pueden ser interiores o exteriores y están
construidas con diferentes materiales según el diseño y la función.
• Tipos de escaleras según material:
o Metálicas: Ligeras y versátiles, empleadas en industrias y estructuras
modulares.
o De concreto: Resisten grandes cargas y son comunes en edificios y
viviendas.
Nota: Aunque las escaleras forman parte de la construcción, suelen considerarse
un sistema independiente dentro de la estructura de la edificación, ya que su
diseño puede variar en función de las necesidades específicas de cada
construcción.
Cimentación
La cimentación es la base de cualquier estructura y su función es transferir las
cargas del edificio al suelo de manera segura y uniforme. Existen varios tipos de
cimentación, dependiendo del tipo de suelo y las cargas que debe soportar la
estructura.
• Tipos de cimentación:
o Zapatas de concreto o mampostería de piedra: Usadas en terrenos
firmes con cargas moderadas.
o Cajones o pilotes: Empleados en suelos poco resistentes o en
edificaciones de gran altura donde se requiere mayor estabilidad.
Otros Elementos Estructurales
Existen otros componentes que contribuyen a la estabilidad y resistencia de una
estructura:
• Diagonales de acero: Se utilizan en estructuras metálicas para brindar
refuerzo y evitar deformaciones.
• Cables de acero: Se usan en puentes colgantes, estructuras tensadas y
edificios con refuerzos sísmicos.

Procedimiento para el Análisis de Armaduras y Vigas

1. Representación Gráfica de la Estructura
El primer paso en el análisis estructural consiste en dibujar la armadura o viga de
acuerdo con las especificaciones dadas. Esto implica:
 • Identificar y representar cada uno de los elementos estructurales, como
barras, nodos y apoyos.
• Etiquetar las fuerzas externas aplicadas sobre la estructura.
• Indicar las dimensiones y condiciones de carga que se analizarán.
Este esquema será la base para los cálculos posteriores.
2. Identificación de las Fuerzas en las Barras
Una vez representada la estructura, se identifican las barras a analizar, en este
caso las barras 1, 2 y 3. Se deben determinar:
• El tipo de esfuerzo en cada barra (compresión o tracción).
• La magnitud de las fuerzas aplicadas sobre cada elemento.
• Las condiciones de apoyo y cómo influyen en la distribución de fuerzas
dentro de la estructura.
3. Cálculo de la Estabilidad y Reacciones
Antes de analizar las fuerzas internas, es crucial determinar si la estructura es
estable y está en equilibrio. Para ello, se aplican las ecuaciones de equilibrio en la
armadura o viga:
• ΣF_x = 0 → Equilibrio en la dirección horizontal.
• ΣF_y = 0 → Equilibrio en la dirección vertical.
• ΣM = 0 → Equilibrio de momentos respecto a un
punto de referencia.
Si la estructura cumple con estas condiciones, se
considera estable, y podemos proceder al cálculo de
las reacciones en los apoyos, incluyendo la reacción
F₂, que es una de las incógnitas a determinar.

4. Evaluación de la Estabilidad y Equilibrio

Antes de proceder con los cálculos de fuerzas internas
en la estructura, es fundamental verificar que la misma se encuentra en equilibrio
estático. Para ello, se deben aplicar las ecuaciones de equilibrio:
• ΣF_x = 0 → La suma de las fuerzas en la dirección horizontal debe ser
cero.
• ΣF_y = 0 → La suma de las fuerzas en la dirección vertical debe ser cero.
 • ΣM = 0 → La suma de los momentos alrededor de un punto de referencia
debe ser cero.
Si la estructura cumple con estas condiciones, se considera estable, y podemos
proceder al cálculo de las reacciones en los apoyos.
5. Cálculo de las Reacciones en los Apoyos
Una vez confirmado el equilibrio de la estructura, se determinan las reacciones en
los apoyos, que son las fuerzas que los soportes ejercen para mantener la
estructura en su lugar. Estas reacciones se calculan aplicando nuevamente las
ecuaciones de equilibrio en los puntos de apoyo.
6. Análisis de Nodos y Cálculo de Fuerzas Internas
Después de determinar las reacciones, se selecciona un nodo específico para
analizar las fuerzas internas en la estructura. Se identifican y calculan las fuerzas
en los elementos conectados al nodo, considerando los siguientes principios:
• Método de los nodos: Se aplica el método de equilibrio a cada nodo
individual para encontrar las fuerzas en los elementos conectados.
• Método de las secciones: Se corta la estructura en una sección
determinada y se aplican las ecuaciones de equilibrio para resolver las
fuerzas desconocidas.
En este punto, se pueden calcular las fuerzas en los elementos 1, 2 y 3 (o los
elementos en estudio), que pueden estar sometidos a tracción o compresión.
7. Comparación de Resultados con Datos Experimentales
Una vez obtenidos los valores teóricos, es necesario verificar su precisión
comparándolos con los datos experimentales obtenidos mediante los equipos de
medición en el laboratorio. Esta comparación permite:
• Evaluar la exactitud del modelo teórico utilizado.
• Identificar posibles errores de cálculo o medición.
• Ajustar las hipótesis del análisis en caso de discrepancias significativas.

Análisis de Fuerzas en una Viga

1. Aplicación de una Fuerza de 10 N en la Viga
En esta parte de la práctica, se sigue un
procedimiento similar al realizado con la
armadura, pero ahora se analiza cómo actúa una
fuerza de 10 N sobre una viga.
• Se coloca una viga en estudio y se aplica
una fuerza puntual de 10 N en un punto
específico.
• Se observa cómo esta fuerza afecta la viga
en términos de deflexión, reacciones en los
apoyos y esfuerzos internos.
• Se analizan los efectos de la carga en
función del tipo de apoyo de la viga
(empotrada, simplemente apoyada o en
voladizo).
2. Cálculo Manual de las Reacciones en la Viga
Ahora, se determinan las reacciones en los apoyos de la viga mediante el análisis
de equilibrio estático.
• Paso 1: Aplicar las ecuaciones de equilibrio:
o ΣF_x = 0 → Equilibrio en la dirección horizontal.
o ΣF_y = 0 → Equilibrio en la dirección vertical.
o ΣM = 0 → Equilibrio de momentos en un punto de referencia.
• Paso 2: Resolver para encontrar las reacciones en los apoyos.
Dependiendo del tipo de viga, se obtendrán diferentes valores para las
reacciones en cada punto de apoyo.
• Paso 3: Comparar los resultados teóricos con los valores medidos
experimentalmente en el laboratorio.

3. Obtención de Datos del Equipo Electrónico

Una vez calculadas las reacciones teóricas en la estructura, se procede a
comparar los resultados con los datos experimentales obtenidos a través del
equipo de medición en el laboratorio.
• Se registran las mediciones de cargas aplicadas, deformaciones y
reacciones en los apoyos.
 • Se comparan con los cálculos previos para verificar su precisión.
• Se identifican posibles diferencias y se analizan sus causas (errores en la
medición, diferencias en los materiales, etc.).
4. Cálculo de Áreas con los Datos de las Reacciones
Con los valores obtenidos de las reacciones, se procede a calcular las áreas bajo
las curvas de carga en la viga, lo que es fundamental para el análisis de esfuerzos
y deformaciones.
• Se emplean métodos gráficos o integrales para determinar áreas bajo las
curvas de carga.
• Se utilizan estas áreas para calcular los diagramas de cortante y momento
flector.
• Se identifican los puntos críticos donde la viga experimenta máximos
esfuerzos internos.
5. Construcción de los Diagramas de Esfuerzos
A partir de los cálculos realizados, se trazan los diagramas de:
• Fuerza cortante: Representa la variación de la fuerza cortante a lo largo de
la viga.
• Momento flector: Muestra la distribución de momentos en la estructura,
indicando las zonas de máxima flexión.
Estos diagramas son esenciales para el diseño y optimización de la estructura, ya
que permiten visualizar los puntos donde se necesita mayor resistencia.
6. Cálculo de Fuerza Cortante y Momento Flector en la Viga
Después de haber determinado las reacciones en los apoyos, se procede a
calcular la fuerza cortante y el momento flexionante (momento flector) en la viga.
1. Cálculo de la Fuerza Cortante
La fuerza cortante (V) en una viga representa la variación de la fuerza interna en
dirección perpendicular al eje longitudinal de la viga. Se calcula de la siguiente
manera:
• Se establece un corte imaginario en la viga en diferentes secciones.
• Se analizan las fuerzas a la izquierda o derecha del corte.
• Se utiliza la ecuación de equilibrio:
V=∑Fy=0V = \sum F_y = 0V=∑Fy=0
• Se construye el diagrama de fuerza cortante, que muestra cómo varía esta
fuerza a lo largo de la viga.
 Nota: La fuerza cortante suele cambiar en los puntos donde hay cargas puntuales
o cambios en la distribución de carga.
2. Cálculo del Momento Flector
El momento flector (M) mide la tendencia de la viga a doblarse bajo una carga
aplicada. Se determina con la ecuación de equilibrio de momentos:
M=∑M=0M = \sum M = 0M=∑M=0
Los pasos son:
• Seleccionar un punto de interés en la viga y realizar un corte.
• Tomar momentos respecto a ese punto considerando todas las fuerzas a un
lado del corte.
• Resolver la ecuación para obtener el valor del momento flector en esa
sección.
• Construir el diagrama de momento flector, que representa cómo varía este
esfuerzo a lo largo de la viga.
3. Construcción de los Diagramas
Con los valores obtenidos de fuerza cortante y momento flector, se trazan los
diagramas correspondientes:
• Diagrama de Cortante (V): Muestra cómo varía la fuerza cortante a lo largo
de la viga.
• Diagrama de Momento Flector (M): Representa la distribución del momento
en la viga, indicando los puntos de máximo esfuerzo y posibles ubicaciones
críticas.

Conclusiones de la Práctica
Realizar este tipo de prácticas es fundamental para consolidar los conceptos
teóricos que aprendemos en el salón de clases. Nos permite llevar esos
conocimientos a un contexto práctico, ayudándonos a visualizar de manera tangible
los principios que estudiamos. Al comparar los resultados teóricos con los
experimentales, podemos tener una comprensión más clara de cómo se comportan
las estructuras en la vida real, lo que es esencial para el diseño y análisis de
proyectos de ingeniería.
Deformaciones y Comportamiento de la Viga:
Uno de los aspectos más importantes que se pudo observar en esta práctica es
cómo las fuerzas cortantes afectan la estructura de la viga. Cuando se aplica una
fuerza cortante en la parte superior de la viga, se genera compresión en la parte
superior de la viga y tensión en la parte inferior. Este fenómeno es el resultado de
la distribución desigual de las fuerzas internas a lo largo de la viga, lo cual es un
comportamiento común en las vigas sometidas a cargas externas.
Por otro lado, si la fuerza se aplica en la parte inferior de la viga, se invierte el efecto:
compresión en la parte inferior y tensión en la parte superior. Este comportamiento,
donde se alternan las zonas de compresión y tensión, es crucial para comprender
cómo las estructuras responden a las cargas externas, y es un factor importante a
tener en cuenta al diseñar vigas para que resistan esfuerzos sin fallar.
Efecto de la Fuerza Aplicada en la Deformación:
Cuando aplicamos una fuerza a la viga, especialmente en una zona localizada, esta
no solo afecta a la sección donde se aplica, sino que también provoca
deformaciones en toda la viga, afectando los apoyos. Las deformaciones generadas
por la aplicación de la fuerza pueden ser verticales o horizontales y se distribuyen a
lo largo de la viga. Dependiendo de la magnitud de la carga, estas deformaciones
pueden ser elásticas (recuperables) o, si las cargas exceden el límite de resistencia
del material, pueden llegar a ser plásticas, lo que podría llevar a una falla estructural.
Comparación con los Resultados Experimentales:
Es importante resaltar que al comparar los resultados teóricos obtenidos en los
cálculos con los resultados experimentales obtenidos en el laboratorio, podemos
observar las diferencias y las razones por las que pueden ocurrir. Las discrepancias
podrían deberse a factores como la precisión en la medición, el comportamiento del
material, o incluso los métodos de cálculo utilizados.
En resumen, la práctica nos permite validar y reforzar los conceptos aprendidos,
brindándonos una comprensión más profunda sobre el comportamiento de las
fuerzas internas en una estructura y su relación con las deformaciones y reacciones
en los apoyos. Esto es esencial para un futuro diseño de estructuras más seguras
y eficientes.
