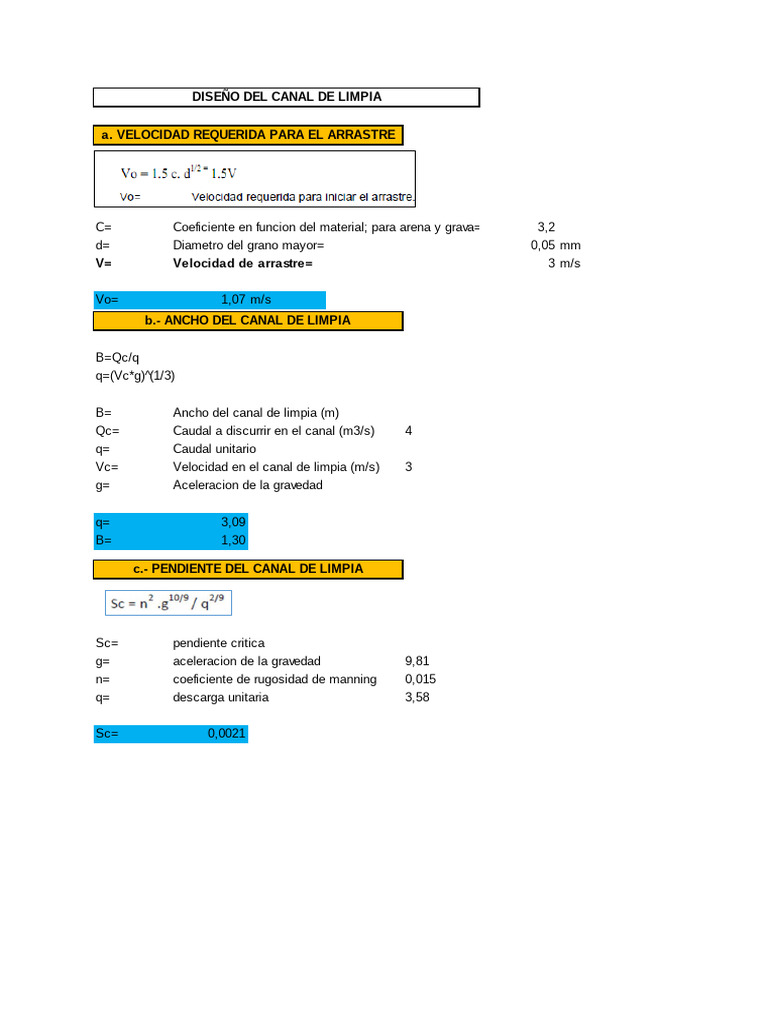

DISEÑO DEL CANAL DE LIMPIA

a. VELOCIDAD REQUERIDA PARA EL ARRASTRE

C= Coeficiente en funcion del material; para arena y grava= 3,2


d= Diametro del grano mayor= 0,05 mm
V= Velocidad de arrastre= 3 m/s

Vo= 1,07 m/s


b.- ANCHO DEL CANAL DE LIMPIA

B=Qc/q
q=(Vc*g)^(1/3)

B= Ancho del canal de limpia (m)


Qc= Caudal a discurrir en el canal (m3/s) 4
q= Caudal unitario
Vc= Velocidad en el canal de limpia (m/s) 3
g= Aceleracion de la gravedad

q= 3,09
B= 1,30

c.- PENDIENTE DEL CANAL DE LIMPIA

Sc= pendiente critica


g= aceleracion de la gravedad 9,81
n= coeficiente de rugosidad de manning 0,015
q= descarga unitaria 3,58

Sc= 0,0021
