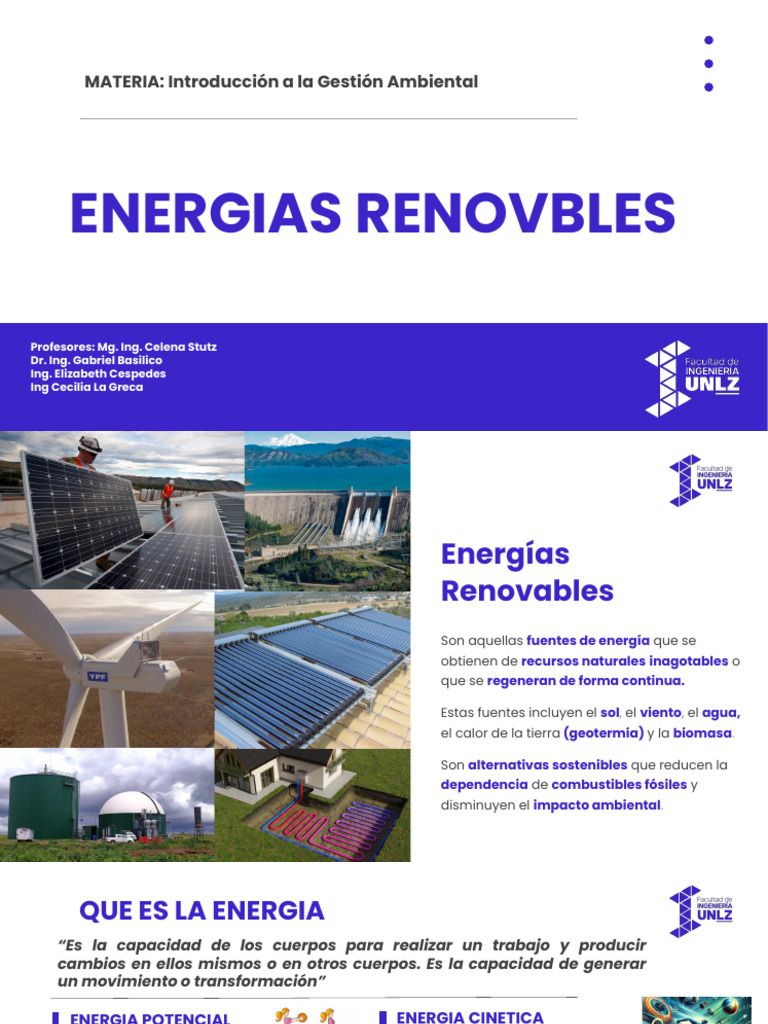

MATERIA: Introducción a la Gestión Ambiental
ENERGIAS RENOVBLES
Profesores: Mg. Ing. Celena Stutz
Dr. Ing. Gabriel Basilico
Ing. Elizabeth Cespedes
Ing Cecilia La Greca
Energías
Renovables
Son aquellas fuentes de energía que se
obtienen de recursos naturales inagotables o
que se regeneran de forma continua.
Estas fuentes incluyen el sol, el viento, el agua,
el calor de la tierra (geotermia) y la biomasa.
Son alternativas sostenibles que reducen la
dependencia de combustibles fósiles y
disminuyen el impacto ambiental.
QUE ES LA ENERGIA
“Es la capacidad de los cuerpos para realizar un trabajo y producir
cambios en ellos mismos o en otros cuerpos. Es la capacidad de generar
un movimiento o transformación”
ENERGIA POTENCIAL ENERGIA CINETICA
Es la energía almacenada Es la energía que posee un cuerpo a
debido a la posición de un causa de su movimiento.
objeto sobre la superficie de
la Tierra o su altura.
ENERGIA MECANICA
ENERGIA QUIMICA Es la energía almacenada en los
objetos como resultado de la tensión
Es la Energía potencial que y la compresión.
tiene una sustancia en sus
enlaces químicos.
POTENCIA: Velocidad a la que se
transforma o consume la energía (W).
ENERGIA RADIANTE ENERGIA ELECTRICA: Es la potencia
Es la energía por unidad de tiempo (KWh)
electromagnética que viaja
en forma de luz y calor, 1 kWh = 36 x 105 J
principalmente desde el Sol. 1 kWh = 1.000W
Fuentes de CLASIFICACIÓN DE LAS FUENTES
Energías 1 SEGÚN SU DISPONIBILIDAD
• ENERGÍAS RENOVABLES
• Energía que utiliza los recursos inagotables de la naturaleza,
Son RECURSOS como la biomasa, las radiaciones solares o el viento
NATURALES que la • ENERGÍAS NO RENOVABLES
humanidad utiliza para • Se encuentran en la naturaleza en cantidades limitadas, las
cuales, una vez consumidas en su totalidad, no pueden
obtener energía para sustituirse
diversas actividades.
2 SEGÚN SU FORMA DE UTILIZACIÓN
• ENERGÍAS PRIMARIAS
Las cantidades • Una fuente de energía primaria es toda forma de energía
disponibles de energía de disponible en la naturaleza antes de ser convertida o
transformada.
estas fuentes son lo que
• ENERGÍAS SECUNDARIAS
llamamos RECURSOS
• Los productos resultantes de las transformaciones o
ENERGETICOS elaboración de recursos energéticos naturales (primarios)
FUENTES DE ENERGIAS NO RENOVABLES
Son aquellas que provienen de recursos naturales limitados, que se pueden
agotar con su uso continuo, contribuyen a la contaminación y al
calentamiento Global.
COMBUSTIBLES FOSILES
Es un mineral negro sólido que se formó a partir de vegetales sepultados
CARBÓN hace millones de años, fosilizados por la presión y el calor de la Tierra.
Se origina a partir de microorganismos marinos que se descompusieron
hace millones de años bajo capas de arena y barro. La alta presión y
PETRÓLEO temperatura provocaron su descomposición química, produciendo gas
natural y dejando el petróleo como residuo.
GAS NATURAL Es una mezcla de gases ligeros, como metano, etano y propano, que se
encuentra en yacimientos de petróleo y depósitos de carbón.
COMBUSTIBLES NUCLEARES
Su combustible es limitado. Genera residuos radiactivos activos durante miles de
años. Puede ocasionar catástrofes ambientales en caso de accidente.
FUENTES DE ENERGIAS RENOVABLES
Son fuentes de energía inagotables y limpias que se renuevan de manera continua,
permitiendo un uso ilimitado sin generar residuos; además, son autóctonas y
ayudan a equilibrar desajustes interterritoriales.
El Sol es la principal fuente primaria de energía, que puede ser usada directamente. La energía
SOLAR solar puede transformarse en eléctrica o en forma indirecta a Energía térmica.
También tiene su origen en el Sol, se origina por el diferente calentamiento de las distintas zonas
EOLICA de la atmosfera, sobre ese movimiento también inciden el de rotación de la tierra.
Es la materia orgánica de origen vegetal o animal que almacena energía, aprovechable mediante
BIOMASA diversos procesos, principalmente la combustión.
La geotermia aprovecha el calor del subsuelo para climatizar y obtener agua caliente sanitaria de
GEOTERMICA manera ecológica. A temperaturas superiores a 100-150°C, se utiliza principalmente para la
producción de electricidad.
El agua almacena energía según las características de su flujo y su posición dentro del campo de
HIDRAULICA gravedad, aumentar su energía potencia que podrá ser transformada en energía cinética y
posteriormente en Mecánica y Eléctrica
Aprovecha la energía del mar, principalmente de las olas, mareas, corrientes y de la diferencia de
MARINAS temperatura entre la superficie y el fondo marino. Sin embargo, las condiciones hostiles, el fuerte
oleaje, la corrosión y la necesidad de trasladar la energía a tierra demandan grandes inversiones
tecnológicas.
ENERGIA SOLAR
“Esta energía se libera en forma de radiación electromagnética por
la fusión Nuclear en el Sol y viaja hasta la Tierra como luz y calor.”
ENERGIA TERMICA ENERGIA ELECTRICA
Es la energía radiante absorbida por Es la energía generada en celdas
superficies y cuerpos de agua, elevando solares al convertir energía
la temperatura del aire, el suelo y el electromagnética en electricidad
agua. En los colectores solares, se mediante la liberación de electrones en
aprovecha para calentar agua o aire. materiales semiconductores.
ENERGIA CINETICA DEL VIENTO
El calentamiento desigual de la atmósfera
genera diferencias de presión que
impulsan el movimiento del aire, creando
vientos.
FORMAS DE CAPTACIÓN DE LA ENERGIA SOLAR
CONVERSION TERMICA CONVERSION ELECTRICA
CAPTACION PASIVA CAPTACION ACTIVA CELULAS
FOTOVOLTAICAS
ARQUITECTURA Baja Media Alta Policristalinos Monocristalinos Amorfos
SOLAR Temperatura Temperatura Temperatura
T<100°C T<300°C T>800°C
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE BAJA TEMPERATURA
➢ AGUA CALIENTE SANITARIA
➢ CALEFACCION
APLICACIONES ➢ PISCINAS
➢ INDUSTRIAS
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE BAJA TEMPERATURA
FUNCIONAMIENTO
1.1 La radiación solar es captada por un
1 colector solar.
3
2.
2 Los rayos solares calientan directamente
el agua, el aire o un fluido portador de
calor en el colector.
3 El agua caliente circula y se almacena en
3.
un acumulador. Alternativamente, si se
2 utiliza un fluido calo-portador, este
transfiere su calor al agua en el
acumulador para almacenarla y utilizarla
4
posteriormente como ACS.
4. El fluido caloportador, ya enfriado, regresa
4
al colector solar para reiniciar el proceso.
Efecto invernadero
COMPONENTES
• Onda corta (UV - ingresan)
• Colector (Panel Solar)
• Onda Larga (IR – no escapan)
• Acumulador (Tanque Acero Inox.)
• Intercambiador (Circula en Serpentina)
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE BAJA TEMPERATURA
TIPOS DE COLECTORES DE FLUJO DIRECTO
Constan de tubos de
vidrio al vacío con una
COLECTOR PLANO SIN CUBIERTA
placa de absorción y un
Son simples y económicos, y
tubo de cobre con fluido
alcanzan temperaturas de
caloportador.
hasta 40ºC.
o De plástico. Sin cubierta ni aislación.
o Temp.: T. ext + 20º → Piscinas climatizadas
CON TUBOS DE CALOR
COLECTOR PLANO CON En los tubos de calor
CUBIERTA (Heat Pipe), se coloca un
Uso generalizado en tubo en vacío que
sistemas solares transfiere gran cantidad
domésticos de de calor con una mínima
calefacción y agua diferencia de
caliente sanitaria. temperatura entre sus
extremos.
o Caja metálica con tapa de vidrio y aislación. o Mayor rendimiento y durabilidad
o Temp.: 30ºC - 70ºC → ACS y calefacción o Temp.: 77ºC – 177ºC → ACS y calefacción
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE BAJA TEMPERATURA
CLASIFICACION
1. Por el tipo de circulación
a) FORZADA (empleo de bomba)
b) NATURAL (por termosifón)
2. Por la distribución de los componentes
a) COMPACTO (colector, intercambiador y acumulador montados
en una sola unidad). Siempre son de circulación natural.
b) SPLIT (colector independiente)
3. Por la cantidad de circuitos
a) ABIERTO (circuito único → el H2O de consumo circula por el
colector)
b) CERRADO (circuito primario y secundario → empleo de
intercambiador)
4. Por la disposición del calentador auxiliar
a) INTEGRADO (Resistencia eléctrica en el tanque acumulador)
b) INDEPENDIENTE (calentador instantáneo o termotanque)
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE BAJA TEMPERATURA
UBICACION ORIENTACIÓN E INCLINACIÓN
En el terreno
• Dificulta el control de sombras
• Expuesto a roturas β
• Facilita la circulación natural
Los valores típicos de la orientación (β) de los captadores solares ubicados en el
En la cubierta
hemisferio Sur, son 0° para captadores orientados al Norte, +90° para captadores
orientados al Este y -90° para colectores orientados al Oeste
• Mayor exposición al sol
• Posibilidad de integración
• Dificulta o impide la circulación
natural
En fachadas
• Posibilidad de integración
• Facilita la circulación natural Si la instalación (α) se usa principalmente en invierno, la inclinación óptima de los
módulos sería la obtenida de sumarle a la latitud 10º.
• Impide el aventanamiento Si la instalación va a usarse básicamente en verano, la inclinación optima de los
módulos solares sería el resultado de restar a la latitud del lugar 10º.
ENERGIA SOLAR TERMICA
SISTEMAS SOLARES DE ALTA TEMPERATURA
Colector Cilindro Parabólico Colector Reflector lineal de Colector Planos de Concentración Colector Disco Parabólico
• Estructura: Tubería Fresnel • Estructura: Campo de • Estructura: Disco
absorbente ubicada en el • Estructura: Espejos planos heliostatos (espejos sobre dos parabólico que
eje de una parábola. con ángulo ajustable que ejes) que concentran la concentra la radiación
• Funcionamiento: Calientan imitan la curvatura de los radiación en un receptor central en un punto con un
un fluido dentro de la tubería cilindros parabólicos. en una torre. receptor solar y motor
hasta 450°C. Funcionamiento: Generan Stirling o micro-turbina.
• Ventajas: Instalación sencilla •
• Fluidos: Agua y bajo costo. vapor a alta temperatura para • Funcionamiento: El
desmineralizada, etilenglicol, mover una turbina y producir fluido en el receptor se
• Limitación: Menor
aceites sintéticos. energía eléctrica. calienta a más de
rendimiento y temperatura
750°C, generando
• Seguimiento solar: Giran (por debajo de 450°C)
energía calorífica.
alrededor de su eje para comparado con los cilindros
captar la radiación directa. parabólicos..
ENERGIA SOLAR FOTOVOLTAICA
FUNCIONAMIENTO
1.
1 Captación de radiación solar: Las células solares
del panel fotovoltaico absorben la energía del sol.
22. Conversión a corriente continua: La luz solar se
2 convierte en corriente continua (CC) gracias al
efecto fotovoltaico en las células.
1
33. Transformación a corriente alterna: La corriente
continua pasa por un inversor, que la convierte en
Consumos CC
corriente alterna (CA) de 220V, apta para el uso
doméstico.
4
4. Almacenamiento en baterías: La energía no
consumida se almacena en baterías para
garantizar suministro en horas sin sol.
3
Consumos CA 4
COMPONENTES
• Módulo Fotovoltaico(Panel Solar)
• Regulador de Carga
• Inversor
• Baterías
ENERGIA SOLAR FOTOVOLTAICA
EFECTO FOTOVOLTAICO – FUNCIONAMIENTO CELULAS
Estructura Atómica del Silicio Si - Aislante
Orbita de Electrones: 2-8-6 Enlaces covalentes –sin flujo Necesitamos doparlo
electrones Obtención de Células
EFECTO FOTOVOLTAICO
FOTONES ESTIMULAN E L
PROCESO DE DOPAJE
MOVIMIENTO DE (e)
EN
SEMICONDUCTORES
Se provoca un exceso de
electrones o un exceso
de huecos introduciendo
nuevos átomos de otros
elementos
VALENCIA 5 - SOBRA (e) VALENCIA 3 - RECIBE (e)
ENERGIA SOLAR FOTOVOLTAICA
CELULAS FOTOVOLTAICA
Silicio Amorfo
• Baja eficiencia (6%-8%)
• Delgada y flexible
• La más económica
• Retiene calor → pérdida de potencia
Silicio policristalino
• Menor eficiencia (11%-15%)
Electricidad: Cuando la
• Menos costosas
radiación solar incide
• Es la tecnología más empleada en las celdas solares,
por su relación costo-eficiencia los fotones desprenden
electrones, que se
mueven hacia la zona n.
Silicio monocristalino Estos electrones son
• La más eficiente (13%-17%) captados por la Malla
• Requiere menor espacio para un metálica, cerrando el
mismo rendimiento circuito al pasar por el
• Más costosas contacto inferior.
ENERGIA SOLAR FOTOVOLTAICA
SISTEMAS AISLADOS DE LA RED
ENERGIA SOLAR FOTOVOLTAICA
SISTEMAS CONECTADOS A LA RED
ENERGIA SOLAR FOTOVOLTAICA
SISTEMAS HIBRIDOS
ENERGIA EOLICA
Energía obtenida a partir del viento, aprovechando su movimiento para
generar electricidad.
FUNCIONAMIENTO
1. Captación del Viento: El viento hace girar las
aspas del aerogenerador. Este movimiento
convierte la energía cinética del viento en
energía mecánica
2. Transmisión del Movimiento: Las aspas
están conectadas a un eje que transmite el
movimiento a través de una serie de
engranajes.
3. Generación de Electricidad: El eje de alta
velocidad conecta con un generador, que
convierte la energía mecánica en
electricidad.
4. Distribución de Energía: La electricidad
producida pasa por un transformador que
adapta el voltaje, y se distribuye a la red
eléctrica para su consumo
COMPONENTES
• Rotor y eje principal
• Caja multiplicadora y eje secundario
• Generador
ENERGIA EOLICA Recurso Eólico
Cada aerogenerador tiene una curva de potencia que relaciona la velocidad
del viento con la potencia generada, y se divide en:
• Velocidad de Partida: mínima para generar energía, entre 3-4 m/s.
• Rango de Operación: la potencia crece hasta la potencia nominal.
• Velocidad Nominal: viento óptimo para máxima potencia (12-15 m/s).
• Sobrecargas: se limita a la potencia nominal para evitar daños.
• Velocidad de Freno: máxima velocidad segura (alrededor de 25 m/s) antes
de que el sistema detenga el rotor.
Curva de potencia de un aerogenerador con potencia nominal de 2.000 kW.
ENERGIA EOLICA
TIPOS DE AEROGENERADORES
• Aerogeneradores de eje horizontal (HAWT)
TRES PALAS DOS PALAS UNA PALA
• Aerogeneradores de eje vertical. (VAWT)
Modelo Potencia
Ventajas Desventajas Uso Ideal
aerogenerador Estimada (kW)
Requieren mucho Grandes parques
Eje Horizontal Alta eficiencia 2000-8000 kW
espacio eólicos
Eje Vertical Menos espacio Menor eficiencia Zonas urbanas 10-100 kW
Mayor Hasta 10000 kW
Offshore Costo elevado Mar adentro
producción o más
Uso individual o
Mini Producción DARRIUS GIROMIL SAVONIUS
Fácil instalación pequeñas 5-50 kW WINDSIDE
aerogeneradores limitada
comunidades
BIOGAS
PROCESO DE GENERACIÓN DE BIOGAS
El biogás es una energía renovable producida por digestión anaeróbica de desechos
orgánicos (residuos agrícolas, comida, aguas residuales, estiércol).
Contiene principalmente metano (CH₄) y dióxido de carbono (CO₂).
FUNCIONAMIENTO
1. Preparación: La materia orgánica
(estiércol, residuos domésticos,
agrícolas, industria alimenticia y
aguas residuales) se mezcla en
tanques para lograr una biomasa
uniforme.
2. Producción: La biomasa se digiere
anaeróbicamente en un reactor,
generando biogás con metano,
CO₂ y con trazas de agua (H2O) y
sulfuro de hidrógeno (H2S).
3. Distribución: El biogás se elimina el
H2S y se usa para electricidad o
calefacción in situ, o se purifica
nuevamente para la red de gas
natural.
BIOGAS
CLASIFICACION
a) Discontinuos: se carga y se vacía completamente cuando deja de producir biogas. Poco difundido.
b) Semicontinuos: se cargan entre 2 veces diarias y cada 2 días. Comunes en áreas rurales donde la disonibilidad de
materia orgánica es constante.
c) Continuos: se cargan continuamente. Uso principalmente industrial (tratamiento de aguas negras).
TIPOS MÁS COMUNES Y COMPONENTES
Biodigestor “Hindú”:
• Ladrillo u HºAº
impermeabilizado
• Cúpula flotante de metal o
plástico reforzado que
mantiene la presión de gas
constante
• No requiere almacenamiento
externo
Biodigestor “Chino”: Biodigestor “Taiwanés”:
• HºAº, ladrillo o piedra • Bolsa-reactor
impermeabilizado internamente cilíndrica de PVC o
• Larga vida útil polietileno
• Costoso • Económicos
• Uso difundido en
• Requiere almacenamiento Latinoamérica
externo
BIOGAS
PRINCIPALES APLICACIONES
1. BIOGAS
• Cocina
• Calefacción
• Motores de combustión
interna
• Generación de
electricidad
• Iluminación
2. EFLUENTE
• Fertilizante
• Preparación de
compost
• Alimentación de algas
y peces y de animales
en raciones
balanceadas
Ley 27.424: Régimen de Fomento a la Generación Distribuida
de Energía Renovable integrada a la Red Eléctrica Pública.
Como Funciona un sistema de generación Distribuida
▪ Mediante este sistema,
los usuarios (menores a
300 KW) pueden generar
energía, consumirla y
subir a la red el
excedente.
▪ Tecnicas
▪ Fuente de Energía
local doméstica,
autóctona y
abundante
▪ Aumento en la ▪ Económicas ▪ Medioambientales
confiabilidad del ▪ Mejora en el sistema eléctrico actual
suministro eléctrico ▪ Fuente energía limpia
▪ Reducir perdidas de ▪ Disminución de tarifa, por menor ▪ Reducción impacto ambiental de
energía en las redes. mantenimiento. grandes plantas
▪ Aumento de la potencia instalada a ▪ Puede influir en la emisión de
menor costo y mayor flexibilidad contaminantes.
“IMPULSEMOS UN FUTURO MÁS LIMPIO Y
SOSTENIBLE CON ENERGÍAS RENOVABLES”
¡MUCHAS GRACIAS!
• Ministerio de Energía y Minería de Argentina
• www.minem.gob.ar
• Información sobre políticas energéticas y proyectos de energías renovables
en el país.
Información • Asociación Argentina de Energías Renovables y Ambiente (ASADES)
• www.asades.org.ar
útil
• Noticias, investigaciones y recursos sobre energías renovables en Argentina.
• Cámara Argentina de Energías Renovables (CADER)
• www.cader.org.ar
• Información sobre proyectos, normativas y desarrollo del sector de energías
renovables en el país.
• Red Argentina de Municipios frente al Cambio Climático (RAMCC)
• www.ramcc.net
• Iniciativas locales y recursos sobre sostenibilidad y cambio climático.
• Energía Renovable y Cambio Climático (ERCC)
• www.ercc.org.ar
• Proyectos, investigaciones y noticias sobre energías renovables y su relación
Sitios Webs de Interés con el cambio climático.
• Espacio Sustentable
• www.espaciosustentable.com
• Plataforma dedicada a la difusión de proyectos, noticias y recursos sobre
sostenibilidad y energías renovables.
