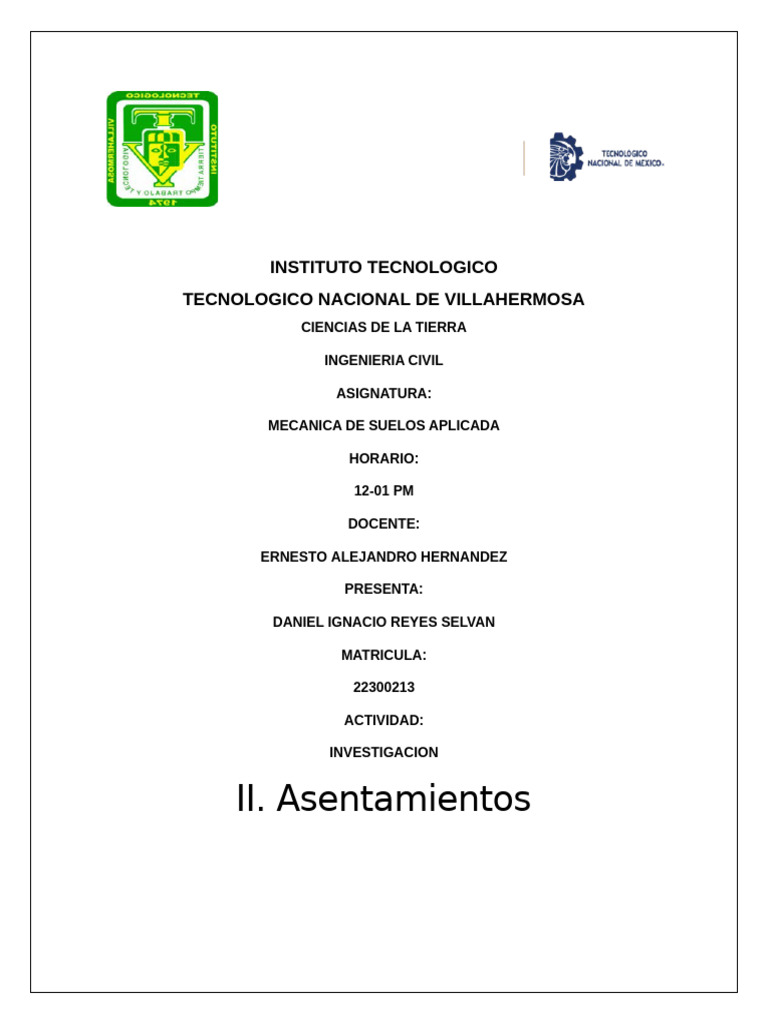

INSTITUTO TECNOLOGICO
TECNOLOGICO NACIONAL DE VILLAHERMOSA
CIENCIAS DE LA TIERRA
INGENIERIA CIVIL
ASIGNATURA:
MECANICA DE SUELOS APLICADA
HORARIO:
12-01 PM
DOCENTE:
ERNESTO ALEJANDRO HERNANDEZ
PRESENTA:
DANIEL IGNACIO REYES SELVAN
MATRICULA:
22300213
ACTIVIDAD:
INVESTIGACION
II. Asentamientos
INDICE
2.1. Asentamiento tipo elástico..........................................................................................................3
2.2. Asentamiento por consolidación primaria..................................................................................7
2.3. Asentamiento por consolidación secundaria............................................................................14
2.4. Expansiones...............................................................................................................................19
2.1. Asentamiento tipo elástico.
¿Qué es un asentamiento elástico?
Es un asentamiento que se produce de manera inmediata con la aplicación de la carga. Si el
suelo es de alta permeabilidad y se encuentra saturado, en los momentos iniciales se
produce el drenaje, corresponde a una distorsión de suelo, sin cambio de volumen.
Cabe mencionar que este tipo de asentamiento se da por un reacomodo de sus partículas, es
decir una distorsión sin pérdida de volumen, sin embargo, en un suelo fino el asentamiento
se da por una pérdida de volumen al expulsar de estos el agua.
Cambio de volumen: Suelos finos (expulsión del aire, agua y suelo incompresible)
Cambio de forma: Suelos granulares (reacomodo de partículas, agua y suelo
incompresible)
Debido a la naturaleza de estos materiales, se puede decir que, al aplicarle una carga de
compresión, estos pueden disipar la sobrepresión de poro y se le conoce como el
comportamiento drenado.
El asentamiento elástico (Se) es el que se produce inmediatamente tras la aplicación de la
carga sobre la cimentación. Junto con el asentamiento por consolidación primaría (Sc) y
secundario (Ss), constituyen el asentamiento total de una cimentación (St).
St = Se + Sc + Ss
Esta entrada la vamos a dividir en cuatro partes principales:
Diferencias si la cimentación es flexible o rígida.
Importancia de los parámetros elásticos.
Asentamiento elástico en arcillas.
Asentamiento elástico en arenas.
Diferencias entre cimentación flexible y rígida.
Recordamos que una cimentación es flexible si el mayor vuelo es mayor que 2h (“h” es el
canto o espesor de la cimentación).
En los siguientes apartados vamos a ver cómo es el perfil de asentamiento y la distribución
de la presión de contacto en función de si la cimentación es flexible o rígida y del medio en
el que apoye la cimentación (suelos cohesivos o granulares).
Cimentación flexible
En ambos casos, la presión de contacto será uniforme, aunque los perfiles del asentamiento
serán diferentes.
Asentamiento elástico en arenas.
Existen varias fórmulas para estimar el asentamiento elástico de cimentaciones en suelo granular que se
basan en las correlaciones entre el ancho de la cimentación y el N60. Vamos a ver un par de ellas a
continuación.
Correlación de Terzagui y Peck.
q: Presión en KN/m2
B: Ancho de la cimentación en m.
El valor de N60 que se debe de tomar es el situado entre 3B y 4B medido desde la base de la
cimentación.
El valor de Se se puede corregir con dos coeficientes.
Corrección por nivel freático. (Cw)
CW=1 si la profundidad del nivel freático bajo la cimentación es mayor o igual 2B.
CW=2 si la profundidad del nivel freático bajo la cimentación es menor o igual B.
Corrección por empotramiento de la cimentación. (CD)
Df: Empotramiento en m.
Correlación de Meyerhof.
Tenemos dos expresiones en función del ancho de la cimentación.
B ≤ 1.22m
B >1.22m
También se corrige el valor del asentamiento elástico por la posición del nivel freático y el
empotramiento. Para ello, se usan las mismas expresiones que obtuvieron Terzagui y Peck.
2.2. Asentamiento por consolidación primaria.
El asentamiento por consolidación primaria es un proceso dependiente del tiempo y que ocurre
debido a la expulsión del exceso de presión intersticial en arcillas saturadas situadas bajo el nivel
freático y que es debido al aumento de presión producido por la carga de cimentación.
En esta teoría que desarrolló Terzaghi, es importante tener en cuenta si la arcilla es “normalmente
consolidada” o “sobre consolidada”.
Normalmente consolidados: La tensión efectiva actual es la máxima que ha tenido en su historia
geológica. Es decir, nuestro suelo nunca ha soportado más presión que la debida a su propio peso.
Sobreconsolidados o preconsolidados: Han soportado en el pasado una tensión superior a la
actual (presión de preconsolidación, σ’p).
En lo que sigue asumiremos que estamos con arcillas normalmente consolidadas
Modelo teórico.
Para arcilla normalmente consolidada, la variación del índice de vacíos (e) con la tensión efectiva
vertical (σ’v) en escala logarítmica se muestra en la siguiente figura.
La pendiente del coeficiente de compresión (Cc) :
La obtención de Cc se debe obtener por ensayos en el laboratorio considerando las cargas a las que
va a ser sometida el terreno. Como iremos viendo, además es recomendable hacer ensayos a
distintas profundidades para tener un perfil del valor de Cc con la profundidad.
Si el proyecto está en una fase conceptual podemos usar correlaciones, pero estas deberán ser
confirmadas a futuro por los ensayos de laboratorio. Algunos ejemplos de estas correlaciones:
La siguiente figura muestra el esquema del cálculo del asentamiento que se produce en determinada
capa de arcilla situada a una profundidad (H1).
Es evidente que habrá que conocer es cuál es el incremento de presión efectiva que llega a la capa,
su espesor (Hc), el índice de poros inicial (e) y los parámetros geotécnicos relacionados con la
consolidación. Esta es la fórmula general para calcular el asentamiento que muchos ya conoceréis.
Si la leemos es bastante sencilla. Nuestra capa asentará en la misma proporción que disminuya el
índice de poros. Si vamos hacia delante en la fórmula veremos que cuanto más compresible sea el
terreno (Cc), el espesor (Hc) y el incremento de carga que le llegue procedente de la cimentación
(Δσ’AV) mayor será el asentamiento.
Aquí podríamos dejar el post, pero os aseguro que ninguno de ustedes sería capaz de calcular el
asentamiento con lo que se ha contado hasta ahora. Todo lo que se ha dicho es cierto, asunciones
incluidas, pero necesitamos trabajar esto de otra manera para poder realizar el cálculo.
Ejemplo práctico de cálculo de asentamiento por
consolidación primaria
Primeras consideraciones
Después del último párrafo alguien puede preguntarse, ¿y por qué no se puede calcular? A ver,
como poder se puede, pero ese modelo teórico no termina de reflejar bien la realidad del
fenómeno. Estamos de acuerdo que hay que intenta simplificar el fenómeno, pero en este caso, lo
hace demasiado. Algunas razones:
El espesor Hc puede ser de decenas de metros, así que el proceso de cálculo debe discretizar en
capas de poco espesor. Normalmente se divide en 10 capas con espesores entre 1 y 5 metros, y
aunque esto puede variar, discretizar a más de 5m no es recomendable.
Lo mismo con Δσ’AV. En capas con mucho espesor, ¿qué valor tomamos? Por eso hay que
discretizar el terreno.
Si bien Cc es un parámetro geotécnico intrínseco al terreno, no es recomendable utilizarlo ya que
no refleja toda la realidad del fenómeno. Es mejor utilizar el módulo de compresibilidad
volumétrico o coeficiente de compresibilidad (mv) para los escalones de carga de nuestro problema.
Por ejemplo, para un nivel de carga 3 (el que sea).
Por cierto, ya vimos también que mv se puede expresar como la inversa del módulo edométrico.
Lo anteriormente comentado va de la mano con ensayar muestras a varias profundidades. Si
discretizamos en capas de 5m pero utilizamos el mismo módulo, poco habremos avanzado.
Nuevas fórmulas
Mi recomendación es que todos los cálculos los hagáis en una hoja de cálculo tipo Excel. En lo que
sigue vamos a ir viéndolo paso a paso. Algunos comentarios antes de empezar:
Ojo con las unidades. Os sugiero utilizar las unidades del SI para cada parámetro, y al final, hacer el
ajuste correspondiente.
Trabajamos siempre con tensiones efectivas.
Como vamos a discretizar el terreno en varias subcapas, el asentamiento total será la suma del
asentamiento que se produce en cada una de las subcapas.
La fórmula general para cada subcapa será la siguiente:
Siendo:
σ’0i: La tensión efectiva a mitad de la subcapa antes de la cimentación.
σ’fi: La tensión efectiva a mitad de la subcapa después entrar en carga la cimentación.
hi: Espesor de la subcapa.
mv: módulo de compresibilidad volumétrico o coeficiente de compresibilidad.
Esta fórmula se le puede aplicar un coeficiente reductor del 75% si la cimentación es rígida.
Valores de entrada.
Los valores de los parámetros con los que vamos a trabajar son los siguientes:
Espesor de la capa (Hc) = 20m.
Los 20m los medimos desde la base de la cimentación. En nuestro caso, la cimentación está
empotrada 1m (Df=1m).
La cimentación es una losa cuadrada de lado 10m (B=L=10m).
Carga de la cimentación. q = 250 kPa
Peso específico del terreno = 18 kN/m3
mv = 4.5 E-05 cm2/N.
Consideramos que el terreno es homogéneo y el valor de mv no cambia, pero en el mundo real esto
no es así y para este espesor, se deberían hacer al menos 3 ensayos de consolidación en edómetro
para caracterizar correctamente.
Outputs de apoyo.
Son parámetros que nos van a servir de apoyo al cálculo.
h: espesor de la subcapa.
Como vamos a considerar que hay 10 subcapas, h=2.
Fuerza que ejerce la cimentación = 250 * 10 * 10 = 25000 Tn
Proceso de cálculo de asentamiento por consolidación primaria.
Ahora sí, vamos a ver cómo se construiría la hoja de cálculo.
Establecer capas y profundidades.
Aunque en este caso coinciden, no siempre es así.
Z(m) expresa la profundidad del estrato desde su techo.
Real Z(m) expresa la profundidad desde la base de la cimentación.
En el caso en que excaváramos 10m y luego se apoyara la cimentación, habría una diferencia de
cotas y esto es importante a la hora de calcular las tensiones en el terreno antes y después de la
entrada en carga de la cimentación.
2. Cálculo de la tensión efectiva en el terreno antes de la entrada en carga de la cimentación.
3. Cálculo de la tensión efectiva en el terreno después de la entrada en carga de la cimentación.
4. Tensión total.
No es más que la suma del tensión efectiva en el terreno antes de la aplicación de la carga y la que
llega de la cimentación.
5. Cálculo del asentamiento por consolidación primaria.
El cálculo de cada subcapa lo hacemos utilizando la anterior formula con un coeficiente reductor
del 75%.
Ni que decir que el asentamiento total será la suma del asentamiento de cada una de las subcapas.
2.3. Asentamiento por consolidación secundaria.
El asentamiento por consolidación secundaria es el ajuste plástico de la estructura del suelo
y ocurre cuando la consolidación primaria ha terminado, es decir, después que los excesos
de presión en el agua se han disipado y que toda la carga ha sido entregada a la estructura
de suelo.
Esto sucede cuando la estructura del suelo se ajusta de forma plástica, ya que se ha disipado
el exceso de presión en el agua y toda la carga se ha transferido a la estructura del suelo. La
consolidación secundaria es un proceso que se produce por el deslizamiento de partículas
unas sobre otras o por la compresión de las partículas. Aunque ocurre durante todo el
período de carga, es más evidente después de que la consolidación primaria está
prácticamente completa. Los asentamientos por consolidación secundaria son importantes y
deben evaluarse en suelos orgánicos como la turba. En suelos arenosos y arcillosos, no se
consideran porque son muy pequeños. El porcentaje de asentamiento por consolidación
secundaria depende del índice de compresión, el índice de fluidez y el esfuerzo de
preconsolidación
El asentamiento por consolidación secundaria es un fenómeno geotécnico que ocurre en
suelos saturados a medida que se disipan las tensiones de pore, después de que se ha
completado la consolidación primaria. Este tipo de asentamiento es generalmente más lento
y puede continuar durante un período prolongado, incluso años después de que se ha
aplicado una carga.
Causas
1. Reacomodación de partículas: Después de la consolidación primaria, las partículas del
suelo pueden reacomodarse, lo que lleva a un asentamiento adicional.
2. Disipación de presiones intersticiales: A medida que el agua en los poros se desplaza, se
generan cambios en la estructura del suelo.
3. Efectos de la carga a largo plazo: Las cargas aplicadas pueden seguir afectando la
estabilidad del suelo, aunque la mayoría de la consolidación inicial ya haya ocurrido.
Importancia
Es crucial considerar el asentamiento por consolidación secundaria en el diseño de
estructuras, ya que puede afectar la integridad y estabilidad de edificaciones e
infraestructuras a lo largo del tiempo.
Medición y análisis
Se utilizan ensayos de laboratorio y métodos de monitoreo en campo para evaluar el
potencial de asentamiento secundario, incluyendo la interpretación de curvas de
consolidación y el uso de modelos matemáticos.
2.4. Expansiones.
El módulo de elasticidad
de expansión se
considera un 20%
mayor que el de
compresión, por
lo que puede expresar
como:
El cálculo de la
expansión se considera
de tipo elástico y se
puede determinar
enforma
semejante al cálculo del
asentamiento elástico.
En excavaciones profundas se presenta el fenómeno de expansiones causadas por la
descarga del suelo que se encuentra en el fondo, sin embargo en suelos no plásticos la
magnitud de la expansión es prácticamente despreciable, pero en arcillas altamente
compresibles el fenómeno es importante sobre todo cuando se realizan trabajos de
cimentaciones compensadas en las cuales observan asentamientos importantes, causados
por la recuperación de las expansiones generadas durante el proceso de excavación y
construcción de la estructura. El abatimiento del nivel de aguas freáticas por el proceso
constructivo, produce también fuerzas de filtración del flujo del agua ascendentes en forma
de sub presiones que contribuyen a la expansión volumétrica de la arcilla.
Las expansiones en las arcillas altamente expansivas, son producto de excavaciones que
reducen la presión vertical, se pueden dividir en dos etapas: la primera es producto de las
distorsiones en la masa de arcilla que subyace la base de la excavación y se le llama
expansión inmediata; la segunda que se desarrolla gradualmente con un aumento en el
volumen de la arcilla (tramo de descarga en la gráfica de consolidación) y que se le llama
expansión lenta.
La suma de las expansiones, la expansión inmediata ∆Ei y la expansión lenta ∆El se puede
considerar como la expansión total ∆Et.
EXPANSIÓN INMEDIATA.
∆Ei La expansión inmediata se asemeja a la expansión que sufre una probeta de arcilla
inalterada en una prueba de compresión triaxial no drenada, en el momento en que se le
descarga axialmente. En la prueba mencionada se puede determinar su módulo de
elasticidad en la compresión considerado como la relación entre el esfuerzo axial promedio
(50%) σc, entre su deformación unitaria axial correspondiente εc.
https://
www.academia.edu/
10985079/Mec
%C3%A1nica_de_Suelos
_Aplicada
CONCLUSIÓN
La conclusión sobre los asentamientos en mecánica de suelos aplicada destaca la
importancia de comprender los factores que influyen en el comportamiento del suelo bajo
carga. Los asentamientos pueden ser inmediatos, de consolidación o diferidos, y cada tipo
requiere un enfoque específico para su evaluación y mitigación.
Es fundamental realizar estudios geotécnicos adecuados para determinar la capacidad
portante del suelo, utilizando métodos como ensayos de penetración o pruebas de carga. La
consolidación es un proceso crítico que puede llevar tiempo, y su estudio permite predecir
los asentamientos a largo plazo, siendo esencial aplicar teorías como la de Terzaghi en
estos análisis.
La selección de métodos de diseño, como el uso de pilotes o losas de cimentación, puede
ayudar a controlar y minimizar los asentamientos. Además, la mejora del suelo a través de
técnicas como la compactación o el uso de geosintéticos es una estrategia efectiva.
Finalmente, es vital implementar un sistema de monitoreo para detectar asentamientos y
deformaciones en estructuras existentes, permitiendo una respuesta rápida ante cualquier
problema. En resumen, la comprensión integral de los asentamientos en mecánica de suelos
es crucial para garantizar la seguridad y durabilidad de las construcciones. La integración
de estudios teóricos y prácticos, junto con técnicas de mitigación adecuadas, permitirá un
desarrollo más sostenible y seguro en la ingeniería civil.
BIBLIOGRAFÍA
Desdeelmurete. (2023, 28 agosto). Asentamiento elástico - Desde el Murete. Desde
el Murete. https://desdeelmurete.com/asentamiento-elastico/
Desdeelmurete. (2024, 9 septiembre). Consolidación primaria. Cálculo del asentamiento. -
Desde el Murete. Desde el Murete. https://desdeelmurete.com/asentamiento-por-
consolidacion-primaria/#:~:text=El%20asentamiento%20por%20consolidaci
%C3%B3n%20primaria,por%20la%20carga%20de%20cimentaci%C3%B3n.
Gutierrez, I. C. (2023, 15 diciembre). ▷ ASENTAMIENTOS POR EL MÉTODO
ELÁSTICO. GEO5 Perú. https://geo5peru.pe/blog/asentamientos-por-el-metodo-
elastico/#:~:text=%C2%BFQu%C3%A9%20es%20un%20asentamiento%20el
%C3%A1stico,suelo%2C%20sin%20cambio%20de%20volumen.
Ruiz, O. B. (2015). Mecánica de suelos aplicada. www.academia.edu.
https://www.academia.edu/10985079/Mec%C3%A1nica_de_Suelos_Aplicada
