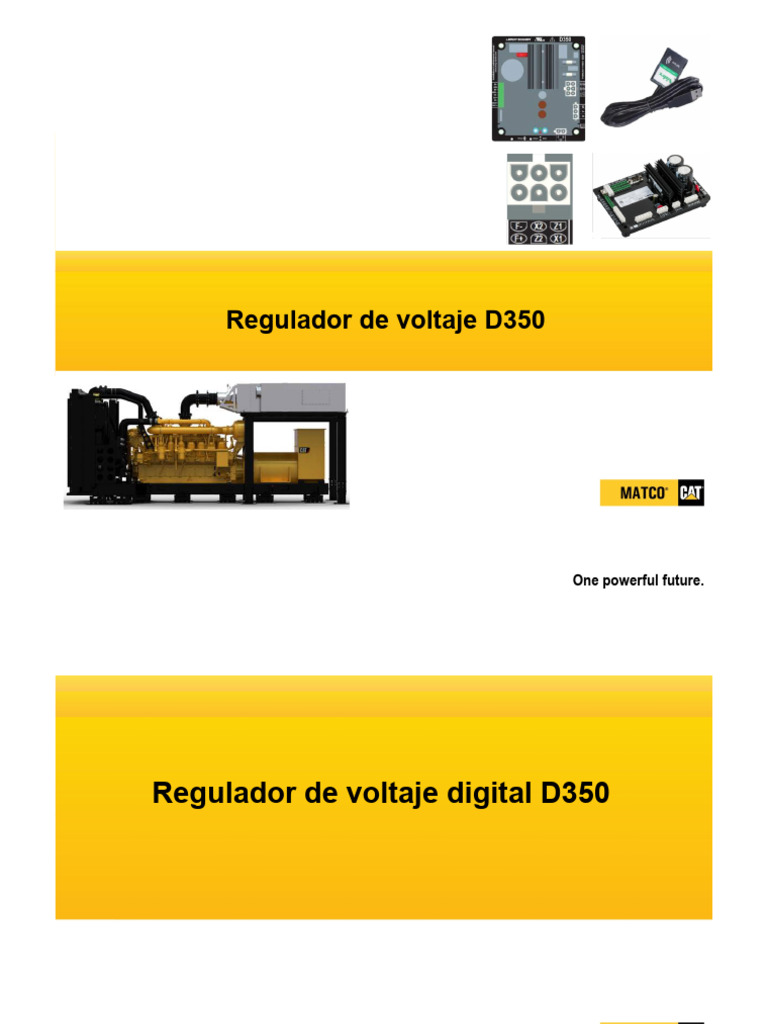

Regulador de voltaje D350
One powerful future.
Regulador de voltaje digital D350
D350
Descripción general
• Hasta 5A de corriente de
excitación.
• Compatible con generadores
SHUNT, PMG y AREP
• Precisión de regulación del
0.25%
• 300 Vca fase-neutro máximo
Protecciónes
• Límite de sobre-excitación
• Perdida de sensado de voltaje
• Monitoreo de sensores de temperatura
• (Pt100)
Page 3
D350
Sensado de voltaje de generador
• 3 fases s/neutro, 2 o 1 fase c/neutro
• Rango trifásico 0-530Vca
• Consumo menor a 2A
Medida de corriente de estator con TC
• Rango 0-1 A o 0-5A
• Consumo menor a 2v
Fuente de alimentación
• 4 terminales para PMG, AREP, SHUNT
• Rango 50-277Vca
• Consumo máximo menor a 3000V
Page 4
Medición de voltaje de generador
Fase /Fase
(Con o sin TP)
3 fases
(Con o sin TP)
Page 5
Entradas/Salidas
Sensor Temp.
(-50° a 250°C)
Entradas
Potenciómetro
digitales
0/+10V
Page 6
Excitación y suministro de voltaje
Excitación
Fase a Neutro 2 fases SHUNT
PMG AREP
SHUNT con transformador
(Bajo voltaje) de voltaje
Page 7
Voltaje y Estabilidad
Potenciómetro de Voltaje Potenciómetro de estabilidad
Page 8
Indicador LED
Descripción LED Verde LED Rojo
Operación Normal Encendido Apagado
Pérdida de sensado de voltaje (1s)
Apagado Parpadeando
Corto circuito de estator (10s)
Falla de pérdida de sensado
Apagado Encendido
Falla de corto circuito de estator
Sobre carga y Sobre calentamiento Encendido Parpadeando
Comunicación NFC + Generador
Parpadeando Apagado
parado
Actualizando Firmware Parpadeando Parpadeando
Page 9
One powerful future.
Tipo de comunicador y programa de
diagnóstico
Comunicador NFLink
Page 11
Programa de diagnóstico EasyReg
Page 12
Programa de diagnóstico EasyReg
Abrir ventana de configuración
Nueva Abrir un archivo o (Información general acerca de
configuración seleccionar uno reciente generador, referencias, límites,
etc.)seleccionar uno reciente
Guardar la configuración reciente o Accede al
guardar con otro nombre, o exportar nivel de
la lista de parámetros a un archivo administrador Comparación de
programas
Imprimir la
configuración
Page 13
Programa de diagnóstico EasyReg
Regresa a la
Cargar los parámetros
configuración de
en D350
fábrica
Osciloscopio Idioma Ayuda
Descargar los
parámetros de D350
Monitor Ventanas tipo
mosaico Información
de programa
Ventanas tipo Ventanas tipo
cascada lista
Page 14
Programa de diagnóstico EasyReg
Page 15
Programa de diagnóstico EasyReg
Page 16
Programa de diagnóstico EasyReg
Page 17
Programa de diagnóstico EasyReg
Page 18
Programa de diagnóstico EasyReg
Page 19
