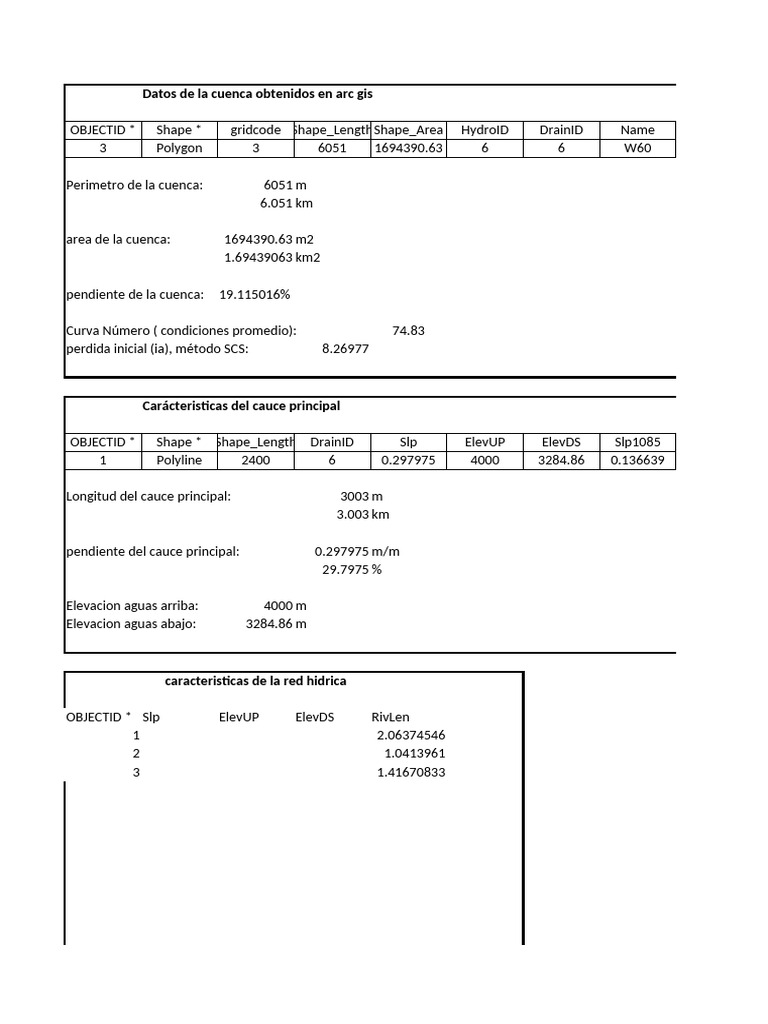

Datos de la cuenca obtenidos en arc gis

OBJECTID * Shape * gridcode Shape_LengthShape_Area HydroID DrainID Name

3 Polygon 3 6051 1694390.63 6 6 W60

Perimetro de la cuenca: 6051 m

6.051 km

area de la cuenca: 1694390.63 m2

1.69439063 km2

pendiente de la cuenca: 19.115016%

Curva Número ( condiciones promedio): 74.83

perdida inicial (ia), método SCS: 8.26977

Carácteristicas del cauce principal

OBJECTID * Shape * Shape_Length DrainID Slp ElevUP ElevDS Slp1085

1 Polyline 2400 6 0.297975 4000 3284.86 0.136639

Longitud del cauce principal: 3003 m

3.003 km

pendiente del cauce principal: 0.297975 m/m

29.7975 %

Elevacion aguas arriba: 4000 m

Elevacion aguas abajo: 3284.86 m

caracteristicas de la red hidrica

OBJECTID * Slp ElevUP ElevDS RivLen

1 2.06374546
2 1.0413961
3 1.41670833
 4.5218499 m
0.00452185 km

DATOS PARA CURVA HIPSOMETRICA

Rowid VALUE COUNT AREA MIN MAX RANGE MEAN

1 1 311 69975 3284.8645 3356.34766 71.4831543 3336.74532
2 2 649 146025 3356.56055 3427.82397 71.2634277 3396.39282
3 3 822 184950 3427.91211 3499.32568 71.4135742 3464.19725
4 4 1154 259650 3499.4502 3570.86182 71.4116211 3527.81772
5 5 928 208800 3571.1145 3642.23511 71.1206055 3607.13776
6 6 951 213975 3642.44458 3713.92432 71.4797363 3678.645
7 7 804 180900 3714.09937 3785.27075 71.1713867 3749.21231
8 8 1262 283950 3785.58179 3856.88086 71.2990723 3823.73062
9 9 452 101700 3857.26294 3928.37891 71.1159668 3889.9061
10 10 196 44100 3928.73877 4000 71.2612305 3962.5492
Description PrecipGage TotStormP BasinSlope LossMet TransMet BaseMet PctImp
<Null> Precip Gage 1 <Null> 19.115016 SCS SCS <Null> <Null>

Elev10 Elev85 LengthMi LengthDown LongestFL ShSlopeFpfConShSlopeFpfChSlopeFpf

3854 4151 <Null> 2898.14755 2898.14755 <Null> <Null> <Null>
STD SUM VARIETY MAJORITY MINORITY MEDIAN
18.0513913 1037727.8
18.8150148 2204258.94
20.4474855 2847570.14
23.5255238 4071101.65
20.5744418 3347423.84
21.3871949 3498391.39
20.0554584 3014366.7
22.0395588 4825548.04
19.7955499 1758237.56
24.3616643 776659.643
 InitAbst BasinCN Rain2Yr LagMethod Tc BasinLag MaxDeficit IDeficit
8.26977 86 <Null> <Null> <Null> <Null> <Null> <Null>

ShLengthFtConShLengthFtChLengthFt HYDROID LongestFL_HMS

<Null> <Null> <Null> 8 2898.1475
InitLoss LossRate HyConduct WetDeficit WFSuction InitContent SatConduct ResiContent
<Null> <Null> <Null> <Null> <Null> <Null> <Null> <Null>
SatContent BubbPress PoreDist MaxCanopS MaxSurfS MaxSurfI MaxSoilPer SoilTensS
<Null> <Null> <Null> <Null> <Null> <Null> <Null> <Null>
MaxSoilS GW1MaxS GW2MaxS GW1MaxPer GW2MaxPer PctUrban PctSand PctChannel
<Null> <Null> <Null> <Null> <Null> <Null> <Null> <Null>
Area_HMS
2.459725
 Curva Hipsómetrica
Se genero en Arc gis los parametros de altitud y area de la cuenca para formar la curva hipsometrica, dividiendo las cotas en 1

Cota Máxima Cota Mínima Cota media del Area Área porcentaje
Intervalos del intervalo del intervalo intervalo Km2 acumulada de área (%)
(msnm) (msnm) (msnm) km2
1 3356.3476563 3284.864502 3320.6060791 0.069975 0.069975 4.13069465
2 3427.8239746 3356.5605469 3392.19226074 0.146025 0.216 8.62000266
3 3499.3256836 3427.9121094 3463.61889648 0.18495 0.40095 10.9177846
4 3570.8618164 3499.4501953 3535.15600586 0.25965 0.6606 15.3274007
5 3642.2351074 3571.114502 3606.67480469 0.2088 0.8694 12.3256741
6 3713.9243164 3642.4445801 3678.18444824 0.213975 1.083375 12.6311595
7 3785.270752 3714.0993652 3749.68505859 0.1809 1.264275 10.678709
8 3856.8808594 3785.5817871 3821.23132324 0.28395 1.548225 16.7618542
9 3928.3789063 3857.2629395 3892.82092285 0.1017 1.649925 6.00345331
10 4000 3928.7387695 3964.36938477 0.0441 1.694025 2.60326737
4000 100

4050

4000 4000

3964.36938476563
3950

3900
3892.82092285156

3850

3821.23132324219

3800 Elevacion media

-20 0 20 en la cuenca:40 3636.5475 60 80 100
Altitud mas frecuente: 3678.1844
Altitud de frecuencia media: 4110
dividiendo las cotas en 10 intervalos

Porcentaje
sobre el area Cota media
altitud inferior X area
100 232.35941
95.869305353 495.344875
87.249302696 640.596315
76.33151813 917.903257
61.004117413 753.073699
48.678443352 787.039517
36.047283836 678.318027
25.368574844 1085.03863
8.60672068 395.899888
2.6032673662 174.82869
-1.154632E-14 6160.40231

0 2 4 6 8 10 12 14
100

80

60

40

80 100

20

0
3800 3850 3900 3950 40
 2.60326737 2.60326737

10 12 14 16 18

3950 4000 4050

Datos GIS:
FID Shape * ID GRIDCODE AREA USOS_S
0 Polygon 1 0 91881.1099 SUELO DESNUDO
1 Polygon 1 0 9879.50056 SUELO DESNUDO
2 Polygon 2 0 69018.6948 BOSQUES
3 Polygon 3 0 11485.6587 VALLES

TIPO DE SUELO HIDROLOGICO: GRUPO B (suelos con moderada capacidad de infiltración)

de condición hidrologica en la mayoria de suelos regular, cuya cobertura veg

CONDICIÓN DE HUMEDAD ANTECEDENTE DEL SUELO: CN II : condiciones promedio.

ID GIS USOS DE SUELO AREA (km2) % NC II

1 SUELO DESNUDO 91881.1099 0.50410736 73
1 SUELO DESNUDO 9879.50056 0.05420406 73
2 BOSQUES 69018.6948 0.37867231 52
3 VALLES 11485.6587 0.06301627 60
182264.964 1
 NC
73
73
52
60

MODELO SCS - CURVA NÚMERO CN.

d de infiltración)
suelos regular, cuya cobertura vegetal se encuentra entre 50 y 75 %

nes promedio. CUADRO RESUMEN

%*CN ID USOS DE SUELO AREA (km2) % NC II

36.7998373 1 SUELO DESNUDO 101760.61 0.55831142 73
3.95689619 2 VALLES 11485.6587 0.06301627 60
19.6909601 3 BOSQUES 69018.6948 0.37867231 80
3.78097637 SUMA : 182264.964 1
CN II
 %*CN
40.7567335
3.78097637
30.2937848

74.83
 PÁRAMETROS MORFOMETRICOS DE LA CUENCA
De la Superficie:
Área: 1.69 km2
Périmetro: 6.051 km
Cotas:
Cota Máxima: 4000 msnm
Cota Mínima: 3284.86 msnm
Centroide (PSC:wgs 1984 UTM Zone 17S)
X centroide: 821160.663401 m
Y centroide: 9129533.858086 m
Z centroide: 3400 msnm
Altitud
Altitud media: 3636.54746103154 msnm
Altitud mas frecuente: 3678.18444824219 msnm
Altitud de frecuencia media: 4110 msnm
Pendiente
Pendiente media de la cuenca: 19.115016%
CARACTERÍSTICAS DE LA RED DE DRENAJE
Longitud del curso principal: 3.003 Km
Orden de la Red Hídrica: 2
Longitud de la red hídrica (cauce total): 4.5218499 Km
elevacion maxima del curso principal: 4000 msnm
elevacion minima del curso principal: 3284.86 msnm
Pendiente del curso principal: 0.297975 m/m
PARÁMETROS GENERADOS
Indice de Compacidad o Indice de Gravelious (K)
K= 0.28*P/√A
K= 0 cuenca medianamente irreguar
Factor de Forma (Ff)
Ff= Ap/L
Ff= 0.1878896586
Densidad de Drenaje
Dd= Li/A
Dd= 1.7723185801 cuenca medianamente drenada
Tiempo de Concentración
Kiprich (1940) 0.26844205 hrs
L 3003 m
H 715.14 m
S 0.2381418581

Kiprich California 0.26875141 hrs

L 3.003 km
H 715.14 m

Formúla de Guaire 0.09510303 hrs

A 1.69 km2
S 238.14185814 m/km
Formúla de Boreau 0.26741132 hrs
L 3.003 km
S 0.2381418581
California Culverts 0.26885567 hrs
L 3003
H 715.14
 Periodo de Retorno

El riesgo de falla admisible en función del período de retorno y vida útil de la obra está dado por:

se proponen los siguientes valores de vida útil (n, años):

Puentes y defensas ribereñas : n= 40
Alcantarillas de quebradas importantes:n= 25
Alcantarillas de quebradasmenores: n= 15
Drenaje de plataforma y sub-drenes: n= 15

n: 25
R: 0.22
T: 101.120096

Período de retorno analizado T: 50 años

a está dado por:
 Metodo IILA - SENAMHI - UNI , en el cálculo de Intensidades de diseño.

Sub zona de estudio : 5a - 8

elevacion : 3400 msnm
factor n de subzona: 0.4
Periodo de retorno : 50 años
duracion de la lluvia: 24 hrs
Intervalos asmidos: 10 min

Al ser una lluvia de duración mayor a 3 horas, se genera la siguiente ecuación :

0.4
i= 11.461 *(1+ 0.549 *log 50 )*(t )

n t(min) i(mm/hr) P(mm) pi-pi(mm) Int. Par Prec. Alt

1 10 57.57 9.59 9.59 57.57 0.19
2 20 37.98 12.66 3.07 18.42 0.2
3 30 29.78 14.89 2.23 13.38 0.2
4 40 25.06 16.71 1.82 10.89 0.2
5 50 21.92 18.27 1.56 9.33 0.2
6 60 19.65 19.65 1.38 8.26 0.2
7 70 17.91 20.9 1.25 7.48 0.2
8 80 16.53 22.04 1.14 6.86 0.21
9 90 15.4 23.11 1.07 6.4 0.21
10 100 14.46 24.1 0.99 5.95 0.21
11 110 13.66 25.04 0.94 5.63 0.22
12 120 12.96 25.92 0.88 5.31 0.22
13 130 12.35 26.77 0.85 5.09 0.22
14 140 11.82 27.57 0.8 4.82 0.22
15 150 11.34 28.35 0.78 4.65 0.22
16 160 10.91 29.09 0.74 4.42 0.22
17 170 10.52 29.8 0.71 4.26 0.23
18 180 10.16 30.49 0.69 4.14 0.23
19 190 9.84 31.16 0.67 4 0.23
20 200 9.54 31.8 0.64 3.85 0.23
21 210 9.27 32.43 0.63 3.77 0.24
22 220 9.01 33.04 0.61 3.65 0.24
23 230 8.77 33.63 0.59 3.54 0.25
24 240 8.55 34.21 0.58 3.47 0.25
25 250 8.35 34.77 0.56 3.37 0.25
26 260 8.15 35.32 0.55 3.3 0.26
27 270 7.97 35.86 0.54 3.23 0.26
28 280 7.8 36.38 0.52 3.14 0.26
29 290 7.63 36.9 0.52 3.11 0.26
30 300 7.48 37.4 0.5 3.01 0.27
31 310 7.33 37.9 0.5 2.97 0.27
32 320 7.2 38.38 0.48 2.88 0.28
33 330 7.06 38.85 0.47 2.85 0.28
34 340 6.94 39.32 0.47 2.83 0.28
35 350 6.82 39.78 0.46 2.76 0.29
36 360 6.71 40.23 0.45 2.71 0.29
37 370 6.6 40.67 0.44 2.67 0.3
38 380 6.49 41.11 0.44 2.64 0.3
39 390 6.39 41.54 0.43 2.58 0.31
40 400 6.29 41.96 0.42 2.54 0.32
41 410 6.2 42.38 0.42 2.52 0.32
42 420 6.11 42.79 0.41 2.46 0.33
43 430 6.03 43.19 0.4 2.43 0.33
44 440 5.94 43.59 0.4 2.42 0.34
45 450 5.86 43.99 0.4 2.38 0.35
46 460 5.79 44.38 0.39 2.31 0.35
47 470 5.71 44.76 0.38 2.27 0.37
48 480 5.64 45.14 0.38 2.26 0.37
49 490 5.57 45.51 0.37 2.23 0.38
50 500 5.51 45.88 0.37 2.22 0.4
51 510 5.44 46.25 0.37 2.19 0.4
52 520 5.38 46.61 0.36 2.14 0.42
53 530 5.32 46.96 0.35 2.11 0.43
54 540 5.26 47.31 0.35 2.13 0.44
55 550 5.2 47.66 0.35 2.12 0.46
56 560 5.14 48.01 0.35 2.09 0.47
57 570 5.09 48.35 0.34 2.04 0.5
58 580 5.04 48.69 0.34 2.02 0.52
59 590 4.99 49.02 0.33 1.99 0.54
60 600 4.94 49.35 0.33 1.99 0.56
61 610 4.89 49.68 0.33 1.97 0.59
62 620 4.84 50 0.32 1.94 0.63
63 630 4.79 50.32 0.32 1.94 0.67
64 640 4.75 50.64 0.32 1.93 0.71
65 650 4.7 50.96 0.32 1.9 0.78
66 660 4.66 51.27 0.31 1.86 0.85
67 670 4.62 51.58 0.31 1.85 0.94
68 680 4.58 51.89 0.31 1.83 1.07
69 690 4.54 52.19 0.3 1.79 1.25
70 700 4.5 52.49 0.3 1.8 1.56
71 710 4.46 52.79 0.3 1.79 2.23
72 720 4.42 53.09 0.3 1.77 9.59
73 730 4.39 53.38 0.29 1.73 3.07
74 740 4.35 53.67 0.29 1.74 1.82
75 750 4.32 53.96 0.29 1.73 1.38
76 760 4.28 54.25 0.29 1.71 1.14
77 770 4.25 54.53 0.28 1.68 0.99
78 780 4.22 54.81 0.28 1.69 0.88
79 790 4.18 55.09 0.28 1.69 0.8
 80 800 4.15 55.37 0.28 1.68 0.74
81 810 4.12 55.65 0.28 1.66 0.69
82 820 4.09 55.92 0.27 1.62 0.64
83 830 4.06 56.19 0.27 1.63 0.61
84 840 4.03 56.46 0.27 1.63 0.58
85 850 4 56.73 0.27 1.62 0.55
86 860 3.98 57 0.27 1.59 0.52
87 870 3.95 57.26 0.26 1.56 0.5
88 880 3.92 57.52 0.26 1.57 0.48
89 890 3.9 57.78 0.26 1.57 0.47
90 900 3.87 58.04 0.26 1.57 0.45
91 910 3.84 58.3 0.26 1.55 0.44
92 920 3.82 58.55 0.25 1.52 0.42
93 930 3.79 58.81 0.26 1.55 0.41
94 940 3.77 59.06 0.25 1.5 0.4
95 950 3.75 59.31 0.25 1.5 0.39
96 960 3.72 59.56 0.25 1.49 0.38
97 970 3.7 59.81 0.25 1.48 0.37
98 980 3.68 60.05 0.24 1.45 0.36
99 990 3.65 60.3 0.25 1.48 0.35
100 1000 3.63 60.54 0.24 1.44 0.35
101 1010 3.61 60.78 0.24 1.45 0.34
102 1020 3.59 61.02 0.24 1.45 0.33
103 1030 3.57 61.26 0.24 1.44 0.32
104 1040 3.55 61.5 0.24 1.42 0.32
105 1050 3.53 61.73 0.23 1.4 0.31
106 1060 3.51 61.97 0.24 1.42 0.31
107 1070 3.49 62.2 0.23 1.38 0.3
108 1080 3.47 62.43 0.23 1.39 0.3
109 1090 3.45 62.66 0.23 1.4 0.29
110 1100 3.43 62.89 0.23 1.39 0.29
111 1110 3.41 63.12 0.23 1.38 0.28
112 1120 3.39 63.35 0.23 1.36 0.28
113 1130 3.38 63.57 0.22 1.34 0.27
114 1140 3.36 63.8 0.23 1.36 0.27
115 1150 3.34 64.02 0.22 1.32 0.27
116 1160 3.32 64.24 0.22 1.34 0.26
117 1170 3.31 64.46 0.22 1.34 0.26
118 1180 3.29 64.68 0.22 1.34 0.25
119 1190 3.27 64.9 0.22 1.33 0.25
120 1200 3.26 65.12 0.22 1.32 0.25
121 1210 3.24 65.34 0.22 1.3 0.24
122 1220 3.22 65.55 0.21 1.27 0.24
123 1230 3.21 65.77 0.22 1.3 0.24
124 1240 3.19 65.98 0.21 1.26 0.24
125 1250 3.18 66.19 0.21 1.27 0.24
126 1260 3.16 66.4 0.21 1.28 0.23
127 1270 3.15 66.61 0.21 1.28 0.23
128 1280 3.13 66.82 0.21 1.28 0.23
129 1290 3.12 67.03 0.21 1.27 0.23
130 1300 3.1 67.24 0.21 1.25 0.22
131 1310 3.09 67.44 0.2 1.23 0.22
132 1320 3.08 67.65 0.21 1.26 0.22
133 1330 3.06 67.85 0.2 1.23 0.21
134 1340 3.05 68.06 0.21 1.25 0.21
135 1350 3.03 68.26 0.2 1.21 0.21
136 1360 3.02 68.46 0.2 1.22 0.21
137 1370 3.01 68.66 0.2 1.22 0.21
138 1380 2.99 68.86 0.2 1.22 0.21
139 1390 2.98 69.06 0.2 1.22 0.21
140 1400 2.97 69.26 0.2 1.21 0.2
141 1410 2.96 69.46 0.2 1.19 0.2
142 1420 2.94 69.66 0.2 1.17 0.2
143 1430 2.93 69.85 0.19 1.15 0.2
144 1440 2.92 70.05 0.2 1.18 0.2

1/1/2000
-1

0
0.16666667
HIETOGRAMA 0.33333333
10 0.5
9
0.66666667
8
7 0.83333333
6 1
5 1.16666667
(mm)
4
3 1.33333333
2 1.5
1 1.66666667
0
10 130 250 370 490 610 730 850 970 1090 1210 1330 1.83333333
2
Minutos
2.16666667
2.33333333
2.5
2.66666667
2.83333333
CURVA IDF 3
70 3.16666667
60 3.33333333
50 f(x) = 57.566610448844 x^-0.599982731707972 3.5
R² = 0.999998714529144
40 3.66666667
(mm/hr) 3.83333333
30 Power ((mm/hr))
20
4
4.16666667
10
4.33333333
0
10 160 310 460 610 760 910 1060 1210 1360 4.5
4.66666667
Minutos
4.83333333
5
5.16666667
 5.33333333
al ser el tiempo de concentación (Tc): 0.26875141 hrs 5.5
16.1250849 min 5.66666667
1.61250849 5.83333333
la intensidad de diseño, obtenida a partir de la ecuación de la curva IDF será: 6
6.16666667
I: 43.2187689 mm/hr 6.33333333
P: 11.6151053 mm 6.5
6.66666667
6.83333333
7
7.16666667
7.33333333
7.5
7.66666667
7.83333333
8
8.16666667
8.33333333
8.5
8.66666667
8.83333333
9
9.16666667
9.33333333
9.5
9.66666667
9.83333333
10
10.1666667
10.3333333
10.5
10.6666667
10.8333333
11
11.1666667
11.3333333
11.5
11.6666667
11.8333333
12
12.1666667
12.3333333
12.5
12.6666667
12.8333333
13
13.1666667
13.3333333
13.5
13.6666667
13.8333333
14
14.1666667
14.3333333
14.5
14.6666667
14.8333333
15
15.1666667
15.3333333
15.5
15.6666667
15.8333333
16
16.1666667
16.3333333
16.5
16.6666667
16.8333333
17
17.1666667
17.3333333
17.5
17.6666667
17.8333333
18
18.1666667
18.3333333
18.5
18.6666667
18.8333333
19
19.1666667
19.3333333
19.5
19.6666667
19.8333333
20
20.1666667
20.3333333
20.5
20.6666667
20.8333333
21
21.1666667
 21.3333333
21.5
21.6666667
21.8333333
22
22.1666667
22.3333333
22.5
22.6666667
22.8333333
23
23.1666667
23.3333333
23.5
23.6666667
23.8333333
24 24
 cn: 74.83
ia: 8.26977

pe
12
TIEMPO P acumulado acumulado parcial abstraccion
0 0 0 0 0 0
10 0.21 0.21 0 0 0.21 10
20 0.22 0.43 0 0 0.22
30 0.22 0.65 0 0 0.22 8
40 0.22 0.87 0 0 0.22
50 0.23 1.1 0 0 0.23
60 0.23 1.33 0 0 0.23 6

70 0.23 1.56 0 0 0.23

80 0.24 1.8 0 0 0.24 4
90 0.23 2.03 0 0 0.23
100 0.24 2.27 0 0 0.24
2
110 0.23 2.5 0 0 0.23
120 0.25 2.75 0 0 0.25
130 0.24 2.99 0 0 0.24 0
0 80 160 240 320
140 0.25 3.24 0 0 0.25
150 0.25 3.49 0 0 0.25
160 0.25 3.74 0 0 0.25
170 0.25 3.99 0 0 0.25
180 0.26 4.25 0 0 0.26
190 0.27 4.52 0 0 0.27
200 0.26 4.78 0 0 0.26
210 0.27 5.05 0 0 0.27
220 0.27 5.32 0 0 0.27
230 0.27 5.59 0 0 0.27
240 0.27 5.86 0 0 0.27
250 0.28 6.14 0 0 0.28
260 0.29 6.43 0 0 0.29
270 0.29 6.72 0 0 0.29
280 0.29 7.01 0 0 0.29
290 0.29 7.3 0 0 0.29
300 0.3 7.6 0 0 0.3
310 0.3 7.9 0 0 0.3
320 0.31 8.21 0 0 0.31
330 0.31 8.52 0 0 0.31
340 0.31 8.83 0 0 0.31
350 0.33 9.16 0 0 0.33
360 0.33 9.49 0 0 0.33
370 0.33 9.82 0 0 0.33
380 0.34 10.16 0 0 0.34
390 0.35 10.51 0 0 0.35
400 0.36 10.87 0.1538415833 0.1538415833 0.20615842
410 0.36 11.23 0.1977689822 0.0439273989 0.3160726
420 0.37 11.6 0.2482242663 0.0504552841 0.31954472
430 0.37 11.97 0.3039285609 0.0557042945 0.31429571
440 0.39 12.36 0.3681848632 0.0642563023 0.3257437
450 0.39 12.75 0.4379852455 0.0698003823 0.32019962
460 0.4 13.15 0.5151875152 0.0772022697 0.32279773
470 0.41 13.56 0.600066156 0.0848786408 0.32512136
480 0.42 13.98 0.6928891651 0.0928230092 0.32717699
490 0.43 14.41 0.7939177692 0.101028604 0.3289714
500 0.44 14.85 0.9034061754 0.1094884062 0.33051159
510 0.45 15.3 1.0216013585 0.1181951831 0.33180482
520 0.46 15.76 1.1487428808 0.1271415222 0.33285848
530 0.47 16.23 1.2850627441 0.1363198633 0.33368014
540 0.5 16.73 1.4369968619 0.1519341178 0.34806588
550 0.51 17.24 1.5990957357 0.1620988738 0.34790113
560 0.53 17.77 1.7749459784 0.1758502427 0.35414976
570 0.55 18.32 1.9651542995 0.1902083211 0.35979168
580 0.57 18.89 2.1703152192 0.2051609197 0.36483908
590 0.6 19.49 2.3948214664 0.2245062472 0.37549375
600 0.63 20.12 2.6396687885 0.2448473221 0.38515268
610 0.66 20.78 2.9058397331 0.2661709446 0.39382906
620 0.7 21.48 3.1985542398 0.2927145067 0.40728549
630 0.74 22.22 3.5192071379 0.3206528981 0.4193471
640 0.8 23.02 3.8783039767 0.3590968388 0.44090316
650 0.86 23.88 4.2781463579 0.3998423812 0.46015762
660 0.94 24.82 4.7308197825 0.4526734246 0.48732658
670 1.05 25.87 5.2548419085 0.524022126 0.52597787
680 1.19 27.06 5.8709368925 0.616094984 0.57390502
690 1.39 28.45 6.6186863651 0.7477494726 0.64225053
700 1.74 30.19 7.594491389 0.975805024 0.76419498
710 2.49 32.68 9.0612479471 1.466756558 1.02324344
720 10.71 43.39 16.129794621 7.0685466739 3.64145333
730 3.42 46.81 18.592645308 2.4628506874 0.95714931
740 2.03 48.84 20.092310146 1.4996648378 0.53033516
750 1.54 50.38 21.247196478 1.154886332 0.38511367
760 1.28 51.66 22.217754305 0.9705578265 0.30944217
770 1.11 52.77 23.066880508 0.8491262029 0.2608738
780 0.99 53.76 23.829835892 0.7629553848 0.22704462
790 0.9 54.66 24.527877879 0.6980419865 0.20195801
 800 0.82 55.48 25.167445469 0.6395675897 0.18043241
810 0.77 56.25 25.771030787 0.6035853183 0.16641468
820 0.73 56.98 26.345888795 0.5748580079 0.15514199
830 0.68 57.66 26.883618607 0.5377298119 0.14227019
840 0.64 58.3 27.391651501 0.5080328943 0.13196711
850 0.61 58.91 27.877579539 0.4859280382 0.12407196
860 0.59 59.5 28.34913099 0.4715514506 0.11844855
870 0.57 60.07 28.806122702 0.4569917119 0.11300829
880 0.54 60.61 29.240330639 0.4342079369 0.10579206
890 0.52 61.13 29.659603041 0.4192724021 0.1007276
900 0.5 61.63 30.063792676 0.404189635 0.09581036
910 0.49 62.12 30.460874948 0.3970822721 0.09291773
920 0.48 62.6 30.850776281 0.3899013329 0.09009867
930 0.46 63.06 31.225275959 0.3744996781 0.08550032
940 0.45 63.51 31.592422357 0.3671463981 0.0828536
950 0.43 63.94 31.943969251 0.3515468935 0.07845311
960 0.42 64.36 32.288009097 0.3440398464 0.07596015
970 0.41 64.77 32.624486506 0.3364774086 0.07352259
980 0.4 65.17 32.95334851 0.3288620046 0.071138
990 0.39 65.56 33.274544465 0.3211959548 0.06880405
1000 0.38 65.94 33.588025947 0.3134814816 0.06651852
1010 0.37 66.31 33.893746662 0.305720715 0.06427929
1020 0.37 66.68 34.199944192 0.3061975304 0.06380247
1030 0.36 67.04 34.498318745 0.2983745525 0.06162545
1040 0.35 67.39 34.788828516 0.2905097712 0.05949023
1050 0.34 67.73 35.071433562 0.2826050461 0.05739495
1060 0.34 68.07 35.35442446 0.2829908981 0.0570091
1070 0.34 68.41 35.637797332 0.2833728721 0.05662713
1080 0.33 68.74 35.913197372 0.2754000398 0.05459996
1090 0.32 69.06 36.180588894 0.2673915218 0.05260848
1100 0.32 69.38 36.448309029 0.2677201352 0.05227986
1110 0.32 69.7 36.716354708 0.2680456792 0.05195432
1120 0.31 70.01 36.976331542 0.259976834 0.05002317
1130 0.31 70.32 37.236608324 0.2602767822 0.04972322
1140 0.3 70.62 37.488772138 0.2521638138 0.04783619
1150 0.3 70.92 37.741211932 0.2524397943 0.04756021
1160 0.29 71.21 37.985497163 0.2442852304 0.04571477
1170 0.29 71.5 38.230035929 0.2445387665 0.04546123
1180 0.28 71.78 38.466380924 0.236344995 0.043655
1190 0.28 72.06 38.702958438 0.2365775137 0.04342249
1200 0.28 72.34 38.939766618 0.2368081797 0.04319182
1210 0.28 72.62 39.17680363 0.2370370125 0.04296299
1220 0.27 72.89 39.405590058 0.2287864273 0.04121357
1230 0.27 73.16 39.634585968 0.2289959108 0.04100409
1240 0.26 73.42 39.855297051 0.2207110827 0.03928892
1250 0.26 73.68 40.076199501 0.2209024503 0.03909755
1260 0.25 73.93 40.288784874 0.2125853724 0.03741463
1270 0.26 74.19 40.51005866 0.2212737868 0.03872621
 1280 0.26 74.45 40.731519723 0.2214610629 0.03853894
1290 0.25 74.7 40.944638402 0.2131186782 0.03688132
1300 0.24 74.94 41.149392943 0.2047545414 0.03524546
1310 0.25 75.19 41.362845082 0.2134521395 0.03654786
1320 0.24 75.43 41.567917576 0.2050724933 0.03492751
1330 0.24 75.67 41.773144233 0.2052266574 0.03477334
1340 0.24 75.91 41.978524036 0.205379803 0.0346202
1350 0.24 76.15 42.184055975 0.2055319392 0.03446806
1360 0.23 76.38 42.381165917 0.1971099421 0.03289006
1370 0.23 76.61 42.57841379 0.1972478722 0.03275213
1380 0.23 76.84 42.775798726 0.1973849365 0.03261506
1390 0.22 77.06 42.964729172 0.1889304458 0.03106955
1400 0.23 77.29 43.162379801 0.1976506291 0.03234937
1410 0.22 77.51 43.351562835 0.1891830337 0.03081697
1420 0.23 77.74 43.549475923 0.1979130881 0.03208691
1430 0.22 77.96 43.738908477 0.1894325538 0.03056745
1440 0.22 78.18 43.928461917 0.1895534399 0.03044656
17.3333333 43.928461917
12

10

0
0 80 160 240 320 400 480 560 640 720 800 880 960 1040 1120 1200 1280 1360 1440
 CAUDAL DE DISEÑO OBTENIDO POR EL PROGRAMA HEC HMS

Cuenca: Se exporto la cuenca de 1.69 km2 generada anteriormente en arc gis

Rios: Se exporto las caracteristicas fisicas de los rios generados en el programa arc gis
Método de infiltración: Método SCS , utilizando la curva número en formato raster de la cuenca
para ello se utilizo el CN de humedad del suelo en condiciones promedio
Método llluvia- escorrentía: Método SCS, utilizando hidrograma unitario
Para ello se utilizo el hietograma de diseño con un T:50 años

con lo cual se obtuvo un hidrograma de diseño, el caudal de diseño brindado por el programa fue de :

Q: 6.1373 m3/s

Cuenca de estudio y parametros de análisis en Hec-Hms

Hidrograma E Hietograma de diseño:

Resultado de Caudal generado para un T: 50 años

Q ASUMIDO 6.50 M3/S

 rama arc gis
aster de la cuenca
diciones promedio

el programa fue de :
