John Edwin Palacio Garcés

john.palacio@correounivalle.edu.co

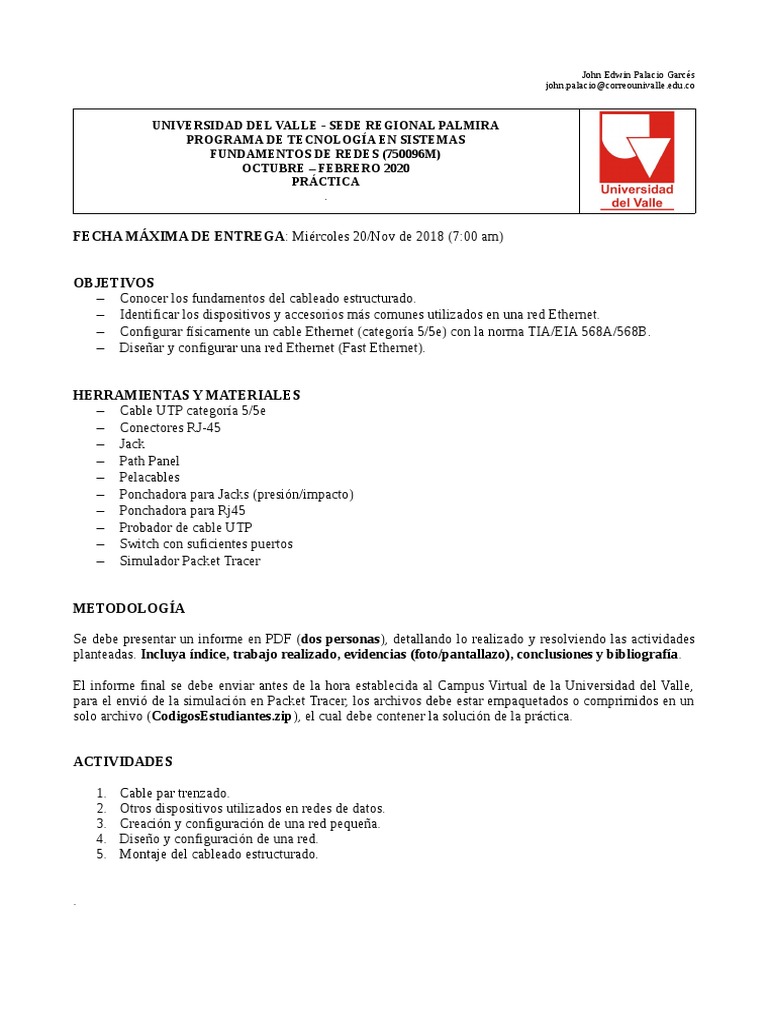

UNIVERSIDAD DEL VALLE - SEDE REGIONAL PALMIRA

PROGRAMA DE TECNOLOGÍA EN SISTEMAS
FUNDAMENTOS DE REDES (750096M)
OCTUBRE – FEBRERO 2020
PRÁCTICA
.

FECHA MÁXIMA DE ENTREGA: Miércoles 20/Nov de 2018 (7:00 am)

OBJETIVOS
– Conocer los fundamentos del cableado estructurado.
– Identificar los dispositivos y accesorios más comunes utilizados en una red Ethernet.
– Configurar físicamente un cable Ethernet (categoría 5/5e) con la norma TIA/EIA 568A/568B.
– Diseñar y configurar una red Ethernet (Fast Ethernet).

HERRAMIENTAS Y MATERIALES
– Cable UTP categoría 5/5e
– Conectores RJ-45
– Jack
– Path Panel
– Pelacables
– Ponchadora para Jacks (presión/impacto)
– Ponchadora para Rj45
– Probador de cable UTP
– Switch con suficientes puertos
– Simulador Packet Tracer

METODOLOGÍA

Se debe presentar un informe en PDF (dos personas), detallando lo realizado y resolviendo las actividades
planteadas. Incluya índice, trabajo realizado, evidencias (foto/pantallazo), conclusiones y bibliografía.

El informe final se debe enviar antes de la hora establecida al Campus Virtual de la Universidad del Valle,
para el envió de la simulación en Packet Tracer, los archivos debe estar empaquetados o comprimidos en un
solo archivo (CodigosEstudiantes.zip), el cual debe contener la solución de la práctica.

ACTIVIDADES

1. Cable par trenzado.

2. Otros dispositivos utilizados en redes de datos.
3. Creación y configuración de una red pequeña.
4. Diseño y configuración de una red.
5. Montaje del cableado estructurado.

.
 John Edwin Palacio Garcés
john.palacio@correounivalle.edu.co

1. Cable par trenzado.

Consiste en la creación de dos (2) Patch Cord, uno de conexión cruzada y otro de conexión directa.

– Ensamble de un Patch Cord: Consiste en un cable par trenzado con un conector RJ-45 en cada
extremo y su respectiva funda de protección (bota, en caso de tenerla).

Pasos:

- Quitar el protector del cable de tal forma que

dejemos a la vista los 8 hilos de colores (los
hilos no hay que pelarlos), ver fotos 1 y 2.

- Pasar la funda protectora (bota, en caso de

tenerla) a través del cable Ethernet, ver foto 3.

- Ubicar los hilos en el orden adecuado según la

norma (T568A ó T568B) y utilizar la guía en
caso de tenerla, ver fotos 4 y 5.

- Insertar el conector RJ-45 en la ponchadora y

presionarla fuertemente.

Más información, en el Campus Virtual de la

Universidad del Valle.

Figura 1. Pasos para la construcción de un patch cord.

– Cable directo (Straight Through): se realizan los pasos anteriores, teniendo en cuenta que en los
extremos del cable se aplica una sola norma (T568B :: T568B ó T568A :: T568A).

– Cable cruzado (Crossover): se realizan los pasos anteriores, teniendo en cuenta que en los extremos
del cable se aplican ambas normas (T568A :: T568B), un estándar en cada extremo.

Figura 2. Norma T568A y T568B (Directo). Figura 3. Norma T568A y T568B (Cruzado).

Figura 4. Sencillo probador para conectores RJ45.
2. Otros dispositivos utilizados en redes de datos.
Investigar y describir la funcionalidad de otros dispositivos requeridos para el montaje de una red:
– Protocolos de comunicación diferente a TCP/IP
– Tipos y categorías de cable par trenzado
– Gabinete / Bastidor / Rack
– Patch Pannel
– Router / Router inalámbrico
– Switch / Switch capa 3
– Cableado horizontal (y sus elementos) y vertical (y sus elementos).
– GNS3
3. Creación y configuración de una red pequeña (probar el cable cruzado y directo).
Figura 5. Configuración de una red pequeña.
John Edwin Palacio Garcés
john.palacio@correounivalle.edu.co
Prueba del cable:
- Una vez elaborado el patch cord, se verifica que sus
conexiones estén correctas (conectividad extremo a
extremo), utilizando una herramienta que permita
comprobar si el cable es paralelo o cruzado, etc.
Conexión a la red:
- Una vez finalizado los pasos anteriores, se esta en
disposición de conectar el equipo de computo a la red,
normalmente a un switch (cable directo), o se pueden
conectar dos equipos de computo directamente (cable
cruzado).
a) Resolver el ejercicio con el simulador Packet Tracer
(adjunto a este documento, Practica01-Lab-261.pdf).
b) Adecuar y configurar dos Pcs, por medio del cable cruzado
(red punto a punto). Tienen comunicación? Explique porque se
debe utilizar diferente norma en ambos extremos del cable.
c) Adecuar y configurar dos Pcs, por medio de un switch y el
cable directo (red conmutada). Tienen comunicación? Explique
porque se debe utilizar la misma norma en ambos extremos del
cable.
d) Si se usa la misma norma en ambos extremos del cable se
pueden comunicar los equipos formando una estrella a través
de un switch?¿Por que?
e) Si se usa diferente norma en ambos extremos del cable se
pueden comunicar los equipos formando una estrella a través
de un switch?¿Por que?
f) Investigar qué diferencias existe entre un Router, un Switch
y un Hub/Concentrador?
Nota: El punto a) es simulado, lo otros puntos se deben
desarrollar en los equipos del laboratorio.
 John Edwin Palacio Garcés
john.palacio@correounivalle.edu.co

4. Diseño y configuración de una red.

Suponga que debe implantar una red de área local para las salas de sistemas de la Universidad del Valle Sede
Palmira – La Carbonera, la cual consta de 30 Pcs (salón 304), 15 portátiles (salón 204) y 50 Pcs (salón 105):

– Realice un presupuesto en el que se muestre un desglose detallado de los elementos necesarios para
efectuar el monje de la red:
– Nodos conectados en cable
– Nodos conectados al Jack
– Nodos conectados al Patch Pannel
– Nodos conectados al Switch
– Horas de operario y demás equipo necesarios.
– Cada elemento del presupuesto deberá indicar la cantidad, descripción, precio unitario, tipo de
unidad (unidad, metros, etc.), precio total (pesos colombianos).
– Para realizar esta cotización debe investigar los precios reales del mercado (ferreterías, tiendas de
electrónica, revistas, etc.). Debe especificar en el informe la fuente de información de los precios.
– Realice los diagramas de topología física y topología lógica sobre la red que pretende instalar.
– Adicionalmente, describa el tipo de pruebas de conexión que se deben realizar para verificar el
funcionamiento de la red.

5. Montaje del cableado estructurado.

El objetivo es montar una red de área local compuesta de dos (2) equipos de computo, de tal manera que los
equipos tengan conectividad entre sí.

Figura 6. Ubicación de equipos en el Bastidor/Rack. Figura 7. Cableado horizontal.

El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de

implantar una red de área local, realizaremos esta actividad a menor escala.
– Por qué es importante que el cableado de la red tenga un óptimo funcionamiento?
– Enumere y describa los requisitos/elementos necesarios para realizar una configuración básica de
red, hasta lograr la conectividad entre dos (2) equipos de cómputo.
