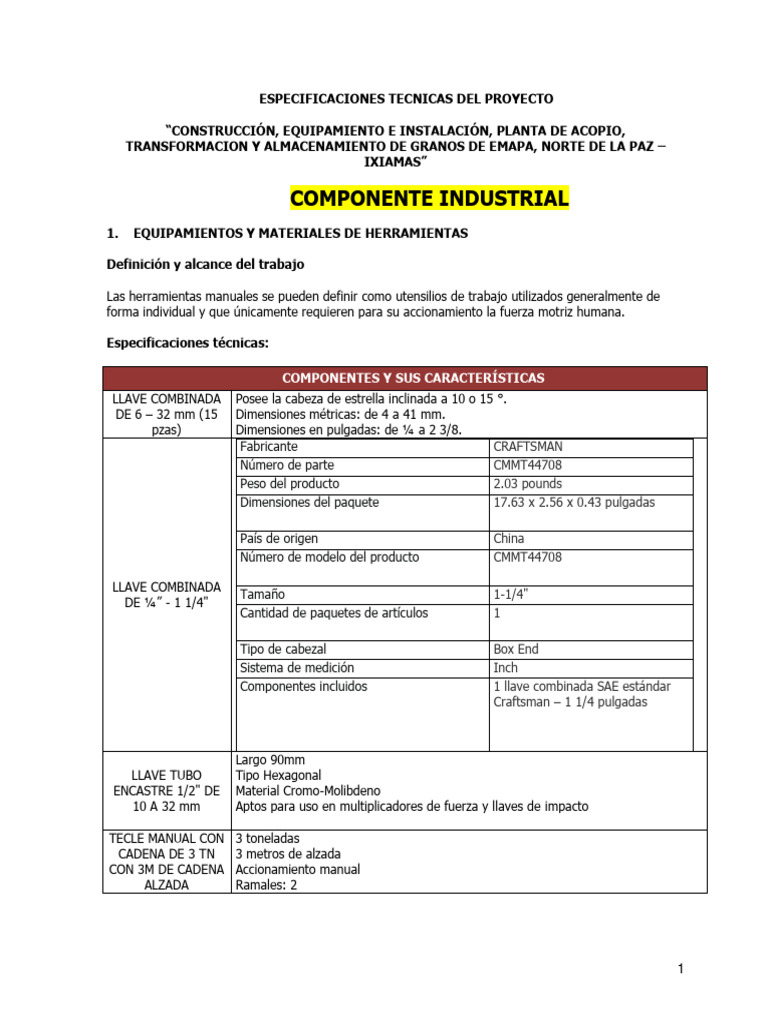

ESPECIFICACIONES TECNICAS DEL PROYECTO

“CONSTRUCCIÓN, EQUIPAMIENTO E INSTALACIÓN, PLANTA DE ACOPIO,

TRANSFORMACION Y ALMACENAMIENTO DE GRANOS DE EMAPA, NORTE DE LA PAZ –
IXIAMAS”

COMPONENTE INDUSTRIAL
1. EQUIPAMIENTOS Y MATERIALES DE HERRAMIENTAS

Definición y alcance del trabajo

Las herramientas manuales se pueden definir como utensilios de trabajo utilizados generalmente de
forma individual y que únicamente requieren para su accionamiento la fuerza motriz humana.

Especificaciones técnicas:

COMPONENTES Y SUS CARACTERÍSTICAS

LLAVE COMBINADA Posee la cabeza de estrella inclinada a 10 o 15 °.
DE 6 – 32 mm (15 Dimensiones métricas: de 4 a 41 mm.
pzas) Dimensiones en pulgadas: de ¼ a 2 3/8.
Fabricante CRAFTSMAN
Número de parte CMMT44708
Peso del producto 2.03 pounds
Dimensiones del paquete 17.63 x 2.56 x 0.43 pulgadas

País de origen China

Número de modelo del producto CMMT44708

LLAVE COMBINADA
Tamaño 1-1/4"
DE ¼” - 1 1/4"
Cantidad de paquetes de artículos 1

Tipo de cabezal Box End

Sistema de medición Inch
Componentes incluidos 1 llave combinada SAE estándar
Craftsman – 1 1/4 pulgadas

Largo 90mm
LLAVE TUBO Tipo Hexagonal
ENCASTRE 1/2" DE Material Cromo-Molibdeno
10 A 32 mm Aptos para uso en multiplicadores de fuerza y llaves de impacto

TECLE MANUAL CON 3 toneladas

CADENA DE 3 TN 3 metros de alzada
CON 3M DE CADENA Accionamiento manual
ALZADA Ramales: 2

1
  Alto rendimiento y durabilidad a menor costo
 Potente motor de 500 W con 0-3,200 RPM y 0-48,000 BPM para las
TALADRO DE aplicaciones más exigentes
PEDESTAL 5/8 VEL  El diseño de agarre positivo en línea maximiza la potencia de empuje
190-3280 rpm Botón de bloqueo empotrado para uso continuo
 El interruptor de inversión de giro está convenientemente ubicado

Potencia absorbida: 1.500 W

Potencia útil: 920 W
Par de giro nominal: 200 Nm
Potencia de percusión: 5 - 18 J
Potencia de percusión (cincelar): 5 - 18 J

Número de percusiones a velocidad nominal de rotación: 1100 - 2250 1/min

Peso: 11,1 kg
Longitud: 595 mm
MARTILLO altura: 280 mm
PERFORADOR Velocidad nominal de rotación: 120 - 250 1/min
ELÉCTRICO 12- gama de perforación
150mm Rend. de perf. horm. dureza media (vol.): 400 cm3/min
Rend. de perf. horm. dureza media (longitud): 320 mm/min
Ø de perforación en hormigón con broca espiral SDS-max: 12 - 52 mm
Ø de perforación en hormigón con brocas perforadoras huecas SDS-max: 40 -
150 mm

Ø de perforación en hormigón con brocas para taladro SDS-max: 45 - 80 mm

Rendimiento en el arranque de material en hormigón de dureza media, aprox.:

225 kg/h
Intervalo de perforación recomendado: 30 - 52 mm
Taladro Eléctrico de 1/2 de 220v y 550w reversible

Robusto portabrocas de sujeción rápida.

Potencia absorbida 701 W

Velocidad de giro en vacío 0 – 2.600 rpm.

Potencia útil 365 W; peso sin cable 1,9 kg.

TALADRO Par de giro (atornillado blando) 13,5 Nm.
ELÉCTRICO DE 1/2
220V 550w Par de giro nominal 2,1 Nm.
REVERSIBLE
Rosca de conexión del husillo de taladrar 1/2" – 20 UNF.

Zona de sujeción 1,5 – 13 mm; longitud 266,0 mm; altura 180,0 mm.

Número de percusiones a velocidad de giro en vacío 0 – 41.600 rpm.

Intervalo de perforación.

Ø de perforación en hormigón 16 mm.

2
 Ø de perforación en madera 30 mm.

Ø de perforación en acero 13 mm;

Ø de perforación en mampostería 18 mm.

Manualmente para ello debe ser de pequeño tamaño y no excesivo peso.

Amoladora de 4.1/2/115mm, 750w y de 11 000rpm

Características técnicas Amoladora GWS 7-115 Professional

Potencia 750 watts

Rotación sin carga 11.000 min–1
Disco de desbaste 4 1/2” (115 mm)
AMOLADORA 4.1/2 Disco de corte 4 1/2” (115 mm)
115mm 750W 11.000 Eje M 14 / 5/8”
rpm Peso 1,7 kg
115 / 127 V (con disco) 0 601 800 017
115 / 127 V (maletín de
0 601 800 8D0
transporte)
115 / 127 V (con eje 5/8”) 0 601 800 080
Empuñadura auxiliar (sin VC),
Acompañan brida, tuerca redonda, llave de
pernos, guarda de protección
Características técnicas Amoladora GWS 24-230
Professional
Potencia 2.400 watts
Rotación sin carga 6.500 min–1
Disco de desbaste 9” (230 mm)
Disco de corte 9” (230 mm)
AMOLADORA Disco de lija 7” (178 mm)
ELECTRICA Cilindro copa 5” (125 mm)
9"/2302.400W Cepillo de acero 5” (125 mm)
6500RPM Eje M 14 / 5/8”
Peso 4,8 kg
115 / 127 V 0 601 754 4G0
115 / 127 V (con eje 5/8”) 0 601 754 4G2
Empuñadura auxiliar (con VC),
Acompañan guarda protección, brida, tuerca
redonda, llave de pernos
Esmeril de Banco de 6X11”, 240w, 1/2HP y 2850rpm
ESMERIL DE BANCO
 Tamaño de la Piedra 150 mm x 25 mm (6” x 1”),
DE 6x11" 240w 1/2
 Tamaño de Diámetro Interior 12,7 mm (1/2”)
Hp 2850 rpm
 Potencia 3,5A; 1/2 HP
 Velocidad sin Carga 3.450 RPM.

3
  Peso Neto 10,9 Kg (24 lbs.

Punzones de precisión de tres puntas, Cabezales fuertes de acero para

herramientas, Estuche resistente, no incluye los pernos.
Juego de Sacabocados de ¼” - 1”
JUEGO DE
SACABOCADOS DE
Punzones de precisión de tres puntas, Cabezales fuertes de acero para
¼” - 1"
herramientas.

El juego de sacabocados debe ser de marcas conocidas y de buena calidad.

JUEGO DE Juego de Sacabocados de ½” - 2” con pernos.
SACABOCADOS DE Punzones de precisión de tres puntas, Cabezales fuertes de acero para
½” - 2" CON herramientas.
PERNOS El juego de sacabocados debe ser de marcas conocidas y de buena calidad.
Calibrador de Pie de Rey de Titanio 0 – 6”/150mm, resolución 0,05mm.
 Lectura en milímetros y pulgadas.
 Cursor de monobloque
 Puntas para mediciones externas
 Puntas para mediciones internas
CALIBRADOR DE PIE
DE REY DE TITANIO  Bayoneta para mediciones de profundidad
0-6”/150mm  Medición de escalones
RESOLUCIÓN  Mínima resolución 0.001”/0.01mm
0.05mm  Peso 262 gr.

Precisión y Larga Vida, barra y corrediza de acero inoxidable templado. Todas las
superficies de medición están rectificadas y lapidadas.

El Calibrador de Pie debe ser de marcas conocidas y de buena calidad.

Calibrador de Pie de Rey de 0 – 200mm/8”, resolución 0,05mm.
 Lectura en milímetros y pulgadas.
 Cursor de monobloque
CALIBRADOR PIE DE  Puntas para mediciones externas
REY DE 0-200mm/8”  Puntas para mediciones internas
RESOLUCIÓN  Bayoneta para mediciones de profundidad
0.05mm
 Medición de escalones

Precisión y Larga Vida, barra y corrediza de acero inoxidable templado. Todas las
superficies de medición están rectificadas y lapidadas.
Calibrador de Pie de Rey de 0 – 300mm/12”, resolución 0,05mm.
 Lectura en milímetros y pulgadas.
CALIBRADOR PIE DE  Cursor de monobloque
REY DE 0-  Puntas para mediciones externas
300mm/12”  Puntas para mediciones internas
RESOLUCIÓN  Bayoneta para mediciones de profundidad
0.05mm
 Medición de escalones

Precisión y Larga Vida, barra y corrediza de acero inoxidable templado.

4
 Equipo de soldadura de Oxiacetileno DLX. Completo con tubo de acetileno, de 7 kg
cargado, tubo de 3 m3, carro reforzado, 10 metros de manguera dupla de goma,
juego chapista M3 con 3 lanzas 0, 1 y 2, válvula de oxigeno
Datos técnicos
Modelo Journeyman®
Manubrio de soldar 315FC
EQUIPO DE
Antorcha de corte CA 2460
OXIATILENO DLX
Boquillas de soldar (W) 0,2,4
Boquilla de calentamiento 8 MFA
Boquilla de corte 1-1-101
Regulador de oxígeno CSR 450D-540
Regulador de acetileno CSR 460A-510
Máquina para soldar AC-DC 225/125 c/rueda se utilizada en el proceso de
soldadura.

2. Materiales, herramientas y equipo

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que
deberán ser aprobados por el Supervisor de Obra.

Máquina para soldar AC-DC 225/125 con ruedas.

MÁQUINA P/SOLDAR Dimensiones

AC-DC 225/125 Rango de Salida
Salida Nominal pulg. (mm) Peso Neto
C/RUEDA (Amps)
AxAxP
CA: 225 amps, 25
CA: 40 - 225 24 x 17.3 x 12 124 lbs.
voltios,
20% ciclo de
CD: 30 - 125 (610 x 438 x 305) (56.3 kg)
trabajo
CD: 125 amps,

25 voltios 20% ciclo

de trabajo

Destornilladores planos y de estrella (6) Calidad de taller, diseñado para comodidad

y durabilidad.

Destornillador plano y estrella:

Confortable empuñaduras con soporte para el pulgar que permite añadir mas fuerza
DESTORNILLADORES al girar, sin el malestar de deslizamientos. Vástago cromado resistente a la
PLANOS Y ESTRELLA corrosión puede ser limpiado fácilmente, son fabricados con aleación de acero muy
(6) especial para extra fuerza. Las cabezas o puntas son "Vapor-blasted" asegurándose
en los tornillos y evitando astillarse, cual extiende la vida útil de la herramienta, Se
puede acoplar una llave al hexágono del vástago por debajo de la empuñadura para
realizar mayor fuerza.
Los Destornilladores planos y de estrella deben ser de marcas conocidas y de
buena calidad.

5
 Tipo Alicates
Marca Stanley
Acero cromo vanadi y mango revestido de goma
ALICATE UNIVERSAL Material
antideslizante
7”
Medidas 7"
Características Pro de electricista
Origen USA
Detector de Tensión AC 90/100V
El Detector de Tensión debe ser de marcas conocidas y de buena calidad.
Categoría de seguridad CAT IV 1000 V para mayor protección.
Rango ampliado: de 0 V a 1000 V CA o de 200 V a 1000 V CA (en función del
modelo).

 En la detección, resplandores de punta y sonidos de beeper

 CAT IV 1000 V para mayor protección
 Amplió gama: 90 V a 1000 V CA o 200 V de CA según el modelo 1000
 20 V a 90 modelo de circuito CA control también disponible
DETECTOR DE  Detección de rangos de voltaje: nominalmente, 90 V CA a 1000 V CA o 200
TENSIÓN AC
CA a 1000 V CA dependiendo del modelo, 45 Hz a 405 Hz; también un 20 V
90/100V
del modelo de circuito de control de 90 V
 Estilo de punta de detector: módulo o ronda, dependiendo del modelo
 Fuente de luz: uno de alta intensidad rojo LED
 CSA c de aprobaciones de la Agencia: nosotros, CE, TUV, C-Tick
 Clasificación de seguridad: 1000 V, CAT IV
 Clasificación de IP: IP 40
 Temperatura de funcionamiento:-10 ° C a 50 ° C
 Rangos de humedad de funcionamiento: 0 % a 95 % (0 ° C a 30 ° C); 0 %
y el 75 % (30 ° C a 40 ° C); 0 % y el 45 % (40 ° C a 55 ° C)
Multímetro Electrónico con verdadero valor eficaz con función de datos

Máx.
OMNRESs Rango máximo resolució Precisión
n
Tensión CC 1.000 V 10 μV ±(0,05% + 1)
MULTÍMETRO Tensión CA 1.000 V 10 μV ±(0,7% + 2)
ELECTRÓNICO DE Corriente CC 10 A ** 0,01 μA ±(0,2% + 2)
VERDADERO VALOR
Corriente CA 10 A ** 0,01 μA ±(1,0% + 2)
EFICAZ CON
FUNCIÓN DE DATOS Resistencia 50 MΩ 0,01 Ω ±(0,2% + 1)
Conductancia 60 nS 0,001 nS ±(1,0% + 10)
Capacidad 9.999 μF 0,01 nF ±(1,0% + 2)
±(0,005% +
Frecuencia > 200 kHz 0,01 Hz
1)
±(0,005% +
Temperatura -200 a 1090 °C 0,1 ºC
1)

6
 Sonda de
temperatura - 40 a 260 °C - 2,2 ºC ó 2%
80BK
** 20 A hasta un máximo de 30 segundos
Tirfor cap. 3.2tn de elevación y 5tn con 20 metros de cable acerado de 16mm.

Capac. Peso Peso Carga

TIRFOR CAP. [Link] Dimensió Dimensión Cable
EL ELEVACIÓN Y 5 Model nomin .aparat .cabl n palanca especi .ruptu
TN CON 20 MT DE o al o (kg) e aparato abierta/cerr al Ø ra (kg)
CABLE ACERADO DE (mm) ada (cm) mm
daN/K 20 m
16MM. g (kg)
T-532 620 x 255 1150
3200 24 26.6 16 16000
D 130 650
Taladro Neumático de ½” 550 rpm
 Mandril con llave de 1/2" (13 mm).
 Carcaza de aluminio, con agarrador.
TALADRO  Velocidad en vació 550 rpm.
NEUMÁTICO DE ½”  Peso 4.3 lb. (1.95 kg.).
550 rpm  Largo 9.25" (235 mm).
 Rosca de entrada de aire de 1/4"NPT.
 Sección de manguera recomendado 3/8" (10 mm).

Destornillador de Impacto encastre 3/8” (7 Pzas.)

DESTORNILLADOR
El destornillador debe ser de marcas conocidas y de buena calidad.
DE IMPACTO
ENCASTRE 3/8”
Los destornilladores serán colocados en lugares descritos y verificados por el
(7pzas)
supervisor de obra.

Combo de 12 lbs con mango.

COMBO DE 12 LBS
C/MANGO
Combo: Es una herramienta que se utiliza para golpear y posiblemente sea una de
las más antiguas que existen. Actualmente han evolucionado bastante y existen
muchos tipos y tamaños de martillos diferentes. Para grandes esfuerzos existen
martillos neumáticos y martillos hidráulicos, que se utiliza en minería y en la
COMBO DE 6 LBS
construcción básicamente. Entre los martillos manuales cabe destacar, martillo de
C/MANGO
ebanista, martillo de carpintero, maceta de albañil, martillo de carrocero y martillo
de bola de mecánico. Asimismo es importante la gama de martillos no férricos que
existen, con bocas de nailon, plástico, goma o madera y que son utilizados para dar
golpes blandos donde no se pueda deteriorar la pieza que se está ajustando.
Llave ajustable Cromada de 12”
LLAVE AJUSTABLE
La Llave debe ser de marcas conocidas y de buena calidad.
CROMADA 12”
Llave Stilson de 12”
LLAVE STILSON 12” La Llave debe ser de marcas conocidas y de buena calidad.

Llave Stilson de 36”

LLAVE STILSON 36” La Llave debe ser de marcas conocidas y de buena calidad.

7
 Fresadora de superficie POF 1200 AE
Potencia absorbida nominal w 1200
Revoluciones en vacío min-1 11000–28000
Preselección de revoluciones
FRESADORA DE
Electrónica Constante -
SUPERFICIE 60mm
Conexión para aspiración de polvo
1200-24000 rpm
Alojamiento del útil mm 6/8
pulgadas ¼
Recorrido de la bandeja mm 55
Peso según EPTA-Procedure 01/2003 kg 3,4
PRENSA MECÁNICA Prensa mecánica combinada c/base giratoria 8”
COMBINADA C/BASE La Prensa Combinada debe ser de marcas conocidas y de buena calidad.
GIRATORIO 8”
ESCALERA Escalera dieléctrica tipo tijera 28 peldaños pasante “D”
DIELÉCTRICA TIPO La escalera debe ser de marcas conocidas y de buena calidad.
TIJERA 28
PELDAÑOS PASANTE
“D”
ESCALERA Escalera dieléctrica tipo tijera 7 peldaños
DIELÉCTRICA TIPO
TIJERA 7 PELDAÑOS La escalera debe ser de marcas conocidas y de buena calidad.
PISTOLA P/PINTAR Pistola p/pintar de alta presión c/pico de 1.8mm
DE ALTA PRESION La Pistola p/pintar debe ser de marcas conocidas y de buena calidad.
C/PICO DE 1.8 mm
Machete de 22”, pieza de acero al carbono y su empuñadura de plástico con
MACHETE 22” terminación antideslizable, estos machetes brindan alta resistencia y durabilidad por
muchos años de uso.
Al iniciar cualquier tarea, se debe escoger siempre la herramienta apropiada y
revisar que está en buen estado.
BARRA DE PALANCA
Además, entre otras cosas, deberían tomarse las siguientes precauciones:
MARTILLO DE BOLA Martillo de bola de 24Oz 700gs p/mecánico
DE 24 Oz 700 gs El Martillo de bola debe ser de marcas conocidas y de buena calidad.
P/MECÁNICO
MARTILLO DE Martillo de acero y goma 20 Oz p/carpintería
ACERO Y GOMA DE El Martillo de acero debe ser de marcas conocidas y de buena calidad.
20 OZ
P/CARPINTERIA
ENGRASADOR Engrasador neumático portátil de 6kl p/camiones c/freno de aire C/manguera
NEUMATICO El Engrasador neumático portátil debe ser de marcas conocidas y de buena calidad.
PORTÁTIL DE 6KL
P/CAMIONES
C/FRENO DE AIRE
C/MANGUERA

Nivel de aluminio de 12”

NIVEL DE ALUMINIO
El Nivel de aluminio debe ser de marcas conocidas y de buena calidad
12”
Porta Pallet Manual con capacidad de 2.5tn
PORTA PALLET
El Porta Pallet Manual debe ser de marcas conocidas y de buena calidad.
MANUAL CAP. 2.5 TN

8
 CAJA DE Caja de herramientas tipo maleta con 5 estantes 20x8x8.1/2
HERRAMIENTAS La Caja de herramientas debe ser de marcas conocidas y de buena calidad.
TIPO MALETA CON 5
ESTANTES
20X8X8.1/2
El armario porta herramientas rodantes de 5 gavetas
ARMARIO PORTA La armario porta herramientas rodantes de 5 gavetas debe ser de marcas conocidas
HERRAMIENTAS y de buena calidad.
RODANTE DE 5
GAVETAS
DISCO DE CORTE El Disco de corte reforzado será colocado en lugares descritos y verificados por el
REFORZADO DE supervisor de obra.
ALTA VELOCIDAD Disco de corte reforzado de alta Velocidad 4.1/2 x9/32(7mm)x7/8”.
4.1/2X1/8X7/8, PARA
METALES DE BAJA Y
MEDIA ALEACIÓN,
ACEROS INOX Y
FUNDACIÓN
DISCO DE Disco de corte reforzado de alta velocidad 7”x1/8xx7/8
CORTE
REFORZADO DE
ALTA
VELOCIDAD
7”X1/8XX7/8

DISCO DE Disco de corte reforzado de alta Velocidad 4.1/2 x9/32(7mm) x7/8”.

CORTE
REFORZADO DE
ALTA
VELOCIDAD
4.1/2
x9/32(7mm)
x7/8”

DISCO DE DESBASTE Disco de desbaste reforzado de alta velocidad de 7”x9/32

REFORZADO DE
ALTA VEL. 7”X9/32
DISCO DE DESBASTE Disco de Desbaste 9”X1/4X7/8 MOD. Mod. Secur
9”X1/4X7/8 MOD.
Mod. Secur
Cinceles, Punzones y Saca Pernos de 6 piezas.
CINCELES,
Los Cinceles, Punzones y Saca Pernos deben ser de marcas conocidas y de buena
PUNZONES Y SACA
calidad.
PERNOS (6 PZAS)
Flexómetro (cinta métrica) de 5 metros
Deberá ser de material de acero carbono, pintada con barniz y acabado satinado
para facilitar la lectura en lugares con luz muy intensa, Protector de acero
FLEXOMETRO
inoxidable que evita la deformación y la rotura de la punta de la cinta, prolongando
(CINTA METRÍCA)
su vida útil, Traba: Nylon + Fibra de vidrio, Más resistente, más flexible, se prende
700mm DE 5 mts
con total seguridad al cinturón sin el riesgo de cortarlo o dañarlo.
El Flexómetro debe ser de marcas conocidas y de buena calidad.

9
 El Contratista deberá proveer todos los materiales, equipo y herramientas, los que
deberán ser aprobados por el Supervisor de Obra.
SOLDADURA
La Soldadora Electrógena será colocada en lugares descritos y verificados por el
ELECTRÓGENA
supervisor de obra.

Potencia máxima 3/4HP (560W)

Potencia nominal 1/3HP (249W)
Velocidades 760 - 3,070 rpm
Voltaje 120V
Frecuencia 60 Hz
Corriente 2.5 A
Capacidad del broquero 0.059"-1/2" (1.5-13mm)
Medidas de mesa de trabajo 160 x 160mm
Carrera del husillo 50 mm
Dimensión de la mesa de trabajo 160 x 160 mm
TALADRO DE BANCO
Máxima distancia de la flecha a la base 290 mm
Altura total 590 mm
Inclinación de mesa 0º a 45º izquierda a derecha
Peso 20 Kg
Empaque Caja

* 5 Velocidades
* Mesa con ajuste de elevación e inclinación
* Canales para sujetar la pieza
* Boton de encendido con llave de seguridad

ESPECIFICACIONES TÉCNICAS CARACTERISTICAS

Diámetro sobre el escote 491mm
Diámetro sobre el carro 212mm
Ancho de bancada 187mm
Altura de bancada 290mm
Distancia entre puntas 1000mm
Diámetro de husillo 38mm
Gama de velocidades (8) 70-2000 R.P.M.
Roscas métricas 0.4-7mm
Roscas pulgadas 4-56 T.P.I.
TORNO Roscas modulo 0.2-3mm
Roscas diametral pitch 8-112 DP.
Avances longitudinales 0.052-0.392mm/Rev
Avances transversales 0.014-0.380mm/Rev
Recorrido transv. Del carro 118mm
Recorrido del charriot 68mm
Diámetro del tornillo patrón 22mm
Diámetro del tornillo de avance 19mm
Diámetro husillo de la contrapunta 32mm
Capacidad del portaherramientas 16x16mm
Cono del husillo de contrapunta MT 2/3

10
 Recorrido del husillo contrapunta 100mm
Potencia del motor 1,5 KW.
La Desbrozadora debe ser de marcas conocidas y de buena calidad.
DESBROZADORA
Los juegos de llaves serán colocados en lugares descritos y verificados por el
LLAVE DE DADO mm supervisor de obra.

TECLE DE 5 TN El Tecle de 5 toneladas debe ser de marcas conocidas y de buena calidad

El Tecle de 3 toneladas debe ser de marcas conocidas y de buena calidad.

TECLE DE 3 TN
Extractor de poleas, unidad adecuada para poleas o engranajes pequeños, de 3" de
diámetro o menos. Con sólo aumentar él largo de la barra, la herramienta también
puede servir para poleas hasta de 6" de diámetro, sin tener que aumentar el
tamaño seccional de ninguna de las piezas.
EXTRACTOR DE
POLEAS  Tres pernos que se ajustan a los orificios del balanceador armónico.
 Extractor de 3 quijadas.
 3 barras de reemplazo de 5/16”x4”, 5/16”x5 7/16” y 5/16”x7 7/16”
 Cuadro de ½” para uso con barra o matraca.

El taladro concreto es una herramienta de usos múltiples para quebrar o taladrar

concreto, pisos de mármol, ladrillos, rocas y materiales similares. Otras aplicaciones
TALADRO DE incluyen demolición y rotura de arcilla, suelos duros, concreto y asfalto, estructuras
CONCRETO de albañilería y estuco como también limpieza y retoque de estructuras de concreto
y albañilería.

Taladro manual para perforación de materiales, cuenta con regulador de velocidad

de giro, lo cual es sumamente práctico cuando se usa la función de destornillador
TALADRO MANUAL
eléctrico.

Se llama amoladora, a una máquina herramienta también conocida como muela,

muy simple que está presente en la mayoría de talleres e industrias de fabricación
AMOLADORA mecánica y que tiene diversos usos, según sea el tipo de discos que se monten en
la misma.

Prensa Hidráulica apropiada para Repujar, Presionar, Punzar, Mandrilar, Enderezar,

PRENSA HIDRÁULICA Doblar, Curvar, Remachar, Juntar, Abrir, etc. para todo tipo de industria.

Saca Bocados destinados para perforar.

SACABOCADOS

Vernier, instrumento destinado para medir, consta de una "regla" con una escuadra
en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una
escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el
nonio. Mediante piezas especiales en la parte superior y en su extremo, permite
medir dimensiones internas y profundidades. Posee dos escalas: la inferior
VERNIER
milimétrica y la superior en pulgadas.
1. Mordazas para medidas externas.
2. Mordazas para medidas internas.
3. Coliza para medida de profundidades.
4. Escala con divisiones en centímetros y milímetros.

11
 5. Escala con divisiones en pulgadas y fracciones de pulgada.
6. Nonio para la lectura de las fracciones de milímetros en que esté dividido.
7. Nonio para la lectura de las fracciones de pulgada en que esté dividido.
8. Botón de deslizamiento y freno.

Características del material:

Elaborado en acero templado inoxidable, rectificado y lapeado para mayor

exactitud, tendrá un tornillo de micro ajuste.
El Vernier debe ser de marcas conocidas y de buena calidad.
Calibradores de Rosca, es un instrumento para medir dimensiones de objetos
relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de
milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene
divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulg
CALIBRADORES DE adas.
ROSCA

Para efectuar una medición, ajustaremos el calibre al objeto a medir y lo

CALIBRADORES DE
fijaremos. La pata móvil tiene una escala graduada (10, 20 o 50 divisiones,
EXCENTRICIDAD
dependiendo de la precisión).
Corte de Oxigeno, boquilla destinada a realizar cortes mediante el uso de sopletes
CORTE OXIGENO de oxígeno.

Soldadora Electrógena Por arco manual, de corriente continua DC, Electrodos de

SOLDADORA diámetro 1,5 - 5 Mm, Corriente máxima 240 Amperios,
ELECTRÓGENA Servicio: 240 A - 35%, 200 A - 60%.

La Bandeja de Lavado debe ser de marcas conocidas y de buena calidad.

BANDEJAS DE
LAVADOS
• Elegir la herramienta idónea al trabajo que se vaya a realizar, considerando la
forma, el peso y las dimensiones adecuadas desde el punto de vista
ergonómico.

 Las herramientas no deben utilizarse para fines distintos de los previstos, ni

DESARMADORES
deben sobrepasarse las prestaciones para las que están diseñadas.

 Verificar que las mordazas, bocas y brazos de las herramientas de ajuste estén
sin deformar (llaves, alicates, destornilladores, etc.).
 Tener en cuenta que las cabezas metálicas no deben tener rebabas.
Alicates (en juego)
ALICATES Los Alicates deben ser de marcas conocidas y de buena calidad.

Busca Polos es un detector de tensión, conocido popularmente como destornillador

de electricista, es una herramienta de gran utilidad para averiguar si a un conducto
le llega corriente eléctrica, es decir, permite determinar el llamado "polo vivo" en
BUSCA POLOS una instalación eléctrica o en un circuito eléctrico. También permite averiguar si un
cable conductor se halla o no bajo tensión eléctrica.
Varilla plana de 3mm de acero al carbón niquel plata; con mango de celulosa
acetato, utilización de 150v a 250v.

12
 Un multímetro, a veces también denominado polímetro o tester, es un instrumento
TESTER ELECTRICO de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y
magnitudes en el mismo aparato.
El Tilfo debe ser de marcas conocidas y de buena calidad.
TILFO DE 3 TN El Tilfo será colocado en lugares descritos y verificados por el supervisor de obra.

TALADRO El Taladro Neumático debe ser de marcas conocidas y de buena calidad.

NEUMÁTICO

ESPECIFICACIONES TÉCNICAS CARACTERISTICAS

Motor (hp) 5.5 (2PL 50 HZ - 3.7 kw.)
Recuperación (l/h) 566
Cilindros (en línea) 2
Presión máxima (lbs) 175
COMPRESOR DE
AIRE Volumen del tanque (l) 200
Tiempo de llenado (min) 4,26
Peso (kg) 158
Trifásico (volts) 380/660
Caudal 20
Transmisión (correa) 1 en "V"
La Desbrozadora Manual debe ser de marcas conocidas y de buena calidad.
DESBROZADORA
MANUAL
Extractores de Rodamientos, Para rodamientos radiales (rígidos a bolas, de
contacto angular, oscilantes a bolas, oscilantes de rodillos cilíndricos, de rodillos
cónicos). Los rodamientos con un anillo interior o exterior fuertemente ajustado.
Para aplicaciones donde el anillo interior sea adyacente al resalte del eje sin ranuras
de extracción; también en aplicaciones donde el rodamiento a extraer del eje esté
todavía dentro del soporte.
Capacidad: d 70 a 160 mm.
EXTRACTORES DE
• Afectación de las puntas "separadoras"
RODAMIENTOS
- punta U.28-8: capacidad 70 - 100 mm,
- punta U.28-9: capacidad 100 - 136 mm,
- punta U.28-10: capacidad 130 - 160 mm.
• Auxiliar de extracción adaptable: masa de inercia U.2.
Peso: 3,3 kg.
Los Extractores de Rodamientos deben ser de marcas conocidas y de buena
calidad.

La Soga debe ser de marcas conocidas y de buena calidad.

SOGA DE 1 PERLON

El Desarmador de Impacto debe ser de marcas conocidas y de buena calidad.

DESARMADOR DE
IMPACTO
El Combo debe ser de marcas conocidas y de buena calidad.
COMBO DE 5 Kl.

El Combo debe ser de marcas conocidas y de buena calidad.

COMBO DE 3 kl

13
 La Llave Cressent debe ser de marcas conocidas y de buena calidad.
LLAVE CRESSENT
12”
La Llave Cressent debe ser de marcas conocidas y de buena calidad.
LLAVE CRESSENT
32”
La Llave stilson debe ser de marcas conocidas y de buena calidad.
LLAVE STILSON 12”

Este ítem se refiere a Llave Stilson destinado al uso de acuerdo a las necesidades
LLAVE STILSON 32” específicas para el mantenimiento de los equipos de la planta.

Fresadora, utilizada para realizar mecanizados por arranque de viruta mediante el

FRESADORA movimiento de una herramienta rotativa de varios filos de corte denominada fresa.

La Prensa Mecánica debe ser de marcas conocidas y de buena calidad.

PRENSA MECÁNICA

Las Mordazas Manuales deben ser de marcas conocidas y de buena calidad.

MORDAZA MANUAL
ESCALERA Escalera Telescópica de La Escalera Telescópica debe ser de marcas conocidas y
TELESCÓPICA DE de buena calidad.
7MTS
La Escalera Tipo “A” debe ser de marcas conocidas y de buena calidad.
ESCALERA TIPO A La Escalera Tipo “A” será colocada en lugares descritos y verificados por el
supervisor de obra.
- Platina de fijación de acero forjado con perno integrado.
- Orejas de la horquilla modeladas mediante un proceso de embutido.
- Órganos de rotación realizados con un cojinete axial y un cojinete de rodillos
ROLDANA DOBLE cónicos.
CANAL 1” - Engrasador y sistema contra el aflojamiento de la tuerca suministrados en
dotación.

La Roldana Doble Canal debe ser de marcas conocidas y de buena calidad.

Tipo de Pistola GRAVEDAD

Tamaño del Pico 1.4MM
PISTOLA DE Capacidad de la Taza 650cm3
PINTURA
Consumo de Aire 5.5CFM - 260L/MIN APROX.
Presión de Trabajo Recomendada 3BAR - 43PSI
Uso PROFESIONAL
* Empuñadura tipo pistola para mayor facilidad de uso durante largos
períodos de tiempo
* Dos ajustes de temperatura para gran variedad de tareas
* Ideal para la eliminación de pintura y barniz de las puertas y
PISTOLA DE AIRE ventanas
* Para doblar y dar forma al metal
* Secar nuevas capas de pintura o barniz
* Deshelar tuberías
* Watts 110V 1800W

14
 * Numero de Temperaturas 2
* Estilo Pistola
* Rango de Temperatura 300/580ºC
* Flujo de aire 500/650 l/min
* Agarre suave No
* Largo del Cable 2m
El machete será de pieza de acero al carbono y su empuñadura de plástico con
terminación antideslizable, estos machetes brindan alta resistencia y durabilidad por
muchos años de uso.
MACHETE
El Machete debe ser de marcas conocidas y de buena calidad.

La Palanca Pata de Cabra debe ser de marcas conocidas y de buena calidad.

PALANCA PATA
ÉCABRA
El Martillo debe ser de marcas conocidas y de buena calidad.
MARTILLOS CABEZA
REDONDA
MARTILLOS CABEZA El Martillo Cabeza debe ser de marcas conocidas y de buena calidad.
PARA CLAVOS

La Engrasadora debe ser de marcas conocidas y de buena calidad.

ENGRASADOR

El Nivel de Burbuja será colocado en lugares descritos y verificados por el

NIVEL DE BURBUJA
supervisor de obra.
DE 30 cm”
La Plomada debe ser de marcas conocidas y de buena calidad.
PLOMADA

EXTENSIONES DE Extensiones de Corriente tipo Shuco de 15 metros

CORRIENTE TIPO
SHUCO DE 15 MTS
CARRO DE CARGA Carro de Carga Hidráulica, Pallets, capacidad 2,5tn
HIDRÁULICA,
PALLETS
La Caja de Herramientas debe ser de marcas conocidas y de buena calidad.
CAJA DE
HERRAMIENTAS
ENGRASADOR DE El Engrasador de Herramientas será colocado en lugares descritos y verificados por
HERRAMIENTAS, el supervisor de obra.
GABINETE
Los Discos de Corte deben ser de marcas conocidas y de buena calidad.

DISCO DE CORTE Los Discos de Corte serán colocados en lugares descritos y verificados por el
supervisor de obra.

Los Discos de Amolado deben ser de marcas conocidas y de buena calidad.

DISCO DE
AMOLADO
Cinceles, herramienta manual de corte diseñada para cortar, ranurar o desbastar
CINCELES material en frío mediante el golpeo que se da con un martillo adecuado.

15
 Los Punzones deben ser de marcas conocidas y de buena calidad.
PUNZONES

Tres Caños de Acero Inoxidable soldados con aleación de Plata.

Palanca de Acero Inoxidable con traba palanca para cortes largos.
Incluir Picos de Oxicorte.
SOPLETE PARA GLP
Gas Rosca de Entrada Tomagoma
Oxígeno ¼” BSP Derecha 8 mm
Combustible 3/8” BSP Izquierda 10 mm
Deberá ser de material de acero carbono, pintada con barniz y acabado satinado
para facilitar la lectura en lugares con luz muy intensa, Protector de acero
inoxidable que evita la deformación y la rotura de la punta de la cinta, prolongando
su vida útil, Traba: Nylon + Fibra de vidrio, Más resistente, más flexible, se prende
FLEXOMETRO 3 mts.
con total seguridad al cinturón sin el riesgo de cortarlo o dañarlo.

Juego de Flexómetro de diferentes medidas

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que
deberán ser aprobados por el Supervisor de Obra.
ESCUADRA
Juego de Escuadras

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

2. EQUIPAMIENTO DE COMPUTADORAS.

Definición y alcance del trabajo.

La Computadora es un equipo eléctrico de alta calidad, de uso en oficinas, industrias, etc. Su función
principal es el acompañamiento en las funciones operativas.

La impresora láser tiene como finalidad la impresión, digitalización de documentos. Equipo de apoyo en
oficina.

Materiales, herramientas y equipo.

El equipamiento de computadora está compuesto por:

 CPU
 Pantalla
 Mouse

16
  Parlantes
 Teclado
 Impresora Láser.

La impresora está compuesta por:

 Impresora
 Bandeja de papel

Especificaciones Técnicas

DETALLE CANTIDAD UNIDAD

Computadora de Escritorio 8 Piezas
Impresora Laser 4 Piezas

GENERAL
Marca Lenovo
Modelo V530S-07ICB
Número de parte 10TX005HLS

ESPECIFICACIONES
Color Negro (Black)
Uso Hogar/Oficina
Procesador Intel® Core™ i7-8700 3.2 GHz, hasta 4.6 GHz, con tecnología
Intel® Turbo Boost 12 MB SmartCache 6 LGA 1151 Intel
Número de procesador: Velocidad de reloj: Caché: Núcleos:
Zócalo: Memoria GB de RAM DDR4-2666 2 32GB

Memoria Tamaño: 16 Ranuras de memoria: Memoria, máxima: 32GB

Almacenamiento Disco duro interno: 1TB (SATA), 7200 rpm
Unidad óptica: Multigrabadora de DVD (DVD Supermulti)
Tarjeta de video Integrada, Gráfica Intel HD Graphics 630
Puertos Posterior
HDMI x 1
DP x1
VGA x1
Micrófono x 1
Frontal
X4 USB 3.0 x 2 - USB 2.0 x2
Lector de tarjeta de memoria Si
Comunicación Red: 10/100/1000 Gigabit Ethernet
Conexión inalámbrica: Bluetooth® 4.0
Sistema operativo Windows 10 Pro 64 bits

DIMENSIONES Y PESO
Dimensiones 100 x 304.4 x 274.8 mm
Peso 4.2Kg

COMPONENTES Y SUS CARÁCTERÍSTICAS

 Velocidad de impresión en blanco y negro: Normal hasta 30 ppm (A4)
Impresora laser  Método de impresión láser en blanco y negro
 Calidad de impresión Hasta 2400 x 600 ppp (refinamiento automático

17
 COMPONENTES Y SUS CARÁCTERÍSTICAS
de la imagen)
 Resolución de la impresión hasta 600 x 600 ppp
 Tiempo de calentamiento Aprox 10 segundos o menos desde el modo
de encendido.
 Tiempo de salida de la primera página Aprox. 6 segundos o menos
rendimiento Max 25.000 páginas al mes

Método de instalación.

 Su montaje se realiza de forma mecánica, bajo garantía del fabricante.

 Su instalación se realiza conforme a los manuales del fabricante.
Figura: Computadora de Mesa e impresora láser.

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

3. EQUIPAMIENTO DE COMPUTADORAS (RADIO REPETIDORA DE FRECUENCIA PARA

CIRCUITO DE HANDY)

Definición y alcance del trabajo.

El sistema de radio repetidora de frecuencia para circuito de Handy tiene como finalidad principal la
comunicación rápida entre operarios necesidades específicas de la planta.

Son radios bidireccionales, entonces necesitan recibir y emitir radio frecuencia para que puedan hacer
su trabajo.

Materiales, herramientas y equipo.

El sistema de radio repetidora de frecuencia para circuito de Handy está compuesto por:

 Radio frecuencia para Handy

 Handy 35 millas

18
Especificaciones Técnicas:

DETALLE CANTIDAD UNIDAD

Radio frecuencia para Handy 1 Unidad
Handy 35 millas 8 Unidades

COMPONENTES Y SUS CARACTERÍSTICAS

 Radio Central de Escritorio con micrófono con cable
Radio Frecuencia para
 Frecuencia de 35 millas, incluye antena, batería, cargador, 16
Handy
canales 5w
 Handy Motorola EP450S VHF, incluye antena, batería, cargador, 16
Handy 35 millas canales 5w

 El uso de baterías permite aumentar la productividad de todo aquél

que emplee radios bidireccionales. Los accesorios originales de
Batería para Motorola
Motorola se fabrican siguiendo las normas de calidad más estrictas,
EP450S
y han sido especialmente diseñados para garantizar el máximo
rendimiento de su radio, cualquiera que sea su profesión.

Método de instalación.

 Su montaje se realiza de forma mecánica, bajo garantía del fabricante.

 Su instalación se realiza confirme a los manuales del fabricante.

Figura: Radio Repetidora de Frecuencia para Circuito de Handy.

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

4. EQUIPO DE PROTECCION PERSONAL

Definición y alcance del trabajo.

El equipo de protección personal son los equipos de vestimenta necesarios para el trabajo del personal
en una industria.

19
Materiales, herramientas y equipo.

El equipo de protección personal compuesto por:

 Casco
 Chalecos fluorescente con cintas reflectivas
 Uniformes
 Faja lumbar
 Guante de algodón con recubrimiento de goma
 Guante de cuero descarne
 Guante de cuero vaqueta
 Guante dieléctrico
 Guante de soldador
 Lente contra impactos claros
 Lente contra impactos oscuros
 Línea de vida tipo “y”
 Respirador media cara 3M
 Mascara para soldar
 Mandil de cuero
 Protector auditivo
 Copa adosable de protección auditiva
 Arnés argolla tipo “d”
 Botas PVC pampeana negra
 Botines punta de acero
 Botines dieléctricos

Especificaciones Técnicas.

COMPONENTES Y SUS CARACTERÍSTICAS

EPP Cantidad Características Técnicas
 El Casco de seguridad con suspensión
regulable.
 Cumple la norma: ANSI Z89,1
Casco 35 piezas
 Suspensión: STAZ-ON De polietileno y un
sistema de amortiguador que trabajan
juntos como un sistema de protección
 Chalecos fluorescentes con cintas
Chalecos
reflectiva Para usos de operarios donde la
fluorescente 17
alta visibilidad de los chalecos permite
con cinta unidades
una mayor seguridad del operario. Deben
reflectiva
ser de marcas conocidas.
 Camisa JEANS de 07 onza de espesor de
tela 100% algodón de industria Brasilera
manga larga, confección industrial con
Uniformes 17 juegos cinta reflectiva y 1 logo bordado
 Pantalón JEANS de 14 onzas de espesor
100% algodón, confección industrial
modelo clásico con cinta reflectiva.
 Las fajas lumbares son indicadas para
aquellas personas que realizan todo tipo
Faja lumbar 17 piezas de esfuerzos, desplazamiento de pesos,
conducción de vehículos o actividades en
las cuales deban estar de pie durante

20
 COMPONENTES Y SUS CARACTERÍSTICAS
EPP Cantidad Características Técnicas
tiempo prolongado.
 Suspensor cruzado, cómodo y resistente.
Guante de  El guante es una prenda, cuya finalidad
algodón con es la de proteger las manos. Debe ser de
40 pares
recubrimient marcas conocidas y de buena calidad con
o de goma recubrimiento de goma.
 El guante de cuero descarne se usa
Guante de tradicionalmente para proteger las manos
cuero 17 pares en tareas expuestas a la abrasión severa.
descarne  El Guante debe ser de cuero, marcas
conocidas y de buena calidad.
 El guante de cuero vaqueta mejora el
rendimiento del descarne cuando las
piezas a manipular contienen grasas o
Guante de
aceites. La baja permeabilidad de esos
cuero 17 pares
contaminantes aseguran manos secas y
vaqueta
tareas confortables. El Guante debe ser
de cuero, de marcas conocidas y de
buena calidad.
 Los guantes dieléctricos son equipos de
protección individual fabricados en látex
Guante de
que protegen al trabajador de posibles
goma 4 pares
descargas eléctricas;
dieléctrico
 Diseñado para trabajos con herramientas
sencillas con buen agarre y rendimiento.
 El guante de soldador minimiza los
riesgos derivados de los proceso de
soldadura y tareas relacionadas,
exposición al calor y/o llamas
(quemaduras) en una o más de las
Guante de siguientes formas: fuego, calor de
4 pares
soldador contacto, calor conectivo, calor radiante,
pequeñas salpicaduras
 El Guante de soldador debe ser de cuero
de gamuza curtido al cromo de 1,3mm de
espesor, acolchado, costuras internas y
reforzadas.
 El proteger los ojos y la cara de lesiones
debido a entes físicos y químicos, como
Lente contra también de radiaciones, es vital para
impactos 17 piezas cualquier tipo de manejo de programas
claros de seguridad industrial.
 Antirayaduras, Antiempañante, Patillas
Regulables, protección UV.
 Las gafas protectoras, antiparras o golpes
son un tipo de anteojos protectores que
Lente contra normalmente son usados para evitar la
impactos 17 piezas entrada de objetos, agua o químicos en
oscuros los ojos. Herramientas: Deben de ser
hechas de un material irrompible que
prevenga que pedazos de metal, madera,

21
 COMPONENTES Y SUS CARACTERÍSTICAS
EPP Cantidad Características Técnicas
plástico, cemento, etc. golpeen los ojos.
Usualmente tienen algún tipo de
ventilación para evitar que se genere
sudor dentro y nuble las lentes.
 Línea de vida Y elastisado
 Longitud: 1.5 m.
 Con 2 Ganchos de ¾”.
Línea de vida
17 piezas  Fabricado de Poliéster.
tipo “y”
 Con Amortiguador de Impacto.
 Conexión al punto de anclaje con
mosquetón estándar
 Mascarilla de material siliconado con dos
Respirador filtros de carbón activado
media cara 17 piezas  Livianos, fabricados con silicona
3M suavizada, diseñados para trabajos
extenuantes.
 Máscara para soldar destinado al uso de
acuerdo a las necesidades específicas de
la planta.
Mascara para
4 piezas  La Máscara debe ser de marcas conocidas
soldar
y de buena calidad.
 Cumple normas americanas y tenga el
sello CE
 Prenda de cuero que, colgada del cuello
sirve en ciertos oficios para proteger la
Mandil de
4 piezas ropa desde lo alto del pecho hasta por
cuero
debajo de las rodillas, según
características del proveedor
 Los tapones para los oídos son una
prenda de protección que se inserta en el
canal auditivo externo para evitar dañar la
Protector capacidad de audición de quien los lleva.
34 juegos
auditivo  Fabricado en PVC siliconado hipo-
alergénico, textura suave y blanda.
Tapones unidos por cordón para mayor
comodidad.
Copa  El Protector Auditivo adosable al casco.
adosable de 25  Tipo: Copa Adosable Al Casco
protección unidades  ISO: 4869-1:1990,4869-2:1992/EU
auditiva  ANSI: S3,19-1974

Arnés argolla  Arnés de 4 punto de anclaje 2 laterales, 1

25 piezas
tipo “D” dorsal, 1 tórax con refuerzo y regulador.

 Este ítem se refiere a botas destinado al

Botas PVC
uso de acuerdo a las necesidades
pampeana 4 pares
específicas de la planta.
negra
 Las botas PVC deberán ser de calidad y

22
 COMPONENTES Y SUS CARACTERÍSTICAS
EPP Cantidad Características Técnicas
tipo que aseguren la durabilidad, correcto
funcionamiento.
 Botines con punta de acero destinado al
uso de acuerdo a las necesidades
Botines punta
17 pares específicas de la planta.
de acero
 Cuero
 Punta de acero. Goma antideslizante
 Botines para uso en ambientes de
exposición a la electricidad.
 diseñada para proteger el pie del impacto
Botines hasta un nivel de la energía de impacto
pares
dieléctricos  Cuello: acolchado.
 Forro interior: Material textil.
 Fondo: PVC/Caucho. Resistente a
hidrocarburos. Dieléctrica
Método de instalación.

 Su montaje se realiza de forma mecánica, bajo garantía del fabricante.

 Su instalación se realiza confirme a los manuales del fabricante.

Figura: Equipo de protección personal.

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

5. SISTEMA DE VIGILANCIA

Definición y alcance del trabajo.

Este ítem se refiere al uso de un sistema de comunicaciones y vigilancia de acuerdo a las necesidades
específicas de la planta.

23
En última instancia, los sistemas de la vigilancia frustran hurto y vandalismo y pueden proteger a las
personas contra un intruso o de los individuos que pueden preponerse a hacer daño.

Los sistemas de la vigilancia demuestran ser un segundo par de ojo-ellos pueden incluso ayudar a
atrapar a un ladrón en la acción.

Se incluye una red de Telefónica interna destinada al uso de acuerdo a las necesidades específicas de la
planta y un sistema de perifoneo compuesta de altoparlantes que se emplea para la acción de emitir un
mensaje o aviso de cualquier tipo.

Materiales, herramientas y equipo.

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra.
El sistema de comunicaciones y vigilancia debe ser de marcas conocidas y de buena calidad.

- Sistema de vigilancia.
- Red de telefonía.
- Sistema de perifoneo.

Especificaciones Técnicas.

CABLEADO DE RED/ FIBRA ÓPTICA

ITEM DESCRIPCIÓN CANTIDAD
 FIBRAIN CAT6A LAN CABLE F/UTP LSZH 500MHZ 22AWG 500M
1 1
AQUA
2  SUR LINK Cajas plásticas 2x4 de sobre poner 4
 Brila Ericsson Cable FO MM 50,5/125, 6F outdoor, armoured
3 500
OM2,steel member, gel (m)
4  SUR LINK ODF X 8 MURAL SC 4
5  FIBRAIN FO PIGTAIL SC SM G657A1 *Silver SX 2mts BLUE 8
6  FIBRAIN FO ADAPTER, SC PC SX *STANDARD BLUE SM 8
7  PLANET media converter 10/100/1000(RJ45) to 100 (SC) 10KM 4
8  Servicio de tendido de Fibra Óptica para tuberías 250
9  Servicio de Fusión Fibra Óptica por punto 8
10  Servicio de Certificación FO 2 hilos WIRESCOPE 2
11  Servicio de peinado de ODF/armado caja de empalme 4
 TP-LINK SWITCH DE 24 PUERTOS POE+ GIGABIT, SMART,
12 Estándar 802.3AT/AF POE+, LACP, 512 LANs, 4K VLAN IDs, 2
STP/RSTP/MSTP, IGMP Snooping LLDP(LLDP-MED), QoS
 DLUX GABINETE* 6U
 Montable en pared
 Medidas: 54cm ancho; 5cm profundidad; 31,5 cm alto
13 3
 Color negro, con cerradura
 Laterales desmontables
 Ranuras para adicionar GAV-FAN
 Servicio de Instalación, etiquetado y documentación cableado
14 27
de red CAT6A
15  Servicio de Armado de Rack y colocación equipos 1
16  Materiales de Fijación 1
CABLEADO DE RED
ITEM DESCRIPCIÓN CANTIDAD

24
 CABLEADO DE RED/ FIBRA ÓPTICA
ITEM DESCRIPCIÓN CANTIDAD
 FIBRAIN CAT6A LAN cable F/UTP LSZH 500mhz 22awg 500m
1 4
aqua
2  SUR LINK Cajas plásticas 2x4 de sobre poner 4
 TP-LINK SWITCH DE 24 PUERTOS POE+ GIGABIT, SMART,
Estándar 802.3AT/AF POE+ , LACP, 512 VLANS , 4K VLAN
3 2
IDS, STP/RSTP/MSTP, IGMP SNOOPING LLDP(LLDP-MED),
QOS
 DLUX GABINETE* 6U
 Montable en pared
 Medidas: 54cm ancho; 5cm profundidad; 31,5 cm alto
4 3
 Color negro, con cerradura
 Laterales desmontables
 Ranuras para adicionar GAV-FAN
Servicio de Instalación, etiquetado y documentación cableado de
5 27
red
6 Servicio de Armado de Rack y colocación equipos 1
7 Materiales de Fijación 1

UPS TELEFONÍA IP
ITEM DESCRIPCIÓN CANTIDAD
 APC BACK UPS PRO 1500VA 865W, 230V CON PANTALLA LCD
CON OPCION A EXTENDER EL TIEMPO DE AUTONOMIA
Capacidad 1500VA/865W, incluye Manual del usuario, Entrada
de voltaje 230 V, Frecuencia de entrada 50/60 Hz +/- 3 Hz
1 1
(auto sensible), Salida 230V, Duración típica de reserva a media
carga 15.8 minutos (432.5 Watts), Duración típica de reserva
con carga completa 5.5 minutos (865 Watts), Peso neto
12.7kg, Peso de embarque 14.3 kg,

PERIFONEO
ITEM DESCRIPCIÓN CANTIDAD
 ITC T-240BU Amplificador USB Reproduce MP3 directamente
(USB). Potencia de amplificación 240W Rackeable 2U. 2
1 1
entradas AUX RCA 3 entradas de MIC Salida parlante
100V/70V y 4 – 16 ohm.
 ITC Parlante para exteriores (corneta). Protección IP66.
Potencia seleccionable 15W, 30W a 100V. 7.5W, 15W a 70V.
2 10
Nivel de presión sonora 103db 1W/1M. Frecuencia de
respuesta 300hz – 13Khz.
 DLUX CABLE CORDÓN Nº 16 * DLUX * CABLE ELÉCTRICO
3 20
DÚPLEX 21 X 0,18 * 21 AWG * 100M * rollo
 Servicio de Instalación y Configuración (modalidad llave en
4 1
mano)

CENTRAL TELEFÓNICA
ITEM DESCRIPCIÓN CANTIDAD
 GRANDSTREAM UCM6104 Central IP 4 puertos FXO, 2 puertos
FXS, Soporta hasta 500 extensiones SIP, 50 troncales SIP,
1
Puerto de red Gigabit con POE integrado, USB, Slot de Memoria 1
SD hasta 4GB, Router NAT integrado con soporte avanzado

25
 CENTRAL TELEFÓNICA
ITEM DESCRIPCIÓN CANTIDAD
de QOS, voz, video, datos/ Hasta 45 llamadas simultáneas/
Soporta POE PLUS
 GRANDSTREAM GXP2160 Teléfono IP 6 cuentas SIP, para
OPERADORAS, 5 teclas de función programable, pantalla LCD, 2
puertos 10/100/1000Mbps, multi-idioma, conferencia tripartita,
2 1
cancelación de eco, POE802.3af, Backlight dual color, 24 teclas
BLF integradas, aplicaciones disponibles para la web. (clima,
cotización del dólar), Bluetooth
 GRANDSTREAM GXP1625 Teléfono IP 2 cuentas SIP, 3 teclas de
función programable, pantalla LCD, 2 puertos 10-
3 20
100Mbps, multi-idioma, conferencia tripartita, cancelación de
eco, POE802.3af, Backlight.
 Servicio de Instalación y Configuración Sistema de
4 1
Telefonía IP (modalidad llave en mano)

SISTEMA DE CCTV
ITEM DESCRIPCIÓN CANTIDAD
 DAHUA CAMARA IP BALA 3MP*2.7-12MM MOTORIZADO *IR
1 30M*DÍA/NOCHE,DWDR,3DNR,AWB,AGC,BLC*I 8
P66*DC12V,POE
 DAHUA NVR GRABADOR IP DE 8 CANALES *1HDD *4POE
*1080P GRABADOR IP DE 8 CANALES *1HDD *HASTA
2 1
1080P*AUDIO 2 VIAS *1HDMI,1VGA *1 RJ-45 *DDNS *P2P
*ONVIF *4 POE *48V/1.25A
 TP-LINK SIWTCH POE 8 PUERTOS GIGABIT *NORMA POE
802.3AF *POTENCIA POE 53W *CADA PUERTO PROVEE
3 1
15.4W *SOPORTA VLAN *QOS *GUI *LIMITACION DE
TRAFICO
 WESTERN DIGITAL DISCO DURO WD SERIE AV PURPURA
4 CAPACIDAD 2TB * SATA BAJO CONSUMO Y ALTO 4
RENDIMIENTO CALIDAD AUDIO VIDEO
5  SUR LINK Cajas plásticas 2x4 de sobre poner 8
 SUR LINK CAT6A SFTP OUTDOOR(CON MESSENGER)
6 0,5
500M/Box
 SUR LINK CAT6A SFTP OUTDOOR (CON MESSENGER)
7 0,5
500M/Box
 Servicio de Instalación y Configuración Sistema de Vigilancia
8 4
(modalidad llave en mano)
9  Materiales de fijación 1
 DLUX UPS, ENTRADA 145-275 VAC, SALIDAS 220 VAC, 50 HZ,
1200 VA, ,CONTROL POR PROCESADOR, PANTALLA
10 1
LCD,ALARMA AUDIBLE, SOBRE PROTECCIÓN DE LA
TEMPERATURA

Método de instalación, funcionamiento y diseño.

Las ventajas que se asocian al uso de los sistemas sistema de comunicaciones y vigilancia son en
verdad extraordinarias. Su ventaja principal es la prevención del hurto, pero los sistemas pueden
también evitar que otros crímenes sucedan; como también la comunicación efectiva y necesaria en
todas las áreas especificadas.

26
Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

6. MUEBLES DE OFICINA

Definición y alcance del trabajo.

Este ítem se refiere a todo el mobiliario de oficina necesario para el uso de todo el equipamiento del
módulo de oficinas de la planta industrial.
Materiales, herramientas y equipo.

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra.

El presente ítems está compuesto por:

 Escritorio simple
 Escritorio en L
 Silla ejecutiva gerencial
 Silla de escritorio
 Silla de visita y dobles
 Estante modulo mixto
 Estante modulo abierto

Especificaciones Técnicas.

COMPONENTES Y SUS CARACTERÍSTICAS

EQUIPO CANT. ESPECIFICACION TECNICA
 Porta CPU móvil
 Porta teclado deslizable
Escritorio
4 Piezas  Apliques metálicos en color aluminio
simple
 Material: Melaminica.
 Medidas: 1,20 m x 0,6 m
 Estructura color aluminio metalico
 Porta CPU móvil
 Porta teclado deslizable
Escritorio
6 Juegos  Material: melamínica
en L
 Medidas:
Pieza 1: 0,8 m x 2 m
Pieza 2: 0,6 m x 1,6 m
Silla  Sillón ejecutivo en tela tapiz, de respaldar medio
10 piezas
ejecutiva  Ergonómico con sistema de reclinación y palanca de bloqueo tipo rodilla.

27
 COMPONENTES Y SUS CARACTERÍSTICAS
EQUIPO CANT. ESPECIFICACION TECNICA
Gerencial  Estrella de 5 puntas recubierto con polipropileno
 Regulador de altura
 Brazos fijos de polipropileno.
 Silla operativa de tela tapiz de espaldar bajo
 Ergonómico
Silla de  Mecanismo simple
10 piezas
escritorio  Estrella de 5 puntos
 Regulador de altura
 Brazos fijos de polipropileno
 Silla unipersonal
Silla de  Asiento y respaldo tapizado con tapiz de alto tráfico o cuero ecológico
10 piezas
visita  Estructura metálica fija de 4 paras con regatones
 Resistencia 140 Kg.
Estante  Permite el almacenamiento de carpetas, libros
modulo 5 piezas  Material: Melaminica.
mixto  Medidas: 2 m x 4 m
Estante  Permite el almacenamiento de carpetas, libros
modulo 5 piezas  Material: Melaminica
abierto  Medidas: 1,5 m x 0,4 m

Método de instalación.
 Su montaje se realiza de forma mecánica, bajo garantía del fabricante.
 Su instalación se realiza confirme a los manuales del fabricante.

Figura: Mobiliario de Oficina

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

28
 6. CORTINA DE AIRE

ESPECIFICACIONES TÉCNICAS CORTINAS CORREDIZAS PVC

CANTIDAD
No ÁREA
(estimado)
1
BLOQUE DE PORTERÍA
Cortinas en portería 29,26 m2
2
BLOQUE DE ADMINISTRACIÓN
Cortinas en ventanas 22,45 m2
Cortinas en puertas 66,11 m2

3
BLOQUE HABITACIONAL DEL PERSONAL
Cortinas en ventanas 94,65 m2
Cortinas en puertas 6,75 m2

4
COMEDOR
Cortinas en ventanas 8,40 m2
Cortinas en puertas 157,50 m2

5
CCM
Cortinas en puertas 14,56 m2
6
SALA BALANZA
Cortinas en puerta ventanas 14,86 m2
Total 414,54 m2

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizara en conformidad al
precio unitario de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria, puesto en obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado en la
planta de acopio de granos

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
funcionamiento.

7. AIRE ACONDICIONADOS
Definición y alcance del trabajo.

La principal utilidad del aire acondicionado es que sirve para enfriar, limpiar y circular el aire,
controlando además su contenido de humedad en condiciones ideales logra todo esto de manera
simultánea en la planta industrial.

Materiales, herramientas y equipo.

29
El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra.

El presente ítems está compuesto por:

 Aire acondicionado 9.000 BTU
 Aire acondicionado 12.000 BTU
 Aire acondicionado 24.000 BTU

Especificaciones Técnicas.

COMPONENTES Y SUS CARACTERÍSTICAS

EQUIPO CANTIDAD ESPECIFICACIÓN TÉCNICA
 Capacidad Nominal (Btu/h) 9.000
 Área Aproximada de Cobertura (m2)* 10 - 22
 Programación Horaria SI
 Control Remoto SI
 Auto Restart SI
Aire
 Consumo Nominal en Frío (W) 1000
acondicionado 6 Piezas
 Consumo Nominal en Calor (W) 980
9.000 BTU
 Dimensiones Unidad Interior (mm) 710x250x190
 Dimensiones Unidad Exterior (mm) 710x250x190
 Nivel de Ruido Unidad Interior (dB(A)) 31
 Nivel de Ruido Unidad Exterior (dB(A)) 42
 Tipo de Refrigerante R – 22
 Capacidad Nominal (Btu/h) 12.000
 Área Aproximada de Cobertura (m2)* 15 - 32
 Programación Horaria SI
 Control Remoto SI
 Auto Restart SI
Aire  Consumo Nominal en Frío (W) 1.319
acondicionado 4 Piezas  Consumo Nominal en Calor (W) 1.355
12.000 BTU  Dimensiones Unidad Interior (mm) 295x905x197
 Dimensiones Unidad Exterior (mm) 530x700x253
 Nivel de Ruido Unidad Interior (dB(A)) 39
 Nivel de Ruido Unidad Exterior (dB(A)) 54
 Tipo de Refrigerante R - 22

 Equipo Split Muro 24000 BTU

 Equipos de aire acondicionado split, individuales, para frío o
calor mediante bomba de calor.
 Incluye control remoto y kit de refrigeración
 Con gabinete interior de presentación súper compacto.
 Ultra silencioso
Aire  Elimina humedad
acondicionado  Compresor rotativo
4 Piezas
24.000 BTU Piso  Ventilador de 3 velocidades
techo  Gabinete exterior anticorrosivo
 Bajo consumo eléctrico.
 Área a climatizar: 15 a 150 mt2.
 Capacidad de calefacción y refrescar: 24000 Btu
 Potencia: Calor 2350W; Frío 2300W
 Volumen Refrigeración R22 1800
 Unid. Interna 1060*365*285mm

30
 COMPONENTES Y SUS CARACTERÍSTICAS
EQUIPO CANTIDAD ESPECIFICACIÓN TÉCNICA
 Unidad Externa 990*450*700mm
 Área a Climatizar : Hasta 50 Mt2
 Circulación de aire: 800 M3/h

Figura: Equipamiento de Aires Acondicionados.

Método de instalación.

Equipos de Aire Acondicionado de montaje universal Piso-Techo

Su instalación no requiere de modificaciones mayores, ya que no necesita sistema de ducteria y puede

ser instalado, tanto de forma horizontal (Techo) como de forma vertical (Piso)

Su instalación se realiza confirme a los manuales del fabricante.

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

8. CAJA FUERTE

Definición y alcance del trabajo.

Este ítem se refiere al equipo utilizado para resguardad objetos de alto valor de robos, hurtos, etc.

Materiales, herramientas y equipo.

Los materiales usados para su fabricación son:

 Plancha de acero
 Chapa con llave tetra

Especificaciones Técnicas.

DETALLE CANTIDAD UNIDAD

31
Caja Fuerte 1 Pieza
COMPONENTES Y SUS CARACTERÍSTICAS
 Ancho: 065m
 Fondo:0.65m
 Alto: 1.40 m
 Peso: aproximadamente 800 kg.
 Blindada por los 6 lados a prueba de explosivos.
 Anti taladro.
 Casillero interno con llave
 Fondo secreto en la parte inferior de la caja fuerte
 Clave manual.
 Con contra tapa.
 Doble sistema de seguridad y cierre automático
 Puerta y cuerpo fabricado de planchas SAE-1010 DE 2mm de espesor, reforzadas con platino de
acero templado de 3/8”
 Bisagras cónica aceradas que sostienen la puerta para fácil apertura y manejo
 Timón cromado externo que activa el sistema de apertura y sistema de cierre automático
 Gavetero interno con chapa de seguridad
 Trampa de bloqueo
 Bandejas internas desmontables

Método de instalación, funcionamiento y diseño.

 La caja fuerte debe tener cerraduras de combinación digital.

 Su ensamblado es mecánico manual bajo garantía del fabricante.

Figura: Caja Fuerte

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

9. FOTOCOPIADORA

32
Definición y alcance del trabajo.

Este ítem corresponde al equipo fotocopiador multiuso a ser utilizado en oficina.

Sus principales funciones son Copiadora, Impresora digital con red scanner en diversos tamaños.

Materiales, herramientas y equipo.

Los materiales usados para su fabricación corresponden a los catálogos del fabricante.

Especificaciones Técnicas.

DETALLE CANTIDAD UNIDAD

Fotocopiadora 1 Pieza

COMPONENTES Y SUS CARÁCTERÍSTICAS

 Interfaz Ethernet 10/100 ( Permite impresión y escaneo por puerto de Conpatible con
Windows)
 Otras interfaces: USB 2.0 (anfitrión) x 1 USB 2.0 (dispositivo) x 1
 Sistema de impresión digital multifuncional en blanco y negro
 Pantalla táctil LCD en blanco y negro QVGA de 5,7”
 Memoria: 128 MB (estándar)
 Velocidad de copiado: hasta 25 ppm
 Tiempo de salida 1ra copia (carta) 5,4 segundos
 Tiempo de calentamiento: 1 segundo o menos (modo dormir)
 Bandejas: 1 para 250 hojas y otra para 550 hojas
 Alimentación manual: capacidad de 100 hojas
 Tamaño máximo del original: Carta, Oficio y Doble carta 11x17/ A3
 Copias múltiples de 1 a 999
 DADF AB1, alimentador automático de documentos bilaterales de 50 hojas carta, legal 11”
x 17”
 1 Toner Original para 15000 copias
 1 Cilindro original para 70000 copias
 1 Revelador original para 70000 copias
 Instalación y capacitación en manejo del equipo en oficinas del cliente
 Volumen recomendado mensual: 10.000 Copias.

Método de instalación, funcionamiento y diseño.

 Su montaje se realiza de forma mecánica, bajo garantía del fabricante.

 Su instalación se realiza confirme a los manuales del fabricante.

Figura: Fotocopiadora

33
Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

10. PERSIANAS PARA VENTANAS

Definición y alcance del trabajo

Este ítem se refiere a las cortinas para ventanas destinadas al uso de acuerdo a las necesidades
específicas de la planta.

Las cortinas es un elemento que se coloca en el exterior o interior de un balcón o ventana para
proteger las habitaciones de la luz o el calor. Las cortinas pueden fabricarme de diferentes materiales si
bien el plástico PVC y el aluminio son los más populares por su ligereza y resistencia al deterioro. Las
cortinas verticales constituyen un elemento importante en la decoración, por la gama de colores
neutros y por el manejo preciso de la luz y la ventilación.

Materiales, herramientas y equipos

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra. Las Persianas deben ser de marcas conocidas y de buena calidad.

Las Persianas serán colocadas en lugares descritos y verificadas por el supervisor de obra.
Cortinas Verticales corredizas para las siguientes áreas:

onsable de Planta;

rios;

Especificaciones técnicas

ESPECIFICACIONES TÉCNICAS
PROVISIÓN Y COLOCADO DE CORTINAS
Cantidad: 40 m2

COMPONENTE Y SUS CARACTERÍSTICAS

Cortinas verticales corredizas PVC
Total de cortinas: 40 M2

34
 Figura 9: Provisión y colocado de cortinas

4. Modelo de instalación

Las cortinas verticales son instaladas con rieles de aluminio, con mecanismo autolineable, sistema
matriz, con cadenas de mando de metal o plásticas para zonas de alta humedad.

La persiana presenta un doble movimiento de apertura y cierre que se manifiesta por lo general en una
acción de subida y bajada. El sistema más habitual consiste en enrollarla para recogerla en un tambor
superior y desenrollarla para desplegarla.

5. Medición y forma de pago

La cuantificación de estos equipos será efectuada por unidad y el pago se realizara en conformidad al
precio unitario de la siguiente manera:

PRIMER DESEMBOLSO: se realizará el desembolso del cincuenta (50%) del valor de cada equipo y
maquinaria entregado en el lugar de LA OBRA.

SEGUNDO DESEMBOLSO: se realizará el desembolso del cuarenta (40%) del valor de cada
maquinaria y equipo correctamente instalado y listo para su funcionamiento.

TERCER DESEMBOLSO: después de realizada la entrega definitiva de la obra, se realizará el último

desembolso del diez (10%) restante del valor de todas las maquinarias y equipos cuando se superen las
pruebas de funcionamiento y se suscriba el Acta de Recepción Definitiva.

11. EQUIPAMIENTO DE COCINA

Definición y alcance del trabajo.

Este ítem de los equipos necesarios para la cocina de acuerdo al uso y las necesidades específicas de la
planta.

Materiales, herramientas y equipo.

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra.

El equipamiento debe ser de marcas conocidas y de buena calidad.

Especificación técnica.

COMPONENETS Y SUS CARACTERÍSTICAS

Equipo Cantidad Característica Técnica

35
 COMPONENETS Y SUS CARACTERÍSTICAS
Equipo Cantidad Característica Técnica
 Cocina industrial 8 hornallas con 1 horno
 Exterior: Acero inoxidable
 Con rejillas de fundición, desmontable
Cocina industrial
1 Pieza  Interior del horno: Laterales y techo enlozados
8 hornallas
 Pisos con ladrillos refractarios
 Quemadoras tubulares
 2 rejillas regulables
 Campana acero inoxidable
 Filtro y extractor, con ductos de extracción de 5 mts
 Color y diseño: Acero y diseño elegante.
Campana de
 Sistema: De extracción con turbina purificadora y extractora
cocina tipo 1 Pieza
(opcional).
pared
 Niveles de Programación: La turbina de extracción con 3 distintas
velocidades.
 Equipamiento interior: Filtro de carbono activado.
 Congelador Horizontal de 420 Litros
 Drenaje de deshielo frontal mayor practicidad para el
descongelamiento
Freezer 2 Piezas
 Doble puerta con cerradura de seguridad, Con ruedas
 Congelación rápida. Condensador embutido
 Voltaje(V) / Hertz(Hz) 127/220V

Método de instalación.

Las mesas se utilizan en los comedores, deben ser durables, y serán instaladas en los lugares ubicados
en los planos y/o indicados por el Supervisor.

La Silla que se utilizara deben ser ergonómica de manera de hacer que la persona pueda mejorar su
postura y serán ubicados en los lugares que indique los planos y/o el Supervisor.

Las Sillas serán colocadas en lugares descritos y verificados por el supervisor de obra.

Figura: Equipamiento de Cocina

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

36
Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

12. MESAS Y SILLAS PARA COMEDOR

Definición y alcance del trabajo.

Este ítem es muy importante ya que se refiere al mobiliario de comedor para el personal de planta
destinado al uso de acuerdo a las necesidades específicas de la planta.
Materiales, herramientas y equipo.

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra. Las Mesas y Sillas deben ser de marcas conocidas y de buena
calidad.

Las Mesas y Sillas serán colocadas en lugares descritos y verificados por el supervisor de obra.

Especificación técnica.

COMPONENETS Y SUS CARACTERÍSTICAS

Equipo Cantidad Característica Técnica
 Mesa de comedor cuadrada para 4 personas.
Mesa de  Material: Resina de primera calidad
18 Piezas
plástico  Color claro
 Dimensiones: estándares
 Silla plástica con brazo
Silla de
 Material: Resina de primera calidad
brazo 72 Piezas
 Color claro
plásticas
 Dimensiones: estándares
 Silla Estática fija tapizada con brazos
 Tapizada en Lino Sintético
 Acolchada Con Espuma
Sillas para  Estructura fabricada en perfil ovalado
5 Piezas
portería  Pintura electro estática color negro
 Con descansa brazo
 Asiento y respaldo fabricados en polipropileno
 Tapis en tela

Método de instalación.

Las mesas se utilizan en los comedores, deben ser durables, y serán instaladas en los lugares ubicados
en los planos y/o indicados por el Supervisor.

La Silla que se utilizara deben ser ergonómica de manera de hacer que la persona pueda mejorar su
postura y serán ubicados en los lugares que indique los planos y/o el Supervisor.

Las Sillas serán colocadas en lugares descritos y verificados por el supervisor de obra.

Figura: Mobiliario para Comedor.

37
Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

13. EQUIPAMIENTO VARIOS ESTANTERIA METALICA

Definición y alcance del trabajo.

Este ítem se refiere a la estantería metálica destinado al uso de acuerdo a las necesidades específicas
de la planta.

Un estante es un mueble que permite el almacenamiento de carpetas, libros, medicamentos, alimentos

y otros.

Materiales, herramientas y equipo.

El Contratista deberá proveer todos los materiales, equipo y herramientas, los que deberán ser
aprobados por el Supervisor de Obra.

Las estanterías deben ser de marcas conocidas y de buena calidad.

Especificación técnica.

DETALLE CANTIDAD UNIDAD

Estantería metálica pesada 15 Juegos
Estantería metálica semipesado 10 Juegos

COMPONENTES Y SUS CARÁCTERÍSTICAS

 Estantería metálica pesada ploma 42 x 91 cm x 2 mts de alto con 5
bandejas
 Bandejas esmaltadas con pintura en polvo
 Fosfotizadas y acromatizadas
Estantería
 Acabado de las bandejas en color plomo
metálica pesada
 Escuadras y pernos galvanizados en frio
(6 u)
 Resistentes a la Corrosión
 Resistencia de 450 kg
 Bandejas distribuidas uniformemente para el espesor de 0,75 mm
 Parante galvanizados con estampados continuos y de 1,5 mm de espesor.

38
 COMPONENTES Y SUS CARÁCTERÍSTICAS
 Estantería metálica semipesado beige 42x91cm x 2mts de alto con 5
bandejas
 Bandejas esmaltadas con pintura en polvo
Estantería  Fosfotizadas y acromatizadas
metálica  Acabado de las bandejas en color plomo
semipesado  Escuadras y pernos galvanizados en frio
(4 u)  Resistentes a la corrosión
 Resistencia de 350 kg
 Bandejas distribuidas uniformemente para el espesor de 0,60 mm
 Parante galvanizados con estampados continuos y de 1 mm de espesor

Método de instalación.

Los Estantes son piezas del mobiliario que pueden conferir mucho estilo y personalidad a una
residencia, pues sirven como vitrina para algunos objetos personales. La mejor forma de utilizar esos
muebles es haciendo una combinación entre decoración y funcionalidad, asociando así la organización a
la decoración.

Figura: Estantería Metálica

Medición y forma de pago.

La cuantificación de estos equipos será efectuada por unidad y el pago se realizará en conformidad al
precio unitario, de la siguiente manera:

Primer Desembolso: 50% del valor del equipo y/o maquinaria entregado en el lugar de la obra.

Segundo Desembolso: 40% del valor del equipo y/o maquinaria correctamente instalado.

Tercer Desembolso: 10% del valor del equipo y/o maquinaria cuando se superen las pruebas de
correcto funcionamiento.

39
