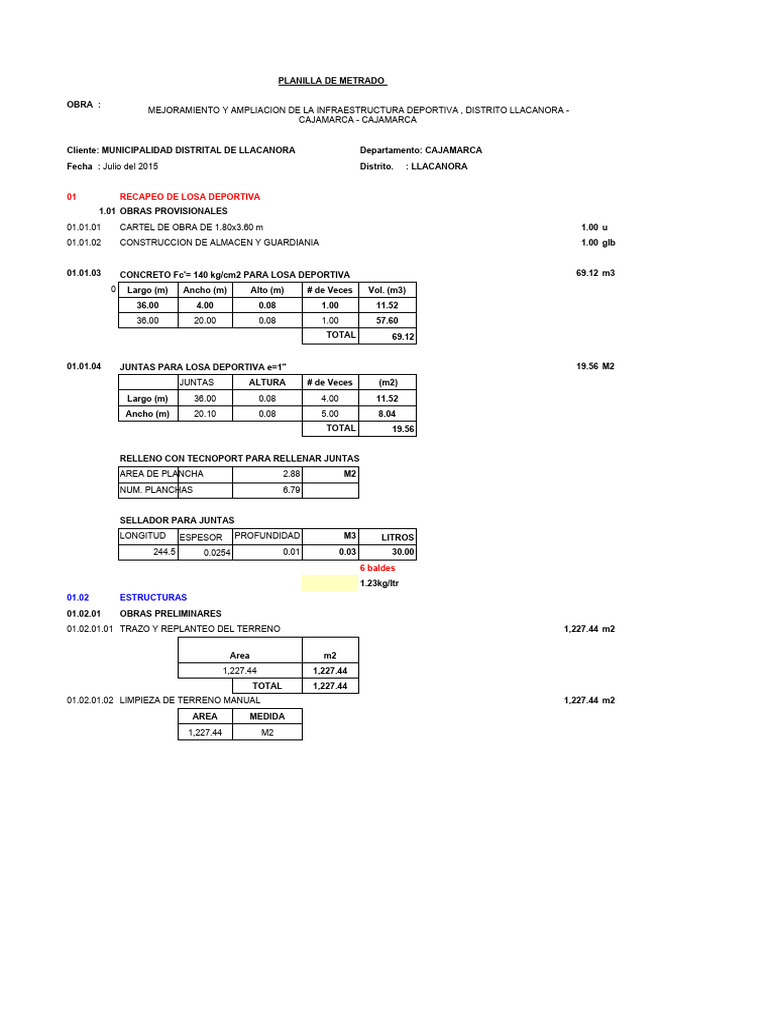

PLANILLA DE METRADO

OBRA :
MEJORAMIENTO Y AMPLIACION DE LA INFRAESTRUCTURA DEPORTIVA , DISTRITO LLACANORA -
CAJAMARCA - CAJAMARCA

Cliente: MUNICIPALIDAD DISTRITAL DE LLACANORA Departamento: CAJAMARCA

Fecha : Julio del 2015 Distrito. : LLACANORA

01 RECAPEO DE LOSA DEPORTIVA

1.01 OBRAS PROVISIONALES
01.01.01 CARTEL DE OBRA DE 1.80x3.60 m 1.00 u
01.01.02 CONSTRUCCION DE ALMACEN Y GUARDIANIA 1.00 glb

01.01.03 CONCRETO Fc'= 140 kg/cm2 PARA LOSA DEPORTIVA 69.12 m3

0 Largo (m) Ancho (m) Alto (m) # de Veces Vol. (m3)
36.00 4.00 0.08 1.00 11.52
36.00 20.00 0.08 1.00 57.60
TOTAL 69.12

01.01.04 JUNTAS PARA LOSA DEPORTIVA e=1" 19.56 M2

JUNTAS ALTURA # de Veces (m2)
Largo (m) 36.00 0.08 4.00 11.52
Ancho (m) 20.10 0.08 5.00 8.04
TOTAL 19.56

RELLENO CON TECNOPORT PARA RELLENAR JUNTAS

AREA DE PLANCHA 2.88 M2
NUM. PLANCHAS 6.79

SELLADOR PARA JUNTAS

LONGITUD ESPESOR PROFUNDIDAD M3 LITROS
244.5 0.0254 0.01 0.03 30.00
6 baldes
1.23kg/ltr
01.02 ESTRUCTURAS
01.02.01 OBRAS PRELIMINARES
01.02.01.01 TRAZO Y REPLANTEO DEL TERRENO 1,227.44 m2

Area m2
1,227.44 1,227.44
TOTAL 1,227.44
01.02.01.02 LIMPIEZA DE TERRENO MANUAL 1,227.44 m2
AREA MEDIDA
1,227.44 M2
 PLANILLA DE METRADO

OBRA :
MEJORAMIENTO Y AMPLIACION DE LA INFRAESTRUCTURA DEPORTIVA , DISTRITO LLACANORA - CAJAMARCA -
CAJAMARCA

Cliente: MUNICIPALIDAD DISTRITAL DE LLACANORA Departamento: CAJAMARCA

Fecha : Julio del 2015 Distrito : LLACANORA

02 CONSTRUCCION DE CERCO PERIMETRICO

02.01 ESTRUCTURAS
02.01.01 OBRAS PRELIMINARES
02.01.01.01 TRAZO Y REPLANTEO 1,227.44 m2

Area m2
1,227.44 1,227.44
TOTAL 1,227.44

02.01.02 MOVIMIENTO DE TIERRAS

CORTE DE MUROS PARA EXCAVACION DE ZAPATAS 93.38 M2

28.01 M3
LARGO(m) ALTURA(m) ESPESOR D total(m3)
Z1 2 4.47 0.3 8.94
Z1 2 5.63 0.3 11.26
Z2 2 4.57 0.3 9.14
Z2 2 4.78 0.3 9.56
Z2 2 5.00 0.3 10.00
Z2 2 5.35 0.3 10.70
Z2 2 5.76 0.3 11.52
Z3 2 5.22 0.3 10.44
Z4 2 5.91 0.3 11.82
93.38 m3

02.02.02.00 EXCAVACION CON RETROEXCAVADORA DE ZAPATAS APROX. H= 2.00 M. TRAMO A-A 24.00 M3

Profundidad Largo Número de Volumen

Ancho (m)
Promedio (m) (m) Zapatas (m3)
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
1.00 2.00 1.20 1.00 2.40
TOTAL (M3) 24.00
02.02.02.01 EXCAVACION CON RETROEXCAVADORA DE ZAPATAS APROX. H= 2.00 M. TRAMO B-B 65.76 m3

Profundidad Largo Número de Volumen

TIPO Ancho (m)
Promedio (m) (m) Zapatas (m3)
Z1 2.62 2.00 1.20 1.00 6.29
Z1 3.12 2.00 1.20 1.00 7.49
Z2 2.67 2.00 1.20 1.00 6.41
Z2 2.76 2.00 1.20 1.00 6.62
Z2 2.86 2.00 1.20 1.00 6.86
Z2 3.02 2.00 1.20 1.00 7.25
Z2 3.21 2.00 1.20 1.00 7.70
Z3 2.96 2.60 1.20 1.00 9.24
Z4 3.29 2.00 1.20 1.00 7.90
TOTAL (M3) 65.76

02.01.02.03 MEJORAMIENTO DE BASE CON AFIRMADO (e=0.10 m) 52.32 m2

EN ZAPATA 5.23 m3
Número de Volumen
TIPO Longitud (m) Alto (m) Ancho (m)
Zapatas (m3)
Z1 2.00 0.10 1.20 5.00 12.00
Z2 2.00 0.10 1.20 12.00 28.80
Z3 2.40 0.10 1.60 2.00 7.68
Z4 2.40 0.10 1.60 1.00 3.84
TOTAL (M3) 52.32

03.01.02.04 MEJORAMIENTO CON HOBBER (e=0.20 m) EN ZAPATAS 48.24 m2

9.648 m3
 Número de Volumen
TIPO Longitud (m) Alto (m) Ancho (m)
Zapatas (m3)
Z1 1.80 0.20 1.20 5.00 10.80
Z2 1.80 0.20 1.20 12.00 25.92
Z3 2.40 0.20 1.60 2.00 7.68
Z4 2.40 0.20 1.60 1.00 3.84
TOTAL (M3) 48.24
03.01.02.05 REFINE, NIVELACION Y COMPACTACION EN TERRENO NORMAL 145.90 m2

Área
Longitud (m) Ancho (m)
(m2)
40.86 1.60 65.38
50.33 1.60 80.53
TOTAL 145.90

02.01.02.06 ELIMINACION CON MAQ. DE MATERIAL EXCEDENTE- DE EXCAVACIONES 112.19 m3

Vol (m3)
EXCAVACION ZAPATAS 89.76
Factor de Exponjamiento 1.25
TOTAL 112.19

02.01.03 CONCRETO SIMPLE

02.01.03.01 SOLADO PARA ZAPATAS E=0.05 m C/C:H=1:12 52.32 m2
2.62 m3
Número de Volumen
TIPO Longitud (m) Alto (m) Ancho (m)
Zapatas (m3)
Z1 2.00 0.05 1.20 5.00 12.00
Z2 2.00 0.05 1.20 12.00 28.80
Z3 2.40 0.05 1.60 2.00 7.68
Z4 2.40 0.05 1.60 1.00 3.84
TOTAL (M3) 52.32
02.01.04 CONCRETO ARMADO
02.01.04.01 ZAPATAS
02.01.04.01.01. CONCRETO Fc'= 210 kg/cm2 PARA ZAPATAS 28.94 m3

Número de Volumen
TIPO Longitud (m) Alto (m) Ancho (m)
Zapatas (m3)
Z1 1.80 0.60 1.20 5.00 6.48
Z2 1.80 0.60 1.20 12.00 15.55
Z3 2.40 0.60 1.60 2.00 4.61
Z4 2.40 0.60 1.60 1.00 2.30
TOTAL (M3) 28.94

02.01.04.01.02 ACERO fy=4200 kg/cm2 GRADO 60 EN ZAPATAS 916.72 Kg

Nº piezas Longitudes Parciales

Longitud de la de acero TOTAL
Croquis # Zapatas Ø= 5/8 Ø= 1/2"
pieza de acero por ( Kg)
estructura 1.552 0.99
2.40 10.00 5.00 0.99 118.80

Z1
1.80 7.00 5.00 0.99 62.37

2.40 10.00 12.00 0.99 285.12

Z2
1.80 9.00 12.00 0.99 192.46

3.00 13.00 2.00 0.99 77.22

Z3
2.20 9.00 2.00 0.99 39.20

3.00 13.00 1.00 0.99 38.61

Z4
2.20 9.00 1.00 0.99 19.60

SUB TOTAL 833.38

TRASLAPES Y DESPERDICIOS (10%) 83.34
TOTAL 916.72

COLUMNAS
02.01.04.03 COLUMNAS ESTRUCTURALES
02.01.04.03.01 CONCRETO EN COLUMNAS F'c=210 Kg/Cm2 43.10 m3

Eje Alto Prom.(m) Largo (m) Ancho (m) # Colum. Vol. (m3)
C-1 9.11 0.50 0.4 11.00 20.04
C-2 10.48 0.50 0.4 11.00 23.06
TOTAL 43.10

02.01.04.03.02 ENCOFRADO Y DESENCOFRADO DE COLUMNAS 387.88 m2

Perimet.
Eje Alto Prom.(m) # Colum. Area (m2)
(m)
C-1 9.11 1.80 11.00 180.38
C-2 10.48 1.80 11.00 207.50
TOTAL 387.88

02.01.04.03.03 ACERO fy=4200 Kg/Cm2 PARA COLUMNAS 3,495.38 Kg

ACERO EN COLUMNAS
Longitudes Parciales TOTAL
Longitud de Nº piezas de acero
EJES # Columnas 5/8" 1/2" 3/4" 1"
pieza de acero por estructural
1.552 0.990 2.230 4.004 ( Kg)
10.11 6.00 11.00 2.23 1,487.99
C-1
0.00
11.48 6.00 11.00 2.23 1,689.63
C-2
0.00
SUB TOTAL 3,177.62
TRASLAPES Y DESPERDICIOS (10%) 317.76
TOTAL 3,495.38

ACERO EN ESTRIBOS 2,540.75 KG

Estribos
Longitud de Longitud TOTAL
EJES # Columnas # Estribos Ø= 1/2"
Columna de Estribo ( Kg)
0.994
10.11 2.10 11.00 48.00 0.99 1,097.71
C-1
11.00 2.10 11.00 53.00 0.99 1,212.06
C-2
SUB TOTAL 2,309.77
TRASLAPES Y DESPERDICIOS (10%) 230.98
TOTAL 2,540.75
02.01.04.04 COLUMNAS PARA PUERTAS
02.01.04.04.01 CONCRETO EN COLUMNETAS F'c=175 Kg/Cm2 0.32 m3

Alto (m) Largo(m) Ancho (m) # Columnas Volumen(m3)

2.00 0.20 0.20 4.00 0.32
TOTAL 0.32

02.01.04.04.02 ENCOFRADO Y DESENCOFRADO DE COLUMNETAS 6.40 m2

Encofrado en Columnetas

Alto (m) Perimetro # Columnas Area (m2)

2.00 0.80 4.00 6.40
TOTAL 6.40

02.01.04.04.03 ACERO fy=4200 Kg/Cm2 PARA COLUMNETAS 148.51 kg

Acero en Columnetas @= 1/2" 47.71

Alto (m) # Veces # Columnas PESO (Kg/m) Peso (Kg)

3.00 4.00 4.00 0.994 47.71
TOTAL 47.71

Acero para Estribos en Columnas @= 3/8" 100.80

Largo (m) Long. Est. # Estribos #Columnetas PESO (Kg/m) Peso (Kg)
3.00 1.00 15.00 4.00 0.560 100.80
TOTAL 100.80

02.01.04.05 VIGAS DE AMARRE EN COLUMNAS ESTRUCTURALES

02.01.04.05.01 CONCRETO EN VIGAS DE AMARRE F'c= 175 Kg/Cm2 34.44 M3

Ancho Volumen
EJE Longitud (m) Altura (m) # de Vigas
(m) (m3)
V-1 2.74 0.40 0.40 3.00 1.32
V-2 4.85 0.40 0.40 3.00 2.33
V-3 4.85 0.40 0.40 3.00 2.33
V-4 4.83 0.40 0.40 3.00 2.32
V-5 3.13 0.40 0.40 3.00 1.50
V-6 4.63 0.40 0.40 3.00 2.22
V-7 4.63 0.40 0.40 3.00 2.22
V-8 4.63 0.40 0.40 3.00 2.22
V-9 5.21 0.40 0.40 3.00 2.50
V-10 4.71 0.40 0.40 3.00 2.26
V-11 4.71 0.40 0.40 3.00 2.26
V-12 4.61 0.40 0.40 3.00 2.21
V-13 3.29 0.40 0.40 3.00 1.58
V-14 4.94 0.40 0.40 3.00 2.37
V-15 4.93 0.40 0.40 3.00 2.37
V-16 5.07 0.40 0.40 3.00 2.43
TOTAL 34.44
02.01.04.05.02 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS DE AMARRE 301.41 m2

Perimet.
EJE Longitud (m) # de Vigas Area (m2)
(m)
V-1 2.74 1.40 3.00 11.51
V-2 4.85 1.40 3.00 20.37
V-3 4.85 1.40 3.00 20.37 0.65
V-4 4.83 1.40 3.00 20.29
V-5 3.13 1.40 3.00 13.15
V-6 4.63 1.40 3.00 19.45
V-7 4.63 1.40 3.00 19.45
V-8 4.63 1.40 3.00 19.45
V-9 5.21 1.40 3.00 21.88
V-10 4.71 1.40 3.00 19.78
V-11 4.71 1.40 3.00 19.78
V-12 4.61 1.40 3.00 19.36
V-13 3.29 1.40 3.00 13.82
V-14 4.94 1.40 3.00 20.75
V-15 4.93 1.40 3.00 20.71
V-16 5.07 1.40 3.00 21.29
TOTAL 301.41

02.01.04.05.03 ACERO fy=4200 Kg/Cm2 PARA VIGAS DE AMARRE 2,887.92 Kg

1,568.45
Nº piezas Longitudes Parciales
Longitud de pieza de acero TOTAL
EJES # Vigas Ø=5/8" Ø=1/2"
de acero por ( Kg)
estructural 1.552 0.990
V-1 3.04 4.00 3.00 1.552 56.62
V-2 5.15 4.00 3.00 1.552 95.91
V-3 5.15 4.00 3.00 1.552 95.91
V-4 5.13 4.00 3.00 1.552 95.54
V-5 3.43 4.00 3.00 1.552 63.88
V-6 4.93 4.00 3.00 1.552 91.82
V-7 4.93 4.00 3.00 1.552 91.82
V-8 4.93 4.00 3.00 1.552 91.82
V-9 5.51 4.00 3.00 1.552 102.62
V-10 5.01 4.00 3.00 1.552 93.31
V-11 5.01 4.00 3.00 1.552 93.31
V-12 4.91 4.00 3.00 1.552 91.44
V-13 3.59 4.00 3.00 1.552 66.86
V-14 5.24 4.00 3.00 1.552 97.59
V-15 5.23 4.00 3.00 1.552 97.40
V-16 5.37 4.00 3.00 1.552 100.01
SUB TOTAL 1,425.86
TRASLAPES Y DESPERDICIOS (10%) 142.59
TOTAL 1,568.45
 Acero en Estribos 1,319.47

Estribos
Longitud TOTAL
EJES Longitud de Viga # Vigas # Estribos Ø= 3/8"
de Estribo ( Kg)
0.560
V-1 2.74 1.70 3.00 19.00 0.560 54.26
V-2 4.85 1.70 3.00 28.00 0.560 79.97
V-3 4.85 1.70 3.00 28.00 0.560 79.97
V-4 4.83 1.70 3.00 28.00 0.560 79.97
V-5 3.13 1.70 3.00 21.00 0.560 59.98
V-6 4.63 1.70 3.00 26.00 0.560 74.26
V-7 4.63 1.70 3.00 26.00 0.560 74.26
V-8 4.63 1.70 3.00 26.00 0.560 74.26
V-9 5.21 1.70 3.00 29.00 0.560 82.82
V-10 4.71 1.70 3.00 27.00 0.560 77.11
V-11 4.71 1.70 3.00 27.00 0.560 77.11
V-12 4.61 1.70 3.00 26.00 0.560 74.26
V-13 3.29 1.70 3.00 22.00 0.560 62.83
V-14 4.94 1.70 3.00 29.00 0.560 82.82
V-15 4.93 1.70 3.00 29.00 0.560 82.82
V-16 5.07 1.70 3.00 29.00 0.560 82.82
SUB TOTAL 1,199.52
TRASLAPES Y DESPERDICIOS (10%) 119.95
TOTAL 1,319.47

02.01.04.06 VIGUETAS DE AMARRE PARA PUERTAS

02.01.04.06.01 CONCRETO EN VIGUETAS F'c= 175 Kg/Cm2 0.14 m3

Largo (m) Alto (m) Ancho (m) # Vigas Vol (m3)

1.80 0.20 0.20 2.00 0.14
TOTAL 0.14

02.01.04.06.02 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGUETAS 1.44 m2

Largo (m) Alto (m) # Vigas Area (m2)

1.80 0.40 2.00 1.44
TOTAL 1.44

02.01.04.06.03 ACERO fy=4200 Kg/Cm2 PARA VIGUETAS @=1/2 31.82 kg

ACERO EN VIGUETAS @= 1/2" 16.70

Largo (m) # Veces PESO (Kg/m) # Vigas Peso (Kg)
2.10 4.00 0.994 2.00 16.70
TOTAL 16.70 0.15
0.20

ACERO PARA ESTRIBOS EN VIGUETAS @= 3/8" 15.12

Largo (m) Long. Est. # Estribos # Viguetas PESO (Kg/m) Peso (Kg)
1.80 0.75 10.00 2.00 0.560 15.12
TOTAL 15.12
02.02 ARQUITECTURA

02.02.02 CERCO PERIMETRICO METALICO

02.02.02.02 COLOCACION DE MALLA METALICA GALVANIZADA EN CERCO PERIMÉTRICO 179.40 m2

Largo (m) Alto (m) # Paños Area (m2)

2.74 2.50 1.00 6.85
4.85 2.50 1.00 12.13
4.85 2.50 1.00 12.13
4.83 2.50 1.00 12.08
3.13 2.50 1.00 7.82
4.63 2.50 1.00 11.58
4.63 2.50 1.00 11.58
4.63 2.50 1.00 11.58
5.21 2.50 1.00 13.03
4.71 2.50 1.00 11.78
4.71 2.50 1.00 11.78
4.61 2.50 1.00 11.53
3.29 2.50 1.00 8.23
4.94 2.50 1.00 12.35
4.93 2.50 1.00 12.33
5.07 2.50 1.00 12.68
TOTAL 179.40

COLOCACION DE MARCO DE ANGULO DE ACERO PARA MALLA PERIMETRICA 717.60 M2

Ancho(m) Alto (m) # Angulos Area (m2)

2.74 2.50 4.00 27.40
4.85 2.50 4.00 48.50
4.85 2.50 4.00 48.50
4.83 2.50 4.00 48.30
3.13 2.50 4.00 31.30
4.63 2.50 4.00 46.30
4.63 2.50 4.00 46.30
4.63 2.50 4.00 46.30
5.21 2.50 4.00 52.10
4.71 2.50 4.00 47.10
4.71 2.50 4.00 47.10
4.61 2.50 4.00 46.10
3.29 2.50 4.00 32.90
4.94 2.50 4.00 49.40
4.93 2.50 4.00 49.30
5.07 2.50 4.00 50.70
TOTAL 717.60 m2

COLOCACION DE ANGULOS EN CERCO PERIMETRICO 108.58 ML

ANGULOS longitud #tramos cantidad total medida

transversales 2.50 8.00 2.00 40 ml
longitudinales
2.74 1.00 2.00 5.48 ml
4.85 1.00 2.00 9.7 ml
4.85 1.00 2.00 9.7 ml
4.83 1.00 2.00 9.66 ml
3.13 1.00 2.00 6.26 ml
4.63 1.00 2.00 9.26 ml
4.63 1.00 2.00 9.26 ml
4.63 1.00 2.00 9.26 ml
total 108.58 ml
02.02.03
02.02.03.01 TARRAJEO EN VIGAS, COLUMNAS, VIGUETAS Y COLUMNETAS 603.26 m2
387.88
TARRAJEO EN COLUMNAS
Alto (m) Perimetro # Columnas Area (m2)
10.48 1.80 11.00 207.50
9.11 1.80 11.00 180.38
TOTAL 387.88
TARRAJEO EN VIGAS DE AMARRE 206.74
 Largo (m) Perimetro # Vigas Area (m2)
4.63 1.60 3.00 22.22
3.13 1.60 3.00 15.02
4.85 1.60 3.00 23.28
2.74 1.60 3.00 13.15
5.24 1.60 3.00 25.15
4.71 1.60 3.00 22.61
4.61 1.60 3.00 22.13
3.29 1.60 3.00 15.79
4.94 1.60 3.00 23.71
4.93 1.60 3.00 23.66
5.07 1.60 3.00 24.34
TOTAL 206.74

TARRAJEO EN COLUMNAS DE PUERTAS 7.04

Alto (m) Perimetro # Columnas Area (m2)
2.20 0.80 4.00 7.04
TOTAL 7.04

TARRAJEO EN VIGAS DE PUERTAS 1.60

Longitud Perimetro # Vigas Area (m2)
1.00 0.80 2.00 1.60
TOTAL 1.60
 PLANILLA DE METRADO

OBRA :
MEJORAMIENTO Y AMPLIACION DE LA INFRAESTRUCTURA DEPORTIVA , DISTRITO LLACANORA - CAJAMARCA - CAJAMARCA

Cliente: MUNICIPALIDAD DISTRITAL DE COSPAN Departamento: CAJAMARCA

Fecha : Julio del 2015 Distrito : COSPAN

03 CONSTRUCCION DE AMBIENTES DEPORTIVOS -

03.01 ESTRUCTURAS
03.01.01 OBRAS PRELIMINARES
03.01.01.01 Trazo y Replanteo (m2) 112.46

Longitud Área
Ancho (m)
(m) (m2)
15.30 7.35 112.46
TOTAL 112.46

03.01.02 MOVIMIENTO DE TIERRAS

03.01.02.01 Excavacións para Zapatas (m3) 104.08

Profundidad
Número de Volumen
TIPO Promedio Longitud (m) Ancho (m)
Zapatas (m3)
(m)
Z1 1.90 2.75 2.50 4.00 52.25
Z2 1.90 2.20 2.00 2.00 16.72
Z3 1.90 4.20 2.20 2.00 35.11
TOTAL (M3) 104.08

03.01.02.02 EXCAVACION PARA CIMIENTACION. H= 1.55 MT TERRENO NORMAL 30.07

Profundidad Volumen
Eje Longitud (m) Prom. Ancho (m)
(m) (m3)
Eje A-A 1.55 3.375 0.50 2.62
Eje A'-A' 1.55 11.80 0.50 9.15
Eje B-B 1.55 3.375 0.50 2.62
Eje 1-1 1.55 4.05 0.50 3.14
Eje 2-2 1.55 4.05 0.50 3.14
Eje 3-3 1.55 4.05 0.50 3.14
Eje 4-4 1.55 4.05 0.50 3.14
Eje 5-5 1.55 4.05 0.50 3.14
TOTAL (M3) 30.07

03.01.02.03 MEJORAMIENTO DE BASE CON AFIRMADO (e=0.10 m) EN ZAPATA 5.48

Longitud Número de Volumen

TIPO Alto (m) Ancho (m)
(m) Zapatas (m3)
Z1 2.75 0.10 2.50 4.00 2.75
Z2 2.20 0.10 2.00 2.00 0.88
Z3 4.20 0.10 2.20 2.00 1.85
TOTAL (M3) 5.48
03.01.02.04 MEJORAMIENTO DE BASE CON AFIRMADO EN VIG. CIMENTAC. E=0.10 M. 1.94

Volumen
Eje Alto (m) Longitud Prom. (m) Ancho (m)
(m3)

Eje A-A 0.10 3.375 0.50 0.17

Eje A'-A' 0.10 11.80 0.50 0.59
Eje B-B 0.10 3.375 0.50 0.17
Eje 1-1 0.10 4.05 0.50 0.20
Eje 2-2 0.10 4.05 0.50 0.20
Eje 3-3 0.10 4.05 0.50 0.20
Eje 4-4 0.10 4.05 0.50 0.20
Eje 5-5 0.10 4.05 0.50 0.20
TOTAL (M3) 1.94

03.01.02.05 REFINE, NIVELACION Y COMPACTACION EN TERRENO NORMAL 112.46 m2

Longitud (m) Ancho (m) Área (m2)

15.30 7.35 112.46
TOTAL 112.46

03.01.02.06 RELLENO Y COMPACTADO CON AFIRMADO E = 4" PARA PISOS 112.46 m2

Longitud (m) Ancho (m) Área (m2)

15.30 7.35 112.46
TOTAL 112.46

03.01.02.07 ELIMINACION CON MAQ. DE MATERIAL EXCEDENTE- DE EXCAVACIONES 167.69

Excavac. Eliminación
Factor de
Corte de terreno a Excavac. Para Zapatas Para Mat.
Exponjamient
mano (m3) (m3) Cimient. Excedente
o
(m3) (m3)
1.25 104.08 30.07 167.69

03.01.03 OBRAS DE CONCRETO SIMPLE

03.01.03.01 SOLADO PARA ZAPATAS H=0.10 m C/C:H=1:12 5.48

Longitud Número de Volumen

TIPO Alto (m) Ancho (m)
(m) Zapatas (m3)
Z1 2.75 0.10 2.50 4.00 2.75
Z2 2.20 0.10 2.00 2.00 0.88
Z3 4.20 0.10 2.20 2.00 1.85
TOTAL (M3) 5.48

03.01.03.02 CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HORMIGON 30% PIEDRA 11.05

Volumen
Eje Alto (m) Longitud Prom. (m) Ancho (m)
(m3)
Eje A-A 0.60 3.375 0.50 1.01
Eje A'-A' 0.50 11.80 0.50 2.95
Eje B-B 0.60 3.375 0.50 1.01
Eje 1-1 0.60 4.05 0.50 1.21
Eje 2-2 0.60 4.05 0.50 1.21
Eje 3-3 0.60 4.05 0.50 1.21
Eje 4-4 0.60 4.05 0.50 1.21
Eje 5-5 0.60 4.05 0.50 1.21
TOTAL (M3) 11.05
03.01.03.03 CONCRETO DE SOBRECIMIENTO C:H = 1:8 + 25% P.M. 3.53

Volumen
Eje Alto (m) Longitud Prom. (m) Ancho (m)
(m3)
Eje A-A 0.45 9.25 0.15 0.62
Eje A'-A' 0.45 10.80 0.15 0.73
Eje B-B 0.45 12.25 0.15 0.83
Eje 1-1 0.45 5.50 0.15 0.37
Eje 2-2 0.45 3.00 0.15 0.20
Eje 3-3 0.45 3.70 0.15 0.25
Eje 4-4 0.45 2.05 0.15 0.14
Eje 5-5 0.45 5.75 0.15 0.39
TOTAL 3.53

03.01.03.04 ENCOFRADO Y DESENCOFRADO EN CIMIENTOS CORRIDOS 44.20

Eje Alto (m) Longitud Prom. (m) # Veces Area (m2)

Eje A-A 0.60 3.375 2.00 4.05

Eje A'-A' 0.50 11.80 2.00 11.80
Eje B-B 0.60 3.375 2.00 4.05
Eje 1-1 0.60 4.05 2.00 4.86
Eje 2-2 0.60 4.05 2.00 4.86
Eje 3-3 0.60 4.05 2.00 4.86
Eje 4-4 0.60 4.05 2.00 4.86
Eje 5-5 0.60 4.05 2.00 4.86
TOTAL 44.20

03.01.03.05 ENCOFRADO Y DESENCOFRADO EN SOBRECIMIENTOS 47.07

Eje Alto (m) Longitud Prom. (m) # Veces Area (m2)

Eje A-A 0.45 9.25 2.00 8.33

Eje A'-A' 0.45 10.80 2.00 9.72
Eje B-B 0.45 12.25 2.00 11.03
Eje 1-1 0.45 5.50 2.00 4.95
Eje 2-2 0.45 3.00 2.00 2.70
Eje 3-3 0.45 3.70 2.00 3.33
Eje 4-4 0.45 2.05 2.00 1.85
Eje 5-5 0.45 5.75 2.00 5.18
TOTAL 47.07

03.01.03.06 FALSO PISO e= 4" ( MEZCLA 1:10 CEMENTO : HORMIGON) 84.50

Ancho
Longitud Promed.
Alto (m) # Veces Área (m2)
(m)
Promedio(m)
13.10 6.45 0.10 1.00 84.50
TOTAL 84.50

03.01.04 OBRAS DE CONCRETO ARMADO

03.01.04.01 ZAPATAS
03.01.04.01.01 CONCRETO fc'= 210 kg/cm2 PARA ZAPATAS 32.87

Longitud Número de Volumen

TIPO Alto (m) Ancho (m)
(m) Zapatas (m3)
Z1 2.75 0.60 2.50 4.00 16.50
Z2 2.20 0.60 2.00 2.00 5.28
Z3 4.20 0.60 2.20 2.00 11.09
TOTAL (M3) 32.87

03.01.04.01.02 ACERO fy=4200 kg/cm2 GRADO 60 EN ZAPATAS 803.78

 Longitud de Longitudes Parciales
Nº piezas de acero por TOTAL
Croquis la pieza de # Zapatas Ø= 5/8 Ø= 1/2"
estructura ( Kg)
acero
1.552 0.99
Z1 2.35 18.00 4.00 0.99 167.51
Acero Ø= 1/2" 2.60 16.00 4.00 0.99 164.74
Z2 2.05 10.00 2.00 1.55 63.63
Acero Ø= 5/8" 1.85 11.00 2.00 1.55 63.09
Z3 4.05 11.00 2.00 1.55 138.28
Acero Ø= 5/8" 2.05 21.00 2.00 1.55 133.46
SUB TOTAL 730.71
TRASLAPES Y DESPERDICIOS (10% 73.07
TOTAL 803.78
03.01.04.02 VIGAS DE CIMENTACION
03.01.04.02.01 CONCRETO F'c= 175 kg/cm2 EN VIGAS DE CIMENTACION 7.98

Volumen
Eje Alto (m) Longitud Prom. (m) Ancho (m)
(m3)
Eje A-A 0.60 9.95 0.25 1.49
Eje B-B 0.60 9.95 0.25 1.49
Eje 1-1 0.60 5.50 0.30 0.99
Eje 2-2 0.60 5.50 0.30 0.99
Eje 3-3 0.60 5.50 0.30 0.99
Eje 4-4 0.60 5.50 0.30 0.99
Eje 5-5 0.60 5.75 0.30 1.04
TOTAL 7.98

03.01.04.02.02 ENCOFRADO Y DESENCOFRADO EN VIGAS DE CIMENTACION 57.18

Eje Alto (m) Longitud Prom. (m) # Veces Area (m2)

Eje A-A 0.60 9.95 2.00 11.94

Eje B-B 0.60 9.95 2.00 11.94
Eje 1-1 0.60 5.50 2.00 6.60
Eje 2-2 0.60 5.50 2.00 6.60
Eje 3-3 0.60 5.50 2.00 6.60
Eje 4-4 0.60 5.50 2.00 6.60
Eje 5-5 0.60 5.75 2.00 6.90
TOTAL 57.18

03.01.04.02.03 ACERO fy=4200 kg/cm2 GRADO 60 VIGAS DE CIMIENTACION 1,564.77

Longitudes Parciales 1,186.86

Nº piezas de TOTAL
Eje Longitud Prom. (m) Ø= 5/8 Ø= 1/2"
acero ( Kg)
1.552 0.99
Eje A-A 10.00 11.55 1.55 179.03
4.00 11.55 0.99 45.74
Eje B-B 10.00 11.55 1.55 179.03
4.00 11.55 0.99 45.74
Eje 1-1 8.00 7.10 1.55 88.04
4.00 7.10 0.99 28.12
Eje 2-2 10.00 7.10 1.55 110.05
4.00 7.10 0.99 28.12
Eje 3-3 10.00 7.10 1.55 110.05
4.00 7.10 0.99 28.12
Eje 4-4 10.00 6.50 1.55 100.75
4.00 6.50 0.99 25.74
Eje 5-5 8.00 6.75 1.55 83.70
4.00 6.75 0.99 26.73
SUB TOTAL 1,078.96
TRASLAPES Y DESPERDICIOS (10%) 107.896
TOTAL 1186.856

ACERO EN ESTRIBOS 377.91

Estribos TOTAL
Longitud de
EJES # VIGAS # Estribos
Estribo
( Kg)
 TOTAL
Longitud de
EJES # VIGAS # Estribos Ø= 3/8"
Estribo
( Kg)
0.560
Eje A-A 1.68 1.00 79.00 0.56 74.32
Eje B-B 1.68 1.00 79.00 0.56 74.32
Eje 1-1 1.78 1.00 46.00 0.56 45.85
Eje 2-2 1.78 1.00 46.00 0.56 45.85
Eje 3-3 1.78 1.00 46.00 0.56 45.85
Eje 4-4 1.78 1.00 46.00 0.56 45.85
Eje 5-5 1.78 1.00 46.00 0.56 45.85
SUB TOTAL 377.91
TOTAL 377.91

03.01.04.03 COLUMNAS
03.01.04.03.01 CONCRETO fc'= 210 kg/cm2 DE COLUMNAS 10.30

Alto Prom.
Eje Largo (m) Ancho (m) # Colum. Vol. (m3)
(m)
C1 5.95 0.50 0.25 10.00 7.44
C2 2.60 0.25 0.25 2.00 0.33
C-A 2.60 0.20 0.15 17.00 1.33
C-A 1.90 0.20 0.15 10.00 0.57
C-A 1.55 0.20 0.15 12.00 0.56
C-A 1.35 0.20 0.15 2.00 0.08
TOTAL 10.30

03.01.04.03.02 ENCOFRADO Y DESENCOFRADO DE COLUMNAS 130.40 m2

Alto Prom.
Eje Perimet. (m) # Colum. Area (m2)
(m)
C1 5.95 1.50 10.00 89.25
C2 7.35 0.50 2.00 7.35
C-A 2.60 0.40 17.00 17.68
C-A 1.90 0.40 10.00 7.60
C-A 1.55 0.40 12.00 7.44
C-A 1.35 0.40 2.00 1.08
TOTAL 130.40
03.01.04.03.03 ACERO fy=4200 kg/cm2 GRADO 60 EN COLUMNAS 1,560.48 Kg

ACERO EN COLUMNAS 1,240.27

Longitud de Longitudes Parciales

Nº piezas de acero por TOTAL
EJES pieza de # Columnas 3/8" 1/2"
estructural ( Kg)
acero
1.55 0.990
C1 8.00 10.00 10.00 0.99 792.00
C2 7.35 4.00 2.00 0.99 58.21
C-A 3.50 4.00 17.00 0.56 133.28
C-A 2.90 4.00 10.00 0.56 64.96
C-A 2.55 4.00 12.00 0.56 68.54
C-A 2.35 4.00 2.00 0.56 10.53
SUB TOTAL 1,127.52
TRASLAPES Y DESPERDICIOS (10% 112.75
TOTAL 1,240.27

ACERO EN ESTRIBOS 320.21

Estribos
Longitud de TOTAL (
EJES Longitud de Estribo # Columnas # Estribos Ø3/8" y1/4"
Columna Kg)
0.56 /0.25
C1 5.95 1.48 10.00 27.00 0.56 223.78
C2 2.60 0.98 2.00 11.00 0.56 12.07
C-A 2.60 0.68 17.00 11.00 0.25 31.79
C-A 1.90 0.68 10.00 7.00 0.25 11.90
C-A 1.55 0.68 12.00 5.00 0.25 10.20
C-A 1.35 0.68 2.00 4.00 0.25 1.36
SUB TOTAL 291.10
TRASLAPES Y DESPERDICIOS (10% 29.11
TOTAL 320.21

03.01.04.04 VIGAS
03.01.04.04.01 CONCRETO fc'= 210 kg/cm2 EN VIGAS 11.31

Ancho Volumen
EJE Longitud (m) Altura (m) # de Vigas
(m) (m3)
PRIMER NIVEL
Eje A-A 12.25 0.40 0.25 1.00 1.225
Eje B-B 12.25 0.40 0.25 1.00 1.225
Eje 1-1 5.50 0.45 0.25 1.00 0.62
Eje 2-2 5.50 0.45 0.25 1.00 0.62
Eje 3-3 5.50 0.45 0.25 1.00 0.62
Eje 4-4 5.75 0.45 0.25 1.00 0.65
Eje 5-5 5.75 0.45 0.25 1.00 0.65
SEGUNDO NIVEL
Eje A-A 12.25 0.40 0.25 1.00 1.23
Eje B-B 12.25 0.40 0.25 1.00 1.23
Eje 1-1 5.75 0.45 0.25 1.00 0.65
Eje 2-2 5.75 0.45 0.25 1.00 0.65
Eje 3-3 5.75 0.45 0.25 1.00 0.65
Eje 4-4 5.75 0.45 0.25 1.00 0.65
Eje 5-5 5.75 0.45 0.25 1.00 0.65
TOTAL 11.310
03.01.04.04.02 ENCOFRADO Y DESENCOFRADO EN VIGAS 93.14 m2

EJE Longitud (m) Perimet. (m) # de Vigas Area (m2)

PRIMER NIVEL
Eje A-A 12.25 0.85 1.00 10.41
Eje B-B 12.25 0.85 1.00 10.41
Eje 1-1 5.50 0.70 1.00 3.85
Eje 2-2 4.15 0.75 1.00 3.11
1.85 0.60 1.00 1.11
Eje 3-3 5.50 0.60 1.00 3.30
0.90 0.25 2.00 0.45
Eje 4-4 5.50 0.60 1.00 3.30
0.90 0.25 2.00 0.45
Eje 5-5 5.50 0.25 1.00 1.38
1.00 0.25 1.00 0.25
SEGUNDO NIVEL
Eje A-A 12.25 1.05 1.00 12.86
Eje B-B 12.25 1.05 1.00 12.86
Eje 1-1 5.75 0.90 1.00 5.18
Eje 2-2 5.75 1.15 1.00 6.61
Eje 3-3 5.75 1.00 1.00 5.75
Eje 4-4 5.75 1.00 1.00 5.75
2.70 0.25 1.00 0.68
Eje 5-5 5.75 0.90 1.00 5.18
1.00 0.25 1.00 0.25
TOTAL 93.14

03.01.04.04.03 ACERO fy=4200 kg/cm2 GRADO 60 EN VIGAS 1,891.19 Kg

Acero en Vigas Estructurales 1,244.96

Longitud de Longitudes Parciales

Nº piezas de acero por TOTAL
EJES pieza de # Vigas Ø=5/8" Ø=1/2"
estructural ( Kg)
acero
1.55 0.99
PRIMER NIVEL
Eje A-A Y Eje B-B
V102(25x40)

Ø= 5/8" 12.85 4.00 2.00 1.55 159.55

Ø= 1/2" 12.85 2.00 2.00 0.99 50.89

Ø= 1/2" 9.25 1.00 2.00 0.99 18.32

Eje 1-1,Eje 2-2 y Eje 3-
3 V101(25x45)

Ø= 5/8" 7.25 4.00 3.00 1.55 135.02

Ø= 1/2" 7.25 2.00 3.00 0.99 43.07

Ø= 5/8" 3.75 1.00 3.00 1.55 17.46

Ø= 1/2" 2.15 2.00 3.00 0.99 12.77

Eje 4-4,Eje 5-5
V101(25x45)
0.00

Ø= 5/8" 7.25 4.00 2.00 1.55 90.02

Ø= 1/2" 7.25 2.00 2.00 0.99 28.71

Ø= 5/8" 3.75 1.00 2.00 1.55 11.64

Ø= 1/2" 2.15 2.00 2.00 0.99 8.51

SUB TOTAL - PRIMER NIVEL 555.81
 SEGUNDO NIVEL
Eje A-A Y Eje B-B
V102(25x40)

Ø= 5/8" 12.85 4.00 2.00 1.55 159.55

Ø= 1/2" 12.85 2.00 2.00 0.99 50.89

Ø= 1/2" 9.25 1.00 2.00 0.99 18.32

Eje 1-1,2-2,3-3,4-4 y 5-
5 V101(25x45)

Ø= 5/8" 7.25 4.00 5.00 1.55 225.04

Ø= 1/2" 7.25 2.00 5.00 0.99 71.78

Ø= 5/8" 3.75 1.00 5.00 1.55 29.10

Ø= 1/2" 2.15 2.00 5.00 0.99 21.29

SUB TOTAL - SEGUNDO NIVEL 575.97
SUB TOTAL 1,131.78
TRASLAPES Y DESPERDICIOS (10% 113.18
TOTAL 1,244.96

ACERO EN ESTRIBOS 646.23

Estribos
Longitud de TOTAL
EJES # Vigas # Estribos Ø= 3/8"
Estribo ( Kg)
0.560
PRIMER NIVEL
Eje A-A Y Eje B-B
V102(25x40) 1.28 2.00 89 0.56
127.59
Eje 1-1,Eje 2-2 y Eje 3-
3 V101(25x45) 1.38 3.00 50 0.56
115.92
Eje 4-4,Eje 5-5
V101(25x45) 1.38 2.00 40 0.56
61.82
SEGUNDO NIVEL
Eje A-A Y Eje B-B
V102(25x40) 1.28 2.00 89 0.56
127.59
Eje 1-1,2-2,3-3,4-4 y 5-
5 V101(25x45) 1.38 5.00 40 0.56
154.56
SUB TOTAL 587.48
TRASLAPES Y DESPERDICIOS (10%) 58.75
TOTAL 646.23

03.01.04.05 ESCALERA
03.01.04.05.01 CONCRETO f'c= 210 kg/cm2 EN LOSA DE ESCALERA 4.80 m3

Volumen
Altura (m) Longitud (m) Ancho (m) Cantidad
(m3)
pasos 0.175 1.25 0.25 16.00 0.44
Losa escalera 0.15 9.90 1.25 1.00 1.86
Descanso 0.20 2.50 1.25 4.00 2.50
Total (m3) 4.80

03.01.04.05.02 ENCOFRADO Y DESENCOFRADO EN LOSA DE ESCALERA 17.67 m2

Largo (m) Ancho (m) Cantidad Área (m2)

Losa de Escalera 3.25 1.30 2.00 8.45
Lateral 6.50 0.30 1.00 1.95
losa descanso 2.50 1.25 1.00 3.13
ContraPasos 0.20 1.25 14.00 3.50
ContraPasos 0.20 1.60 2.00 0.64
Total de Encofrado (m2) 17.67

03.01.04.05.03 ACERO fy=4200 kg/cm2 GRADO 60 EN ESCALERA 300.13 Kg

 Longitud de Longitudes Parciales
Nº piezas de acero por TOTAL (
EJES pieza de # tramos Ø=1/2" Ø= 3/8"
estructural Kg)
acero
0.990 0.560
PRIMER TRAMO
Longitudinales 3.70 8.00 1.00 0.990 29.30
1.50 8.00 1.00 0.990 11.88
4.00 8.00 1.00 0.990 31.68
Transversales 1.30 14.00 2.00 0.990 36.04
TRAMO INTERMEDIO
Longitudinales 2.30 8.00 1.00 0.990 18.22
2.30 8.00 1.00 0.990 18.22
2.90 8.00 1.00 0.990 22.97
Transversales 1.25 4.00 4.00 0.990 19.80
SEGUNDOTRAMO
Longitudinales 4.10 16.00 1.00 0.990 64.94
Transversales 1.25 16.00 1.00 0.990 19.80
SUB TOTAL 272.84
TRASLAPES Y DESPERDICIOS (10% 27.28
TOTAL 300.13

03.01.05 LOSAS ALIGERADAS

03.01.05.01 CONCRETO f'c= 210 kg/cm2 EN LOSA ALIGERADA DE TECHO 6.58 m3

Primer Nivel Largo Prom (m) Ancho (m) espesor # Viguetas Volum.(m3)
Viguetas de Losa 12.25 0.10 0.15 15.00 2.76
Losa Aligerada 12.25 6.25 0.05 3.83
Total 6.58

03.01.05.02 ENCOFRADO Y DESENCOFRADO EN LOSA ALIGERADA 76.56 m2

Primer Nivel Largo Prom(m) Ancho (m) Area.(m2)

Losa Aligerada 12.25 6.25 76.56
Total 76.56

03.01.05.03 ACERO fy=4200 kg/cm2 GRADO 60 EN LOSA ALIGERADA 947.65 Kg

Longitud de Longitudes P
# de pieza TOTAL
Primer Nivel la pieza de Nº de Vigetas Ø=1/2"
de acero ( Kg)
acero
0.990
Viguetas en Losa
Acero Vigueta - Inferi 13.70 10.00 1.00 0.99 135.63
Acero Superior, eje 1 1.20 10.00 2.00 0.99 23.76
Acero Superior, eje 2 2.65 10.00 3.00 0.99 78.71
Acero Vigueta - Inferi 11.20 6.00 1.00 0.99 66.53
Acero Superior, eje 1 1.20 6.00 2.00 0.99 14.26
Acero Superior, eje 2 2.65 6.00 2.00 0.99 31.48
Temperatura Ø=1/4" 6.75 47.00 0.25 80.39
Sub Total - Primer Nivel 430.75
Segundo Nivel - Identico al Primer Nivel 430.75
SUB TOTAL 861.50
TRASLAPES Y DESPERDICIOS (10%) 86.15
TOTAL 947.65
03.01.05.04 LADRILLO HUECO 15X30X30 cm PARA LOSA ALIGERADA 703.00
Primer Nivel - Losa Encofrado - Ladrillo para Techo de 15x30x30 cm
Primer Nivel Largo Prom(m) Ancho (m) # Ladril.x m2 Total Ladril.
Losa Aligerada 0.00 0.00 9.00 0
0.00 0.00 9.00 0
0.00 0.00 9.00 0
0.00 0.00 9.00 0
Subtotal 0
Desperdicios (2%) 0
Total 0
Losa Aligerada 12.25 6.25 9.00 689
Subtotal 689
Desperdicios (2%) 14
Total 703

03.02 ARQUITECTURA
03.02.01 MUROS DE ALBAÑILERIA
03.02.01.01 MURO DE LADRILLO KK DE ARCILLA DE SOGA C/M 1:5 X 1.5 CM E= 0.15 M 206.88 m2

EJE Longitud (m) Altura (m)

Area.(m2)
PRIMER NIVEL
Eje A-A 9.95 1.90 18.90
2.30 1.20 2.76
Eje A'-A' 10.80 2.60 28.08
Eje B-B 6.95 1.90 13.21
2.30 0.60 1.38
Eje 1-1 5.50 2.60 14.30
Eje 2-2 3.70 2.60 9.62
Eje 3-3 3.70 2.60 9.62
Eje 4-4 1.70 2.60 4.42
Eje 4-4 Y 5-5 2.50 2.60 6.50
Eje 5-5 5.00 2.60 13.00
1.00 1.15 1.15
SUB TOTAL-PRIMER NIVEL 122.94
SEGUNDO NIVEL
Eje A-A 12.25 1.55 18.99
Eje A'-A' 2.50 2.60 6.50
Eje B-B 6.95 1.55 10.77
3.00 2.75 8.25
Eje 1-1 5.50 2.75 15.13
Eje 4-4 3.40 2.75 9.35
Eje 5-5 5.00 2.75 13.75
1.00 1.20 1.20
SUB TOTAL-SEGUNDO NIVEL 83.94
TOTAL 206.88

03.02.02 REVOQUES ENLUCIDOS Y MOLDURAS

03.02.02.01 TARRAJEO DE MUROS EXTERIORES, MEZCLA C:A 1:5 E= 1.5 Cm. 133.44 m2

EJE Longitud (m) Altura (m) Area.(m2)

PRIMER NIVEL
Eje A-A 9.95 1.90 18.90
2.30 1.20 2.76
Eje B-B 6.95 1.90 13.21
2.30 0.60 1.38
Eje 1-1 5.50 2.60 14.30
Eje 5-5 5.00 2.60 13.00
1.00 1.15 1.15
SUB TOTAL-PRIMER NIVEL 64.70
SEGUNDO NIVEL
Eje A-A 12.25 1.55 18.99
 Eje B-B 6.95 1.55 10.77
3.00 2.75 8.25
Eje 1-1 5.50 2.75 15.13
Eje 5-5 5.00 2.75 13.75
1.00 1.20 1.20
PARASOL ESCALERA 1.30 0.50 0.65
SUB TOTAL-SEGUNDO NIVEL 68.735
TOTAL 133.44

03.02.02.02 TARRAJEO DE MUROS INTERIORES, MEZCLA C:A 1:5 E=1.5 Cm. 215.42

EJE Longitud (m) Altura (m)

Area.(m2)
PRIMER NIVEL
Eje A-A 6.95 1.10 7.65
3.00 1.90
2.30 1.20 2.76
Eje A'-A' 10.80 1.10 23.76
Eje B-B 6.95 1.10 7.65
Eje 1-1 5.50 1.10 6.05
MURETE DUCHAS 6.55 0.50 6.55
Eje 2-2 3.70 1.10 8.14
MURETE BAÑOS 9.90 0.50 9.90
Eje 3-3 3.70 2.60 9.62
3.70 1.10 4.07
Eje 4-4 1.70 2.60 8.84
Eje 4-4 Y 5-5 2.50 2.60 6.50
Eje 5-5 5.00 2.60 13.00
1.00 1.15 1.15
SUB TOTAL-PRIMER NIVEL 115.63
SEGUNDO NIVEL
Eje A-A 12.25 1.55 18.99
Eje A'-A' 2.50 2.60 13.00
Eje B-B 6.95 1.55 10.77
3.00 2.75 8.25
Eje 1-1 5.50 2.75 15.13
Eje 4-4 3.40 2.75 18.70
Eje 5-5 5.00 2.75 13.75
1.00 1.20 1.20
SUB TOTAL-SEGUNDO NIVEL 99.79
TOTAL 215.42

03.02.02.03 TARRAJEO EN COLUMNAS Y VIGAS 237.40 m2

Tarrajeo en Vigas 107.00
EJE Longitud (m) Perimet. (m) # de Vigas Area (m2)
PRIMER NIVEL
Eje A-A 12.25 1.05 1.00 12.86
Eje B-B 12.25 1.05 1.00 12.86
Eje 1-1 5.50 0.75 1.00 4.13
Eje 2-2 5.50 0.60 1.00 3.30
Eje 3-3 5.50 0.50 1.00 2.75
Eje 4-4 6.00 0.75 1.00 4.50
Eje 5-5 6.00 0.75 1.00 4.50
 SEGUNDO NIVEL 1.00

Eje A-A 12.25 1.05 1.00 12.86

Eje B-B 12.25 1.40 1.00 17.15
Eje 1-1 5.50 0.75 1.00 4.13
Eje 2-2 5.50 1.40 1.00 7.70
Eje 3-3 5.50 1.40 1.00 7.70
Eje 4-4 3.30 1.25 1.00 4.13
2.70 1.40 1.00 3.78
Eje 5-5 5.00 0.70 1.00 3.50
1.00 1.15 1.00 1.15
TOTAL 107.00

TARRAJEO EN COLUMNAS 130.40 m2

TARRAJEO EN COLUMNAS ES IGUAL AL METRATO DE ENCOFRADO EN COLUMNAS

03.02.02.04 VESTIDURA DE DERRAMES EN PUERTAS, VENTANAS Y VANOS 126.10 m

a) Puertas 90.10
Ancho (m) Alto (m) # Puertas Long. (m)
P1 0.90 2.60 2.00 12.20
P1' 0.90 2.35 3.00 16.80
P2 0.70 2.60 1.00 5.90
P3 2.00 12.00 48.00
P4 1.80 2.70 1.00 7.20
Total 90.10

b)Ventanas 36.00
Ancho (m) Alto (m) Nº Veces Long. (m)
V1 1.00 1.20 1.00 4.40
V2 2.30 1.20 1.00 7.00
V3 3.00 0.50 1.00 7.00
V4 3.90 0.50 2.00 17.60
V5 3.05 0.50 2.00 14.20
V6 1.00 1.50 1.00 5.00
V7 3.00 0.60 1.00 7.20
V8 3.90 0.60 2.00 18.00
V9 3.05 0.60 2.00 14.60
Total 36.00

03.02.02.05 REVESTIMIENTO DE ESCALERA 20.01 m2

Largo (m) Ancho (m) Cantidad Área (m2)

Losa de Escalera 1.50 1.25 2.00 3.75
Losa en Descanso 2.55 1.35 1.00 3.44
Lateral 14.40 0.30 1.00 4.32
ContraPasos 0.18 1.25 16.00 3.50
Pasos 0.25 1.25 16.00 5.00
Total de Encofrado (m2) 20.01
03.02.02.06 CIELORRASOS CON MEZCLA DE CEMENTO-ARENA 1:5 73.63 m2

Primer Nivel Largo Prom(m) Ancho (m) Area.(m2)

SS.HH VARONES 7.15 3.15 22.52
SS.HH MUJERES 7.15 3.15 22.52
DEPOSITO 3.00 2.05 6.15
ADMINISTRACION 2.50 2.05 5.13
HALL 4.40 3.00 13.20
2.65 1.55 4.11
Total 73.63

03.02.03 PISOS Y PAVIMENTOS

03.02.03.01 CONTRAPISO DE 50 MM. C:A 1:5 ACABADO FROTACHADO 151.66 m2

PRIMER NIVEL Largo Prom(m) Ancho (m) Area.(m2)

SS.HH VARONES 7.15 3.15 22.52
SS.HH MUJERES 7.15 3.15 22.52
DEPOSITO 3.00 2.05 6.15
ADMINISTRACION 2.50 2.05 5.13
HALL 4.40 3.00 13.20
2.65 1.55 4.11
SEGUNDO NIVEL
S.U.M 10.45 6.45 67.40
OFICIO 2.50 1.75 4.38
HALL 2.50 2.50 6.25
Total 151.66

03.02.03.02 PISO DE CERAMICO ALTO TRANSITO DE 30X30 CM 45.05 m2

Longitud Ancho
Área (m2)
Promed. (m) Promedio(m)
SS.HH VARONES 7.15 3.15 22.52
SS.HH MUJERES 7.15 3.15 22.52
TOTAL 45.05
03.02.04 COBERTURAS DE TECHO
03.02.04.01 COBERTURA CON TEJA ANDINA DE 1.14 x 0.72 M
138.90 m2
Ancho (m) Longitud (m) Nº elemento Área (m2)
Techo-Dos Aguas 15.10 4.60 2.00 138.90
Total (m2) 138.90

03.02.04.02 CUMBRERA DE TEJA ANDINA DE 0.35 x 0.72 M 15.20 m

Longitud (m) Area Util Unidad

Cumbrera Superior 15.20 0.69 22.00

03.02.05 CARPINTERIA DE MADERA

03.02.05.01 PUERTAS DE MADERA TABLEROS REBAJADOS DE 4.5 mm DE CEDRO 17.71 m2

Ancho (m) Alto (m) # Puertas Long. (m)

P1 0.90 2.60 2.00 4.68
P1' 0.90 2.35 3.00 6.35
P2 0.70 2.60 1.00 1.82
P4 1.80 2.70 1.00 4.86
TOTAL 17.71

03.02.05.02 PUERTA DE MADERA CONTRAPLACADA 14.40 m2

P3 0.60 2.00 12.00 14.40

03.02.06 CARPINTERIA METALICA

03.02.06.01 TIJERAL DE TECHO METALICO TM-1 6.00 Und.

 TEE 1 1/2" X1/8" 24.65 ml / unid
L 25 x 25 x 3mm 9.12 ml / unid

03.02.06.02 VIGUETAS METALICAS VM1 160.60 m

Longitud (m) # Viguet.xLado # de Lados Long. (m)

14.60 3.00 2.00 87.60
Total (m) 87.60
VIGUETAS METALICAS VM1

Longitud (m) # Viguet.xLado # de Lados Long. (m)

14.60 2.50 2.00 73.00
Total (m) 73.00
03.02.06.03 FIJADORES DE VIGUETAS METALICAS VM-100 DE @=1/2" 72.00 m

Longitud (m) Nº elemento Long. (m)

1.80 40.00 72.00
Total (m) 72.00

03.02.06.04 FABRICACION DE PUERTAS METALICAS 4.05 m2

Ancho (m) Alto (m) # Puertas Long. (m)

P5 1.50 2.70 1.00 4.05
P6 3.00 2.70 1.00 8.10
Total (m) 12.15

03.02.06.05 PROTECTOR DE VENTANA SISTEMA DIRECTO

Protector de Ventana 24.05 m2
Longitud (m) Alto (m) Nº Veces Long. (m)

V1 1.00 1.20 1.00 1.20

V2 2.30 1.20 1.00 2.76
V3 3.00 0.50 1.00 1.50
V4 3.90 0.50 2.00 3.90
V5 3.05 0.50 2.00 3.05
V6 1.00 1.50 1.00 1.50
V7 3.00 0.60 1.00 1.80
V8 3.90 0.60 2.00 4.68
V9 3.05 0.60 2.00 3.66
Total 24.05

03.02.07 CERRAJERIA
03.02.07.01 BISAGRA CAPUCHINA 24.00 Und
# Puertas # visagras Long. (m)
P1 2.00 4.00 8.00
P1' 3.00 4.00 12.00
P2 1.00 2.00 2.00
P4 1.00 2.00 2.00
TOTAL 24.00
03.02.07.02 CERRADURA PARA PUERTA TIPO FORTE 3 GOLPES 7.00 Und

# Puertas # visagras Long. (m)

P1 2.00 1.00 2.00
P1' 3.00 1.00 3.00
P2 1.00 1.00 1.00
P4 1.00 1.00 1.00
TOTAL 7.00

03.02.07.03 CERROJO DE FIERRO REDONDO DE 1/2" X 0.35 m 12.00 Und

# Puertas # ELEMENT. Long. (m)
P3 12.00 1.00 12.00
TOTAL 12.00

03.02.07.04 COLOCADO DE PASAMANOS DE TUB. FºGº GALV Ø= 2" 9.00 m

03.02.08 VIDRIOS CRISTALES Y SIMILARES

03.02.08.01 VIDRIO SEMIDOBLES INCOLORO 24.05 m2
VENTANAS SISTEMA DIRECTO
b)Ventanas
Longitud (m) Alto (m) Nº Veces Long. (m)

V1 1.00 1.20 1.00 1.20

V2 2.30 1.20 1.00 2.76
V3 3.00 0.50 1.00 1.50
V4 3.90 0.50 2.00 3.90
V5 3.05 0.50 2.00 3.05
V6 1.00 1.50 1.00 1.50
V7 3.00 0.60 1.00 1.80
V8 3.90 0.60 2.00 4.68
V9 3.05 0.60 2.00 3.66
Total 24.05

03.02.09 PINTURA
03.02.09.01 PINTURA LATEX CPP EN MUROS EXTERIORES 133.44 m2

Area total (m2) 133.44

03.02.09.02 PINTURA LATEX CPP EN MUROS INTERIOR 215.42 m2

Area total (m2) 215.42

03.02.09.03 PINTURA LATEX CPP, 2 MANOS EN VIG. Y COL. 237.40 m2

Area total (m2) 237.40

03.02.09.04 PINTURA LATEX CPP EN CIELO RASO 73.63 m2

Area total (m2) 73.63

03.02.09.05 PINTURA ZOCALO CON ESMALTE H=0.20M 7.50 m2

Area total (m2) 7.50

03.02.10 EVACUACION DE AGUAS DE LLUVIAS

03.02.10.01 TUBERIA DE BAJADA PVC - SAL 3" P/ LLUVIAS 32.00 m

Longitud (m) # Veces Total (m)

8.00 4.00 32.00

03.02.10.02 CANALETA DE FIERRO GALVANIZADO 30.20 m

 Longitud (m) # Veces Total (m)
15.10 2.00 30.20

03.02.10.03 COLUMNETA PARA PROTECCION BAJADA DE TUB. P/LLUVIA 8.00 m

Longitud (m) # Veces Total (m)

2.00 4.00 8.00

03.03 INSTALACIONES ELECTRICAS

03.03.01 RED ELECTRICA -SALIDAS
03.03.01.01 SALIDA DE CENTRO DE ALUMBRADO EMPOTRADO 16.00 pto
03.03.01.02 SALIDA PARA TOMACORRIENTES BIPOLARES SIMPLES CON PVC 29.00 pto
03.03.01.03 SALIDA PARA LUCES DE EMERGENCIA 5.00 pto
03.03.02 ARTEFACTOS ELECTRICOS
03.03.02.01 INTERRUPTOR SIMPLE DE EMPOTRAR 15.00 u
03.03.02.02 INTERRUPTOR DE CONMUTACION SIMPLE DE EMPOTRAR 2.00 u
03.03.02.03 LAMPARA FLUORESCENTE 2/40W CON SOPORTE 2.00 u
03.03.02.04 LAMPARA AHORRADORA 40W 14.00 u
03.03.02.05 EQUIPO PARA LUZ DE EMERGENCIA 2X50W DIRECCIONABLES 5.00 u
03.03.02.06 TABLERO DISTRIBUCION TD-2 GABINETE METALICO 1.00 u
03.03.02.07 SUB TABLERO DISTRIBUCION ST-2 1.00 u
03.03.03 CONDUCTORES Y/O CABLES
03.03.03.01 CABLE ELECTRICO THW 2.5MM2 53.50 m
03.03.03.02 CABLE ELECTRICO THW 4MM2 159.80 m
03.03.03.03 CABLE ELECTRICO THW 6MM2 147.10 m
03.03.03.04 TUBERIAS PVC SEL 20MM (ELECTRICAS) 135.83 m

03.04 INSTALACIÓNES SANITARIAS

03.04.01 SISTEMA DE AGUA FRIA
03.04.01.01 SALIDA DE AGUA FRIA CON TUBERIA DE PVC-SAP 1/2" 17.00

Cantidad Unidad
17.00 Pto

03.04.01.02 RED DE DISTRIBUCION TUBERIA DE 3/4" PVC-SAP 16.50

Cantidad Unidad
16.50 m

03.04.01.02 RED DE DISTRIBUCION TUBERIA DE 1/2" PVC-SAP 28.00

Cantidad Unidad
28.00 m

03.04.01.03 VALVULA DE COMPUERTA 1/2" 6.00

Cantidad Unidad
2.00 und

03.04.02 SISTEMA DE DESAGUE

03.04.02.01 SALIDAS PVC SAL PARA DESAGUE DE 2" 12.00 Pto

Cantidad Total
Primer Nivel 12.00 12.00
TOTAL 12.00
03.04.02.02 SALIDAS DE PVC SAL PARA DESAGUE DE 4" 6.00 Pto

Cantidad Total
Primer Nivel 6.00 6.00
TOTAL 6.00

03.04.02.03 SALIDA DE PVC SAL PARA VENTILACION DE 2" 2.00 Pto

Cantidad Unidad
2.00 pto

03.04.02.04 TUBERIA DE PVC SAL 2" 24.50 n

Cantidad Unidad
24.50 m

03.04.02.05 TUBERIA DE PVC SAL 4" 12.00 m

Cantidad Unidad
12.00 m

03.04.02.06 SUMIDEROS DE 2" 12.00 Und

Cantidad Total
Primer Nivel 12.00 12.00
TOTAL 12.00

03.04.02.07 REGISTRO DE BRONCE CROMADO 4" 2.00 Und

Cantidad Total
Primer Nivel 2.00 2.00
TOTAL 2.00

03.04.02.08 SOMBRERO VENTILACION PVC DE 2" 2.00 Und

Cantidad Unidad
2.00 und

03.04.02.09 CAJA DE REGISTRO DE DESAGUE 12" X 24" 1.00 Und

Cantidad Unidad
1.00 und

03.04.03 APARATOS Y ACCESORIOS SANITARIOS

03.04.03.01 COLOCACION DE ACCESORIOS SANITARIOS CORRIENTES 18.00 Und

Cantidad Unidad
18.00 pza

03.04.03.02 LAVATORIO DE LOSA BLANCO 5.00 Und

Cantidad Total
Primer Nivel 5.00 5.00
TOTAL 5.00

03.04.03.03 INODORO TANQUE BAJO BLANCO 6.00 Und

Cantidad Total
Primer Nivel 6.00 6.00
TOTAL 6.00
 LARGO / ANCHO ALTO # VECES METRADO
ITEM DESCRIPCION UND.
AREA(m./m2) m. m.
03.04.04 INSTALACIÓN DE BIODIGESTOR
03.04.04.01 MOVIMIENTO DE TIERRAS
03.04.04.01.01 EXCAVACION PARA TANQUE BIODIGESTOR 4.75 2.80 1.00 13.30 m3
03.04.04.01.02 EXCAVACION DE PARA CAJA DE REGISTRO DE LODOS 1.00 1.00 0.80 1.00 0.80 m3
03.04.04.01.03 EXCAVACION DE ZANJAS DE INFILTRACION 13.50 0.60 1.20 2.00 19.44 m3
03.04.04.01.04 RELLENO CON MATERIAL PROPIO SELECCIONADO 13.50 0.60 0.60 1.00 4.86 m3
03.04.04.01.05 RELLENO CON MATERIAL DE FILTRO - GRAVILLA DE 3/4" - 1 1/2" 13.50 0.60 0.25 2.00 4.05 m3
03.04.04.01.06 ELIMINACION DE MATERIAL EXCEDENTE 18.16 m3
MATERIAL EXCEDENTE DE EXCAVACION PARA TANQUE BIODIGESTOR 13.30
MATERIAL EXCEDENTE DE EXCAVACION ZANJA DE INFILTRAC 13.50 0.60 0.30 2.00 4.86
03.04.04.02 INSTALACION DE BIODIGESTOR DE 3,000 LTS
03.04.04.02.01 INSTALACION DE BIODIGESTOR Y ACCESORIOS EN SSHH 1.00 1.00 u
03.04.04.02.02 INSTALACION DE CAJA DE REGISTRO DE LODOS 1.00 1.00 u
03.04.04.02.03 INSTALACION DE ACCESORIOS EN ZANJA DE INFILTRACION 2.00 2.00 u
01.05.07 ESCALERAS
01.05.07.0 CONCRETO EN ESCALERAS F´C = 210 KG/CM2.
Descripción PASO C.P.
ESCALERA 1
PELDAÑO 0.28 0.17
DESCANSO 1.8 0.17
ESCALERA 2
PELDAÑO 0.28 0.17
TOTAL

01.05.07.0 ENCOFRADO Y DESENCOFRADO NORMAL EN ESCALERAS

Descripción Largo Ancho
Contrapasos (1 ) 1.2 0.17
Contrapasos( 2) 0.9 0.17
BORDES 12.91 0.17
TOTAL

02.01.04.03 CURADO DE OBRAS DE CONCRETO

Descripción Largo Ancho
Columnas
Losa aligerada
ESCALERAS
TOTAL
 Area ANCHO REPITE Volumen

0.048 1.2 19 1.09

0.306 1.2 2 0.73

0.048 0.9 16 0.69

2.51 m3

Area Repite Area

19 3.88
16 2.45
2 4.39
6.32 m2

Altura Repite Area

#REF!
#REF!
6.32
#REF! m2
 PLANILLA DE METRADO

OBRA :
MEJORAMIENTO Y AMPLIACION DE LA INFRAESTRUCTURA DEPORTIVA , DISTRITO LLACANORA - CAJAMARCA - CAJAMARCA

Cliente: MUNICIPALIDAD DISTRITAL DE LLACANORA Departamento: CAJAMARCA

Fecha : Julio del 2015 Distrito : LLACANORA

04 CONSTRUCCION TECHO METALICO EN LOSA DEPORTIVA

04.01 FABRICACION DE ESTRUCTURAS METALICAS
04.01.01 TIJERAL ESTRUCTURAL - T 10.00 Und
ACERO ESTRUCTURAL EN TIJERAL T-1 y T-2

Longitudes Parciales (Ø)

ANGULO DE
Nº piezas de 1 1/2 x ANGULO DE
# de ANGULO DE
EJE Longitud acero por 1 20x20x2mm 1/4"
Tijerales 2x2x5/16"
Tijeral 1/2"X3/16" A-36
A-36
2.680 0.560 5.830

T1 27.30 4.00 7.00 764.400

0.40 134.00 7.00 375.200
0.25 134.00 7.00 234.500
0.57 136.00 7.00 542.640

T2 23.65 4.00 3.00 283.800

0.40 58.00 3.00 69.600
0.57 126.00 3.00 215.460
2.15 4.00 3.00 25.80
0.40 8.00 3.00 9.600
0.57 12.00 3.00 20.52
0.25 8.00 3.00 6.00
SUB TOTAL 2,809.18 810.32 25.80
TRASLAPES Y DESPERDICIOS (10%) 280.92 81.03 2.58
TOTAL (KG) 4,009.83

04.01.02 VIGA ESTRUCTURAL VM-1 19.00 Und

ACERO ESTRUCTURAL A36 VM-1 2,552.07 KG

Longitudes Parciales
Nº piezas de LARGERO( m) L20x20x2mm 1/2" 1/4"
#
EJE Longitud acero por
LARGEROS
estructura 0.940 0.570 0.990 0.248

2L
25x25x2.5mm 34.10 2.00 17.00 1,159.40
A-36
L 20x20x2mm
34.10 1.00 17.00 579.70
A-36
2L
25x25x2.5mm
23.10 2.00 2.00 92.40
A-36
L 20x20x2mm
23.10 1.00 2.00 46.20
A-36
0.375 200.00 17.00 1,275.00
0.375 140.00 2.00 105.00
SUB TOTAL 1,176.69 1,143.36
TRASLAPES Y DESPERDICIOS (10%) 117.67 114.34
TOTAL (KG) 2,552.07

04.01.03 TENSORES DE VIGA ESTRUCTURAL 54.00 Und

ACERO ESTRUCTURAL EN TIJERAL T-1

Longitudes
Longitud Nº tramos # Elementos Parciales (Ø)
1/2"
0.990
Fierro Liso 1/2" 9.00 27.00 2.00 486.000
SUB TOTAL 481.14
TRASLAPES Y DESPERDICIOS (10%) 48.11
TOTAL (KG) 529.25
04.02 COBERTURAS DE TECHO METALICO 890.80 M2
04.02.01 COBERTURA CALAMINA FIBRAFORTE DE 1.14 x 0.72 M
Ancho
Largo (m) Area (m2)
(m)
11.15 23.70 264.26
22.95 27.30 626.54
TOTAL (M2) 890.80

04.03 EVACUACION DE AGUAS DE LLUVIAS

04.03.01 TUBERIA DE BAJADA PVC - SAL 4" P/ LLUVIAS 18.00 m

Longitud (m # Veces Total (m)

4.50 4.00 18.00

04.03.02 CANALETA DE FIERRO GALVANIZADO 68.00 m

Longitud (m # Veces Total (m)

34.00 2.00 68.00

04.03.03 COLUMNETA PARA PROTECCION BAJADA DE TUB. P/LLUVIA 10.00 m

Longitud (m # Veces Total (m)

2.50 4.00 10.00
02.01.00 SERVICIOS HIGIENICOS

02.01.01 TRABAJOS PRELIMINARES

02.01.01.01 TRAZO Y REPLANTEO DE OBRA

largo (m) ancho(m) área (m2)
0 0 29.91

02.01.02 MOVIMIENTO DE TIERRAS

02.01.02.01 EXCAVACION 39.966

cimientos corridos
Eje largo(m) ancho (m) prof.(m) n° veces volumen
1 3.61 0.5 0.8 1 1.444
2 2.66 0.5 0.8 1 1.064
3 1.3 0.5 0.8 1 0.52
4 1.32 0.5 0.8 1 0.528
5 1.32 0.5 0.8 1 0.528
6 1.32 0.5 0.8 1 0.528
7 2.92 0.5 0.8 1 1.168
A 1.4 0.5 0.8 1 0.56
B 6.33 0.5 0.8 1 2.532
C 1.42 0.5 0.8 1 0.568
D 1.54 0.5 0.8 1 0.616
corte material superficial 29.91
(Idem al replanteo x 1. m)
excavación total 39.966

02.01.02.02 ELIMINACION DE MATERIAL EXCEDENTE D= 30M 50.07

excavación 39.966 m3
relleno con material propio selecc. 2.991 m3
factor exponjamiento 1.35
factor de compactación 1.3
Eliminación 50.07 m3

02.01.02.03 NIVELACION Y COMPACTACIÓN MANUAL 29.91

largo (m) ancho(m) nº veces área (m2)

29.91

02.01.02.05 RELLENO CON MAT. PROPIO SELECCIONADO 1.5526

En costados de sobrecimientos
eje largo (m) ancho (m) prof. (m) veces vol.(m3)
1 3.61 0.35 0.1 2 0.25
2 2.66 0.35 0.1 2 0.19
3 1.3 0.35 0.1 2 0.09
4 1.32 0.35 0.1 2 0.09
5 1.32 0.35 0.1 2 0.09
6 1.32 0.35 0.1 2 0.09
7 2.92 0.35 0.1 2 0.20
A 1.4 0.35 0.1 2 0.10
B 6.33 0.35 0.1 2 0.44
 C 1.42 0.35 0.1 2 0.10
D 1.54 0.35 0.1 2 0.11
1.5526

02.01.03 CONCRETO SIMPLE

02.01.03.01 CIMIENTO CORRIDO 1:10 C:H+ 30% P.G 10.056
Eje largo(m) ancho(m) prof.(m) veces vol.(m3)
1 3.61 0.5 0.8 1 1.444
2 2.66 0.5 0.8 1 1.064
3 1.3 0.5 0.8 1 0.52
4 1.32 0.5 0.8 1 0.528
5 1.32 0.5 0.8 1 0.528
6 1.32 0.5 0.8 1 0.528
7 2.92 0.5 0.8 1 1.168
A 1.4 0.5 0.8 1 0.56
B 6.33 0.5 0.8 1 2.532
C 1.42 0.5 0.8 1 0.568
D 1.54 0.5 0.8 1 0.616
10.056

02.01.03.02 CONCRETO 1:8 C:H + 25% P.M PARA SOBRECIMIENTO 1.13

Eje largo(m) ancho(m) prof.(m) veces vol.(m3)
1 3.61 0.15 0.3 1 0.16
2 2.66 0.15 0.3 1 0.12
3 1.3 0.15 0.3 1 0.06
4 1.32 0.15 0.3 1 0.06
5 1.32 0.15 0.3 1 0.06
6 1.32 0.15 0.3 1 0.06
7 2.92 0.15 0.3 1 0.13
A 1.4 0.15 0.3 1 0.06
B 6.33 0.15 0.3 1 0.28
C 1.42 0.15 0.3 1 0.06
D 1.54 0.15 0.3 1 0.07
1.13

02.01.03.03 ENCOFR. Y DESENC. DE SOBRECIMIENTO DE 0.30 M

Eje largo profundidad veces area
1 3.61 0.3 2 2.166
2 2.66 0.3 2 1.596
3 1.3 0.3 2 0.78
4 1.32 0.3 2 0.792
5 1.32 0.3 2 0.792
6 1.32 0.3 2 0.792
7 2.92 0.3 2 1.752
A 1.4 0.3 2 0.84
B 6.33 0.3 2 3.798
C 1.42 0.3 2 0.852
D 1.54 0.3 2 0.924
 15.084

02.01.04 CONCRETO ARMADO

02.01.04.01 COLUMNAS

02.01.04.01. CONCRETO EN COLUMNAS F`C= 175 KG/CM2 0.528

Tipo Nº elem. altura sección volumen
C-1 6 2.2 0.04 0.528

02.01.04.01. ENCOF. Y DESENC. NORMAL EN COLUMNAS 7.992

Tipo Nº elem. altura elem. perímetro área
C-1 6 2.22 0.6 7.992

02.01.04.01. ACERO FY= 4200 KG/CM2 93.0384

acero principal
Tipo Nº elem. long. Ф nºФ/ colum. kg/ml total (kg)
C-1(1/2") 6 3.9 4 0.99 93.0384

acero en estribos( Φ 3/8") 19.2

Tipo Nº elem. long. Ф nºФ/ colum. kg/ml total (kg)
C-1 4 0.8 24 0.25 19.2

02.01.04.02 LOSA ALIGERADA

02.01.04.02. CONCRETO EN LOSA ALIGERADA F´C= 210 KG/CM2.

Descripciòn

TOTAL

02.01.04.02. ENCOFRADO Y DESENCOFRADO EN LOSA ALIGERADA.

Descripción

TOTAL

02.04.02.03 ACERO PARA LOSA ALIGERADA GRADO 60.

N° de
Croquis
elementos

PRIMER PISO

2.50

8
 0.15
8

1.03 0.15
8

1.85
8

8.60

7.40
1

3.52

TOTAL (ml)
% DE DESPERDICIOS
TOTAL (ml)
Peso Nominal Kg/ml
TOTAL (Kg)
TOTAL (kg)

02.01.04.02. LADRILLO HUECO PARA TECHO DE 0.12 X 0.30 X 0.30M.

Descripción
PRIMER PISO

TOTAL
m3

m3

m3

m3

m2

m3
m3

m3

m3
 m3

m2

kg

kg

2.
Cº/m2 Largo Ancho Area/peralte Repite Volumen
0.11 29.91 1.00 3.23
3.23 m3

DA.
Largo Ancho Area
29.91
29.91 m2

kg
Cada Elemento Longitud Total por Diametro
Descripción
Cant. Ø Long Traslp 1/4" 3/8" 1/2"

Losa 1 1/2" 2.65 0.00 0.00 0.00 21.20

 Losa 1 1/2" 2.65 0.00 0.00 0.00 21.20

Losa 1 1/2" 1.18 0.00 0.00 0.00 9.44

Losa 1 1/2" 1.85 0.00 0.00 0.00 14.80

Losa 1 1/2" 8.60 0.00 0.00 0.00 68.80

Acero de r° y t° 14 1/4" 7.40 0.00 103.60 0.00 0.00

Acero de r° y t° 30 1/4" 3.52 0.00 105.60 0.00 0.00

RESUMEN TOTAL POR DIAMETRO

1/4" 3/8" 1/2"
209.20 0.00 114.24
CIOS 1.05 1.05 1.05
219.66 0.00 119.95
g/ml 0.40 0.56 0.99
87.86 0.00 118.75
206.62

#Lad /m2 Largo Ancho Area/peralte Repite # Ladrillos

8.33 29.91 1 249.1503

261.607815 und
Longitud Total por Diametro
5/8" 3/4" 1"

0.00 0.00 0.00

 0.00 0.00 0.00

0.00 0.00 0.00

0.00 0.00 0.00

0.00 0.00 0.00

0.00 0.00 0.00

0.00 0.00 0.00

SUMEN TOTAL POR DIAMETRO

5/8" 3/4" 1"
0.00 0.00 0.00
1.05 1.05 1.05
0.00 0.00 0.00
1.55 2.24 3.97
0.00 0.00 0.00
206.62
METRADO DE LOSA

03.01.05 LOSAS ALIGERADAS

03.01.05.01 CONCRETO f'c= 210 kg/cm2 EN LOSA ALIGERADA DE TECHO 21.72

Largo Prom (m)Ancho (m) espesor # Viguetas Volum.(m3)

Viguetas de 2.40 0.10 0.15 70.00 2.52
Losa Aliger 40.00 2.40 0.20 19.20
Total 21.72

03.01.05.02 ENCOFRADO Y DESENCOFRADO EN LOSA ALIGERADA 96.00

Largo Prom(m)
Ancho (m) Area.(m2)
Losa Aliger 40.00 2.40 96.00
Total 96.00

03.01.05.03 ACERO fy=4200 kg/cm2 GRADO 60 EN LOSA ALIGERADA 823.28

Longitud Longitudes
Nº de # de pieza TOTAL (
de la pieza Ø=1/2"
Vigetas de acero Kg)
de acero
0.990
Viguetas en Losa
Acero Vigueta 2.70 70.00 4.00 0.99 748.44
SUB TOTAL 748.44
TRASLAPES Y DESPERDICIOS (10 74.84
TOTAL 823.28

03.01.05.04 LADRILLO HUECO 15X30X30 cm PARA LOSA ALIGERADA 833.00

Losa Encofrado - Ladrillo para Techo de 15x30x30 cm
Largo Prom(m)
Ancho (m) # Ladril.x Total Ladril.
Losa Aliger 37.82 2.40 9.00 817
Subtotal 817
Desperdicios (2%) 16
Total 833

MUROS DE LADRILLO

Largo Prom(m)
Ancho (m) # Ladril.x Total Ladril.
 15 2.40 2.20 40 3,168.00
1 37.82 2.20 40 3,328.16
13 1.30 1.10 9.00 167.31
Subtotal 6,663.47
Desperdicios (2%) 133
Total 6796.47

MORTEROS CEMENTO-ARENA 1:8 PARA MUROS SIN CARGA CON DESPERDICIO DE 3%

CEMENTO ARENA AGUA

5 bolsas 1.24 m3 0.155 m3
m3

133.7

m2

Kg
 PLANILLA DE METRADOS INSTALACIONES SANITA
PROYECTO: INSTALACION DE COMPLEJO DEPORTIVO LLACANORA - LLACANORA - CAJAMARCA - CAJAMARCA.
UBICACIÓN: CERCADO DE LLACANORA- CAJAMARCA - CAJAMARCA.

N° DESCRIPCION MEDIDAS
LARGO ANCHO ALTO
01.00.00 INSTALACIONES SANITARIAS
01.01.00 SISTEMA DE AGUA FRIA
01.01.01 SALIDA DE AGUA FRIA CON PVC SAP 1/2"
SS.HH.
01.02.00 RED DE AGUA FRIA
01.02.01 RED DE DISTRIBUCION TUBERIA DE 3/4" PVC SAP 24.06

01.02.02 RED DE DISTRIBUCION TUBERIA DE 1/2" PVC SAP 9.21

01.03.00 ACCESORIOS DE RED DE AGUA FRIA

01.03.01 CODO PVC SAP 3/4" x 90º

01.03.02 CODO PVC SAP 1/2" x 90º

01.03.03 CODO PVC SAP 1/2" x 45º

01.03.04 TEE PVC SAP 3/4"

01.03.05 TEE PVC SAP 1/2"

01.03.06 REDUCCION PVC SAP 3/4" A 1/2"

01.03.07 VALVULA DE CIERRE RAPIDO 3/4"

01.03.08 VALVULA DE CIERRE RAPIDO 1/2"

01.04.00 SISTEMA DE DESAGUE

01.04.01 SALIDA DE DESAGUE PVC SAL 4"

01.04.02 SALIDA DE DESAGUE PVC SAL 2"

01.05.00 RED DE DESAGUE

01.05.01 RED DE DESAGUE PVC SAL 2" 28.95

01.05.02 RED DE DESAGUE PVC SAL 4" 36.14

01.06.00 ACCESORIOS DE DESAGUE

01.06.01 YEE SANITARIA PVC SAL 4"x4"

01.06.02 YEE SANITARIA PVC SAL 4"x2"

01.06.03 YEE SANITARIA PVC SAL 2"x2"

01.06.04 CODO PVC SAL 4"x45º

01.06.05 CODO PVC SAL 2"x45º

01.06.06 CODO PVC SAL 2"x90º

01.07.00 VARIOS
01.07.01 INSTALACION DE APARATOS SANITARIOS Y ACCESORIOS

01.07.02 INSTALACIONES DE LAVATORIO

01.07.03 INSTALACIONES EN URINARIO

01.07.04 REGISTRO DE BRONCE CROMADO DE 4"

01.07.05 SUMIDERO DE BRONCE CROMADO DE 2"

01.07.06 SOMBRERO DE VENTILACION DE DESAGUE 2"

01.07.07 CAJA DE REGISTRO D DESAGUE 12"x24"

01.07.08 DOBLE PRUEBA HIDRAULICA PARA EL SISTEMA SANITARIO

CIONES SANITARIAS
JAMARCA - CAJAMARCA.

# DE TOTAL UNID.
PARCIAL
REP.

12.00 12.00 Pto

1.00 24.06 24.06 ml

1.00 9.21 9.21 ml

3.00 3.00 u

3.00 3.00 u

1.00 1.00 u

7.00 7.00 u

5.00 5.00 u

3.00 3.00 u

4.00 4.00 u

2.00 2.00 u

6.00 Pto

7.00 Pto

1.00 28.95 28.95 ml

1.00 36.14 36.14 ml

6.00 Und

7.00 Und

3.00 Und

1.00 Pza
 3.00 Pza

12.00 Pza

5.00 Und

5.00 Und

2.00 u

5.00 Und

2.00 Und

5.00 Pza

2.00 Pza

1.00 u
