Protocolo ARP

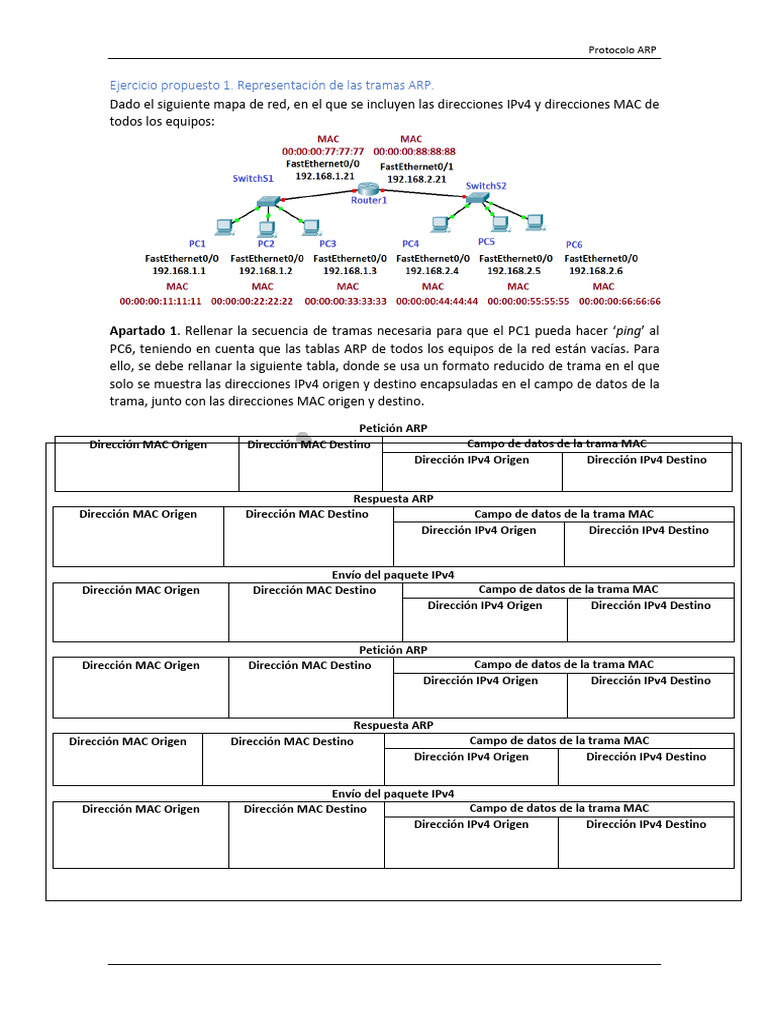

Ejercicio propuesto 1. Representación de las tramas ARP.
Dado el siguiente mapa de red, en el que se incluyen las direcciones IPv4 y direcciones MAC de
todos los equipos:
Apartado 1. Rellenar la secuencia de tramas necesaria para que el PC1 pueda hacer ‘ping’ al
PC6, teniendo en cuenta que las tablas ARP de todos los equipos de la red están vacías. Para
ello, se debe rellanar la siguiente tabla, donde se usa un formato reducido de trama en el que
solo se muestra las direcciones IPv4 origen y destino encapsuladas en el campo de datos de la
trama, junto con las direcciones MAC origen y destino.
Petición ARP
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Respuesta ARP
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Envío del paquete IPv4
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Petición ARP
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Respuesta ARP
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Envío del paquete IPv4
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Protocolo ARP
Apartado 2. Rellenar la secuencia de tramas necesaria para que el PC6 pueda hacer ‘ping’ al
PC1, teniendo en cuenta que las tablas ARP ya tienen algunas direcciones resueltas:
Envío del paquete IPv4
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Envío del paquete IPv4
Dirección MAC Origen Dirección MAC Destino Campo de datos de la trama MAC
Dirección IPv4 Origen Dirección IPv4 Destino
Como puede apreciarse en este ejercicio propuesto, la respuesta de PC6 a PC1 requiere menos
envíos de tramas ‘Ethernet’, que la comunicación del apartado 1. Esto de nuevo es debido a
que cuando los equipos contestan al comando ‘ping’, ya se conocen algunas direcciones MAC
que han sido resueltas gracias al protocolo ARP.
