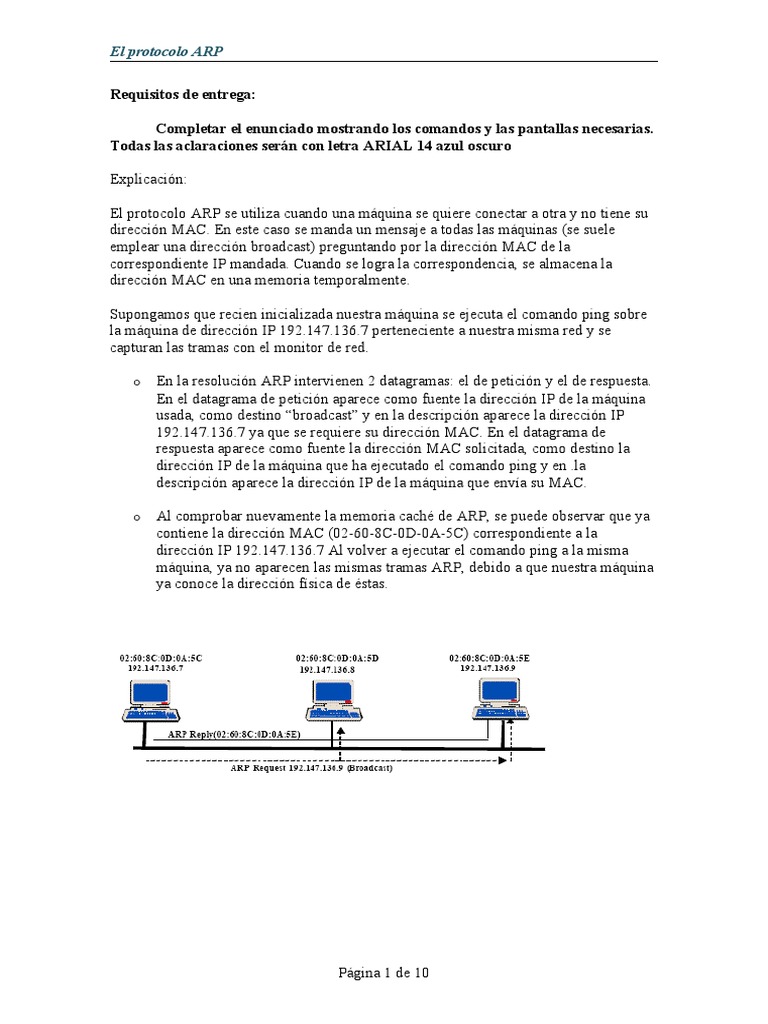

El protocolo ARP

Requisitos de entrega:

Completar el enunciado mostrando los comandos y las pantallas necesarias.

Todas las aclaraciones serán con letra ARIAL 14 azul oscuro

Explicación:

El protocolo ARP se utiliza cuando una máquina se quiere conectar a otra y no tiene su
dirección MAC. En este caso se manda un mensaje a todas las máquinas (se suele
emplear una dirección broadcast) preguntando por la dirección MAC de la
correspondiente IP mandada. Cuando se logra la correspondencia, se almacena la
dirección MAC en una memoria temporalmente.

Supongamos que recien inicializada nuestra máquina se ejecuta el comando ping sobre
la máquina de dirección IP 192.147.136.7 perteneciente a nuestra misma red y se
capturan las tramas con el monitor de red.

o En la resolución ARP intervienen 2 datagramas: el de petición y el de respuesta.

En el datagrama de petición aparece como fuente la dirección IP de la máquina
usada, como destino “broadcast” y en la descripción aparece la dirección IP
192.147.136.7 ya que se requiere su dirección MAC. En el datagrama de
respuesta aparece como fuente la dirección MAC solicitada, como destino la
dirección IP de la máquina que ha ejecutado el comando ping y en .la
descripción aparece la dirección IP de la máquina que envía su MAC.

o Al comprobar nuevamente la memoria caché de ARP, se puede observar que ya

contiene la dirección MAC (02-60-8C-0D-0A-5C) correspondiente a la
dirección IP 192.147.136.7 Al volver a ejecutar el comando ping a la misma
máquina, ya no aparecen las mismas tramas ARP, debido a que nuestra máquina
ya conoce la dirección física de éstas.

Página 1 de 10
El protocolo ARP

TRABAJO A REALIZAR:

Cada uno en su puesto

El comando ARP:

Página 2 de 10
El protocolo ARP

1. Recuperemos el contenido de nuestra tabla ARP

2. Borremos la caché y luego recuperarla

3. A continuación haremos ping a las maquinas de nuestros compañeros.

4. Recuperar la nueva tabla arp.

5. Espere unos minutos de inactividad ¿que sucede?

6. Obtención de dirección MAC

a. Inicie una captura en Wireshark.
b. En una terminal, borre de su tabla de ARP la entrada de una máquina
vecina (si existe).
c. En otra terminal, haga ping a esa máquina vecina.
d. Verifique la creación de la entrada de ARP. Escriba la línea de la tabla
de ARP relativa a dicha máquina vecina
e. Examine en Wireshark los paquetes ARP intercambiados para obtener
la dirección MAC de esa máquina. (entre la suya y la de uno de sus
compañeros)

7. Eliminar todas las entradas de la tabla

8. Recuperar nuevamente la tabla (que ahora debe estar vacìa)

Página 3 de 10
El protocolo ARP

SOLUCIÓN DE LA PRÁCTICA DE ARP

Buscamos las direcciones IP

MÁQUINA 01:

MÁQUINA 02:

Página 4 de 10
El protocolo ARP

1. RECUPERAMOS CONTENIDO DE LA TABLA ARP

Obtenemos nuestra tabla ARP la cual tiene la IP de origen.

2. BORRAMOS CACHE Y LA RECUPERAMOS

Página 5 de 10
El protocolo ARP

Borramos la tabla ARP con el comando arp -d y al recuperarla con

el comando arp -a vemos como las conexiones ya no están.

3. A continuación, haremos ping a las máquinas de nuestros

compañeros.

Hicimos ping con la IP, la cual es 192.168.43.224 y visualizamos

que los 4 paquetes enviados fueron recibidos.

4. Recuperar la nueva tabla arp.

Después de hacer el ping obtenemos la dirección MAC de la IP de

destino.

Encabezado MAC Encabezado IP

MAC MAC IP destino IP origen
destino origen
D0-c5-d3- 24-fd-52- 192.168.43.224 192.168.43.59
46-48-39 50-42-bc

Página 6 de 10
El protocolo ARP

5. Espere unos minutos de inactividad

6. Obtención de dirección MAC

a. Inicie una captura en Wireshark.

Aquí visualizamos todas las conexiones, y la red WIFI con la que

estamos trabajando.

Página 7 de 10
El protocolo ARP

b. En una terminal, borre de su tabla de ARP la entrada de

una máquina vecina (si existe).

En este caso solo tenemos una máquina vecina y procedemos a

borrarla.

c. En otra terminal, haga ping a esa máquina vecina.

Hacemos conexión a la red vecina mediante un IP de destino, el

cual es 192.168.43.59, en este caso hemos hecho las conexiones al
revés, es decir de la Máquina02 a la Máquina01 y vemos la
cantidad de paquetes recibidos, el tiempo de espera agotado se da
debido a la conexión lenta del internet.

d. Verifique la creación de la entrada de ARP. Escriba la

línea de la tabla de ARP relativa a dicha máquina vecina

Página 8 de 10
El protocolo ARP

Con el comando arp –a visualizamos la creación de la entrada ARP,

en la cual se puede ver la MAC de destino, que ahora sería 24-fd-
52-50-42-bc.
e. Examine en Wireshark los paquetes ARP
intercambiados para obtener la dirección MAC de esa
máquina. (entre la suya y la de uno de sus compañeros)

Ahora visualizamos la solicitud en el Wireshark, es decir el request,

se logra ver que nuestra máquina de origen, es este caso la
máquina02 quiere saber la dirección MAC de destino, y mediante el
mensaje de broadcast, pregunta quien tiene esa IP de destino.

Página 9 de 10
El protocolo ARP

Ahora visualizamos la respuesta en el Wireshark (el reply). Después

del mensaje de broadcast este responde con la dirección MAC
(24:fd:52:50:42:bc) de la IP de destino (192.168.43.59).

7. Eliminar todas las entradas de la tabla

Ahora procedemos a borrar las entradas con el comando arp –d y

se tiene que borrar el ping que hicimos con la IP de la máquina01.

8. Recuperar nuevamente la tabla (que ahora debe estar vacía)

Ahora vemos que la conexión que hicimos con la máquina01 de IP

192.168.43.59 ya no está.
