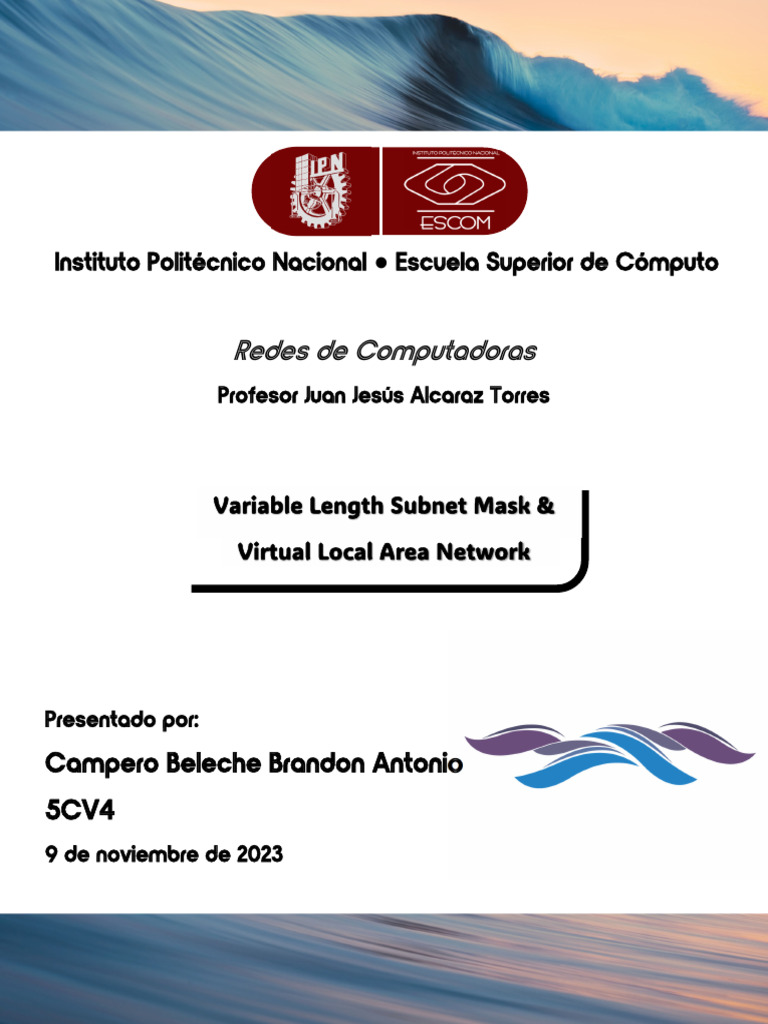

Instituto Politécnico Nacional ● Escuela Superior de Cómputo
Redes de Computadoras
Profesor Juan Jesús Alcaraz Torres
Variable Length Subnet Mask &
Virtual Local Area Network
Presentado por:
Campero Beleche Brandon Antonio
5CV4
9 de noviembre de 2023
VLSM & VLAN
VLAN
Las VLAN (Virtual LAN), o también conocidas como redes de área local virtuales, es una
tecnología de redes que nos permite crear redes lógicas independientes dentro de la
misma red física. El objetivo de usar VLAN en un entorno doméstico o profesional, es
para segmentar adecuadamente la red y usar cada subred de una forma diferente,
además, al segmentar por subredes usando VLANs se puede permitir o denegar el tráfico
entre las diferentes VLAN gracias a un dispositivo L3 como un router o un switch
multicapa L3 [1].
Una VLAN es una red lógica que se crea dentro de una red física existente, permitiendo
la segmentación de una red en subredes virtuales². En otras palabras, una VLAN permite
dividir una red física en varias redes virtuales, lo que ofrece múltiples beneficios.
Las VLAN nos proporcionan lo siguiente:
• Seguridad: Las VLAN nos permite crear redes lógicamente independientes, por
tanto, podemos aislarlas para que solamente tengan conexión a Internet, y
denegar el tráfico de una VLAN a otra. Por defecto no se permite a las VLANs
intercambiar tráfico con otra VLAN, es totalmente necesario ascender a nivel de
red (L3) con un router o un switch multicapa, con el objetivo de activar el inter-vlan
routing, es decir, el enrutamiento entre VLANs para sí permitir la comunicación
entre ellas siempre que lo necesitemos [1].
• Segmentación: Las VLAN nos permite segmentar todos los equipos en diferentes
subredes, a cada subred le asignaremos una VLAN diferente. Por ejemplo,
podremos crear una subred de gestión interna de todos los routers, switches y
puntos de acceso, podremos crear una subred principal para los administradores,
otra subred para dispositivos IoT y otra subred diferente para invitados. Es decir,
podremos segmentar la red principal en subred con el objetivo de que cada subred
haga uso de las comunicaciones como deseen [1].
• Flexibilidad. Gracias a las VLAN podremos colocar a los diferentes equipos en una
subred o en otra, de manera fácil y rápida, y tener unas políticas de comunicación
donde permitimos o denegamos el tráfico hacia otras VLANs o hacia Internet. Por
ejemplo, si creamos una VLAN de invitados, podríamos prohibirles el uso de
servicios de streaming de vídeo [2].
Campero Beleche Brandon Antonio
1
VLSM & VLAN
• Optimización de la red. Al tener subredes más pequeñas, en entornos donde
tengamos cientos o miles de equipos conectados, contendremos el broadcast en
dominios más pequeños, por tanto, el rendimiento de la red será óptimo, sin tener
que transmitir los mensajes de broadcast a todos los equipos conectados, lo que
haría que el rendimiento de la red baje radicalmente e incluso podría llegar a
colapsar. Al usar VLAN, tendremos varios dominios de difusión en el mismo
switch. En redes donde el tráfico consiste en un alto porcentaje de transmisiones
y multidifusiones, las VLAN pueden reducir la necesidad de enviar dicho tráfico a
destinos innecesarios. Por ejemplo, en un dominio de transmisión que consta de
10 usuarios, si el tráfico de transmisión está destinado solo a 5 de los usuarios,
colocar estos 5 usuarios en una VLAN separada puede reducir el tráfico. En
comparación con los switches, los routers requieren más procesamiento del tráfico
entrante, y a medida que aumenta el volumen de tráfico que pasa a través de los
routers, también aumenta la latencia en dichos routers, lo que da como resultado
un rendimiento reducido. El uso de VLAN reduce la cantidad de routers
necesarios, ya que las VLAN crean dominios de transmisión utilizando switches
en lugar de routers [3].
Desventajas de las VLAN
• Administración compleja: Si llegamos a tener varias VLAN, puede suponer el
mismo o incluso más trabajo y coste que las redes LAN. Lo cierto es que este es
uno de los primeros puntos en contra. Y no es para menos. Básicamente porque
hay que comprobar que cada dispositivo esté asignado de forma correcta a la
VLAN correspondiente sin cometer un fallo.
• Equipos y software específicos: otra desventaja es que, para llegar a tener una
red VLAN, lo cierto es que hace falta contar con el hardware de red necesario, así
como el software que soporte dicha conexión. Si no hay switches de red
compatibles con VLAN, habrá que comprarlo. Por lo que también supone una
inversión.
• Aislamiento: Si la red es muy grande, cabe la posibilidad de que sean necesarios
varios router para poder comunicarse sin problema, por lo cual aumentaría el
coste de instalación.
• Congestión: este punto solamente se da si las VLANs no se llegan a configurar de
la forma correcta. Lo que implica que también se reduzca la velocidad con la que
se transfieren los datos.
• Seguridad: Si un virus llega a la red, se puede distribuir de forma sencilla.
Campero Beleche Brandon Antonio
2
VLSM & VLAN
Ejercicio VLSM
Dada la siguiente topología y la dirección IP [Link]/24, se nos pide que por medio
de Subneteo con VLSM obtengamos direccionamiento IP para los hosts de las 3
subredes, las interfaces Ethernet de los routers que son los enlaces seriales entre los
mismos.
Calcular la cantidad de direcciones IP para toda la topología, llenar la tabla
correspondiente y justificar cálculos.
1. Ordenamos las subredes en orden decreciente: 100,50,20
2. Asignación de Hosts
Para 100 hosts se requieren de 7 bits (27-2=126 máx)
• Prefijo de subred del primer bloque: (8-7=1 bits 24+1=25)
• Primera dirección de la subred: [Link]/25
• Broadcast: [Link]
• Rango asignable: .1-.126
Para 50 hosts se requieren de 6 bits (26-2=62 máx)
• Prefijo de subred del primer bloque: (8-6=2 bits 24+2=26)
• Dirección de la subred: [Link]/26
• Broadcast: [Link]
• Rango assignable: .129-.190
Para 20 hosts se requieren de 5 bits (25-2=30 máx)
• Prefijo de subred del primer bloque: (8-5=3 bits 24+3=27)
• Dirección de la subred: [Link]/27
• Broadcast: [Link]
• Rango asignable: .193-.222
Para obtener la mascara de red asignamos en binario los bits obtenidos en cada
uno de los octetos correspondientes y convertimos a decimal.
Subred IP de inicio IP Final Broadcast Direcciones Máscara de
por Subred Subred
Red 2 (100) [Link] [Link] [Link] 128 [Link]
Red 3 (50) [Link] [Link] [Link] 64 [Link]
Red 1 (20) [Link] [Link] [Link] 32 [Link]
Total: 224
Campero Beleche Brandon Antonio
3
VLSM & VLAN
Referencias
1. ¿Qué es una VLAN y para qué se utiliza? - eClassVirtual. [Link]
es-una-vlan-y-para-que-se-utiliza/.
2. Qué son las VLAN, para qué sirven y cómo funcionan con ejemplos de uso.
[Link]
3. ¿Qué son y por qué son importantes las VLAN's? – Centro de Ayuda ....
[Link]
por-qu%C3%A9-son-importantes-las-VLAN-s-.
