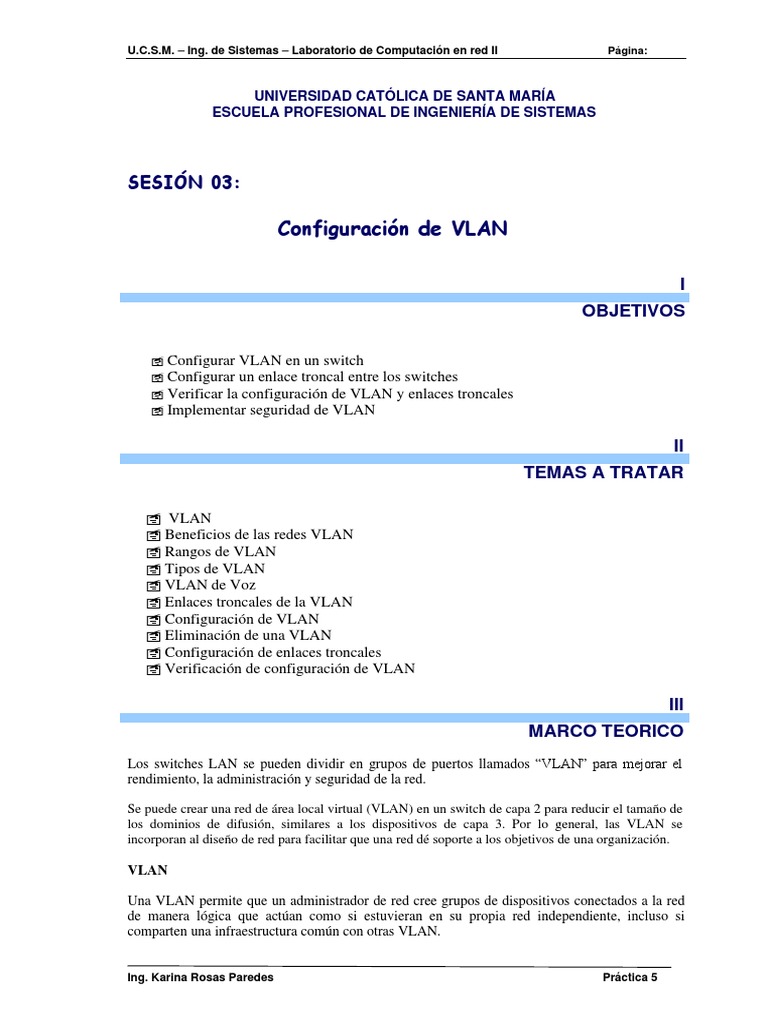

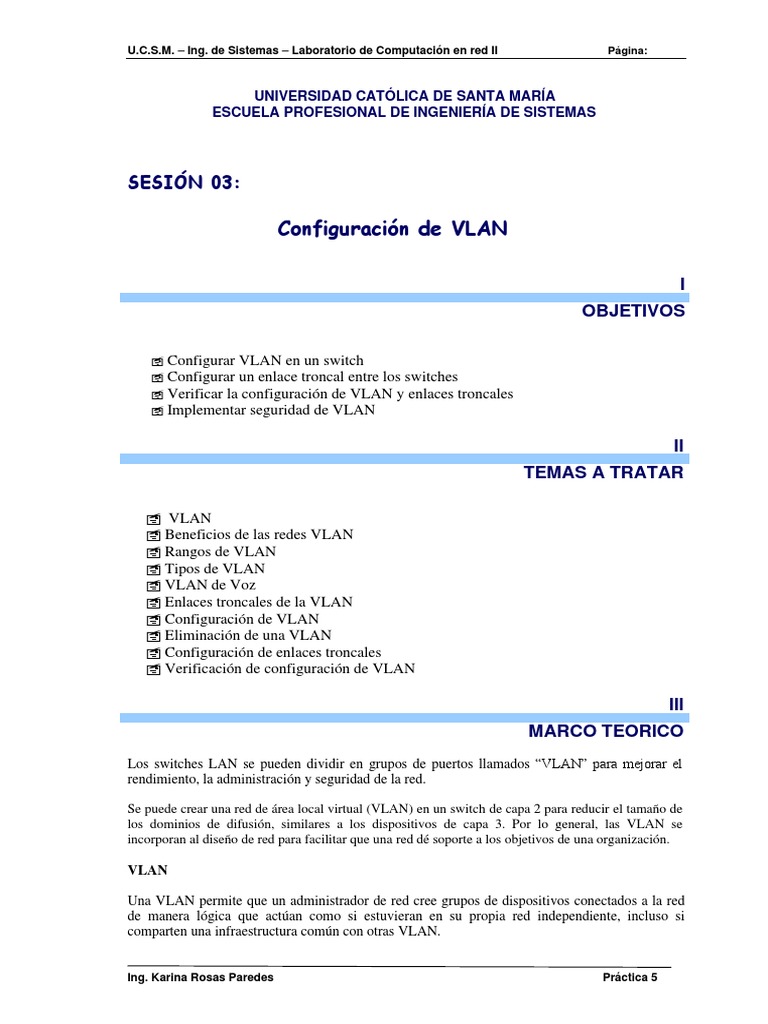

U.C.S.M. – Ing.

de Sistemas – Laboratorio de Computación en red II Página:

UNIVERSIDAD CATÓLICA DE SANTA MARÍA

ESCUELA PROFESIONAL DE INGENIERÍA DE SISTEMAS

SESIÓN 03:

Configuración de VLAN

I
OBJETIVOS

 Configurar VLAN en un switch

  Configurar un enlace troncal entre los switches
 Verificar la configuración de VLAN y enlaces troncales
 Implementar seguridad de VLAN

II
TEMAS A TRATAR

 VLAN
 Beneficios de las redes VLAN
 Rangos de VLAN
 Tipos de VLAN
 VLAN de Voz
 Enlaces troncales de la VLAN
 Configuración de VLAN
 Eliminación de una VLAN
 Configuración de enlaces troncales
 Verificación de configuración de VLAN

III
MARCO TEORICO
Los switches LAN se pueden dividir en grupos de puertos llamados “VLAN” para mejorar el
rendimiento, la administración y seguridad de la red.

Se puede crear una red de área local virtual (VLAN) en un switch de capa 2 para reducir el tamaño de
los dominios de difusión, similares a los dispositivos de capa 3. Por lo general, las VLAN se
incorporan al diseño de red para facilitar que una red dé soporte a los objetivos de una organización.

VLAN

Una VLAN permite que un administrador de red cree grupos de dispositivos conectados a la red
de manera lógica que actúan como si estuvieran en su propia red independiente, incluso si
comparten una infraestructura común con otras VLAN.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
Una VLAN es una subred IP separada de manera lógica. Las VLAN permiten que redes de IP y
subredes múltiples existan en la misma red conmutada. Para que las computadoras se comuniquen
en la misma VLAN, cada una debe tener una dirección IP y una máscara de subred consistente
con esa VLAN. En el switch deben darse de alta las VLANs y cada puerto asignarse a la VLAN
correspondiente. Un puerto de switch con una VLAN singular configurada en el mismo se
denomina puerto de acceso.

Cada puerto de switch se puede asignar a una sola VLAN (a excepción de un puerto conectado a
un teléfono IP o a otro switch).

Figura 1: VLAN

BENEFICIOS DE LAS REDES VLAN

Los principales beneficios de las VLAN son:

Seguridad: Los grupos que tienen datos sensibles se separan del resto de la red, lo que
disminuye las posibilidades de que ocurran violaciones de información confidencial.

Reducción de costos: El ahorro de costos se debe a la poca necesidad de actualizaciones

de red costosas y al uso más eficaz de los enlaces y del ancho de banda existentes.

Mejor rendimiento: La división de las redes planas de capa 2 en varios grupos de trabajo
lógicos (dominios de difusión) reduce el tráfico innecesario en la red y mejora el
rendimiento.
Dominios de difusión reducidos: La división de una red en redes VLAN reduce la
cantidad de dispositivos en el dominio de difusión.

Mayor eficiencia del personal de TI: Las VLAN facilitan el manejo de la red debido a
que los usuarios con requerimientos similares de red comparten la misma VLAN. Cuando
se dispone de un switch nuevo, se implementan todas las políticas y los procedimientos
que ya se configuraron para la VLAN específica cuando se asignan los puertos. También
es fácil para el personal de TI identificar la función de una VLAN proporcionándole un
nombre.

Administración más simple de aplicaciones y proyectos: Las VLAN agregan

dispositivos de red y usuarios para admitir los requisitos geográficos o comerciales. Al
tener características diferentes, se facilita la administración de un proyecto o el trabajo

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
con una aplicación especializada; un ejemplo de este tipo de aplicación es una plataforma
de desarrollo de aprendizaje por medios electrónicos para el cuerpo docente.

Figura 2: Beneficios de las redes VLAN

RANGOS DE VLAN
Los rangos de VLAN normal son:
Se identifica mediante un ID de VLAN entre 1 y 1005.
Los ID de 1002 a 1005 se reservan para las VLAN Token Ring y FDDI
Los ID 1 y 1002 a 1005 se crean automáticamente y no se pueden eliminar.
Las configuraciones se almacenan dentro de un archivo de datos de la VLAN,
denominado vlan.dat. El archivo vlan.dat se encuentra en la memoria flash del switch.
El protocolo de enlace troncal de la VLAN (VTP), que ayuda a gestionar las
configuraciones de la VLAN entre los switches, sólo puede asimilar las VLAN de rango
normal y las almacena en el archivo de base de datos de la VLAN

TIPOS DE VLAN
VLAN de datos

Una VLAN de datos es una VLAN configurada para enviar sólo tráfico de datos generado
por el usuario. Una VLAN podría enviar tráfico basado en voz o tráfico utilizado para
administrar el switch, pero este tráfico no sería parte de una VLAN de datos.

VLAN predeterminadas

Todos los puertos de switch se convierten en un miembro de la VLAN predeterminada

luego del arranque inicial del switch. Hacer participar a todos los puertos de switch en la
VLAN predeterminada los hace a todos parte del mismo dominio de broadcast.

La VLAN predeterminada para los switches Cisco es la VLAN 1. La VLAN 1 tiene todas
las características de cualquier VLAN, excepto que no se le puede cambiar el nombre ni
se puede eliminar. Todo el tráfico de control de capa 2 se asocia a la VLAN 1 de manera
predeterminada.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
VLAN Nativa

Una VLAN nativa está asignada a un puerto troncal 802.1Q. Los puertos de enlace
troncal son los enlaces entre switches que admiten la transmisión de tráfico asociado a
más de una VLAN. Un puerto de enlace troncal 802.1 Q admite el tráfico que llega de
muchas VLAN (tráfico etiquetado) como también el tráfico que no llega de una VLAN
(tráfico no etiquetado). El puerto de enlace troncal 802.1Q coloca el tráfico no etiquetado
en la VLAN nativa.

El puerto de enlace troncal 802.1Q coloca el tráfico sin etiquetar en la VLAN nativa, que
es la VLAN 1 de manera predeterminada.

Se recomienda configurar la VLAN nativa como VLAN sin utilizar, independiente de la

VLAN 1 y de otras VLAN. De hecho, es común utilizar una VLAN fija para que funcione
como VLAN nativa para todos los puertos de enlace troncal en el dominio conmutado.

VLAN administración

Una VLAN de administración es cualquier VLAN que se configura para acceder a las
capacidades de administración de un switch. La VLAN 1 es la VLAN de administración de
manera predeterminada. Para crear la VLAN de administración, se asigna una dirección IP y
una máscara de subred a la interfaz virtual de switch (SVI) de esa VLAN, lo que permite que
el switch se administre mediante HTTP, Telnet, SSH o SNMP. Dado que en la configuración
de fábrica de un switch Cisco la VLAN 1 se establece como VLAN predeterminada, la VLAN
1 no es una elección adecuada para la VLAN de administración.

En el pasado, la VLAN de administración para los switches 2960 era la única SVI activa. En
las versiones 15.x de IOS de Cisco para los switches de la serie Catalyst 2960, es posible tener
más de una SVI activa. Con IOS de Cisco 15.x, se debe registrar la SVI activa específica
asignada para la administración remota. Si bien, en teoría, un switch puede tener más de una
VLAN de administración, esto aumenta la exposición a los ataques de red.

VLAN de voz

Se necesita una VLAN separada para admitir la tecnología de voz sobre IP (VoIP). El tráfico
de VoIP requiere:
Ancho de banda garantizado para asegurar la calidad de la voz Prioridad de la transmisión
sobre los tipos de tráfico de la red Capacidad para ser enrutado en áreas congestionadas de la
red Una demora inferior a 150 ms a través de la red

ENLACES TRONCALES DE LA VLAN

Un enlace troncal es un enlace punto a punto entre dos dispositivos de red que lleva más de una
VLAN. Un enlace troncal de VLAN amplía las VLAN a través de toda la red, no pertenece a una
VLAN específica, sino que es un conducto para las VLAN entre switches y routers. Cisco admite
IEEE 802.1Q para coordinar enlaces troncales en las interfaces Fast Ethernet, Gigabit Ethernet y
10-Gigabit Ethernet.

Las VLAN no serían muy útiles sin los enlaces troncales de VLAN. Los enlaces troncales de
VLAN permiten que se propague todo el tráfico de VLAN entre los switches, de modo que los
dispositivos que están en la misma VLAN pero conectados a distintos switches se puedan
comunicar sin la intervención de un router.

En la Figura 3, los enlaces entre los switches S1 y S2, y S1 y S3 se configuraron para transmitir el
tráfico proveniente de las VLAN 10, 20, 30 y 99 a través de la red. Esta red no podría funcionar
sin los enlaces troncales de VLAN.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

Figura 3: Enlaces troncales de la VLAN

CONFIGURACION DE VLAN

Al configurar redes VLAN de rango normal, los detalles de configuración se almacenan en la

memoria flash del switch en un archivo denominado vlan.dat. La memoria flash es persistente y
no requiere el comando copy running-config startup-config. Sin embargo, debido a que en los
switches Cisco se suelen configurar otros detalles al mismo tiempo que se crean las VLAN, es
aconsejable guardar los cambios a la configuración en ejecución en la configuración de inicio.

Creación de una VLAN

Ejemplo:

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

Figura 4: Ejemplo de Configuración

Utilice el comando show vlan brief para mostrar el contenido del archivo vlan.dat.
Se puede introducir una serie de ID de VLAN separadas por comas o un rango de ID de VLAN
separado por guiones con el comando vlan id-vlan.

S1(config)# vlan 100,102,105-107

Asignación de puertos a las redes VLAN

Después de crear una VLAN, el siguiente paso es asignar puertos a la VLAN. Un puerto de acceso
puede pertenecer a una sola VLAN por vez; una excepción a esta regla es un puerto conectado a un
teléfono IP, en cuyo caso, hay dos VLAN asociadas al puerto: una para voz y otra para datos.

Ejemplo:

Figura 5: Asignación de puertos a las redes VLAN

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
- Asignación de un rango de puertos: Ej. Los puertos FastEthernet 0/1 al FastEthernet 0/5 los
asignamos a la VLAN 3
Switch (config) #interface range fastEthernet 0/1 - 5
Switch (config-if-range) #switchport mode access
Switch (config-if-range) #switchport access vlan 3
- Asignación de rangos no contiguos. Ej Los puertos FastEthernet 0/2, FastEthernet 0/6 y
FastEthernet 0/18 lo asignamos a la VLAN 3
Switch (config) #interface range fastEthernet 0/2, fastEthernet 0/6, fastEthernet 0/18
Switch (config-if-range) #switchport mode access
Switch (config-if-range) #switchport access vlan 3

Cambio de pertenencia de puertos de una VLAN

Eliminación de la asignación de la VLAN:

El comando show vlan brief muestra una línea para cada VLAN. El resultado para cada VLAN
incluye el nombre, el estado y los puertos de switch de la VLAN.

Figura 6: Cambio de pertenencia de puertos de VLAN

La VLAN 20 sigue activa, aunque no tenga puertos asignados. En la figura 7, se muestra que el resultado
del comando show interfaces f0/18 switchport verifica que la VLAN de acceso para la interfaz F0/18 se
haya restablecido a la VLAN 1.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

Figura 7: Verificación de la asignación de VLAN

La pertenencia de VLAN de un puerto se puede cambiar fácilmente. No es necesario eliminar

primero un puerto de una VLAN para cambiar su pertenencia de VLAN. Cuando se vuelve a
asignar la pertenencia de VLAN de un puerto de acceso a otra VLAN existente, la nueva
pertenencia de VLAN simplemente reemplaza la pertenencia de VLAN anterior. En la figura 8, el
puerto F0/11 se asignó a la VLAN 20.

Figura 8: Asignación de un puerto a una VLAN

ELIMINACIÓN DE UNA VLAN

Switch#configure terminal
Switch(vlan)#no vlan 3

En algunos modelos de Switches es necesario eliminar el archivo de información de la base de

datos de la VLAN que está almacenado en la memoria flash
Switch#delete flash:vlan.dat

Delete filename [vlan.dat]?[Enter]

Delete flash:vlan.dat? [confirm][Intro]

Se puede utilizar la versión abreviada del comando (delete vlan.dat)

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

CONFIGURACIÓN DE ENLACES TRONCALES

Para configurar un puerto de switch en un extremo de un enlace troncal, utilice el comando

switchport mode trunk.

Ejemplo:

Se ha configurado los puertos para cada una de las VLANs existentes, para levantar el enlace
troncal, realizamos lo siguiente:
S2(config)#interface fastethernet 0/1
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config-if)#switchport trunk allowed vlan 10, 20, 30, 99

S3(config)#interface fastethernet 0/3

S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99
S3(config-if)#switchport trunk allowed vlan 10, 20, 30, 99

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
Para el restablecimiento del enlace troncal al estado predeterminado, use los siguientes comandos:

Para el restablecimiento del puerto al modo de acceso use el comando switchport mode Access

VERIFICACIÓN DE CONFIGURACIÓN DE VLAN

Opciones del comando show vlan

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

Ejemplo de uso del comando show vlan

Opciones del comando show interfaces

Ejemplo de uso del comando show interfaces

La configuración del enlace troncal se verifica con el comando show interfaces ID-interfaz
switchport.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

IV
(La práctica tiene una duración de 2 horas) ACTIVIDADES

1. Realice la configuración de VLAN y enlaces troncales

TOPOLOGÍA

Tabla de direccionamiento

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

PARTE 1. Armar la red y configurar los parámetros básicos de los

dispositivos
Paso 1. Configurar los parámetros básicos para cada switch
Configure el nombre del dispositivo como se muestra en la topología. Asigne
class como la contraseña del modo EXEC privilegiado.
Asigne cisco como la contraseña de vty y la contraseña de consola.
Configure la dirección IP que se indica en la tabla de direccionamiento para la
VLAN 1 en ambos switches.

Paso 2. Configurar los equipos host

Consulte la tabla de direccionamiento para obtener información de direcciones de
los equipos host.

Paso 3. Probar la conectividad.

Verifique que los equipos host puedan hacer ping entre sí.

Nota: puede ser necesario desactivar el firewall de las computadoras para hacer
ping entre ellas.
¿Se puede hacer ping de la PC-A a la PC-B?
¿Se puede hacer ping de la PC-A a la PC-C?
¿Se puede hacer ping de la PC-A al S1?
¿Se puede hacer ping de la PC-B a la PC-C?
¿Se puede hacer ping de la PC-B al S2?
¿Se puede hacer ping de la PC-C al S2?
¿Se puede hacer ping del S1 al S2?

PARTE 2. Crear redes VLAN y asignar puertos de switch

En la parte 2, creará redes VLAN para los estudiantes, el cuerpo docente y la administración
en ambos switches. A continuación, asignará las VLAN a la interfaz correspondiente. El
comando show vlan se usa para verificar las opciones de configuración.

Paso 1. Crear las VLAN en los switches.

a. Cree las VLAN en S1.
S1(config)# vlan 10
S1(config-vlan)# name Student
S1(config-vlan)# vlan 20
S1(config-vlan)# name Faculty
S1(config-vlan)# vlan 99
S1(config-vlan)# name Management
S1(config-vlan)# end
b. Cree las mismas VLAN en el S2.
c. Emita el comando show vlan para ver la lista de VLAN en el S1.

S1# show vlan

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

¿Cuál es la VLAN predeterminada?

¿Qué puertos se asignan a la VLAN predeterminada?

Paso 2. Asignar las VLAN a las interfaces del switch correctas.

a. Asigne las VLAN a las interfaces en el S1.
1) Asigne la PC-A a la VLAN Estudiantes.
S1(config)# interface f0/6 S1(config-if)#
switchport mode access
2) S1(config-if)# switchport access vlan 10

3) Transfiera la dirección IP del switch a la VLAN 99.

S1(config)# interface vlan 1

S1(config-if)# no ip address

4) S1(config-if)# interface vlan 99

S1(config-if)# ip address 192.168.1.11 255.255.255.0
S1(config-if)# end

b. Emita el comando show vlan brief y verifique que las VLAN se hayan asignado a las
interfaces correctas.

S1# show vlan brief

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

c. Emita el comando show ip interface brief.

¿Cuál es el estado de la VLAN 99? ¿Por qué?

d. Use la topología para asignar las VLAN a los puertos correspondientes en el S2.
e. Elimine la dirección IP para la VLAN 1 en el S2.
f. Configure una dirección IP para la VLAN 99 en el S2 según la tabla de
direccionamiento.
g. Use el comando show vlan brief para verificar que las VLAN se hayan asignado a las
interfaces correctas.

S2# show vlan brief

¿Es posible hacer ping de la PC-A a la PC-B? ¿Por qué?

¿Es posible hacer ping del S1 al S2? ¿Por qué?

PARTE 3. Mantener las asignaciones de puertos de VLAN y la base de datos de

VLAN
En esta parte, cambiará las asignaciones de VLAN a los puertos y eliminará las VLAN de
la base de datos de VLAN.

Paso 1. Asignar una VLAN a varias interfaces.

a. En el S1, asigne las interfaces F0/11 a 24 a la VLAN 10.
S1(config)# interface range f0/11-24
S1(config-if-range)# switchport mode access
S1(config-if-range)# switchport access vlan 10
S1(config-if-range)# end

b. Emita el comando show vlan brief para verificar las asignaciones de VLAN.
c. Reasigne F0/11 y F0/21 a la VLAN 20.
d. Verifique que las asignaciones de VLAN sean las correctas.

Paso 2. Eliminar una asignación de VLAN de una interfaz.

a. Use el comando no switchport access vlan para eliminar la asignación de la VLAN 10
a F0/24.
S1(config)# interface f0/24

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
S1(config-if)# no switchport access vlan
S1(config-if)# end

b. Verifique que se haya realizado el cambio de VLAN.

¿A qué VLAN está asociada ahora F0/24?

Paso 3. Eliminar una ID de VLAN de la base de datos de VLAN.

a. Agregue la VLAN 30 a la interfaz F0/24 sin emitir el comando VLAN.

Nota: la tecnología de switches actual ya no requiere la emisión del comando vlan para
agregar una VLAN a la base de datos. Al asignar una VLAN desconocida a un puerto, la
VLAN se agrega a la base de datos de VLAN.

b. Verifique que la nueva VLAN se muestre en la tabla de VLAN.

S1# show vlan brief

¿Cuál es el nombre predeterminado de la VLAN 30?

c. Use el comando no vlan 30 para eliminar la VLAN 30 de la base de datos de

VLAN. S1(config)# no vlan 30
S1(config)# end

d. Emita el comando show vlan brief. F0/24 se asignó a la VLAN 30.

Una vez que se elimina la VLAN 30, ¿a qué VLAN se asigna el puerto F0/24?
¿Qué sucede con el tráfico destinado al host conectado a F0/24?

S1# show vlan brief

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:
e. Emita el comando no switchport access vlan en la interfaz F0/24.

f. Emita el comando show vlan brief para determinar la asignación de

VLAN para F0/24. ¿A qué VLAN se asignó F0/24?

Nota: antes de eliminar una VLAN de la base de datos, se recomienda

reasignar todos los puertos asignados a esa VLAN. ¿Por qué debe
reasignar un puerto a otra VLAN antes de eliminar la VLAN de la
base de datos de VLAN?

Parte 4. Configurar un enlace troncal 802.1Q entre los

switches implementando seguridad de VLAN

Paso 1. Configurar manualmente la interfaz de enlace troncal

F0/1.
El comando switchport mode trunk se usa para configurar un
puerto manualmente como enlace troncal. Este comando se
debe emitir en ambos extremos del enlace.

a. Configure el puerto F0/1 en el S1 como puerto de enlace troncal.

S1(config)# interface f0/1
S1(config-if)# switchport mode trunk

b. Configure el puerto F0/1 en el S2 como puerto de enlace troncal.

S2(config)# interface f0/1
S2(config-if)# switchport mode trunk

c. Verifique los enlaces troncales en el S1 y el S2. Emita el

comando show interface trunk en los dos switches.
S1# show interface trunk

Paso 2. Cambiar la VLAN nativa para los puertos de enlace

troncal en el S1 y el S2. Es aconsejable para la seguridad cambiar la
VLAN nativa para los puertos de enlace troncal de la VLAN 1 a otra
VLAN.
a. ¿Cuál es la VLAN nativa actual para las interfaces F0/1 del S1 y el
S2?
………………………………………………………………..

b.Configure la VLAN nativa de la interfaz de enlace troncal F0/1

del S1 en la VLAN 99
S1# config t
S1(config)# interface f0/1
S1(config-if)# switchport trunk native vlan 99

c. Configure la VLAN 99 como VLAN nativa de la interfaz de enlace

troncal F0/1 del S2.
S2(config)# interface f0/1
S2(config-if)# switchport trunk native vlan 99

d. Verifique que ahora la VLAN nativa sea la 99 en ambos switches.

S1# show interface trunk

Paso 3. Verificar que el tráfico se pueda transmitir correctamente

a través del enlace troncal.
a. En el símbolo del sistema de la PC-A, haga ping a la dirección
de administración del S1. ¿Tuvieron éxito los pings? ¿Por qué?

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

b. En la sesión de consola del S1, haga ping a la dirección de

administración del S2. ¿Tuvieron éxito los pings? ¿Por qué?

c. En el símbolo del sistema de la PC-C, haga ping a las direcciones

de administración del S1 y el S2, y a la dirección IP de la PC-A y la
PC-B. ¿Los pings se realizaron correctamente? ¿Por qué?

d. En el símbolo del sistema de la PC-B, haga ping a las direcciones

de administración del S1 y el S2, y a la dirección IP de la PC-A.
¿Tuvo éxito? ¿Por qué?

Paso 4. Impedir el uso de DTP en el S1 y el S2.

Cisco utiliza un protocolo exclusivo conocido como “protocolo de
enlace troncal dinámico” (DTP) en los switches. Algunos puertos
negocian el enlace troncal de manera automática. Se recomienda
desactivar la negociación. Puede ver este comportamiento
predeterminado mediante la emisión del siguiente comando:

a. Desactive la negociación en el S1.

S1(config)# interface f0/1
S1(config-if)# switchport nonegotiate

b. Desactive la negociación en el S2.

S2(config)# interface f0/1
S2(config-if)# switchport nonegotiate

c. Verifique que la negociación esté desactivada mediante la emisión

del comando show interface f0/1 switchport en el S1 y el S2.

De manera predeterminada, se permite transportar todas las VLAN en

los puertos de enlace troncal. Por motivos de seguridad, se
recomienda permitir que solo se transmitan las VLAN deseadas y
específicas a través de los enlaces troncales en la red.

Ing. Karina Rosas Paredes Práctica 5

U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

d. Restrinja el puerto de enlace troncal F0/1 en el S1 para permitir

solo las VLAN 10, 20 y 99.
S1(config)# interface f0/1
S1(config-if)# switchport trunk allowed vlan 10,20,99

e. Restrinja el puerto de enlace troncal F0/1 en el S2 para permitir

solo las VLAN 10, 20 y 99.
f. Verifique las VLAN permitidas. Emita el comando

show interface trunk en el modo EXEC privilegiado en el S1 y el

S2

S1# show interface trunk

Nota: Presentar al docente para la revisión antes de proceder a la

eliminación de la VLAN

Parte 5. Eliminar la base de datos de VLAN

En la parte 5, eliminará la base de datos de VLAN del switch. Es
necesario hacer esto al inicializar un switch para que vuelva a la
configuración predeterminada.

Paso 1. Determinar si existe la base de datos de VLAN.

Emita el comando show flash para determinar si existe el archivo
vlan.dat en la memoria flash.
S1# show flash

Nota: si hay un archivo vlan.dat en la memoria flash, la base de datos

de VLAN no contiene la configuración predeterminada.

Paso 2. Eliminar la base de datos de VLAN.

a. Emita el comando delete vlan.dat para eliminar el archivo vlan.dat
de la memoria flash y restablecer la base de datos de VLAN a la
configuración predeterminada. Se le solicitará dos veces que confirme
que desea eliminar el archivo vlan.dat. Presione ENTER ambas veces.

S1# delete vlan.dat

Delete filename [vlan.dat]?
Delete flash:/vlan.dat? [confirm]
S1#

b. Emita el comando show flash para verificar que se haya eliminado

el archivo vlan.dat.

Para inicializar un switch para que vuelva a la configuración

predeterminada, ¿cuáles son los otros comandos que se necesitan?

Ing. Karina Rosas Paredes Práctica 5

 U.C.S.M. – Ing. de Sistemas – Laboratorio de Computación en red II Página:

CUESTIONARIO
1. ¿Cuáles son algunos de los beneficios principales que una
organización puede obtener mediante el uso eficaz de las VLAN?
2. ¿Qué problemas de seguridad, si los hubiera, tiene la configuración
predeterminada de un switch Cisco?

VI
BIBLIOGRAFIA Y REFERENCIAS

• CISCO SYSTEMS. “Switching, Routing, y Wireless Essentials v7.0

(SRWE)”, Currícula CISCO CCNA v7.0 en Español. Módulo 2. Portable
Multiplataforma, 2021
• ARIGANELLO, ERNESTO, “Redes Cisco guía de estudio para la
certificación CCNA Routing y Switching” Edición 4 2016.
• ROSAS, LAURA, “Matemática de Redes”, Universidad Católica de Santa
María, 2017

Ing. Karina Rosas Paredes Práctica 5
