LAB. DE PROBL.

N° 9: (Tipler / Mosca)
Le

GRUPO FISICA 3:

DESARROLLO DE PROBLEMAS:

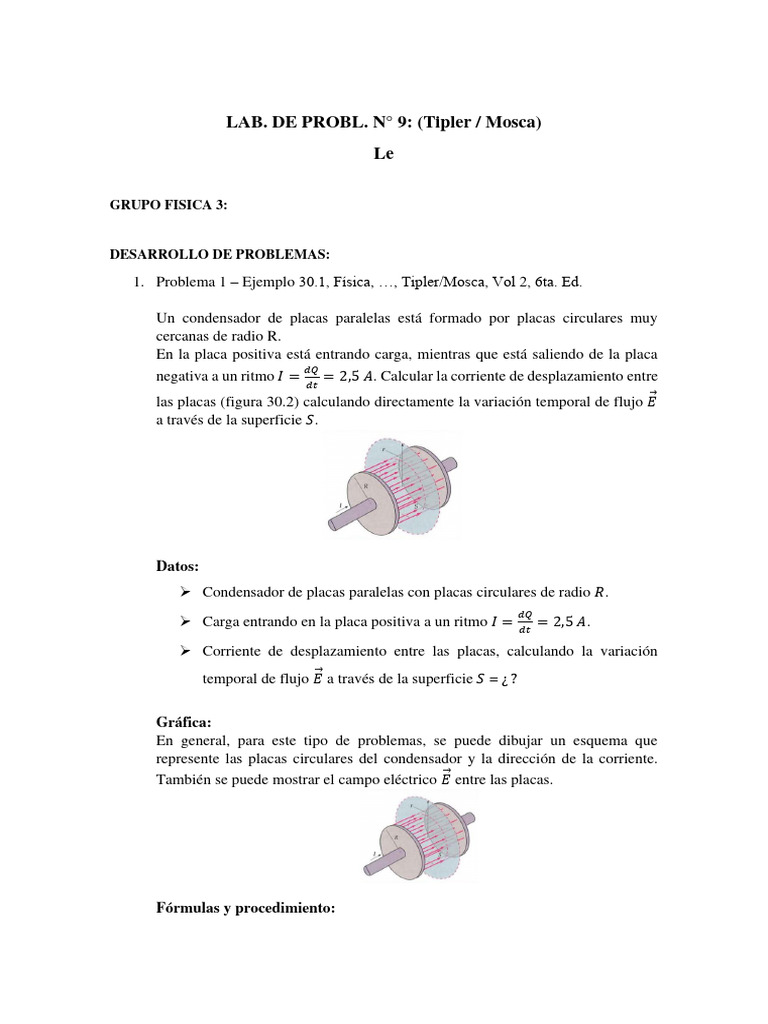

1. Problema 1 – Ejemplo 30.1, Física, …, Tipler/Mosca, Vol 2, 6ta. Ed.

Un condensador de placas paralelas está formado por placas circulares muy

cercanas de radio R.
En la placa positiva está entrando carga, mientras que está saliendo de la placa
𝑑𝑄
negativa a un ritmo 𝐼 = = 2,5 𝐴. Calcular la corriente de desplazamiento entre
𝑑𝑡
las placas (figura 30.2) calculando directamente la variación temporal de flujo 𝐸⃗
a través de la superficie 𝑆.

Datos:
➢ Condensador de placas paralelas con placas circulares de radio 𝑅.
𝑑𝑄
➢ Carga entrando en la placa positiva a un ritmo 𝐼 = = 2,5 𝐴.
𝑑𝑡

➢ Corriente de desplazamiento entre las placas, calculando la variación

temporal de flujo 𝐸⃗ a través de la superficie 𝑆 = ¿ ?

Gráfica:
En general, para este tipo de problemas, se puede dibujar un esquema que
represente las placas circulares del condensador y la dirección de la corriente.
También se puede mostrar el campo eléctrico 𝐸⃗ entre las placas.

Fórmulas y procedimiento:
En el procedimiento, se utilizaron las siguientes fórmulas y se detalla cómo se
aplicaron:

𝜖0 𝑑𝜙𝑒
La corriente de desplazamiento es 𝐼𝑑 = , donde 𝜙𝑒 es el flujo eléctrico entre
𝑑𝑡
las placas. Como las placas paralelas están muy próximas, podemos considerar
que el campo eléctrico es uniforme y perpendicular a las placas dentro del
condensador y despreciable fuera del mismo. Así, el flujo eléctrico es
simplemente 𝜙𝑒 = 𝐸𝐴, donde 𝐸 es el campo eléctrico entre las placas y 𝐴 el área
de las mismas.

1. La corriente de desplazamiento puede determinarse a partir de la derivada

respecto al tiempo del flujo eléctrico:

𝜖0 𝑑𝜙𝑒
𝐼𝑑 =
𝑑𝑡

2. El flujo es igual al producto del campo eléctrico por el área:

𝜙𝑒 = 𝐸𝐴

3. El campo eléctrico es proporcional a la densidad de carga sobre las placas;

consideremos que dicha densidad es uniforme:

𝑄
𝜎
𝐸= = 𝐴
𝜖0 𝜖0

4. Sustituir estos resultados para el cálculo de 𝐼𝑑 :

𝑑(𝐸𝐴) 𝑑𝐸 𝑑 𝑄 𝑑𝑄
𝐼𝑑 = 𝜖0 = 𝜖0 𝐴 = 𝜖0 𝐴 ( )= = 2,5𝐴
𝑑𝑡 𝑑𝑡 𝑑𝑡 𝐴𝜖0 𝑑𝑡

Fenómeno Físico:
El problema se refiere a un condensador de placas paralelas, que es un dispositivo
electrónico común. La carga fluye entre las placas del condensador, y la corriente
de desplazamiento se refiere a la corriente eléctrica que fluye a través del espacio
entre las placas del condensador debido a la variación del campo eléctrico en el
tiempo.
La corriente de desplazamiento se relaciona con la variación temporal del flujo
eléctrico a través de la superficie entre las placas. En términos matemáticos, se
𝑑𝜙𝐸
expresa como 𝐼𝑑 = , donde 𝐼𝑑 es la corriente de desplazamiento y 𝜙𝐸 es el
𝑑𝑡
flujo eléctrico.

Consideraciones interesantes durante y después de resolver el problema:

 ✓ Durante la resolución del problema físico, algunas consideraciones
interesantes surgieron. En primer lugar, se asumió que las placas paralelas
del condensador eran circulares y muy cercanas entre sí, lo que permitió
simplificar la geometría del problema. Además, se consideró que el campo
eléctrico entre las placas era uniforme y perpendicular a ellas, lo cual es
una aproximación válida cuando las placas están lo suficientemente cerca.

✓ La relación clave utilizada para calcular la corriente de desplazamiento fue

𝑑𝜙𝐸
𝐼𝑑 = , donde 𝜙𝐸 es el flujo eléctrico entre las placas. Este flujo
𝑑𝑡
eléctrico se expresó como 𝐸𝐴, donde 𝐸 es el campo eléctrico y𝐴 es el área
de las placas.

✓ Se hizo la suposición de que la densidad de carga sobre las placas era

𝜎
uniforme, lo que llevó a 𝐸 = 𝜖 , donde 𝜎 es la densidad de carga y 𝜖0 es
0
la permitividad del vacío.

✓ Al derivar esta expresión y sustituirla en la ecuación de la corriente de

𝑑𝜙𝐸 𝑑𝐸
desplazamiento, se obtuvo 𝐼𝑑 = . Posteriormente, al reemplazar 𝑑𝑡 con
𝑑𝑡
𝑑 𝑄 𝑑𝑄
( ), se llegó a la solución final 𝐼𝑑 = = 2,5𝐴.
𝑑𝑡 𝐴𝜖0 𝑑𝑡

✓ El desarrollo del problema implicó la aplicación de conceptos

fundamentales de electrostática y corriente eléctrica. La resolución
destacó la relación entre el flujo eléctrico, el campo eléctrico y la corriente
de desplazamiento en un condensador de placas paralelas. Además, se
puso de manifiesto la importancia de hacer simplificaciones razonables en
la geometría del problema para facilitar los cálculos y comprender mejor
el fenómeno físico.

2. Problema 3 – Ejemplo 30.3, Física, …, Tipler/Mosca, Vol 2, 6ta. Ed.

El campo eléctrico de una onda electromagnética viene dado por 𝐸⃗ (𝑥, 𝑡) =

𝐸0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑘 ⃗ . (a) ¿Cuál es la dirección de propagación de la onda? (b) ¿Cuál
es la expresión del campo magnético de la onda?

Datos:
➢ Campo eléctrico de una onda electromagnética = 𝐸⃗ (𝑥, 𝑡) = 𝐸0 𝑠𝑒𝑛(𝑘𝑦 +
⃗.
𝜔𝑡)𝑘
➢ (a) Dirección de propagación de la onda = ¿ ?
➢ (b) Expresión del campo magnético de la onda = ¿ ?

Gráfica:
La expresión del campo eléctrico 𝐸⃗ (𝑥, 𝑡) describe una onda electromagnética que
oscila en el plano 𝑘𝑦 con una amplitud 𝐸0 . Para visualizarlo, se puede trazar una
gráfica tridimensional con ejes 𝑥, 𝑦, y 𝐸, mostrando cómo la magnitud del campo
eléctrico varía con la posición en el plano 𝑘𝑦 y el tiempo 𝑡. La dirección de
propagación de la onda estará en la dirección 𝑘, que es perpendicular al plano 𝑘𝑦.
Para la parte (b), aunque no se proporciona directamente en la expresión dada, el
campo magnético 𝐵 ⃗ en una onda electromagnética está relacionado con el campo
eléctrico 𝐸⃗ por las ecuaciones de Maxwell. En particular, 𝐵
⃗ es perpendicular a 𝐸⃗
y la dirección de propagación y su magnitud está relacionada con la velocidad de
propagación de la onda electromagnética en el medio.

Fórmulas y procedimiento:
En el procedimiento, se utilizaron las siguientes fórmulas y se detalla cómo se
aplicaron:

El argumento del seno nos da la dirección de propagación. 𝐵 ⃗ es perpendicular

tanto a 𝐸⃗ como a la dirección de propagación. 𝐵
⃗ y 𝐸⃗ están en fase.

(a) El argumento de la función 𝑠𝑒𝑛𝑜(𝑘𝑥 𝑥 𝜔𝑡) define la dirección de

propagación:
La dirección de propagación es aquella de −𝑦 creciente, que es la dirección de
−𝑗̂.

(b)
⃗ es perpendicular a 𝐸⃗ , y ambos campos están en fase y son
1. 𝐵
⃗ es
perpendiculares a la dirección de propagación 𝑘. (Es decir, 𝐵
perpendicular tanto a 𝑗̂ como a 𝑘.) Esto significa:

⃗ (𝑦, 𝑡) = +𝐵0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂ o 𝐵

O bien 𝐵 ⃗ (𝑦, 𝑡) = −𝐵0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂

2. 𝐸⃗ 𝑥 𝐵⃗ es un vector en la dirección de propagación −𝑗̂. Utilizar la expresión

de 𝐵⃗ (𝑥, 𝑡) = +𝐵0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂ y calcular el producto vectorial 𝐸⃗ 𝑥 𝐵 ⃗:

⃗ = 𝐸0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑘̂ 𝑥 𝐵0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂

𝐸⃗ 𝑥 𝐵
= 𝐸0 𝐵0 𝑠𝑒𝑛2 (𝑘𝑦 + 𝜔𝑡)(𝑘̂ 𝑥 𝑖̂)
= 𝐸0 𝐵0 𝑠𝑒𝑛2 (𝑘𝑦 + 𝜔𝑡)(𝑘̂ 𝑥 𝑖̂)

3. El resultado del paso 2 está en contradicción con el hecho de que la

dirección de propagación está en la dirección −𝑦. Calculamos el producto
vectorial 𝐸⃗ 𝑥 𝐵
⃗ con la otra expresión del campo magnético:
 ⃗ = 𝐸0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑘̂ 𝑥 (−𝐵0 ) 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂
𝐸⃗ 𝑥 𝐵
= 𝐸0 (−𝐵0 )𝑠𝑒𝑛2 (𝑘𝑦 + 𝜔𝑡)(𝑘̂ 𝑥 𝑖̂)
= −𝐸0 𝐵0 𝑠𝑒𝑛2 (𝑘𝑦 + 𝜔𝑡)𝑗̂

4. El resultado del paso 3 fija la dirección de propagación. La expresión

correcta del campo magnético es:

⃗ (𝑥, 𝑡) = −𝐵0 𝑠𝑒𝑛(𝑘𝑦 + 𝜔𝑡)𝑖̂

𝐵

Donde 𝐵0 = 𝐸0 /𝑐 (ecuación 30.18).

Fenómeno Físico:
El problema aborda una onda electromagnética, que es una perturbación que se
propaga a través del espacio llevando consigo campos eléctricos y magnéticos
oscilantes perpendicularmente entre sí y perpendicularmente a la dirección de
propagación de la onda. Estas ondas son fundamentales en la teoría
electromagnética y constituyen la forma en que la energía electromagnética se
propaga a través del espacio, como la luz.
La expresión dada para el campo eléctrico 𝐸⃗ (𝑥, 𝑡) representa una onda
electromagnética que varía en el tiempo (𝑡) y en el espacio (𝑥, 𝑦). La magnitud
de la onda está dada por 𝐸0 , la frecuencia angular es 𝜔, y 𝑘 es el número de onda.
La dirección de propagación de la onda se determina a partir de la dependencia
espacial y temporal de la onda.

Consideraciones interesantes durante y después de resolver el problema:

✓ Durante la resolución del problema físico, surgieron varias

consideraciones interesantes. En primer lugar, al analizar el argumento de
la función seno en la expresión del campo eléctrico 𝐸⃗ (𝑥, 𝑡) = 𝐸0 𝑠𝑒𝑛(𝑘𝑦 +
𝜔𝑡)𝑘 ⃗ , se pudo determinar la dirección de propagación de la onda. En este
caso, el argumento 𝑘𝑥 + 𝜔𝑡 indicó que la dirección de propagación es en
la dirección negativa de 𝑦, lo cual se expresó como −𝑗̂. Sin embargo, al
intentar determinar la expresión del campo magnético 𝐵 ⃗ , se encontró una
contradicción en el cálculo del producto vectorial 𝐸⃗ 𝑥 𝐵 ⃗ . La dirección
obtenida inicialmente no coincidía con la dirección de propagación
indicada por el argumento del seno. Este conflicto llevó a la necesidad de
considerar ambas posibilidades de la expresión del campo magnético
(𝐵𝑦 = ±𝐵0 sin(𝑘𝑦 + 𝜔𝑡)).

✓ Al final del proceso, se resolvió la contradicción y se determinó que la

expresión correcta del campo magnético es 𝐵𝑦 = −𝐵0 sin(𝑘𝑦 + 𝜔𝑡) con
𝐸0
𝐵0 = , donde 𝑐 es la velocidad de la luz. Esta relación entre 𝐸0 y 𝐵0 es
𝑐
consistente con las ecuaciones de Maxwell y destaca la interrelación
 fundamental entre los campos eléctrico y magnético en una onda
electromagnética.

✓ La resolución del problema proporcionó una comprensión más profunda

de cómo se propagan las ondas electromagnéticas y cómo se relacionan
los campos eléctrico y magnético en este contexto. La necesidad de
considerar ambas posibilidades para el campo magnético y resolver la
contradicción resalta la importancia de ser cuidadoso en el análisis y la
interpretación de las ecuaciones en el contexto de la física
electromagnética.

3. Problema 5 – Ejemplo 30.5, Física, …, Tipler/Mosca, Vol 2, 6ta. Ed.

Para detectar ondas electromagnéticas en las que 𝐸𝑒𝑓 = 0,15 𝑉/𝑚, se utiliza una
antena constituida por una sola espira de alambre conductor de 10𝑐𝑚 de radio.
Hallar la 𝑓𝑒𝑚 eficaz inducida en la espira si la frecuencia de la onda es (a)
600𝑘𝐻𝑧 y (b) 600 𝑀𝐻𝑧.

Datos:
𝑉
➢ Amplitud del campo eléctrico efectivo (𝐸𝑒𝑓 ) = 0,15 .
𝑚

➢ Antena constituida por una sola espira de alambre conductor.

➢ Radio de la espira (𝑟) = 10 𝑐𝑚.
➢ 𝐹𝑒𝑚 efectiva inducida en la espira para dos frecuencias distintas:
(𝑎)600 𝑘𝐻𝑧 = ¿?
(𝑏)600 𝑀𝐻𝑧 = ¿?

Gráfica:
Se puede visualizar una espira circular con un campo magnético que varía en el
tiempo. La espira está conectada a un circuito, y la variación del flujo magnético
a través de la espira genera una 𝑓𝑒𝑚 inducida. Dado que la espira es circular, se
puede representar gráficamente con el radio (𝑟) dado. Además, se puede mostrar
la dirección del campo magnético que atraviesa la espira.

Fórmulas y procedimiento:
En el procedimiento, se utilizaron las siguientes fórmulas y se detalla cómo se
aplicaron:

La 𝑓𝑒𝑚 inducida en la espira está relacionada según la ley de Faraday (ecuación

30.5) con la variación del flujo magnético por unidad de tiempo a través de la
misma. Usando la ecuación 30.18, podemos obtener el valor eficaz del campo
magnético a partir del valor eficaz del campo eléctrico.
(a)

1. La ley de Faraday relaciona el módulo de la 𝑓𝑒𝑚 con la variación del flujo

magnético por unidad de tiempo a través de una superficie plana
estacionaria (en reposo) limitada por la espira:

𝑑𝜙𝑚
𝜀=−
𝑑𝑡

2. La longitud de onda de una onda de 600𝑘𝐻𝑧 que viaja a velocidad 𝑐 es

𝑐
𝜆 = 𝑓 = 500 𝑚. En la superficie limitada por la espira de radio 10 𝑐𝑚, el
⃗ puede considerarse prácticamente uniforme.
campo 𝐵

𝑑𝜙𝑚 𝜕𝐵
𝜙𝑚 = 𝐵𝐴 = 𝜋𝑟 2 𝐵 por lo tanto, 𝜀 = − = −𝜋𝑟 2 𝜕𝑡
𝑑𝑡

𝜕𝐵 . 𝑎
𝜀𝑟𝑚𝑠 = 𝜋𝑟 2 ( )
𝜕𝑡 𝑟𝑚𝑠

3. Calcular 𝜕𝐵𝑒𝑓 / 𝜕𝑡 a partir de un campo 𝐵 sinusoidal:

𝐵 = 𝐵0 𝑠𝑒𝑛(𝑘𝑥 − 𝜔𝑡)

𝜕𝐵
= −𝜔𝐵0 cos (𝑘𝑥 − 𝜔𝑡)
𝜕𝑡
𝜕𝐵
4. Calculamos el valor eficaz de . El valor de cualquier función sinusoidal
𝜕𝑡
1
con respecto al tiempo es , y el valor máximo dividido por √2 es igual
√2
al valor eficaz:

𝜕𝐵 . 𝑎 .𝑎 1
( ) = 𝜔𝐵0 [− cos(𝑘𝑥 − 𝜔𝑡)] = 𝜔𝐵0 = 𝜔𝐵𝑟𝑚𝑠
𝜕𝑡 𝑟𝑚𝑠 𝑟𝑚𝑠 √2

𝜕𝐵
5. Usando la ecuación 30.18 (𝐸 = 𝑐𝐵), relacionamos el valor con 𝐸𝑒𝑓 :
𝜕𝑡

𝐸 = 𝑐𝐵 por lo tanto,

𝐸𝑟𝑚𝑠
𝐵𝑟𝑚𝑠 =
𝑐

6. Sustituyendo en el paso 3, obtenemos:

𝜕𝐵 . 𝑎 𝐸𝑟𝑚𝑠 2𝜋𝑓
( ) = 𝜔𝐵𝑟𝑚𝑠 = 𝜔 = 𝐸
𝜕𝑡 𝑟𝑚𝑠 𝑐 𝑐 𝑟𝑚𝑠
 7. Sustituyendo el resultado del paso 6 en el resultado del paso 2, calculamos
𝜀𝑒𝑓 a frecuencia 𝑓 = 600 𝑘𝐻𝑧:

𝜕𝐵 . 𝑎 2𝜋𝑓
𝜀𝑟𝑚𝑠 = 𝜋𝑟 2 ( ) = 𝜋𝑟 2 𝐸
𝜕𝑡 𝑟𝑚𝑠 𝑐 𝑟𝑚𝑠

2𝜋(6 𝑥 105 𝐻𝑧) 𝑉

= 𝜋(0,100 𝑚)2 𝑚 (0,150 )
3 𝑥 108 𝑠 𝑚

= 5,92 𝑥 10−5 𝑉 = 59,2 𝜇𝑉

(b)

La 𝑓𝑒𝑚 inducida es proporcional a la frecuencia (paso 4), de tal forma que

𝑎 60 𝑀𝐻𝑧 será 100 veces mayor que a 600 𝑘𝐻𝑧:

𝜀𝑟𝑚𝑠 = (100)(5,92 𝑥 10−5 𝑉) = 0,00592 𝑉

= 5,92 𝑚𝑉

Fenómeno Físico:
El problema aborda el fenómeno de la inducción electromagnética, que ocurre
cuando un campo magnético variable en el tiempo atraviesa una espira
conductora. La 𝑓𝑒𝑚 inducida (𝜀) en una espira se relaciona con la variación
temporal del flujo magnético a través de la espira según la Ley de Faraday:

𝑑𝜙
𝜀=−
𝑑𝑡

Donde 𝜀 es la 𝑓𝑒𝑚 inducida y 𝜙 es el flujo magnético. En este caso, el campo

eléctrico efectivo (𝐸𝑒𝑓 ) se relaciona con la 𝑓𝑒𝑚 mediante la siguiente expresión:

𝜀
𝐸𝑒𝑓 =
2𝜋𝑟

Consideraciones interesantes durante y después de resolver el problema:

✓ Durante la resolución del problema físico, varias consideraciones

interesantes surgieron. En primer lugar, la aplicación de la ley de Faraday
permitió relacionar la 𝑓𝑒𝑚 inducida (𝜀) con la variación temporal del flujo
magnético a través de la espira. Esta relación es fundamental en la
inducción electromagnética y demuestra cómo un campo magnético
variable puede generar una corriente eléctrica en un circuito.

✓ La determinación del valor eficaz del campo magnético (𝐵𝑟𝑚𝑠 ) a partir del
campo eléctrico efectivo (𝐸𝑒𝑓 ) implicó considerar la relación 𝐸 = 𝑐𝐵 y
calcular la variación temporal del campo magnético. Este proceso mostró
cómo las magnitudes de los campos eléctrico y magnético están
 relacionadas en una onda electromagnética y cómo varían con la
frecuencia.

✓ El análisis detallado de las fórmulas y el procedimiento demostró la

dependencia de la 𝑓𝑒𝑚 inducida en la frecuencia de la onda
electromagnética. La conclusión final, donde la 𝑓𝑒𝑚 inducida a 60 MHz
resulta ser 100 veces mayor que a 600 kHz, resalta la relación proporcional
entre la frecuencia y la 𝑓𝑒𝑚 inducida.

✓ La resolución del problema subraya la importancia de entender las leyes

fundamentales de la inducción electromagnética y cómo se aplican en
situaciones específicas, como la detección de ondas electromagnéticas en
una antena de espira única. La relación directa entre el campo eléctrico
efectivo, el campo magnético y la 𝑓𝑒𝑚 inducida proporciona una base
sólida para el diseño y la optimización de sistemas de detección de ondas
electromagnéticas.
