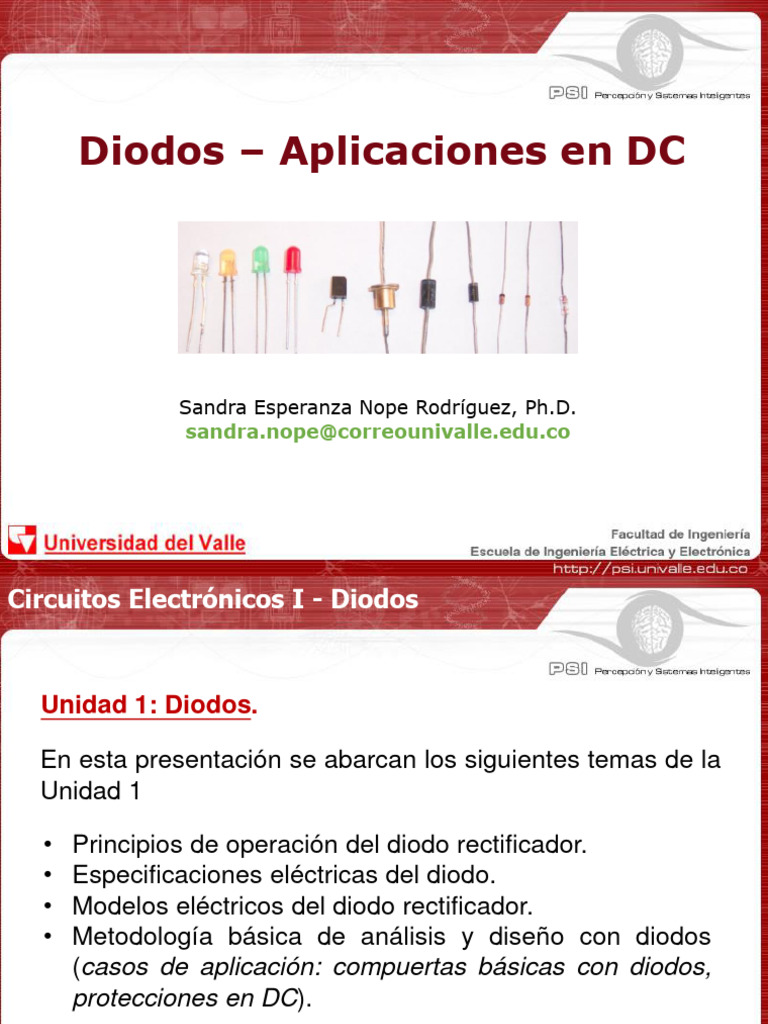

Diodos – Aplicaciones en DC

Sandra Esperanza Nope Rodríguez, Ph.D.

[Link]@[Link]
Circuitos Electrónicos I - Diodos

Unidad 1: Diodos.

En esta presentación se abarcan los siguientes temas de la

Unidad 1

• Principios de operación del diodo rectificador.

• Especificaciones eléctricas del diodo.
• Modelos eléctricos del diodo rectificador.
• Metodología básica de análisis y diseño con diodos
(casos de aplicación: compuertas básicas con diodos,
protecciones en DC).
Circuitos Electrónicos I - Diodos

Introducción
A pesar de su sencillez de operación, los diodos se encuentran presentes en
múltiples circuitos de aplicación:

• fuentes de alimentación
• circuitos de medida
• circuitos de protección
• emisores de baja y alta frecuencia
• receptores de RF
• lectores de CD
• iluminación
• circuitos de conmutación
y control
• y otros más
Circuitos Electrónicos I - Diodos

Antes de los Diodos …

• El diodo de vacío fue inventado en 1904 por el

ingeniero eléctrico británico John Ambrose
Fleming.
• Se trata de un tubo de vidrio al vacío que contiene
un filamento y dos electrodos. Cuando el filamento
se calienta y los electrodos reciben polarización
directa, los electrones escapan del material
desplazándose en el vacío.
Circuitos Electrónicos I - Diodos

El diodo
El término tiene raíces griegas: “di” significa “dos” y “ode” significa
“camino”. El término fue sugerido por el físico británico William Eccles.

mA o más

Polarización Directa

A o menos

Polarización Inversa
Circuitos Electrónicos I - Diodos

El diodo
Normalmente para entender el funcionamiento de un elemento, se somete
a variaciones de voltaje (positivas y negativas), y se registra cómo se
comporta la corriente que circula a través de él.

Note que:
• La corriente se mediría a través del
voltaje que cae en la resistencia, y al ser
ésta de 1 kΩ, la corriente estaría en mA.
• Durante la mayor parte del semiciclo
positivo el diodo estará polarizado
directamente.
• Durante el semiciclo negativo el diodo
estaría polarizado inversamente.
Circuitos Electrónicos I - Diodos

CH B → Voltaje sobre la
resistencia / Corriente en
mA a través el diodo

CH A → Voltaje sobre
el diodo

Observación 1:
Durante el semiciclo
–, la corriente a
través del diodo es
muy pequeña.
Específicamente,
2.488x10-3 uA.
Esta corriente se
conoce como
corriente inversa
de saturación (IR).
Circuitos Electrónicos I - Diodos

Datasheet 1N4148
Variaciones de
temperatura

Corriente inversa
Circuitos Electrónicos I - Diodos

CH B → Voltaje sobre la
resistencia / Corriente en
mA a través el diodo

CH A → Voltaje sobre
el diodo

Observación 2:
Al inicio y final del
semiciclo +, ocurre
una transición.
Aunque el diodo
recibe polarización
directa, se considera
que el diodo NO
conduce pues no
circula suficiente
corriente por el diodo.
Circuitos Electrónicos I - Diodos

Datasheet 1N4148
1. Forward Voltaje (voltaje umbral): es el voltaje en polarización directa a partir del
cual la corriente que circula por el diodo comienza a incrementarse rápidamente.
Circuitos Electrónicos I - Diodos

CH B → Voltaje sobre la
resistencia / Corriente en
mA a través el diodo

CH A → Voltaje sobre
el diodo

Observación 3:
Cuando el diodo
recibe polarización
directa (semiciclo +) y
es suficientemente
grande, el voltaje
sobre el diodo se
estabiliza en VF (0.64
V), pero la corriente
sobre la resistencia si
cambia para cumplir
las L.V.K.
Circuitos Electrónicos I - Diodos

CH B → Voltaje sobre la
resistencia / Corriente en
mA a través el diodo

CH A → Voltaje sobre
el diodo

Observación 3:

Por L.V.K. para esta

parte del semiciclo
positivo:
𝑉𝑅1 = 𝑉𝑖 − 𝑉𝐹
Si 𝑉𝑖 = 5 𝑉
𝑉𝑅1 = 5 𝑉 − 0.64 𝑉
Circuitos Electrónicos I - Diodos

Hoja de Especificaciones - Datasheet

Son proporcionados por el fabricante y normalmente se limita a una o dos páginas,
en donde se encuentran las características del elemento o dispositivo, utilizando:
tablas, gráficas, ilustraciones, etc.

Banda para
reconocer el
cátodo (-)
Circuito de prueba
Para obtener la curva característica de un diodo, éste se debe exponer a
variaciones de voltaje tanto un el rango positivo como negativo sin exceder sus
valores límite (dados en el datasheet).

Canal 1 Osciloscopio
(X) – curva naranja
Diodo de
conmutación: 1N4148 Voltaje umbral (VF)

(+) (-)
(+)

Canal 2 Osciloscopio
(Y) – curva azul

Generador (-)
Canal 1
Circuitos Electrónicos I - Diodos

Hojas de datos de diodos

2. Forward Current (corriente en directa): es la corriente que puede soportar un
diodo en polarización directa a una temperatura dada.

3. Breakdown Voltage: es el voltaje mínimo en inversa que causará que el diodo

conduzca apreciablemente y se produzca una “ruptura” (BR del inglés
breakdown) para una temperatura dada. También puede aparecer como Reverse
Voltage (VR).
Circuitos Electrónicos I - Diodos

Curva Característica - Estática

Es una gráfica que representa cómo responde un elemento frente a un
rango de condiciones de excitación, o condiciones de operación (Ej:
voltaje, temperatura, etc.).
La curva característica que se
presenta con mayor
frecuencia en electrónica,
corresponde a un plano
cartesiano con las variaciones
de corriente Vs. variaciones
de voltaje.

Una gráfica de corriente Vs. voltaje brinda

información sobre variaciones en la
admitancia/impedancia del dispositivo.
Circuito de prueba

1000 x ID = VR
[mA]

VD
Circuitos Electrónicos I - Diodos

Hojas de datos de diodos

4. Reverse Leakage (corriente inversa): es la corriente de saturación que se
produce en polarización inversa para un voltaje y temperatura dados. Incluye la
corriente térmica y la corriente superficial de fuga.

Corriente de saturación
inversa: IS
Circuitos Electrónicos I - Diodos

Hojas de datos de diodos

5. Power Dissipation : es la máxima potencia que puede soportar el diodo a una

temperatura dada. En general, P = V x I
Pdiodo ≈ VF ID

6. Los niveles de capacitancia  importante considerarlos para altas frecuencias.

Circuitos Electrónicos I - Diodos

Hojas de datos de diodos

7. Reverse Recovery Time (tiempo de recuperación inverso), trr: es el tiempo

que requiere un diodo para pasar de conducción a no conducción; por lo tanto,
es una consideración importante en aplicaciones de conmutación de alta
velocidad.

El periodo de la señal de
entrada debe ser mayor a
este valor (T=1/F)
Hojas de datos de diodos
Diodo de conmutación: 1N4148

Fenómeno de
Recuperación Inversa
Hojas de datos de diodos
Diodo de potencia: 1N4003

Fenómeno de
Recuperación Inversa
Circuitos Electrónicos I - Diodos

Datasheet

8. El rango de temperatura de operación.

El diodo de Silicio tolera un mayor rango

de temperatura que los de Germanio
Circuitos Electrónicos I - Diodos

Curva Característica del Diodo

Efecto de la temperatura

El voltaje en los terminales del diodo

presenta un coeficiente negativo de
temperatura de -2 mV/ºC.

Por lo tanto:

𝑚𝑉
𝑉𝐷 𝑇2 = 𝑉𝐷 𝑇1 − 2 𝑇2 − 𝑇1
℃
Circuitos Electrónicos I - Diodos

Datashet
Si se tienen curvas
diferentes dependiendo de
la temperatura … se puede
usar el diodo como sensor
de temperatura

Termómetros de
diodos o transistores
Circuitos Electrónicos I - Diodos

Curva Característica del Diodo

Matemáticamente, hay una relación exponencial entre la corriente del diodo y el

voltaje entre sus terminales:

𝐼𝐷 = 𝐼𝑆 𝑒 𝑉𝐷 Τ𝜂 𝑉𝑇 − 1 Ecuación de Shockley
Donde:
ID= corriente del diodo.
IS = corriente de saturación inversa (generalmente del orden de 10-15 A).
VD = voltaje de polarización directa aplicado sobre el diodo.
η = es un factor de idealidad y es función de las condiciones de operación y
construcción física; varía entre 1 y 2 según una amplia diversidad de factores. Para
un punto por debajo del punto de inflexión η=1 para Ge y η=2. Por encima se puede
considerar η=1.
VT = voltaje térmico (VT = K*T/q), donde
K = constante de Boltzmann = 1.38x10-23 J/K
T = temperatura en grados Kelvin = 276 + T(°C).
q = magnitud de la carga del electrón = 1.6021x10-19 C
Circuitos Electrónicos I - Diodos

Curva Característica del Diodo

Característica V - I
A
Reverse Voltage V

Circuito de Prueba

Región de Polarización Directa

VF = 0,3 V (Ge)
VF = 0,7 V (Si)
Is VF = 1,2 V (GaAs)

Región de Polarización Inversa

IS = 1 µA (Ge)
IS = 10 pA (Si)
IS = 1 pA (GaAs)
Circuitos Electrónicos I - Diodos

Métodos para el Análisis de Circuitos con Diodos

• Método 1: solución analítica.

Se utiliza la ecuación del diodo Shockley junto con las ecuaciones del circuito.

• Método 2: análisis gráfico

Las ecuaciones del circuito se sobrepone a la gráfica

de funcionamiento del diodo, y se identifica el punto
de intersección entre las curvas.

• Método 3: modelos o circuitos equivalentes

En el circuito se remplaza el diodo por su modelo equivalente.

Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Método 2 - Análisis Gráfico
𝐸
𝐼𝐷 = ฬ
+ VD - 𝑅 𝑉𝐷 = 0

+ RECTA DE CARGA
VR
-

𝑉𝐷 = 𝐸 ȁ
𝐼𝐷 = 0
E = 𝑉𝐷 + 𝐼𝐷 𝑅
Depende de la carga
Circuitos Electrónicos I - Diodos

¿Cómo se podría “simplificar” la curva

del diodo Shockley mediante rectas ….
¿ dónde y cómo se ubicarían?
iD

Vg vD
Voltaje umbral
Circuitos Electrónicos I - Diodos

Método 3: Modelos o circuitos equivalentes del diodo

Modelo Equivalente 1: iD

Si VA - VK < VF el diodo no ID ≤ 0
conduce:

Si VA - VK ≥ VF el diodo conduce: ID > 0 Vz

VF vD
Rz VF = 0.7 V (Si)
VF = 0.3 V (Ge)
El modelo eléctrico debe
considerar: iD Rs
• Resistencia interna del
diodo (Rs) vD
• Voltaje umbral del diodo VF
(Vγ)
Circuitos Electrónicos I - Diodos

Método 3: Modelos o circuitos equivalentes del diodo

Modelo Equivalente 2 (Aproximado)

• No hay flujo de corriente hasta que se supere el voltaje VF

• Resistencia igual a cero en sentido directo
• Resistencia infinita en sentido inverso
Interruptor controlado:
iD
+A
A
Ánodo Si VD > VF Interruptor Cerrado
VF Si VD < VF Interruptor Abierto
vD Interruptor
Cátodo Controlado
Para polarización Inversa:
K
VF vD _
K 1. Resistencia Infinita
2. Corriente igual a cero
VF = 0,7 V para Si VF = 0,3 para Ge
Circuitos Electrónicos I - Diodos

Método 3: Modelos o circuitos equivalentes del diodo

Modelo Equivalente 3 (Ideal)
Se utiliza cuando se desea saber de forma rápida y aproximada el comportamiento de un
circuito con diodos, o cuando hay diferencias marcadas entre el comportamiento en directa y
en inversa.
• Resistencia igual a cero en sentido directo y Validez del Modelo
VF = 0 V.
• Resistencia infinita en sentido inverso 1. El voltaje aplicado es
significativamente mayor que el
iD
+A Ánodo
A voltaje de la unión p-n
2. Las resistencias del circuito son
vD Interruptor significativamente mayores que
Controlado
la resistencia serie del diodo
_ Cátodo
K K 3. La corriente en directa es
mucho mayor que Is.
vD
vD = 0 para i0 > 0
iD = 0 para vD < 0
Circuitos Electrónicos I
Diodos
Análisis de Circuitos con Diodos
Ejemplo 1: Modelos o Circuitos Equivalentes
1. Determine ID y VR1 utilizando cada
uno de los modelos del diodo;
Modelo 1:
considere rd = 25 Ω.
iD Rs
2. Encuentre las potencias disipadas por
el diodo y la resistencia para cada vD
uno de los tres modelos
VF
equivalentes. Se reemplaza el
diodo por el
modelo

10 𝑉 − 0,7 𝑉
𝐼𝐷 = = 9,07 𝑚𝐴
Si
1 𝑘Ω + 25 Ω
𝑉𝐷 = 0,7 𝑉 + 25 Ω × 9,07 𝑚𝐴 = 0,93 𝑉
𝑃𝐷 = 9,07 𝑚𝐴 × 0,93 𝑉 = 8,44 𝑚𝑊
𝑉𝑅1 = 1 𝑘Ω × 9,07 𝑚𝐴 = 9,07 𝑉
Circuitos Electrónicos I
Diodos
Análisis de Circuitos con Diodos
Ejemplo 1: Modelos o Circuitos Equivalentes
1. Determine ID y VR1 utilizando cada
uno de los modelos del diodo;
Modelo 2: +A
considere rd = 25 Ω. Ánodo
VF
vD
2. Encuentre las potencias disipadas por Cátodo
el diodo y la resistencia para cada
uno de los tres modelos _
equivalentes. Se reemplaza el K
diodo por el
modelo
10 𝑉 − 0,7 𝑉
𝐼𝐷 = = 9,3 𝑚𝐴
1 𝑘Ω
Si
𝑉𝐷 = 0,7 𝑉
𝑃𝐷 = 9,3 𝑚𝐴 × 0,7 𝑉 = 6,51 𝑚𝑊
𝑉𝑅1 = 1 𝑘Ω × 9,3 𝑚𝐴 = 9,3 𝑉
Circuitos Electrónicos I
Diodos
Análisis de Circuitos con Diodos
Ejemplo 1: Modelos o Circuitos Equivalentes
1. Determine ID y VR1 utilizando cada
uno de los modelos del diodo; Modelo 3:
considere rd=25 Ω.
+A Ánodo
2. Encuentre las potencias disipadas por
el diodo y la resistencia para cada vD
uno de los tres modelos
_
equivalentes. Se reemplaza el K Cátodo
diodo por el
modelo
10 𝑉
𝐼𝐷 = = 10 𝑚𝐴
1 𝑘Ω
Si
𝑉𝐷 = 0 𝑉
𝑃𝐷 = 10 𝑚𝐴 × 0 𝑉 = 0 𝑚𝑊
𝑉𝑅1 = 1 𝑘Ω × 10𝑚𝐴 = 10 𝑉
Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Modelo 1 Modelo 2 - Aproximado Modelo 3 - Ideal

Vo 9,07 V 9,3 V 10 V

Por lo general, el análisis de circuitos con diodos no requiere la

exactitud de la aproximación del modelo 1 (real). El modelo 3 (ideal)
se usa generalmente para un análisis rápido / detección de fallas.

Por norma se usará el modelo 2 en el análisis de

circuitos.
Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Objetivos

• Determinar el estado de los diodos

Conducción No Conducción

Punto de operación Voltaje del diodo (VDQ)

o punto Q (quiescent) Corriente del diodo (IDQ)

• Determinar la señal de salida de un circuito con diodos ante una señal

de entrada.

Señal de entrada Circuito con diodos Señal de salida

Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Cuándo se trata de un circuito con varios diodos, se puede plantear el siguiente
método de solución:
1. Hacer una suposición razonable del estado de todos los diodos en el circuito.

2. Obtener el circuito equivalente reemplazando cada diodo por su modelo

equivalente acorde con la suposición planteada en 1.

3. Analizar el circuito (planteamiento de ecuaciones y su desarrollo).

4. Verificación:
• Si un diodo se consideran en conducción, su ID debe ser mayor que 0.
• Si un diodo se consideran en no conducción, su ID debe ser menor que 0.
• Otras inconsistencias, como que los voltajes en paralelo no sean iguales.
5. Si se encuentra alguna contradicción durante la verificación, se debe hacer una
nueva suposición volviendo al paso 1.
Circuitos Electrónicos I - Diodos
Análisis de Circuitos con Diodos
Ejemplo 2: Hallar Vo y las corrientes de D1 y D2.
D1 D2

D1 D2 VO  12 V  0.7 V  0.3 V  11V

ON ON 11V
ID   1.96 mA
5.6 k

Ejemplo 3: Hallar Vo y las corrientes de D1 y D2.

OJO: al estar en serie, si D2

D1 D2
no conduce, no es posible
OFF OFF que D1 conduzca.

Vo = 0 V e ID = 0 A
Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Ejemplo 4: Halle los puntos de operación de D1 y D2.
+ 𝑉𝐷1 −

D1 D2
ON OFF

𝑉𝐷1 = 0,7 𝑉 𝐼𝐷1 = 𝐼 − 𝑉𝐷2 +

𝐼𝐷2 = 0 𝐴
−20 𝑉 + 2,2 𝑘Ω × 𝐼 + 0,7 𝑉 + 4 𝑉
𝑉𝐷2 = −𝑉𝐷1 = −0,7 V
𝐼 = 𝐼𝐷1 = 7,27 𝑚𝐴

Circuito identificador del sentido de la corriente !!!

Circuitos Electrónicos I - Diodos
Análisis de Circuitos con Diodos

Ejemplo 5: Hallar Vo y los puntos de operación de D1 y D2.

VO  0.7 V ¿ Que propósito tendría

D1 D2 10 V  0.7 V poner dos diodos en
I1   28.2 mA
ON ON 0.33 k paralelo ?
I D1  I D 2  14.1 mA
Circuitos Electrónicos I - Diodos
Análisis de Circuitos con Diodos
Ejemplo 6: Para el circuito anterior, considere ahora que D1 es de Ge y recalcule
Vo y los puntos de operación de D1 y D2.

VO  0.3 V
Ge 10 V  0.3 V
I D1   29.4 mA
0.33 k

Cuando se energiza el circuito el voltaje se incrementa desde

0 V, cuando llegue a 0,3 V el diodo de Ge conducirá, fijando
D1 D2 el voltaje a ese valor, de manera que D2 no alcanzará la
ON OFF polarización necesaria para que entre en conducción.
Aplicaciones prácticas
Fijación de niveles de voltaje
Los diodos se utilizan muchas veces para evitar que el voltaje entre dos puntos
exceda un valor que es múltiplo de su voltaje umbral (0,7 V para el Si).

9 𝑉 × 1 𝑘Ω
𝑉𝑅𝐿 =
1 𝑘Ω + 470 Ω

𝑉𝑅𝐿 = 9 𝑉 − 4 × 0.7 = 6.2 𝑉

con RL = 1 kΩ o 600 Ω
Aplicaciones Diodos
Protecciones

Los diodos pueden ser usados para proteger circuitos cuando se

presentan ciertas condiciones que producir averías!
Aplicaciones Diodos
Protección Diodo en Serie

Una de las averías más comunes se debe a la inversión de

polaridad, que ocurre al conectar la alimentación al revés a
un equipo.

Diodo en serie conduciendo en el sentido adecuado de la

corriente del equipo a proteger
Aplicaciones Diodos

Protección Diodo en Serie

Poner un diodo en serie conduciendo en el sentido correcto de la

corriente del equipo a proteger, tiene las siguientes características:

1. Es una protección muy eficiente.

2. El diodo debe poder soportar la corriente máxima que puede

circular en el equipo a proteger.

3. Sólo se usa en equipos con consumo reducido, pues hay una

caída de tensión (voltaje umbral del diodo) durante el
funcionamiento normal del equipo.
Aplicaciones Diodos

Protección Diodo en Paralelo

El diodo se conecta en paralelo de manera que en condiciones

normales (polaridad correcta) no conduzca, y llegue al equipo
la alimentación sin introducir caídas de tensión.
Aplicaciones Diodos

Protección Diodo en Paralelo

Si se invierte la polaridad en la alimentación se funde el

fusible y el diodo conduce, evitando que la corriente llegue al
equipo en sentido contrario.
Aplicaciones Diodos

Protección Diodo en Paralelo

Poner un diodo en paralelo tiene las siguientes características:

1. Es una protección muy eficiente si se calcula apropiadamente el

valor del fusible (un valor superior al adecuado permitiría una
intensidad de corriente mayor que podría dañar tanto al equipo
como al diodo).

2. El diodo debe poder soportar la corriente máxima que circula por

el equipo; de lo contrario, cuando se invierta la polaridad se fundirá
tanto el fusible como el diodo.
Aplicaciones Diodos

Protección Diodos en Configuración Graetz

Poner cuatro diodos en configuración de Graetz, garantiza que
el equipo sea alimentado con la polarización correcta
siempre.

Se utiliza cuando la caída del voltaje en la alimentación debida a los

dos diodos no es crítica, pues siempre habrá dos que conducen.
Aplicaciones prácticas

Circuitos de Elementos Inductivos a Sobrevoltajes

Cualquier dispositivo con una bobina

(motores, relés o solenoides), está expuesto
al efecto conocido “impulso inductivo”.

Cuando se tratar de cambiar la corriente a

través de un elemento inductivo demasiado
rápido, ocurre un transitorio de alto voltaje
que pueden dañar la carga o al sistema
mismo.
Aplicaciones prácticas

Circuitos de Elementos Inductivos a Sobrevoltajes

 Siempre que se trabajen con una

alimentación DC, se puede poner un
diodo en paralelo como protección.

 El diodo limita la caída de voltaje por

encima de su voltaje umbral, y redirige la
corriente.

 Si adicionalmente se pone una resistencia

en serie con el diodo, se disminuye el
tiempo de descarga de la bobina.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

Relés: El relé es un contacto que se

cierra cuando se hace pasar una
corriente suficiente a través de
la bobina del relé.

Cuando se interrumpe el paso

de corriente por la bobina del
relé, también se interrumpe el
campo magnético y provoca un
voltaje inverso que aumenta
de manera progresiva en la
bobina.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

Para proteger el relé se conecta un diodo

en paralelo con la bobina del relé en
posición inversa al voltaje aplicado.

Cuando se interrumpe el paso de corriente

por la bobina, el voltaje inverso en la
bobina podrá aumentar sólo hasta el
voltaje umbral del diodo; momento en el
que el exceso de voltaje pasará a través
del diodo hasta que se disipe.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

Poner un diodo en paralelo a una bobina tiene las siguientes
características:

1. Es una buena protección en DC (pues en AC sólo funcionaría en

un sentido de la corriente).

2. El diodo debe poder reaccionar rápido (entrar en conducción) y

soportar la corriente que circula por la bobina durante la
interrupción de la alimentación.

3. Es independiente de la frecuencia de la oscilación amortiguada

que se produce cuando se abre el interruptor.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

El diodo D2 en paralelo con la bobina del relé, sirve para evitar

que las altas tensiones autoinducidas en su
bobinado dañen el circuito.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

El diodo D1 es el alma de esta protección. Si el diodo D1
entra en conducción activa el relé que, al cerrar sus
contactos permite que el equipo reciba la tensión de
alimentación.
Aplicaciones Diodos

Circuitos de Elementos Inductivos a Sobrevoltajes

Si el diodo D1 no se activa, el relé también permanece

desactivado y el equipo no recibe corriente eléctrica.
Circuitos Electrónicos I - Diodos

Análisis de Circuitos con Diodos

Los diodos pueden usarse como compuertas lógicas AND, OR, NOT
para entradas digitales.
Aplicaciones Diodos

Compuertas lógicas

Ventajas de utilizar diodos para realizar operaciones lógicas:

1. Se pueden manejar en la entrada y en la salida valores de voltaje

arbitrarios, es decir, diferentes a los establecidos por los circuitos TTL o
CMOS. Esto a su vez implica, una mayor capacidad de manejo de
potencia.

2. No requiere polarización (adicional), como

la que requeriría el uso de un integrado.

3. Puede ser una solución más económica y

práctica en casos de: baja complejidad, pocas
variables y pocas operaciones lógicas. En estos
casos, también requeriría menor espacio físico.
Aplicaciones Diodos

Compuertas lógicas

Compuerta AND

Aplicación: Detección de señales condicionales.

Aplicaciones Diodos

Compuertas lógicas

Ejemplo 7: para el siguiente circuito determine Vo y el estado de los diodos para

cada uno de los casos.

V1
V1 V2 Vo
0V 0V 0.7 V
0V 10 V 0.7 V V2
10 V 0V 0.7 V
10 V 10 V 10 V

Compuerta AND
Aplicaciones Diodos

Compuertas lógicas

Ejercicio 8: Para el siguiente circuito determine Vo y el estado de los diodos para

cada uno de los casos.

V1

V1 V2 Vo
0V 0V -0.7 V
V2
-5 V 0V -0.7 V
0V -5 V -0.7 V
-5 V -5 V -5V

Compuerta AND
Aplicaciones Diodos

Compuertas lógicas

Ejemplo 9: para el siguiente circuito, determine Vo y el estado de los diodos para

cada uno de los casos.

V1
V1 V2 Vo
0V 0V 0V
0V 10 V 9.3 V V2

10 V 0V 9.3 V
10 V 10 V 9.3 V

Compuerta OR
Aplicaciones Diodos

Compuertas lógicas

Ejemplo 10: para el siguiente circuito, determine Vo y el estado de los diodos

para cada uno de los casos.

V1
V1 V2 Vo
0V 0V 0V
0V 9V 8.3 V V2

10 V 0V 9.3 V
10 V 9V 9.3 V
Aplicaciones Diodos

Baterías de Respaldo

Una fuente de alimentación de

+ respaldo debe encenderse en
12 V caso de fallas en el suministro de
- energía; asegurando el
funcionamiento del sistema
+
(seguridad, iluminación, etc.).
9V
-
OJO: el valor de la fuente
principal debe ser mayor al
de la batería de respaldo.
Aplicaciones Diodos
Compuertas lógicas
Ejercicio 11: Determine el punto de operación para D1, D2, D3 y
D4 en el siguiente circuito.

D1 D2 D3 D4
ON OFF OFF OFF

VA
Dado que los voltajes en paralelo son
iguales (VA), no es posible que
conduzcan simultáneamente D1, D2-D3,
y D4.
Aplicaciones Diodos
Compuertas lógicas
V1 V2 V3 V4
Ejercicio 12: Determine Vx y el estado
de los diodos para cada uno de los 3V 4V 2V 9V
siguientes casos. -2 V 5V -6 V 7V
6V -1 V 0V 10 V

+
VX
-
Dado que los voltajes en paralelo son
iguales (Vx), no es posible que conduzcan
simultáneamente D1, D2, D3, y D4.
Aplicaciones Diodos

Compuertas lógicas

Respuesta Ejercicio 12:

Caso V1 V2 V3 V4 D1 D2 D3 D4 Vx
1 3V 4V 2V 9V OFF OFF ON OFF 2.7 V
2 -2V 5V -6V 7V OFF OFF ON OFF - 5.3 V
3 6V -1 V 0V 10 V OFF ON OFF OFF - 0.3 V
Aplicaciones Diodos
Compuertas lógicas
Ejercicio 13: Determine Vo y el estado V1 V2 V3 V4

de los diodos para cada uno de los 7V 11 V 8V 9V

siguientes casos. 7V -11 V -8 V -9 V

4V 2V 8V 5V

Dado que los voltajes en paralelo son 10 V 13 V 9V 14 V

iguales, no es posible que conduzcan 3V 2V 4V 1V
simultáneamente ambas ramas.

VA
+
Vo
-
Aplicaciones Diodos

Compuertas lógicas

Respuesta Ejercicio 13:

Caso V1 V2 V3 V4 D1 D2 D3 D4 D5 D6 Vo
1 7V 11 V 8V 9V OFF ON OFF ON OFF ON 9V
2 7V -11 V -8 V -9 V ON OFF OFF OFF OFF ON 6.35 V
3 4V 2V 8V 5V ON OFF ON OFF ON OFF 4V
4 10 V 13 V 9V 14 V OFF ON OFF ON OFF OFF 12 V
5 3V 2V 4V 1V ON OFF ON OFF ON OFF 3V
EJERCICIO DE TRABAJO EN GRUPO EN JAMBOARD

Ejercicio de Análisis en Grupos:

Caso Vcc V1 V2
XMM4
XMM2
1 12 V -2V 5V Vcc

2 - 10 V 7V -2V
R3 R4
3 14 V 2V -3V 1kΩ 1kΩ
V1 D1 D2 D3 D4 V2
4 - 12 V -5V 4V
1N4001 1N4001 1N4001 1N4001
5 -5V 0,7 V - 0,7 V R1
1kΩ
6 5V 7V 2V XMM3
XMM5

7 -4V 0,6 V - 0,7 V

XMM1
8 12 V 7V -3V

Reúnanse en grupos y lleguen a una respuesta

unificada que será presentada por un
estudiante al azar!
Ejercicio de Análisis en Grupos:
Exposición 1:

El estudiante elegido al azar debe:

1. Presentar y justificar la tabla de estados.

2. Presente los modelos equivalentes y las ecuaciones que permiten establecer
los valores de voltaje y corriente en todos los diodos. Explicar cómo los
valores de corriente y voltaje confirman los estados presentados en el punto 1.
3. Presentar el circuito simulado, incluyendo instrumentos virtuales de simulación
para verificar las corrientes y voltajes en todos los diodos. Presente una tabla
que contenga los valores teóricos y simulados de las corrientes, voltajes y el
valor de la diferencia entre los valores teóricos y simulados. Analice y explique
las diferencias encontradas.
4. Repita la simulación cambiando los diodos por LEDs (elija el color de su
preferencia). Indique si se presentaron cambios, y explique por qué se dieron.
Circuitos Electrónicos I - Diodos

¿Cómo saber si un diodo está bueno?

MULTÍMETRO ANALÓGICO

•Se elige la posición para medir

resistencia (no importa la escala), de
manera que inyecte una pequeña
corriente de continua al diodo.
•El conector Rojo del multímetro se
conecta a VmA y se une al ánodo. El
conector Negro se conecta a COM y se
une al cátodo. En esta configuración la
aguja a penas se mueve (resistencia
baja).
•Si se invierte la aguja se mueve al otro
extremo (resistencia alta).
Circuitos Electrónicos I - Diodos

¿Cómo saber si un diodo está bueno?

MULTÍMETRO DIGITAL

• Se elige la posición  (no importa la

escala), de manera que inyecte una
pequeña corriente de continua al diodo.

• El conector Rojo del multímetro se conecta

a VmA y se une al ánodo. El conector
Negro se conecta a COM y se une al
cátodo. En esta configuración debe
aparecer una medida de voltaje en mV.

• Si se invierte la configuración se despliega

.OL.
