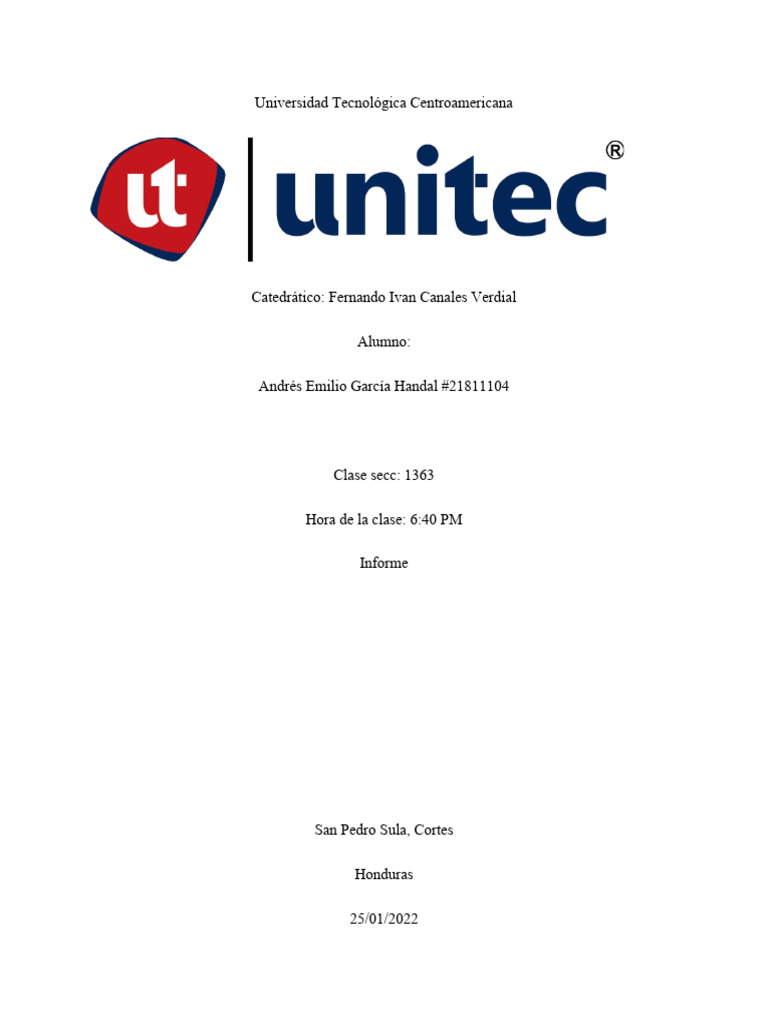

Universidad Tecnológica Centroamericana

Catedrático: Fernando Ivan Canales Verdial

Alumno:

Andrés Emilio García Handal #21811104

Clase secc: 1363

Hora de la clase: 6:40 PM

Informe

San Pedro Sula, Cortes

Honduras

25/01/2022
 INTRODUCCIÓN

La ley de ohm fue creada por el físico alemán Georg Simón Ohm es una ley basada en circuitos
eléctricos Establece un potencial V que aplicamos entre los extremos de un circular citado
conductor. Ohm se basa en la proporcionalidad que aparece en la relación entre V I dejando la
formula V= IR esta formula se conoce como formula general de ley de ohm.
 II.OBJETIVOS

 Interpretar y montar los esquemáticos de circuitos eléctricos vistos

 Familiarizarse con componentes electrónicos básicos
 Realizar las mediciones de voltajes y corrientes mediante el uso del multímetro
digital
 Diseñar circuitos de acuerdo a las especificaciones solicitadas
 III. MARCO TEÓRICO

La fuente de todas las cargas eléctricas reside en la estructura atómica. La carga de un electrón es
la unidad básica de la carga. La medida para la carga es el coulomb en honor al físico francés
Charles Augustin de Coulomb.

La corriente eléctrica es el flujo de carga a través de un conductor por unidad de tiempo. La

corriente eléctrica se mide en amperios.

Un amperio es igual al flujo de 1 coulomb por segundo,

La corriente eléctrica que fluye por un conductor depende del potencial eléctrico o voltaje y de la
resistencia del conductor al flujo de carga.

La corriente eléctrica es comparable al flujo del agua. La diferencia de la presión de agua en una
manguera permite que el agua fluya desde una presión alta a una presión baja. La diferencia de
potencial eléctrico medido en voltios permite el flujo de las cargas eléctricas por un cable desde
una zona de potencial alto a uno bajo.

La presión del agua se mantiene por una bomba, y la diferencia de potencial para la carga se
mantiene por una batería.

La ley de Ohm se aplica a la totalidad de un circuito o a una parte del mismo.

Solo a título informativo, comentar que para el análisis de circuitos de corriente alterna se
sustituye la Resistencia por la Impedancia, que tiene en cuenta los desfases entre Voltaje e
Intensidad y los efectos de los campos electromagnéticos producidos en los componentes
electrónicos del circuito. De la ecuación anterior podemos despejar los valores de Voltaje y de
Resistencia.
En un circuito con varias resistencias en serie.

Si sabemos el voltaje de alimentación, primero calcularemos la resistencia equivalente total

sumando todas las resistencias que se encuentran en serie.

Con este valor, aplicamos la Ley de Ohm como en el ejemplo anterior, y conocida la corriente
que circula por el circuito, podemos calcular el voltaje en cada una de las resistencias, cuya
suma, si no nos hemos equivocado, será el voltaje de alimentación
En un circuito con resistencias en paralelo

conocemos el voltaje en los extremos de cada resistencia, por lo que podremos calcular de
manera sencilla la corriente que circula por cada una de ellas. Y si calculamos la resistencia
equivalente total aplicando las fórmulas de cálculo para resistencias en paralelo, podremos
comprobar que la corriente que circula por esta resistencia equivalente total es igual a la suma de
las corrientes anteriormente calculadas que circula por cada una de las resistencias.
 IV. REGISTRO DE DATOS

Utilizando una fuente de 9 V diseñe los siguientes 2 circuitos:

 Un circuito que posea 3 ramas 1 rama tendrá una corriente de 9 mA, la segunda rama
tendrá una corriente de 4.5 mA y la tercera rama tendrá una corriente de 3 mA.

 Un circuito compuesto de 2 resistencias en donde ambas posean el mismo voltaje y que a

su vez la suma de estos voltajes dé como resultado el voltaje de la fuente. Verifique
mediante las mediciones del multímetro la validez de sus circuitos.
V. CÁLCULOS Y RESULTADOS
 VII. CONCLUSIONES

 Como vimos la ley de ohm se cumple al momento de hacer los cálculos pertinentes
 Para medir el voltaje de un componente tenemos que poner el multímetro en conexión
en paralelo a este ya que la ley dice que el voltaje en paralelo es igual
 Para medir el amperaje de un componente tenemos que colocarlo en serie de este ya
que la teoría nos dice que el amperaje en serie se mantiene en todos los elementos que
estén enserie
