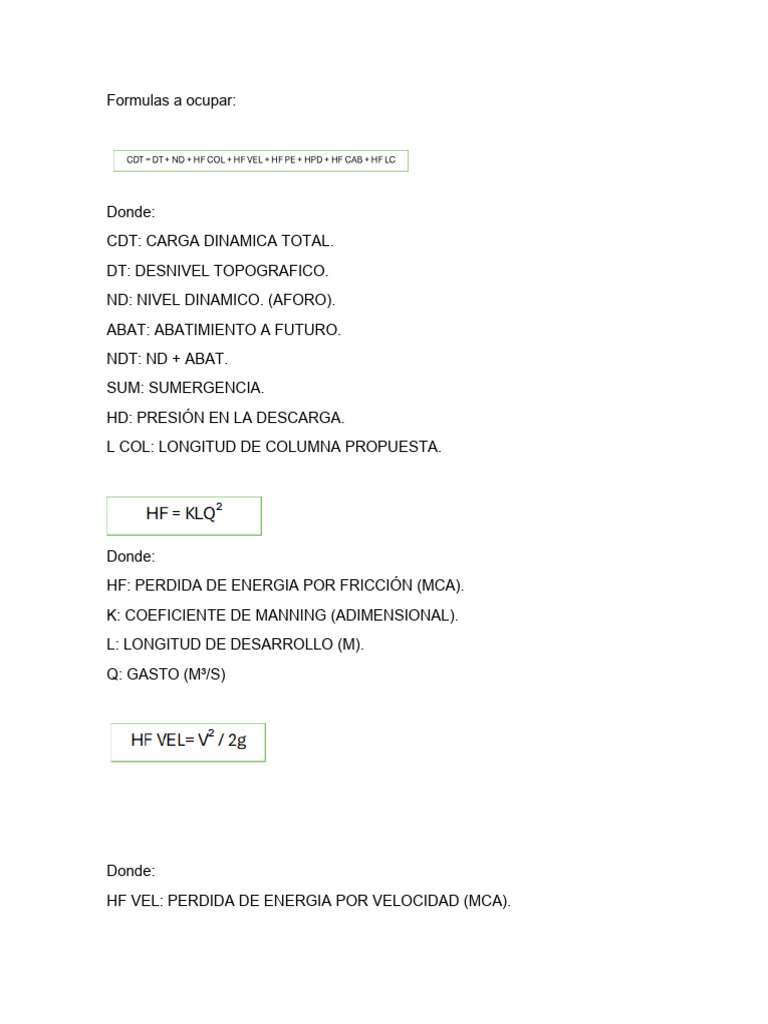

Formulas a ocupar:

Donde:
CDT: CARGA DINAMICA TOTAL.
DT: DESNIVEL TOPOGRAFICO.
ND: NIVEL DINAMICO. (AFORO).
ABAT: ABATIMIENTO A FUTURO.
NDT: ND + ABAT.
SUM: SUMERGENCIA.
HD: PRESIÓN EN LA DESCARGA.
L COL: LONGITUD DE COLUMNA PROPUESTA.

Donde:
HF: PERDIDA DE ENERGIA POR FRICCIÓN (MCA).
K: COEFICIENTE DE MANNING (ADIMENSIONAL).
L: LONGITUD DE DESARROLLO (M).
Q: GASTO (M³/S)

Donde:
HF VEL: PERDIDA DE ENERGIA POR VELOCIDAD (MCA).
V: VELOCIDAD (M/S).
G: ACELERACIÓN DE LA GRAVEDAD (9.81 M/S²).
A: AREA DE LA SECCIÓN TRANSVERSAL DE LA COLUMNA (M²).

Donde:
HF COL: PERDIDA DE ENERGIA POR FRICCIÓN EN LA COLUMNA DE
SUCCIÓN (MCA).
K: COEFICIENTE DE MANNING ADIMENSIONAL.
L: LONGITUD DE LA COLUMNA DE SUCCIÓN DE LA BOMBA (M).
Q: GASTO DE EXTRACCIÓN (M³/S).

Desnivel topográfico. 16m

Nivel Dinámico (Aforo) 40m
Abatimiento 4m
Nd + ABAT 44m
Sumergencia 10m
Longitud de columna 1501m
Presión en la descarga 2m
Gasto de extracción 23 lps

1.- Calculo de perdida de energía por fricción en la columna de succión.

Longitud de línea de conducción = 150m

Material = Fibrocemento
Diámetro = 4pulg.
Q = 0.023 m³/s
N = 0.009
K = 161.63

Hf col = (161.63) * (150) * (0.023) = 12.82MCA

Hf col = 12.82 MCA

2.- Cálculo de perdida en la línea de conducción.

Longitud de línea de conducción = 1501 m

Material = Fibrocemento
Diámetro = 6pulg.
Q = 0.023 m³/s
N = 0.009
K = 161.63

Hf lc = (161.63) *(1501) *(0.023) ²

= 128 MCA

3.- Calculo perdida de energía por velocidad.

D = 4pulg = 0.1016 m
A = πD²/4 = (3.1416) *(0.1016) /4 = 0.080 m²
V = Q/A = (0.023) / (0.080) = 0.00184

Hf vel = (0.0184) ²/ (2) (9.81) = 0.0001 MCA

4.- Calculo de pérdidas de fricción de piezas especiales.

FIERRO FUNDIDO
1 Tee (4x2) = 6.706 MCA = 6.706 MCA
1 Válvula check (4¨) = 33 MCA = 33.00 MCA
3 Válvula de seccionamiento = 17.68 MCA = 53.04 MCA
4 Codos 45º = 1.524 MCA = 6.097 MCA
1 Válvula vástago fijo = 0.07 MCA = 0.07 MCA
Hf = 98.913 MCA
ACERO
3 Extremidades 4¨ x 400mm = 0.40 MCA = 1.20 MCA
2 Juntas Dreser (4¨) = 2,00 MCA = 4.00 MCA
1 Carrete de 1000mm = 1.00 MCA = 1.00 MCA
1 Carrete de 362mm = 1.00 MCA = 0.362 MCA
1 Carrete de 2286mm = 1.00 MCA = 2.286 MCA
1 Carrete de 2296mm = 1.00 MCA = 2.296 MCA
Hf = 11.14 MCA

Perdidas para piezas de fierro fundido:

Hf = (98.913) * (40.09) * (0.023) ² = 2.03 MCA
Hf = 2.03 MCA

Perdidas para piezas de acero:

Hf = (46.65) * (11.14) * (0.023) ² = 0.16 MCA
Hf = 0.275 MCA

Perdidas por piezas especiales = 2.305

5.- Calculo de la carga dinámica total

CDT = 199.1251 MCA

Q = 23 LPS
1 LPS = 15.8503 GAL.P.M
23 LPS = 363.53 GALP.PM

7.4.2 .- CURVA DE OPERACIÓN

Eficiencia = 40
Q∗CDT
Potencia = 76 n
Dónde:
Q = Gasto en LPS
CDT = Carga dinámica total
n = Factor de eficiencia de la bomba

POT = (23) * (199.53) / (76) * (0.40) = 150.96 HP

POT = 150.96 = 151 HP

7.4.3 .- DETERMINACION DE DIAMETRO DE

FLECHA,DESCARGA Y TAZONES
 7.5.- DIMENSIONES DIMENSIONAMIENTO DE POZO DE
ACUERDO A NORMA (ADEME, CONTRAADADEME,
CIMENTACIÓN)

Diámetro Formula Resultado

Diámetro tazones ∡t 7.50” = 8”
Diámetro ademe ∡ t + 6” 7.59” + 6” = 13.50” = 14”
Diámetro contra ademe ∡ a + 6” 13.50” + 6” = 19.50” = 20”
Diámetro cimentación ∡ ca + 4” 19.50” + 4” = 23. 50” = 24”
Total de ranuras Q Aforo 0.023 m3 /s
=0.77 m2
Vel Acuifero 0.03 m/s
Área de ranura A Tran 0.77 m2
=0.010 m
Esp Acuifero 76 m
