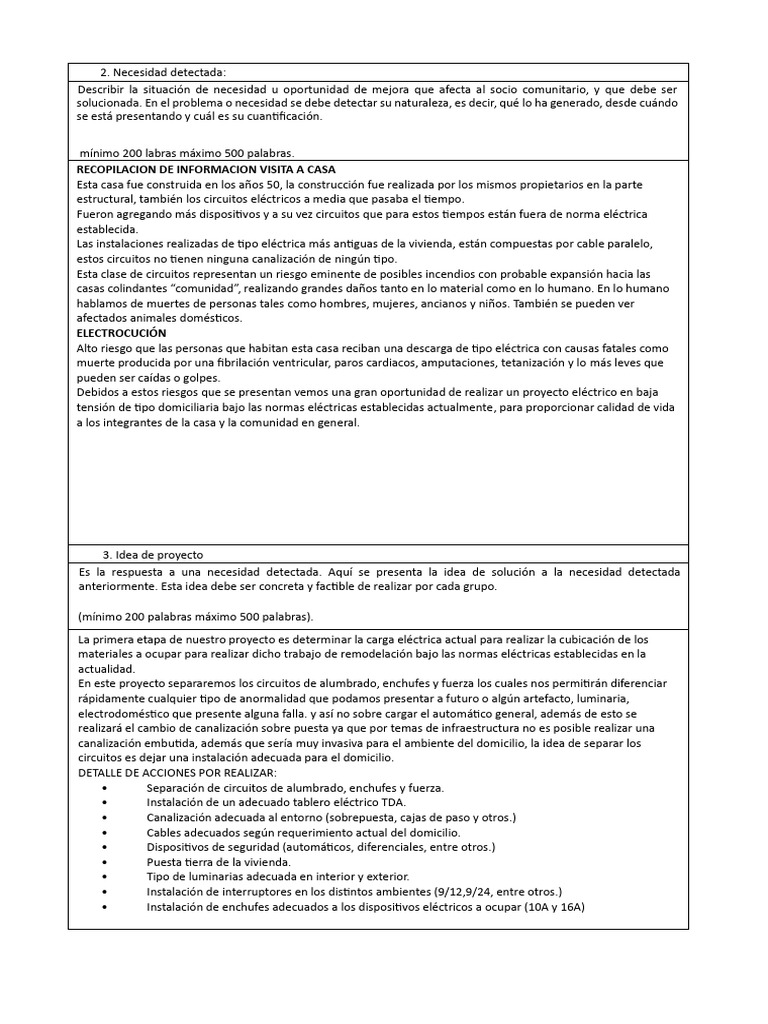

2.

Necesidad detectada:
Describir la situación de necesidad u oportunidad de mejora que afecta al socio comunitario, y que debe ser
solucionada. En el problema o necesidad se debe detectar su naturaleza, es decir, qué lo ha generado, desde cuándo
se está presentando y cuál es su cuantificación.

mínimo 200 labras máximo 500 palabras.

RECOPILACION DE INFORMACION VISITA A CASA
Esta casa fue construida en los años 50, la construcción fue realizada por los mismos propietarios en la parte
estructural, también los circuitos eléctricos a media que pasaba el tiempo.
Fueron agregando más dispositivos y a su vez circuitos que para estos tiempos están fuera de norma eléctrica
establecida.
Las instalaciones realizadas de tipo eléctrica más antiguas de la vivienda, están compuestas por cable paralelo,
estos circuitos no tienen ninguna canalización de ningún tipo.
Esta clase de circuitos representan un riesgo eminente de posibles incendios con probable expansión hacia las
casas colindantes “comunidad”, realizando grandes daños tanto en lo material como en lo humano. En lo humano
hablamos de muertes de personas tales como hombres, mujeres, ancianos y niños. También se pueden ver
afectados animales domésticos.
ELECTROCUCIÓN
Alto riesgo que las personas que habitan esta casa reciban una descarga de tipo eléctrica con causas fatales como
muerte producida por una fibrilación ventricular, paros cardiacos, amputaciones, tetanización y lo más leves que
pueden ser caídas o golpes.
Debidos a estos riesgos que se presentan vemos una gran oportunidad de realizar un proyecto eléctrico en baja
tensión de tipo domiciliaria bajo las normas eléctricas establecidas actualmente, para proporcionar calidad de vida
a los integrantes de la casa y la comunidad en general.

3. Idea de proyecto
Es la respuesta a una necesidad detectada. Aquí se presenta la idea de solución a la necesidad detectada
anteriormente. Esta idea debe ser concreta y factible de realizar por cada grupo.

(mínimo 200 palabras máximo 500 palabras).

La primera etapa de nuestro proyecto es determinar la carga eléctrica actual para realizar la cubicación de los
materiales a ocupar para realizar dicho trabajo de remodelación bajo las normas eléctricas establecidas en la
actualidad.
En este proyecto separaremos los circuitos de alumbrado, enchufes y fuerza los cuales nos permitirán diferenciar
rápidamente cualquier tipo de anormalidad que podamos presentar a futuro o algún artefacto, luminaria,
electrodoméstico que presente alguna falla. y así no sobre cargar el automático general, además de esto se
realizará el cambio de canalización sobre puesta ya que por temas de infraestructura no es posible realizar una
canalización embutida, además que sería muy invasiva para el ambiente del domicilio, la idea de separar los
circuitos es dejar una instalación adecuada para el domicilio.
DETALLE DE ACCIONES POR REALIZAR:
• Separación de circuitos de alumbrado, enchufes y fuerza.
• Instalación de un adecuado tablero eléctrico TDA.
• Canalización adecuada al entorno (sobrepuesta, cajas de paso y otros.)
• Cables adecuados según requerimiento actual del domicilio.
• Dispositivos de seguridad (automáticos, diferenciales, entre otros.)
• Puesta tierra de la vivienda.
• Tipo de luminarias adecuada en interior y exterior.
• Instalación de interruptores en los distintos ambientes (9/12,9/24, entre otros.)
• Instalación de enchufes adecuados a los dispositivos eléctricos a ocupar (10A y 16A)
ACTIVIDAD A+S - ETAPA 1: DIAGNÓSTICO
ESCUELA: AIEP SAN JOAQUIN
CARRERA: TECNICO EN ELECTRICIDAD Y
ELECTRONICA
MÓDULO: TALLER DE INSTRUMENTOS
Y MATERIALES ELÉCTRICOS
SECCIÓN: TEL203-6594-223081
NOMBRES INTEGRANTES DEL EQUIPO A+S: 1. Víctor Torres
2. Alex Peredo
3. Héctor Pari
1. Descripción de la problemática:
Incluir descripción de la problemática que presenta el socio comunitarios y responde a las siguientes
interrogantes:
a. ¿cuál es el problema?
b. ¿cuál es la magnitud del problema?
c. ¿Cuál es su entorno?
d. ¿Cuáles son sus efectos en la comunidad?
(mínimo 200 palabras y máximo 500 palabras).

En visita técnica realizada a una casa de comunidad “población”, como muestra el respaldo fotográfico.
Casa de encuentra fuera de normativa eléctrica en BAJA TENSION, tiene diferentes tipos de conexiones
eléctricas deficientes.
En la actualidad detectamos diferentes tipos de cableado usados en circuito de iluminación y enchufes, estos
cables son cordón eléctrico 3x1.5, cable NYA de 1.5, cable THHN 12 AWG.
Casa no cuenta con tierra de servicio, cuenta con un solo TDA, cuenta con automático termo magnético
monofásico de 16A y un diferencial 2x25 A. los cuales no cortan o funcionan adecuadamente cuando se
requiere por la falta de TIERRA de PROTECCION.
También se encuentran cables tipo PARALELO sin ningún tipo de canalización, cables NYA con evidentes signos
de CARBONIZACION “perdida de aislación”.
Casa cuenta con artefactos de comando eléctrico muy antiguos (adjunta en imágenes), por ejemplo, el baño
cuenta con un circuito 9/12 empotrado en una base de madera generando un peligro de incendio y
electrocución de algún integrante de la casa.
Los tipos de canalización en la casa la mayoría son de tubería PVC corrugada que está ya fuera de la norma
eléctrica, también se detecta que las cajas de paso no cuentas con sus respectivas tapas exponiendo las
uniones al aire, las uniones no cuentan con la holgura suficiente especificada en la norma eléctrica.

a. ¿cuál es el problema?
• Casa fuera de norma eléctrica establecida.

b. ¿cuál es la magnitud del problema?

• Las casas antiguas en esta comunidad generalmente siempre presentan este tipo de instalaciones
eléctricas que ya están fuera de norma.

c. ¿Cuál es su entorno?
• Casa que con el tiempo no fueron remodeladas y tampoco se le hizo una mantención adecuada.

d. ¿Cuáles son sus efectos en la comunidad?

• Instalaciones eléctricas defectuosas podrían provocar un incendio de grandes magnitudes afectando a
todos los integrantes de la comunidad asta originar pérdidas humanas.
