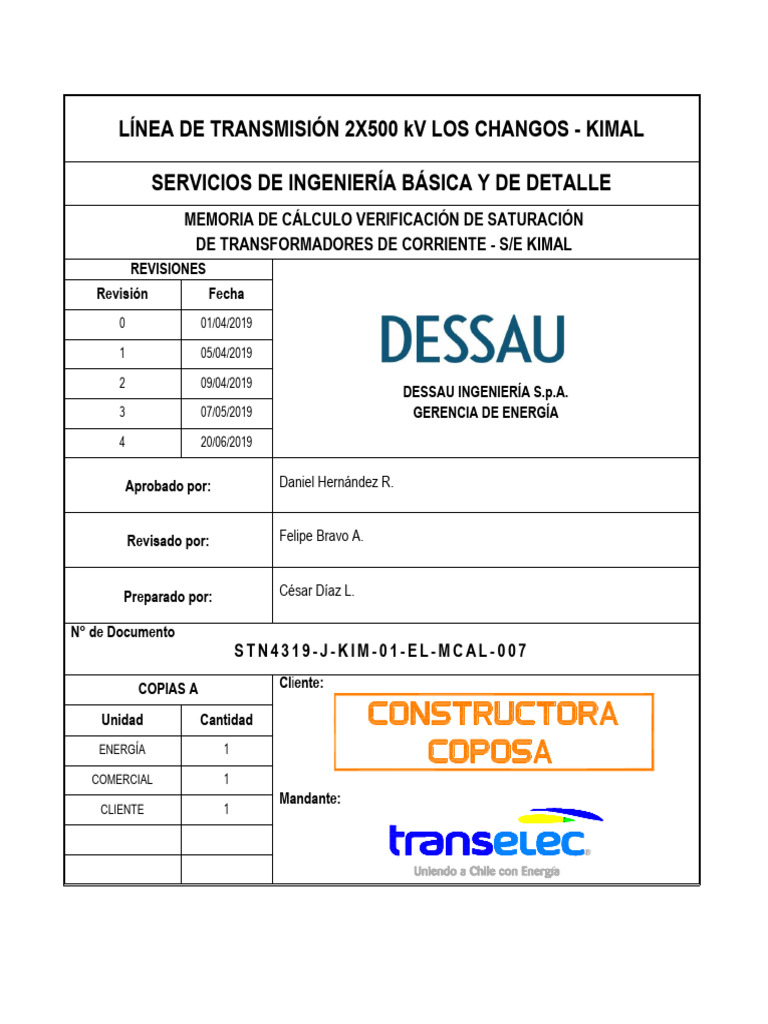

LÍNEA DE TRANSMISIÓN 2X500 kV LOS CHANGOS - KIMAL
SERVICIOS DE INGENIERÍA BÁSICA Y DE DETALLE

MEMORIA DE CÁLCULO VERIFICACIÓN DE SATURACIÓN
DE TRANSFORMADORES DE CORRIENTE - S/E KIMAL
REVISIONES
Revisión Fecha
0 01/04/2019
1 05/04/2019
2 09/04/2019
DESSAU INGENIERÍA S.p.A.
3 07/05/2019 GERENCIA DE ENERGÍA
4 20/06/2019
Aprobado por: Daniel Hernández R.
Revisado por: Felipe Bravo A.
Preparado por: César Díaz L.
N° de Documento
STN4319-J-KIM-01-EL-MCAL-007
COPIAS A Cliente:
Unidad Cantidad
ENERGÍA 1
COMERCIAL 1
Mandante:
CLIENTE 1
ÍNDICE
1 OBJETIVO ........................................................................................................................................... 3
2 ANTECEDENTES ................................................................................................................................ 3
3 CRITERIOS GENERALES .................................................................................................................. 4
4 TRANSFORMADORES DE CORRIENTE ........................................................................................... 4
4.1 NORMA IEC ................................................................................................................................... 4
4.2 CLASE DE PRECISIÓN ................................................................................................................. 6
5 CARACTERÍSTICAS TRANSFORMADORES DE CORRIENTE S/E KIMAL ..................................... 6
6 CONSIDERACIONES .......................................................................................................................... 7
6.1 PROTECCIÓN DIFERENCIAL DE LÍNEA Y DE TRANSFORMADOR........................................... 7
6.2 PROTECCIÓN DIFERENCIAL DE BARRA .................................................................................... 7
7 SATURACIÓN ..................................................................................................................................... 8
7.1 CONDICIONES DE SATURACIÓN ................................................................................................ 8
7.2 CRITERIOS GENERALES ............................................................................................................. 8
7.3 CRITERIOS PARTICULARES........................................................................................................ 9
7.4 RESULTADOS OBTENIDOS ....................................................................................................... 10
8 CONCLUSIONES .............................................................................................................................. 10
ANEXO I ...................................................................................................................................................... 11
RESULTADOS DE SATURACIÓN NÚCLEOS DE PROTECCIÓN DIFERENCIAL
LÍNEAS Y TRANSFORMACIÓN....................................................................................................... 11
ANEXO II ..................................................................................................................................................... 20
RESULTADOS DE SATURACIÓN NÚCLEOS DE PROTECCIÓN DIFERENCIAL DE
BARRAS ........................................................................................................................................... 20
ANEXO III .................................................................................................................................................... 27
FORMULARIO............................................................................................................................................. 27
ANEXO IV.................................................................................................................................................... 29
DATOS TÉCNICOS DE EQUIPOS DE CONTROL Y PROTECCIÓN ......................................................... 29
ANEXO V..................................................................................................................................................... 33
𝑲𝑻𝑫 DE PROTECCIONES PARA ANÁLISIS DE SATURACIÓN ............................................................ 33
ANEXO VI.................................................................................................................................................... 36
PLACAS DE CARÁCTERISTICAS DE LOS TT/CC ................................................................................... 36
STN4319-J-KIM-01- LÍNEA 500 kV Y OBRAS EN SUBESTACIONES DEL PROYECTO LOS CHANGOS – KIMAL 220/500 kV
EL-MCAL-007 MEMORIA DE CÁLCULO VERIFICACIÓN DE SATURACIÓN DE TT/CC. – S/E KIMAL
SERVICIOS DE INGENIERÍA BÁSICA Y DE DETALLE
PROYECTO “LOS CHANGOS – KIMAL 220/500 kV”
MEMORIA DE CÁLCULO VERIFICACIÓN DE SATURACIÓN DE
TRANSFORMADORES DE CORRIENTE
1 OBJETIVO
El presente informe técnico tiene por objetivo mostrar en detalle el estudio de verificación de condiciones de
saturación de los TT/CC de la S/E Kimal, en especial el/los núcleos conectados a los relés de protección
diferencial de las barras de 220 y 500 kV, indicando si estos cumplen con los criterios de saturación,
considerando la topología y las características de la red.
El cortocircuito considera la incorporación del proyecto “Línea 500 kV y obras en las subestaciones del
proyecto los Changos-Kimal 220/500 kV” y fuentes de generación que aportan energía al sistema.
2 ANTECEDENTES
Para realizar el presente informe técnico se tomaron como antecedentes los siguientes planos y documentos:
IEC 61869 – 1 : Transformadores de medida. Parte 1: Requisitos Generales.
Transformadores de medida. Parte 2: Requisitos Generales
IEC 61869 – 2 :
para Transformadores de Intensidad.
Instruments Transformers – Part 100: Guidance for application
IEC 61869 TR – 100 - 2017 :
of current Transformers in power system protection.
Diagrama Unilineal Funcional Diagonal Autotransformador 1 -
STN4319-J-KIM-10-EL-PL-J-005-L002 :
Futuro.
STN4319-J-KIM-10-EL-PL-K-011-L001 :
Changos 1.
Diagrama Unilineal Funcional Diagonal Autotransformador 2 –
STN4319-J-KIM-10-EL-PL-K-011-L002 :
Changos 2.
STN4319-J-KIM-10-EL-PL-J-005-L001 :
Futuro.
STN4319-J-KIM-11-EL-PL-J-006-L001 : Disposición de Equipos Patio 220 kV – Planta.
STN4319-J-KIM-11-EL-PL-J-006-L002-2 : Disposición de Equipos Patio 220 kV – Cortes.
STN4319-J-KIM-11-EL-PL-K-002-L001-2 : Disposición de Equipos Patio 500 kV – Planta.
STN4319-J-KIM-11-EL-PL-K-002-L002-2 : Disposición de Equipos Patio 500 kV – Cortes.
STN4319-J-KIM-14-EL-PL-K-010-L001 : Canalizaciones de Fuerza y Control 500 kV – Planta.
STN4319-J-KIM-14-EL-PL-J-015-L001 : Disposición de Canalizaciones 220 kV – Planta.
STN4319-J-L-LCHKIM-01-EL-ESTU-013 : Estudio de Cortocircuito.

Norma Técnica de Seguridad y Calidad de Servicio, Mayo 2018.
3 CRITERIOS GENERALES
Para la elaboración de este documento se han tomado como base los siguientes equipos obtenidos de los
diagramas unilineales funcionales:
 Se considera un relé de protección de línea tipo SIEMENS 7SL8 para el sistema 1 y sistema 2
conectado a un núcleo de protección dedicado.
 Se considera un relé de protección diferencial de transformador tipo SIEMENS 7UT8 y 7UT6351
para el sistema 1 y 2 respectivamente, conectados a núcleos de protecciones dedicados.
 Se consideran dos relés de protección diferencial de barra distribuida por fase en cada barra
(sistema 1 y sistema 2) tipo SIEMENS 7SS523 conectado a un núcleo de protección dedicado Patio
500 kV.
 Se consideran dos relés de protección diferencial de barra centralizada por fase en cada barra
(sistema 1 y sistema 2) tipo ABB REB 670 conectado a un núcleo de protección dedicado – Patio
220 kV.
 Se considera un relé de protección falla de interruptor tipo SIEMENS 7VK8 conectado a un núcleo de
protección dedicado.
Los burden asociados a los relés de protección se encuentran detallados a continuación, acorde a lo indicado
en el anexo II:
Descripción del Consumo Carga [VA]

Relé Diferencial de Barra [SIEMENS 7SS523] 0,1
Relé Diferencial de Barra [ABB REB 670] 0,02
Relé de Protección 50BF [SIEMENS 7VK8] 0,1
Relé Diferencial de Transformador [SIEMENS 7UT8] 0,1
Relé Diferencial de Transformador [SIEMENS 7UT6351] 0,05
Protección Diferencial de Línea [SIEMENS 7SL8] 0,1
4 TRANSFORMADORES DE CORRIENTE
4.1 NORMA IEC
En el ítem 5.6.201.3 y en el ítem 5.6.202.2.4 de la Norma IEC 61869 – 2 se especifican los límites de error
para los núcleos de medida y protección respectivamente, en relación a los porcentajes de carga de la
corriente primaria y al porcentaje de cargabilidad de sus núcleos, lo que se resume en la Tabla 4-1
presentada a continuación:
Tabla 4-1 Clase de Precisión de TTCC
CLASE DE PRECISIÓN DE ACUERDO A IEC 61869 – 2
Límites de Error
[%] a
Clase Para Cargas [%] Error de Desplazamientos de Aplicaciones
Corriente
Relación [%] Fase en Minutos
Nominal
5 0,4 15
25 -100 % de la 20 0,2 8
0,1 Laboratorio
carga Nominal 100 0,1 5
120 0,1 5
5 0,75 30
25 -100 % de la
20 0,35 15 Medida de
0,2 carga Nominal
100 0,2 10 Precisión
<15VA 1VA 100%
120 0,2 10
1 0,75 30
25 -100 % de la 5 0,35 15
Medida de
0,2S carga Nominal 20 0,2 10
Precisión
<15VA 1VA 100% 100 0,2 10
120 0,2 10
5 1,5 30
Medida
25 -100 % de la 20 0,75 15
0,5 Estándar
carga Nominal 100 0,5 10 Comercial
120 0,5 10
1 1,5 90
5 0,75 45
25 -100 % de la Medida de
0,5S 20 0,5 30
carga Nominal Precisión
100 0,5 30
120 0,5 30
5 3,0 180
25 -100 % de la 20 1,5 90 Medidores
1,0
carga Nominal 100 1,0 60 Industriales
120 1,0 60
50 3,0 -
3,0 50 -100 % Instrumentos
120 3,0 -
50 5,0 -
5,0 50 -100 % Instrumentos
120 5,0 -
5P y 5PR ±1 1,0 60
100 % Protección
(***) ±3 5 (**) -
10P y ±1 3,0 -
100 % Protección
10PR (***) ±3 10 (**) -
(*) Carga del secundario con FP 0,8 (Para carga de 5 VA y menores FP=1,0).
(**) Error compuesto.
(***) El factor de remanencia nominal (𝐾𝑟 ) no debe exceder el 10%.
Adicionalmente, para todas las clases de medida, puede especificarse un rango de carga extendido. El error
de relación y el desfase no deben superar los límites indicados por la norma, para el rango de carga
secundaria desde 1 VA hasta la potencia de precisión. El factor de potencia debe ser 1,0 en todo el rango de
carga. La máxima potencia de precisión se limita a 15 VA.
4.2 CLASE DE PRECISIÓN
4.2.1 Núcleos de Protección

Para los núcleos de los transformadores de corriente destinados a protección, la clase de precisión se
caracteriza por un número (índice de clase) y la letra "P" (inicial de protección). El índice de clase indica el
límite superior del error compuesto para el límite de precisión de la corriente primaria.
Los valores estándar para la clase de precisión son los indicados en la Tabla 4-1. Se considera para este
proyecto una clase de 5P.
4.2.1.1 Factor de Límite
Los valores típicos del factor límite de precisión son los siguientes: 5 – 10 – 15 – 20 – 30.
Para el presente proyecto, se considera un factor límite igual a 20.
5 CARACTERÍSTICAS TRANSFORMADORES DE CORRIENTE S/E KIMAL

Los transformadores de corriente asociados a las diagonales de 220 y 500 kV cuentan con las siguientes
características:
Tabla 5-1: Potencia y Corriente detallado por Núcleo
Corriente Corriente
Núcleo Nominal Primaria Nominal Clase Burden [VA]
[A] Secundaria [A]
Patio 500 kV
1 1500-3000 1 0,2 FS5 15

2 1500-3000 1 0,2 FS5 15
3 1500-3000 1 5P20 7,5
4 1500-3000 1 5P20 7,5
5 1500-3000 1 5P20 7,5
6 1500-3000 1 5P20 7,5
Corriente Corriente
Núcleo Nominal Primaria Nominal Clase Burden [VA]
[A] Secundaria [A]
Patio 220 kV
1 1000-2000-4000 1 0,2 FS5 15
2 1000-2000-4000 1 0,2 FS5 15
3 1000-2000-4000 1 5P20 7,5
4 1000-2000-4000 1 5P20 7,5
5 1000-2000-4000 1 5P20 7,5
Nota 1: Se deja presente que la posición del TAP primario de los transformadores de corriente de
500 kV y 220 kV se encuentran subrayados y en negrita en la columna “corriente nominal primaria”
de la Tabla 5-1, los valores son obtenidos de los diagramas unilineales funcionales indicados en el
ítem 2.
Nota 2: Se deja presente que el tipo de clase de los núcleos de protección de los TT/CC de 500 kV y
220 kV se encuentran subrayados y en negrita en la columna “clase” de la Tabla 5-1, lo anterior se
obtiene de los diagramas unilineales funcionales indicados en el ítem 2.
6 CONSIDERACIONES
6.1 PROTECCIÓN DIFERENCIAL DE LÍNEA Y DE TRANSFORMADOR
Se considera el cálculo de la saturación de los núcleos de los transformadores de protección conectados a los
relés diferenciales de línea y transformación asociados al proyecto. El proyecto considera una subestación en
configuración de barras de interruptor y medio, la cual constará de dos (2) diagonales completas en 500 kV y
dos (2) medias diagonales en 220 kV, las que contemplarán la instalación de transformadores de corriente,
con las siguientes características principales, potencias y corrientes nominales.
6.2 PROTECCIÓN DIFERENCIAL DE BARRA

Se considera el cálculo de la saturación de los núcleos de protección de los TTCC asociados al proyecto y
que están conectados a los relés diferenciales de barra SIEMENS 7SS523 (distribuida) para el patio de 500
kV y ABB REB 670 (centralizada) para el patio de 220 kV.
7 SATURACIÓN
El presente punto tiene por objetivo mostrar en detalle el estudio de verificación de condiciones de saturación
de los transformadores de corriente a instalar en Subestación Kimal, indicando si estos cumplen con los
criterios de saturación, considerando la topología y las características de la red en la cual serán instalados.
La determinación de la saturación de los transformadores de corriente, es importante dentro de lo que
engloba una coordinación de protecciones, puesto que si estos elementos no entregan la correcta información
a los relés estos no podrán actuar de manera oportuna y cumplir con los requerimientos de la norma técnica
de seguridad y calidad de servicio.
7.1 CONDICIONES DE SATURACIÓN
La metodología empleada corresponde a la establecida en la norma IEC 61869-2 “Requisitos Generales para
Transformadores de Intensidad”. El análisis se realiza a los núcleos de protección, los cuales se conectan a
los equipos de protección de la subestación a analizar.
Las fórmulas y ecuaciones de este estudio se pueden apreciar en el Anexo III y V.
Para definir la saturación de los núcleos conectados a los equipos de protecciones en una subestación, se
pueden indicar tres criterios, los cuales se describen a continuación:
 Como condición básica el burden conectado (R’b= Rcable+Rrelé) a un núcleo de un TT/CC no debe
exceder el burden nominal del mismo (Rb).
 La tensión límite de precisión secundaria equivalente nominal (Eal) no puede ser excedida por la
tensión efectiva requerida (Ealreq).
 El factor límite de exactitud de operación (K’ssc) debe ser mayor o igual al factor de corriente de
cortocircuito simétrico efectivo (Kssc efectivo).
7.2 CRITERIOS GENERALES
Para el cálculo de los niveles de saturación, se realizan y toman algunas consideraciones que se indican a
continuación:
 La corriente de cortocircuito utilizada para verificar los núcleos del patio de 500 kV es igual a 10,92
kA correspondiente al cortocircuito trifásico en la barra de 500 kV de la Subestación Kimal, valor
obtenido desde estudio de cortocircuito en el documento N° STN4319-J-LCHKIM-01-EL-ESTU-013
Anexo II-tabla II.1.
 La corriente de cortocircuito utilizada para verificar los núcleos del patio de 220 kV es igual a 31,41
kA correspondiente al cortocircuito trifásico en la barra de 220 kV de la Subestación Kimal, valor
obtenido desde estudio de cortocircuito en el documento N° STN4319-J-LCHKIM-01-EL-ESTU-013
Anexo II-tabla II.1.
 Para estimar el valor de la resistencia interna de los transformadores de corriente (Rct), se ha
considerado un valor de 2,25Ω por cada 1.000 espiras, considerando el valor promedio entre 1Ω los
3,5 Ω establecidos en la práctica, para transformadores de corriente por cada 1.000 espiras, según
ítem D.4 de la norma IEC 60044-6.
 Para los cables que conectan los transformadores de corriente y los relés de protección, se
consideran distancias de cableado acorde a los planos de canalización del proyecto, las distancias
varían de acuerdo a la posición del TTCC con respecto a las casetas de control, con lazos de
corriente conformados por cables de un calibre igual a 10 AWG. El calibre del cable se encuentra
respaldado en el documento N° STN4319-J-KIM-01-EL-MCAL-008.
 Para los relés de distancia, diferencial de transformador, falla de interruptor y diferencial de línea se
tomará un burden de valor acorde al anexo IV del presente documento, correspondiente a valores de
los relés considerados en el punto N° 3 del presente informe.
 Para los relés diferencial de barra (centralizada) se tomará un burden de valor 0,02 VA,
correspondiente a valores de los relés considerados en el punto N° 3 del presente informe.
 Para los relés diferencial de barra (distribuida) se tomará un burden de valor 0,1 VA, correspondiente
a valores de los relés considerados en el punto N° 3 del presente informe.
 Se analiza la saturación para los núcleos de TT/CC asociados a los relés diferencial de
transformador, diferencial de línea y diferencial de barra de las líneas Autotransformador N°1, N°2 y
Líneas Los Changos 1, 2., de acuerdo al diagrama unilineal de 500 kV. Además, se analizan los
núcleos asociados a los relés diferenciales de transformador en el patio de 220 kV.
 Se analiza la saturación para los núcleos de TT/CC asociados a los relés de protección diferencial de
barra, de acuerdo con los diagramas unilineales de 220 y 500 kV.
 Para la obtención del factor de dimensionamiento transiente (Ktd), de los equipos Siemens indicados
en el ítem 3, se utiliza como referencia los valores obtenidos del catálogo Siprotec 4 – Devices Tabla
2/2 y también de los catálogos Siprotec 5 – Transformer differential protection ítem A.8 y Siprotec 5 -
Distance and Line Differential Protection ítem A.5.
 Para la obtención del factor de dimensionamiento transiente (Ktd), del equipo ABB indicado en el
ítem 3, se utiliza como referencia el valor obtenido del ítem 9.6.4.1 del catálogo "Instrument
Transformers Application Guide de ABB” indicado en el Anexo V.
 No se consideran transformadores de corriente auxiliares.
 El factor de corriente de cortocircuito simétrico nominal (Kssc) para un núcleo de protección 5P20, se
considera de 20 (Kssc=20).
7.3 CRITERIOS PARTICULARES
Los cortocircuitos utilizados en el cálculo de saturación son determinados acorde a una proyección (Julio 2019
con proyecto) de la base de datos de la puesta en servicio del proyecto según documento N° STN4319-J-L-
LCHKIM-01-EL-ESTU-013.
7.4 RESULTADOS OBTENIDOS
El anexo I muestra los resultados de las saturaciones de los núcleos de los transformadores conectados a los
relés diferenciales de línea y transformación. Mientras que el anexo II muestra el resultado de saturación de
los núcleos de los transformadores conectados a los relés de protección diferencial de barra de todas las
diagonales y medias diagonales asociadas al proyecto en especial de la SE Kimal (patios 220 y 500 kV).
De acuerdo con los resultados obtenidos en las tablas (Anexo I y Anexo II), se puede apreciar que los equipos
de protección correspondientes a la protección diferenciales para patios de 220 y 500 kV cumplen con los
criterios indicados en el punto 7.1 del presente informe.
Conforme a lo entregado en las tablas anteriores se puede observar que los transformadores de corriente no
presentan saturación ante una falla.
Como resultado de los cálculos realizados, se observa que para el nivel de los cortocircuitos presentados por
el Estudio de Cortocircuito N° STN4319-J-L-LCHKIM-01-EL-ESTU-013, los transformadores de clase 5P20
considerados para el proyecto, cumplen con los requerimientos de saturación.
8 CONCLUSIONES
Con respecto al análisis de saturación de los transformadores de corriente, se indica que de acuerdo con los
resultados obtenidos en el Anexo I y II, se puede apreciar que los equipos de protección cumplen con los
criterios indicados en el presente informe. Por lo tanto, los núcleos no presentan saturación.
De acuerdo con los cálculos realizados en este estudio, se concluye que los transformadores de corrientes
correspondientes a los patios de 220 y 500 kV de la S/E Kimal, cumplen con lo requerido para el proyecto.
Para el análisis de saturación de los núcleos de protección en especial aquellos conectados a los relés
diferenciales de barra, se consideran todas las diagonales y medias diagonales asociadas al proyecto.
 FIN DEL DOCUMENTO 
ANEXO I
LÍNEAS Y TRANSFORMACIÓN
Se analizaron las Líneas Los Changos 1, Los Changos 2, Autotransformador N°1 y Autotransformador N°2
pertenecientes a la subestación Kimal, el detalle de los resultados obtenidos se encuentra en las siguientes
tablas.
Análisis de Saturación Núcleos TTCC Patio de 220 kV
Cálculo de Saturación Línea Hacia Autotransformador N°1 y N° 2 – 87T – Sistema 1
DATOS DE ENTRADA RESULTADOS
Paño: J19-J22
If máx Corriente de Cortocircuito Máxima ( I fmáx ) 31410 CONDICIÓN BÁSICA
Largo cable [m] (l cable ) 80 Comparación Rb ≥ R'b 
CABLE
Tipo de Cable 10 AWG

Sección del Cable [mm2] ( Acable ) 5,27 CONDICIÓN: No exceder tensión límite secundaria
Burden Relé [VA] (S relé ) 0,10 Para Protección Dif. De Transformador sistema 1 (Ktd=2)
RELÉ
Corriente Primaria TC Auxiliar [A] ( I pn(aux) ) Tensión secundaria equivalente requerida [V] ( E alreq ) 153,26
Corriente Secundaria TC Auxiliar [A] ( I sn(aux) ) E al  E alreq 
Corriente Primaria TT/CC [A] ( I pn ) 4000
Corriente Secundaria TT/CC [A] ( I sn ) 1 Resistividad del cobre a 75°C 0,021687327
TT/CC
Burden Nominal TT/CC [VA] (S b ) 7,5

Clase Núcleo 5P20
Resistencia Interna TT/CC [Ω] ( Rct ) 9,00
CÁLCULOS
Resistencia del cable [Ω] ( R cable ) 0,66
*
Resistencia relé corregido por TC Aux. ( Rrelé ) 0,10 CONDICIÓN: No exceder factor límite de exactitud
Resistencia total conectada [Ω] ( R 'b ) 0,76 Para Protección Dif. De Transformador sistema 1 (Ktd=2)
Resistencia nominal del TT/CC [Ω] (R b ) 7,5 K ssc ( requerido ) 15,71
Factor de Icc simétrica nominal ( K ssc ) 20 K ' ssc  K ssc( requerido) 
Factor límite de exactitud de operación ( K ' ssc ) 33,82
Tensión límite secundaria equivalente nominal [V]( E al ) 330,00
FACTOR DIMENSIONAMIENTO TRANSIENTE

Protección diferencial de Transformador Sistema 1 ( Ktd ) 2,0
Paño: J19-J22
CABLE

RELÉ
TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Tensión límite secundaria equivalente nominal [V]( E al ) 330,00

Paño: J20-J23
CABLE

RELÉ
TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Tensión límite secundaria equivalente nominal [V] ( Eal ) 330,00

Paño: J20-J23
CABLE

RELÉ
TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Tensión límite secundaria equivalente nominal [V] ( Eal ) 330,00

Cálculo de Saturación Línea Hacia Autotransformador N°1 y N° 2– 87T – Sistema 1 – Barra 1
Paño: K1-K4
CABLE

Burden Relé [VA] (S relé ) 0,10 Para Protección Dif. De Transformador Sistema 1 (Ktd=2)
RELÉ
TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 1,01 Para Protección Dif. De Transformador Sistema 1 (Ktd=2)
Tensión límite secundaria equivalente nominal [V] ( E al ) 285,00
Protección Diferencial deTransformador Sistema 1 ( Ktd ) 2,0
Cálculo de Saturación Línea Hacia Autotransformador N°1 y N° 2– 87T – Sistema 2 – Barra 1
Paño: K1-K4
CABLE

Burden Relé [VA] (S relé ) 0,05 Para Protección Dif. De Transformador Sistema 2 (Ktd=3)
RELÉ
TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 0,96 Para Protección Dif. De Transformador Sistema 2 (Ktd=3)
Protección Diferencial deTransformador Sistema 2 ( Ktd ) 3,0
Cálculo de Saturación Línea Los Changos 1 y 2 – 87L Sistema 1 y 2
Paño: K3 - K6
CABLE

Burden Relé [VA] (S relé ) 0,10 Para Protección de Distancia Sistema 1 y 2 (Ktd 1,2)
RELÉ
TT/CC
Clase Núcleo 5P20

CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 1,66 Para Protección de Distancia Sistema 1 y 2 ( K td  1, 2 )
K ssc  K ssc( requerido) 
'
Factor de Icc simétrica nominal ( K ssc ) 20

Protección de Diferencial de Linea sistema 1 y 2 ( Ktd ) 1,2
Cálculo de Saturación Línea Hacia Autotransformador N°1 y N° 2 – 21, 21N – Sistema 1 y 2
Paño : K3 - K6
CABLE

Burden Relé [VA] (S relé ) 0,10 Para Protección de Distancia Sistema 1 y 2 (K td  5)

RELÉ
TT/CC
Clase Núcleo 5P20

CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 1,66 Para Protección de Distancia Sistema 1 y 2 ( K td  5 )

Protección de Distancia Sistema 1 y 2 ( Ktd ) 5,0
ANEXO II
DE BARRAS
Unidad diferencial de barra centralizada Barra 1 – S/E Kimal
Paño: Barra 1
CABLE

Burden Relé [VA] (S relé ) 0,02 Para Protección Diferencial de Barra ( K td  0 , 5 )

RELÉ
TT/CC
Clase Núcleo 5P20

Resistencia Interna TT/CC [Ω] ( Rct ) 9
CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 0,72 Para Protección Diferencial de Barra ( K td  0 , 5 )

Protección Diferencial de Barra ( Ktd ) 0,5
Unidad diferencial de barra centralizada Barra 2 – S/E Kimal.
Paño: Barra 2
CABLE

Burden Relé [VA] (S relé ) 0,02 Para Protección Diferencial de Barra ( K td  0 , 5 )

RELÉ
TT/CC
Clase Núcleo 5P20

Resistencia Interna TT/CC [Ω] ( Rct ) 9
CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 0,79 Para Protección Diferencial de Barra ( K td  0 , 5 )

Protección Diferencial de Barra ( Ktd ) 0,5
Cálculo de Saturación Línea hacia Autotransformador N°1 – 87B1 Sistema 1 y 2
Paño: K1
CABLE

Burden Relé [VA] (S relé ) 0,10 Para Protección Dif. De Barra (Ktd=0,5)
RELÉ

TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Resistencia total conectada [Ω] ( R 'b ) 1,09 Para Protección Dif. De Barra (Ktd=0,5)
Protección Diferencial de Barra 1 Unidad de Bahía K1 ( Ktd ) 0,5
Cálculo de Saturación Línea hacia Autotransformador N°2 – 87B1 Sistema 1 y 2
Paño: K4
CABLE

RELÉ

TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Cálculo de Saturación Línea hacia Línea Los Changos 1 – 87B2 Sistema 1 y 2
Paño: K3
CABLE

RELÉ

TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
Cálculo de Saturación Línea hacia Línea Los Changos 2 – 87B2 Sistema 1 y 2
Paño: K6
CABLE

RELÉ

TT/CC

Clase Núcleo 5P20
CÁLCULOS
*
ANEXO III
FORMULARIO
Formulario Cálculo de Saturación
2   cu  lcable
 Resistencia del Cable [Ω] Rcable 
Acable
 Resistencia relé corregido por TC Aux *

( Rrelé )
 Resistencia Total Conectada R 'b  Rcable  R*relé
Sb
 Resistencia Nominal del TC [Ω] Rb  2
I sn
 Tensión límite secundaria equivalente nominal [V] Eal  K ssc  ( Rct  Rb )  I sn
I sn
 Tensión límite secundaria equivalente nominal requerida [V] Ealreq  K td  I fmáx   ( Rct  R 'b )
I pn
 R  Rb 
 Factor de Icc simétrica nominal K ' ssc  K ssc   ct ' 

 Rct  R b 
 I fmáx 
 Factor de Icc simétrica nominal requerido K ssc( requerido)  K td   
 I 
 pn 
ANEXO IV
DATOS TÉCNICOS DE EQUIPOS DE CONTROL Y PROTECCIÓN
Equipos de C&P Siemens Serie 4 y 5
Equipo Protección de Barra ABB REB 670
Para equipo Siemens 7UT6351
Para equipo Siemens 7UT8
Para equipo Siemens 7SL87
ANEXO V
𝑲𝑻𝑫 DE PROTECCIONES PARA ANÁLISIS DE SATURACIÓN
Para equipo Siemens 7SL87 (Desde Catálogo Siemens Siprotec 5 Transformer Differential
Protection).
Se deja presente que para el relé de distancia se considera un valor ktd=b=5. El cual representa la
peor condición.
Para equipo Siemens 7UT87 (Desde Catálogo Siemens Siprotec 5 Transformer Differential
Protection).
Para equipo Siemens 7UT6351 (Desde Catálogo Siemens Siprotec 4 - Devices).
Para Equipo ABB
ANEXO VI
PLACAS DE CARÁCTERISTICAS DE LOS TT/CC
Transformador de Corriente 525 kV – Arteche tipo CA-525
Transformador de Corriente 245 kV General Electric tipo OSKF-245
Transformador de corriente 525 kV tipo CTH-555

STN4319 J Kim 01 El Mcal 007

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

STN4319 J Kim 01 El Mcal 007

Cargado por

Copyright:

Formatos disponibles

LÍNEA DE TRANSMISIÓN 2X500 kV LOS CHANGOS - KIMAL

SERVICIOS DE INGENIERÍA BÁSICA Y DE DETALLE

Aprobado por: Daniel Hernández R.

Revisado por: Felipe Bravo A.

Preparado por: César Díaz L.

STN4319-J-L-LCHKIM-01-EL-ESTU-013 : Estudio de Cortocircuito.

Descripción del Consumo Carga [VA]

4.2.1 Núcleos de Protección

5 CARACTERÍSTICAS TRANSFORMADORES DE CORRIENTE S/E KIMAL

1 1500-3000 1 0,2 FS5 15

4 1000-2000-4000 1 5P20 7,5

5 1000-2000-4000 1 5P20 7,5

6.2 PROTECCIÓN DIFERENCIAL DE BARRA

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Protección Diferencial deTransformador Sistema 1 ( Ktd ) 2,0

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Protección Diferencial deTransformador Sistema 2 ( Ktd ) 3,0

Tipo de Cable 10 AWG

Burden Nominal TT/CC [VA] (S b ) 7,5

Clase Núcleo 5P20

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Relé [VA] (S relé ) 0,10 Para Protección de Distancia Sistema 1 y 2 (K td  5)

Burden Nominal TT/CC [VA] (S b ) 7,5

Clase Núcleo 5P20

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Relé [VA] (S relé ) 0,02 Para Protección Diferencial de Barra ( K td  0 , 5 )

Burden Nominal TT/CC [VA] (S b ) 7,5

Clase Núcleo 5P20

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Burden Relé [VA] (S relé ) 0,02 Para Protección Diferencial de Barra ( K td  0 , 5 )

Burden Nominal TT/CC [VA] (S b ) 7,5

Clase Núcleo 5P20

FACTOR DIMENSIONAMIENTO TRANSIENTE

Tipo de Cable 10 AWG

Corriente Secundaria TC Auxiliar [A] ( I sn(aux) ) E al  E alreq 

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Protección Diferencial de Barra 1 Unidad de Bahía K1 ( Ktd ) 0,5

Tipo de Cable 10 AWG

Corriente Secundaria TC Auxiliar [A] ( I sn(aux) ) E al  E alreq 

Burden Nominal TT/CC [VA] (S b ) 7,5

FACTOR DIMENSIONAMIENTO TRANSIENTE

Protección Diferencial de Barra 1 Unidad de Bahía K4 ( Ktd ) 0,5

Tipo de Cable 10 AWG
