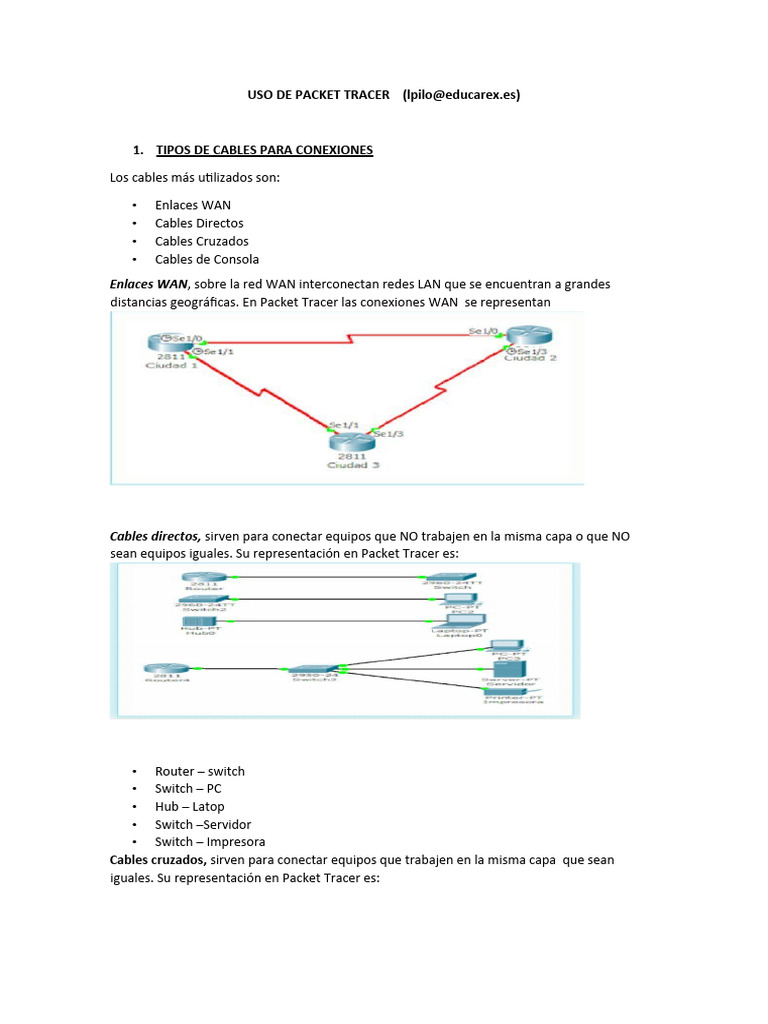

USO DE PACKET TRACER (lpilo@educarex.

es)

1. TIPOS DE CABLES PARA CONEXIONES

Los cables más utilizados son:

• Enlaces WAN
• Cables Directos
• Cables Cruzados
• Cables de Consola
Enlaces WAN, sobre la red WAN interconectan redes LAN que se encuentran a grandes
distancias geográficas. En Packet Tracer las conexiones WAN se representan

Cables directos, sirven para conectar equipos que NO trabajen en la misma capa o que NO
sean equipos iguales. Su representación en Packet Tracer es:

• Router – switch
• Switch – PC
• Hub – Latop
• Switch –Servidor
• Switch – Impresora
Cables cruzados, sirven para conectar equipos que trabajen en la misma capa que sean
iguales. Su representación en Packet Tracer es:
 • Router – Router
• Switch – Switch
• PC – latop
• PC- impresora
• Router – Servidor
• Hubs – Switch
• Router – PC (trabajan en la capa 3)
Cable de consola, Se utiliza para conectar una PC al router. Utiliza una interfaz serial asíncrona
(8 bits de datos y 2 bits de parada)

Un cable de consola cisco proporciona la conexión entre un PC y un equipo de red CISCO. Se

emplea para poder realizar las configuraciones necesarias en este.

Con un cable de consola podemos configurar los siguientes equipos.

• Routers
• Switches
• Acces Point (AP)
• Equipos de VoIP
• Etc
 2. MODOS DE PACKET TRACER

Modo Topology (Topología). Se realiza el diseño de la red mediante la creación y organización

de los dispositivos. Se dispone de un área de trabajo y de un panel de herramientas en donde
se encuentran los elementos de red disponibles en Packet Tracer (PT).

Distinguiremos 4 zonas
I. Barra de herramientas con la que se puede crear un nuevo esquema, guardar una
configuración entre otras funciones.
II. Área de trabajo, sobre la que se realiza el dibujo del esquema topológico de la red
III. Grupo de elementos disponibles para la implementación del esquema
topológico. Incluye: Routers, Switches, Cables para conexión, dispositivos terminales
(PC’s, impresoras, servidores ), dispositivos inalámbricos, etc
IV. La lista del conjunto de elementos que forman parte del dispositivo seleccionado en la
sección 3. Los elementes que forman parte de cada grupo de dispositivos son
a. Routers: Series 1800, 2600, 2800, Genéricos
.

b. Switches:Series 2959, 2960, Genérico, Bridge

c. Dispositivos inalámbricos: Access-Point, Router Inalámbrico.

d. Tipos de conexiones disponibles: Cable Serial, consola, directo, cruzado, fibra

óptica, teléfono, etc
 e. Dispositivos terminales: PC, Servidores, Impresoras, Teléfonos IP

f. Dispositivos adicionales: PC con tarjeta inalámbrica.

Modo simulación. En este modo se crean y se programan los paquetes que se van a transmitir
por la red que previamente se ha modelado

Dentro de este modo se visualiza el proceso de transmisión y recepción de información

haciendo uso de un panel de herramientas que contiene los controles para poner en macha la
simulación. Este modo permite desplegar ventanas durante la simulación, en las que aparece
una descripción del proceso de transmisión de los paquetes.
Modo de operación en tiempo real. Se empela para enviar pings con el objetivo de reconocer
los dispositivos de red que están activos y comprobar que ‘se ven’ en la red.

Práctica de ejemplo

Implementar la siguiente topología de red.

• Selecciona la referencia Switch 2959-24 que se encuentra en el menú switches. A
continuación en el menú Dispositivos Finales selecciona la opción PC-PT y dibuja el
primer PC

• Repetir el paso anterior dos veces y dibujar los tres PC’s

• En la opción Conexiones del menú elementos seleccionar la opción Cable Recto
(Copper Straight Through) el cual corresponde a un cable de conexión directa
necesario para conectar un PC a un Switch
a. Seleccionar el primer PC
b. Hacer doble clic con el botón derecho del ratón y escoger la opción
Fastethernet, indicando con ello que se desea establecer una conexión a
través de la tarjera de red del equipo

• Después de seleccionar la opción Fastethernet en el primer PC arrastra el ratón

hasta el switch, hacer clic sobre él y seleccionar el puerto sobre el cual se desea
conectar el PC1. En nuestro caso corresponde al puerto Fastethernet 0/1.
• A continuación se configuran las direcciones IP. Para ello seleccionamos el PC y se
hace doble clic sobre él. Apareciendo el formulario de la figura, que corresponde a
la apariencia física de un ordenador.
Encontramos tres opciones que permiten realizar diferentes funciones sobre el equipo. Estas
opciones son:

• Physical (Física). Permite configurar parámetros físicos del PC, como la inclusión de
componentes hardware propios de red.
• Config (configuración). Permite configurar parámetros como el direccionamiento
estático o dinámico
• Desktop (Escritorio). Permite realizar el configuramiento de la red. Dirección IP,
mascara de red, dirección de Gateway, dirección DNS, ejecutar comandos como
PING, TELNET, IPCONFIG , etc.
o Como en este paso se requiere la configuración de los parámetros lógicos de
red tales como dirección IP, mascara de red y dirección Gateway se escoge la
opción 3 (Desktop)

• Establecemos los parámetros TCP/IP del computador.

V.I Para comprobar la configuración seleccionamos la opción Command prompt,
semejante a la consola de DOS, y ejecutamos el comando ipconfig. Con el comando
ipconfig /all observamos además de los parámetros TCP/IP anteriores la dirección
física del equipo (MAC) y la dirección del servidor DNS
VII. Para comprobar que existe comunicación entre los equipos realizamos ping desde
cada uno de ellos a todos los demás.

REDES INALÁMBRICAS CON PACKET TRACER

En el ejemplo anterior se ha empleado Packet Tracer como herramienta de simulación

de redes de datos cableadas; sin embargo, también es posible utilizarlo como
herramienta de simulación para redes inalámbricas.
Deseamos implementar una red en forma inalámbrica constituida por dos equipos
mediante el uso de un Acceso Point. Dibujamos el Access point, que se encuentra en
el menú Wireless.

Dibujamos los dos PC’s con tarjeta inalámbrica. Seguimos los siguientes pasos para
cada uno de los PC’s
I. Apagamos el PC.
II. Quitamos la tarjeta de red y ponemos una tarjeta inalámbrica.
Tras poner la nueva tarjeta volvemos a encender el equipo

Tras establecer dibujarlo comienza a negociar con el Access Point hasta establecer una
conexión inalámbrica con él.
Que exista una conexión no significa que exista una comunicación completa. Debemos
establecer una dirección IP para cada uno de los PC’s

Se les comunicará las direcciones IP 192.168.1.11 y 192.168.1.12, utilizando macara por

defecto y dirección de Gateway 192.168.1.1. A continuación realizaremos ping a cada
equipo para comprobar la configuración y visibilidad de cada equipo en la red.
ENRUTAMIENTO ESTÁTICO.

1.-Configuración de los routers (sin usar los comandos de cisco)

I. Colocamos sobre el lienzo de Packet Tracer dos routers (1841) y dos switchs,
conectados a cada router.
II. Por cada switch 2950 con 24 puertos (2950-24) añadiremos dos PC’s y las
conectaremos al los switches.

III. Conectamos los elementos entre si. Para la conexión entre PC y switch y entre switch
y router usamos un cable directo (dado que no son equipos iguales). Cuando conectes
los PC’s al switch usa el puerto 2 del switch dado que usaremos el puerto 1 para
conectar el switch al router y el puerto más bajo del router, dado que usaremos el
mayor para la conexión entre los routers)

IV. Conexión de los routers. Debemos tener en cuenta los siguientes detalles
a. Usaremos un cable DCE (el del reloj).
b. Debemos, antes de llevar a cabo la conexión, agregar los puertos SERIAL.
Las siguientes ilustraciones te muestran cómo se lleva a cabo este proceso.
a. Hacemos clic en el router
b. Seleccionamos la pestaña physical
c. Apagamos el router
  No olvides volver a encender el router antes de cerrar la ventana de configuración
 Debes realizar la misma operación con el otro router antes de unirlos con el cable
serial.
 La conexión entre los router se hace a través de los puertos serial (usaremos los
serial0/0/0 en ambos routers)

Observa el color verde entre las conexiones switch PC’s indican que ya hay conexión entre
ellos. Sin embargo no las hay entre los switch y los routers y entre los routers entre si.

V. Establecemos los parámetros TCP/IP de cada componente. La dirección de esta red es

192.168.6.0
La configuración de los hosts ya se ha explicado. Se te mostrará a continuación como se han
configurado los Routers.

 Hacemos clic sobre el Router y seleccionamos la pestaña configuración

(CONFIG).
 En la sección GLOBAL SETTING tenemos dos opciones de interés
 o Display Name: es el nombre que mostrará el Router en Packet Tracer
o HostName: Es el nombre con que aparecerá el router en la línea de
comandos de cisco. Solo lo usaremos cuando configuremos los Router
mediante comandos. Ambos nombres puede coincidir

 Establecer los parámetros TCP/IP en los Router.

o En la pestaña CONFIG en la sección INTERFACES tienes 4 botones, dos para
establecer los parámetros de las interfaces FastEthernet (la empleada para
conectarnos a los switchs) y otras dos para las interfaces SERIAL (las usadas
para conectar los Routers).
 No olvides que las IP’s que debes colocar en las interfaces SERIAL son
las de la red que conecta a los ROUTERS y las de las interfaces
FASTETHENET o ETHERNET deben pertenecer a la misma red que los
PC’s
o Establecemos los parámetros TCP/IP en ambas interfaces
 No olvides que después de dar los valores TCP/IP y antes de cerrar la
ventana debes encender el `puerto.
Con esto queda configurada la red.

Debes, para cada PC, comprobar la configuración de la red

Intenta hacer ping de un equipo de una red a un equipo de la otra red, por ejemplo desde el
192.168.6.100 al 192.168.3.200. ¿Por qué ha fallado el envío del paquete?

La razón es que aún no se ha configurado el enrutamiento estático que permitirá mandar

paquetes de una red a otra.

Configuración del enrutamiento

Los siguientes parámetros deben configurarse en los dos routers.

 La red a la que queremos acceder desde el router en que configuramos el
enrutamiento estático
 La máscara de dicha subred
 El salto o router que nos permitirá acceder a dicha red.
Lo pondremos en práctica sobre el router 1 y te dejaré como ejercicio que lo realices sobre el
router 2

1. Hacemos clic sobre el Router 1 y accedemos a la pestaña Config, botón ROUTING >
Static

2. La red a la que deseamos acceder desde este router es la 192.168.3.0 , su máscara es

255.255.255.0 y accederemos a ella a través del otro router cuya dirección es
192.168.18.2 (interfaz serial)
3. Establecemos con estos valores la ventana anterior. No olvides pulsar el botón
agregar

Debes repetir la misma operación con el otro router

4. Debemos añadir a cada computadora como puerta de enlace (Gateway) la dirección
del router asociado a su red. Como en el caso de la configuración del enrutamiento yo
te mostraré como se hace con uno de los PC’s y tu deberás hacerlo con los restantes
PC’s de la red.
 Haces clic sobre el primer PC de la izquierda

 Accedes a la pestaña Desktop y desde allí a la opción IP Configuration

 Proporcionamos la IP de la interfaz FastEthernet del Router

 Repite el proceso para las demás PC’s. No olvides que cada red tiene su propia
puerta de enlace (la dirección FastEthernet de su router)
